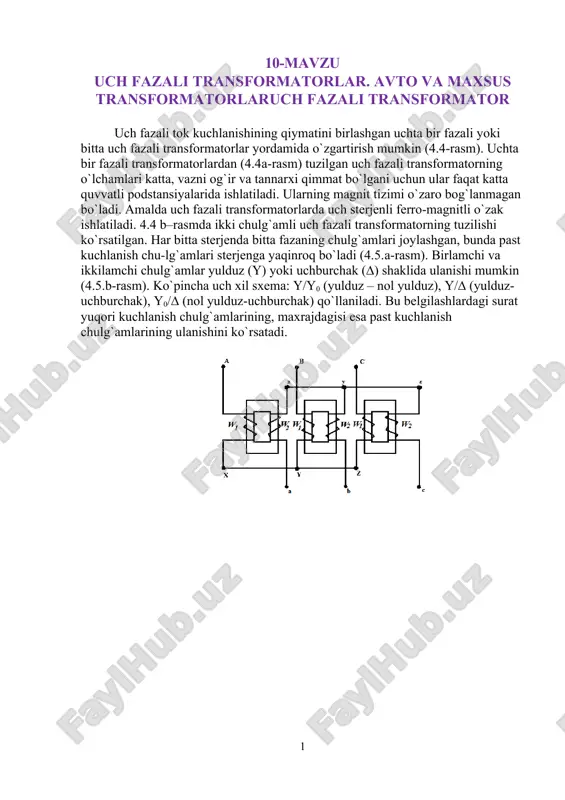

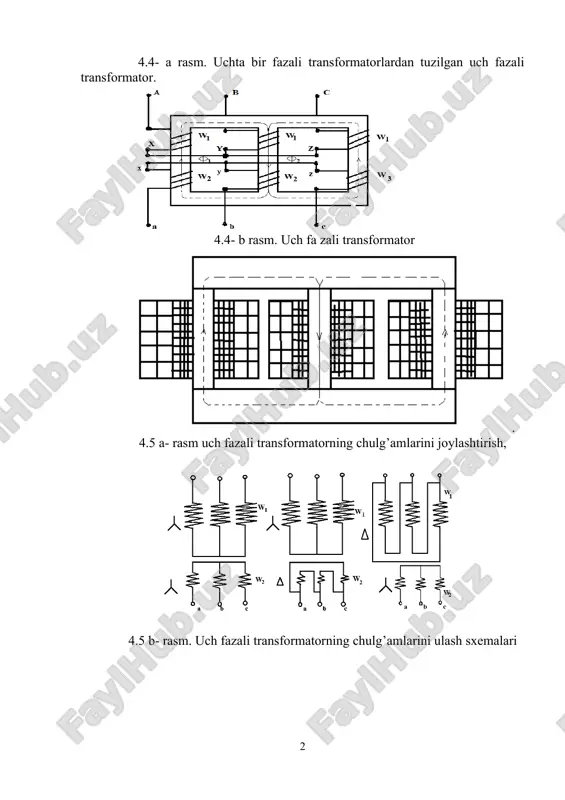

10-mavzu uch fazali transformatorlar. avto va maxsus transformatorlaruch fazali transformator uch fazali tok kuchlanishining qiymatini birlashgan uchta bir fazali yoki bitta uch fazali transformatorlar yordamida o`zgartirish mumkin (4.4-rasm). uchta bir fazali transformatorlardan (4.4a-rasm) tuzilgan uch fazali transformatorning o`lchamlari katta, vazni og`ir va tannarxi qimmat bo`lgani uchun ular faqat katta quvvatli podstansiyalarida ishlatiladi. ularning magnit tizimi o`zaro bog`lanmagan bo`ladi. amalda uch fazali transformatorlarda uch sterjenli ferro-magnitli o`zak ishlatiladi. 4.4 b–rasmda ikki chulg`amli uch fazali transformatorning tuzilishi ko`rsatilgan. har bitta sterjenda bitta fazaning chulg`amlari joylashgan, bunda past kuchlanish chu-lg`amlari sterjenga yaqinroq bo`ladi (4.5.a-rasm). birlamchi va ikkilamchi chulg`amlar yulduz (y) yoki uchburchak (∆) shaklida ulanishi mumkin (4.5.b-rasm). ko`pincha uch xil sxema: y/y0 (yulduz – nol yulduz), y/∆ (yulduz-uchburchak), y0/∆ (nol yulduz-uchburchak) qo`llaniladi. bu belgilashlardagi surat yuqori kuchlanish chulg`amlarining, maxrajdagisi esa past kuchlanish chulg`amlarining ulanishini ko`rsatadi. 4.4- a rasm. uchta bir fazali transformatorlardan tuzilgan uch fazali transformator. 4.4- b rasm. uch fa zali transformator …

2 / 6

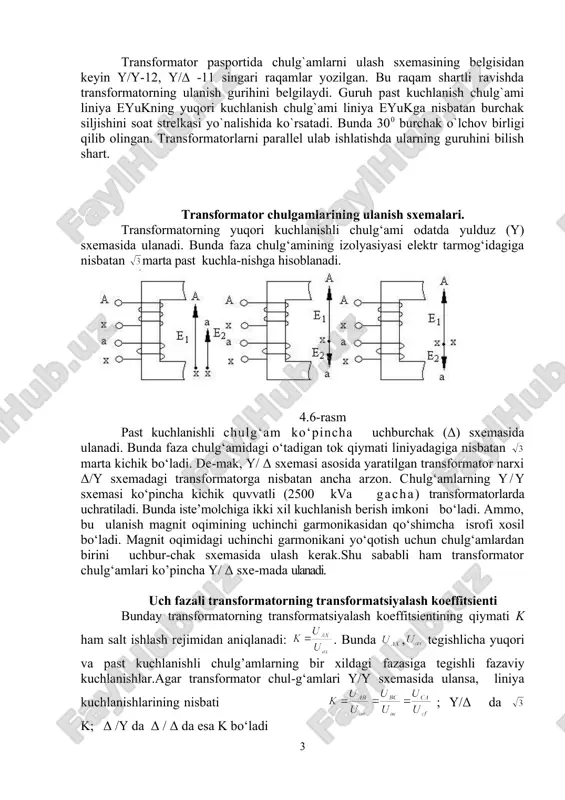

i chulg‘ami odatda yulduz (y) sxemasida ulanadi. bunda faza chulg‘amining izolyasiyasi elektr tarmog‘idagiga nisbatan marta past kuchla-nishga hisoblanadi. 4.6-rasm past kuchlanishli chulg‘am ko‘pincha uchburchak (δ) sxemasida ulanadi. bunda faza chulg‘amidagi o‘tadigan tok qiymati liniyadagiga nisbatan marta kichik bo‘ladi. de-mak, y/ δ sxemasi asosida yaratilgan transformator narxi δ/y sxemadagi transformatorga nisbatan ancha arzon. chulg‘amlarning y/y sxemasi ko‘pincha kichik quvvatli (2500 kva gacha) transformatorlarda uchratiladi. bunda iste’molchiga ikki xil kuchlanish berish imkoni bo‘ladi. ammo, bu ulanish magnit oqimining uchinchi garmonikasidan qo‘shimcha isrofi xosil bo‘ladi. magnit oqimidagi uchinchi garmonikani yo‘qotish uchun chulg‘amlardan birini uchbur-chak sxemasida ulash kerak.shu sababli ham transformator chulg‘amlari ko’pincha y/ δ sxe-mada ulanadi. uch fazali transformatorning transformatsiyalash koeffitsienti bunday transformatorning transformatsiyalash koeffitsientining qiymati k ham salt ishlash rejimidan aniqlanadi: . bunda , tegishlicha yuqori va past kuchlanishli chulg’amlarning bir xildagi fazasiga tegishli fazaviy kuchlanishlar.agar transformator chul-g‘amlari y/y sxemasida ulansa, liniya kuchlanishlarining nisbati embed equation.3 ; y/δ da k; δ /y …

3 / 6

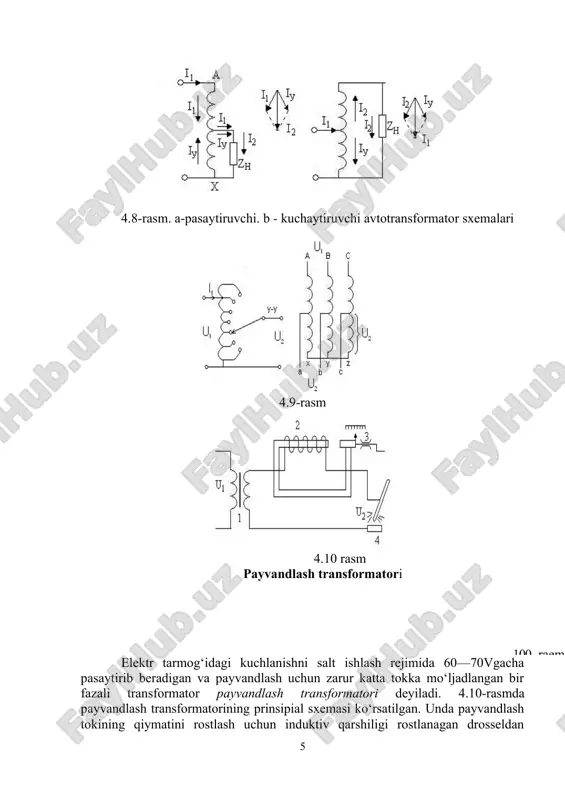

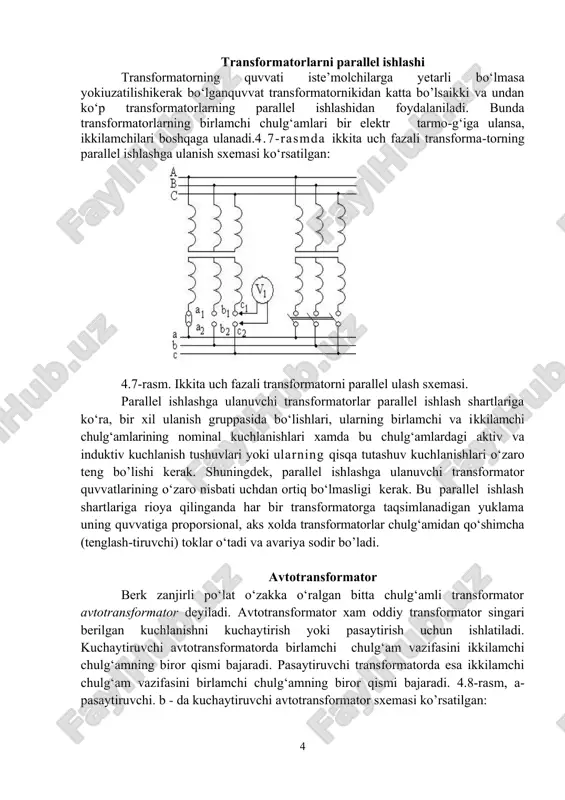

lg‘amlarining nominal kuchlanishlari xamda bu chulg‘amlardagi aktiv va induktiv kuchlanish tushuvlari yoki ularning qisqa tutashuv kuchlanishlari o‘zaro teng bo’lishi kerak. shuningdek, parallel ishlashga ulanuvchi transformator quvvatlarining o‘zaro nisbati uchdan ortiq bo‘lmasligi kerak. bu parallel ishlash shartlariga rioya qilinganda har bir transformatorga taqsimlanadigan yuklama uning quvvatiga proporsional, aks xolda transformatorlar chulg‘amidan qo‘shimcha (tenglash-tiruvchi) toklar o‘tadi va avariya sodir bo’ladi. avtotransformator berk zanjirli po‘lat o‘zakka o‘ralgan bitta chulg‘amli transformator avtotransformator deyiladi. avtotransformator xam oddiy transformator singari berilgan kuchlanishni kuchaytirish yoki pasaytirish uchun ishlatiladi. kuchaytiruvchi avtotransformatorda birlamchi chulg‘am vazifasini ikkilamchi chulg‘amning biror qismi bajaradi. pasaytiruvchi transformatorda esa ikkilamchi chulg‘am vazifasini birlamchi chulg‘amning biror qismi bajaradi. 4.8-rasm, a- pasaytiruvchi. b - da kuchaytiruvchi avtotransformator sxemasi ko’rsatilgan: 4.8-rasm. a-pasaytiruvchi. b - kuchaytiruvchi avtotransformator sxemalari 4.9-rasm 4.10 rasm 100- raem payvandlash transformatori elektr tarmog‘idagi kuchlanishni salt ishlash rejimida 60—70vgacha pasaytirib beradigan va payvandlash uchun zarur katta tokka mo‘ljadlangan bir fazali transformator payvandlash transformatori deyiladi. 4.10-rasmda payvandlash …

4 / 6

nti 0.83, quvvat koeffitsienti 0.52, massasi 185 kg. 5 _1659378191.unknown _1659378192.unknown _1659378193.unknown _1659378194.unknown _1659378195.unknown _1659378196.unknown _1659378197.unknown _1659378198.unknown _1659378199.unknown _1659378200.unknown 3 3 ax ax u u k = ax u ax u cf ca is bc a v ab u u u u u u k = = = 3 480 60 ¸ 380 220 ¸
