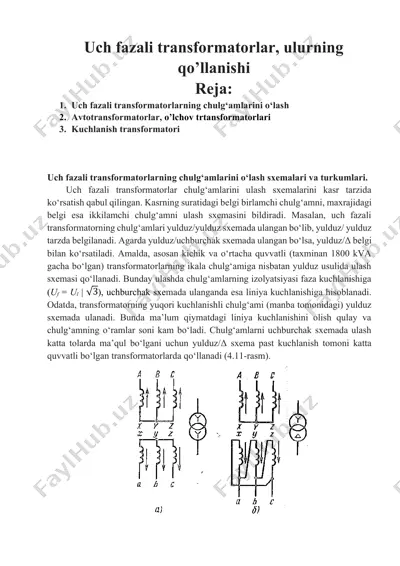

uch fazali transformatorlar, ulurning qo’llanishi reja: 1. uch fazali transformatorlarning chulg‘amlarini o‘lash 2. avtotransformatorlar, o’lchov trtansformatorlari 3. kuchlanish transformatori uch fazali transformatorlarning chulg‘amlarini o‘lash sxemalari va turkumlari. uch fazali transformatorlar chulg‘amlarini ulash sxemalarini kasr tarzida ko‘rsatish qabul qilingan. kasrning suratidagi belgi birlamchi chulg‘amni, maxrajidagi belgi esa ikkilamchi chulg‘amni ulash sxemasini bildiradi. masalan, uch fazali transformatorning chulg‘amlari yulduz/yulduz sxemada ulangan bo‘lib, yulduz/ yulduz tarzda belgilanadi. agarda yulduz/uchburchak sxemada ulangan bo‘lsa, yulduz/δ belgi bilan ko‘rsatiladi. amalda, asosan kichik va o‘rtacha quvvatli (taxminan 1800 kva gacha bo‘lgan) transformatorlarning ikala chulg‘amiga nisbatan yulduz usulida ulash sxemasi qo‘llanadi. bunday ulashda chulg‘amlarning izolyatsiyasi faza kuchlanishiga (uf = ul | ), uchburchak sxemada ulanganda esa liniya kuchlanishiga hisoblanadi. odatda, transformatorning yuqori kuchlanishli chulg‘ami (manba tomonidagi) yulduz sxemada ulanadi. bunda ma’lum qiymatdagi liniya kuchlanishini olish qulay va chulg‘amning o‘ramlar soni kam bo‘ladi. chulg‘amlarni uchburchak sxemada ulash katta tolarda ma’qul bo‘lgani uchun yulduz/δ sxema past kuchlanish tomoni katta quvvatli …

2 / 7

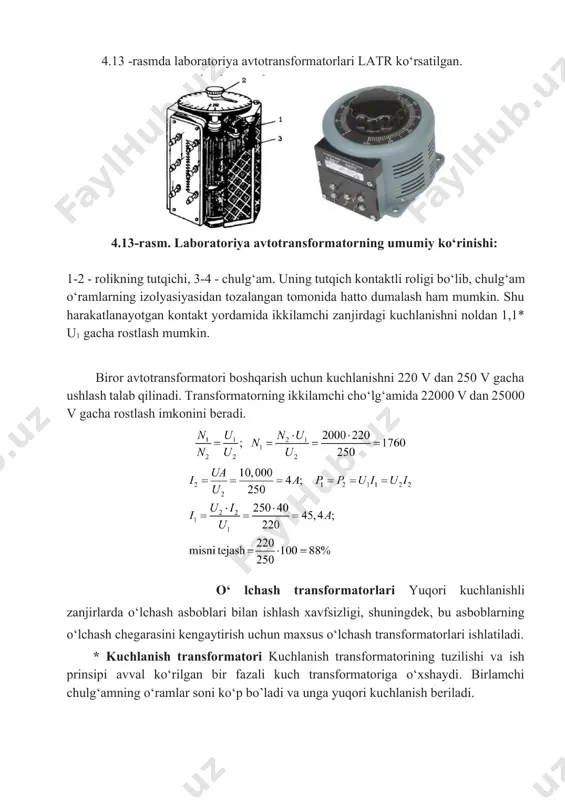

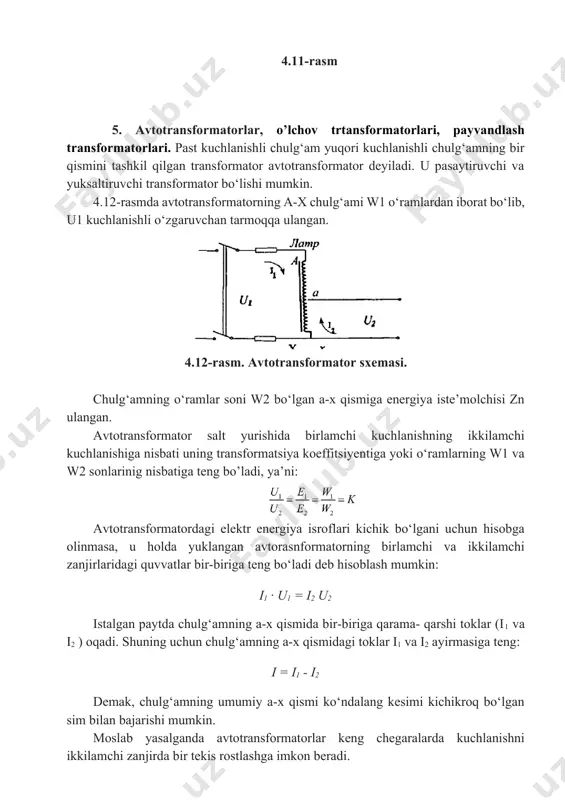

anishiga nisbati uning transformatsiya koeffitsiyentiga yoki o‘ramlarning w1 va w2 sonlarinig nisbatiga teng bo’ladi, ya’ni: avtotransformatordagi elektr energiya isroflari kichik bo‘lgani uchun hisobga olinmasa, u holda yuklangan avtorasnformatorning birlamchi va ikkilamchi zanjirlaridagi quvvatlar bir-biriga teng bo‘ladi deb hisoblash mumkin: i1 · u1 = i2 u2 istalgan paytda chulg‘amning a-x qismida bir-biriga qarama- qarshi toklar (i1 va i2 ) oqadi. shuning uchun chulg‘amning a-x qismidagi toklar i1 va i2 ayirmasiga teng: i = i1 - i2 demak, chulg‘amning umumiy a-x qismi ko‘ndalang kesimi kichikroq bo‘lgan sim bilan bajarishi mumkin. moslab yasalganda avtotransformatorlar keng chegaralarda kuchlanishni ikkilamchi zanjirda bir tekis rostlashga imkon beradi. 4.13 -rasmda laboratoriya avtotransformatorlari latr ko‘rsatilgan. 4.13-rasm. laboratoriya avtotransformatorning umumiy ko‘rinishi: 1-2 - rolikning tutqichi, 3-4 - chulg‘am. uning tutqich kontaktli roligi bo‘lib, chulg‘am o‘ramlarning izolyasiyasidan tozalangan tomonida hatto dumalash ham mumkin. shu harakatlanayotgan kontakt yordamida ikkilamchi zanjirdagi kuchlanishni noldan 1,1* u1 gacha rostlash mumkin. biror avtotransformatori boshqarish uchun …

3 / 7

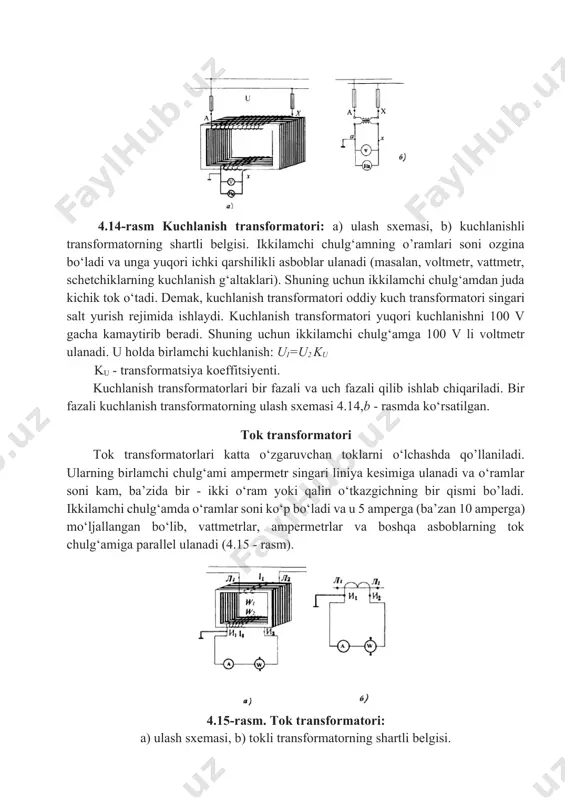

ichki qarshilikli asboblar ulanadi (masalan, voltmetr, vattmetr, schetchiklarning kuchlanish g‘altaklari). shuning uchun ikkilamchi chulg‘amdan juda kichik tok o‘tadi. demak, kuchlanish transformatori oddiy kuch transformatori singari salt yurish rejimida ishlaydi. kuchlanish transformatori yuqori kuchlanishni 100 v gacha kamaytirib beradi. shuning uchun ikkilamchi chulg‘amga 100 v li voltmetr ulanadi. u holda birlamchi kuchlanish: ui=u2 ku ku - transformatsiya koeffitsiyenti. kuchlanish transformatorlari bir fazali va uch fazali qilib ishlab chiqariladi. bir fazali kuchlanish transformatorning ulash sxemasi 4.14,b - rasmda ko‘rsatilgan. tok transformatori tok transformatorlari katta o‘zgaruvchan toklarni o‘lchashda qo’llaniladi. ularning birlamchi chulg‘ami ampermetr singari liniya kesimiga ulanadi va o‘ramlar soni kam, ba’zida bir - ikki o‘ram yoki qalin o‘tkazgichning bir qismi bo’ladi. ikkilamchi chulg‘amda o‘ramlar soni ko‘p bo‘ladi va u 5 amperga (ba’zan 10 amperga) mo‘ljallangan bo‘lib, vattmetrlar, ampermetrlar va boshqa asboblarning tok chulg‘amiga parallel ulanadi (4.15 - rasm). 4.15-rasm. tok transformatori: a) ulash sxemasi, b) tokli transformatorning shartli belgisi. agar ulovchi simlar …

4 / 7

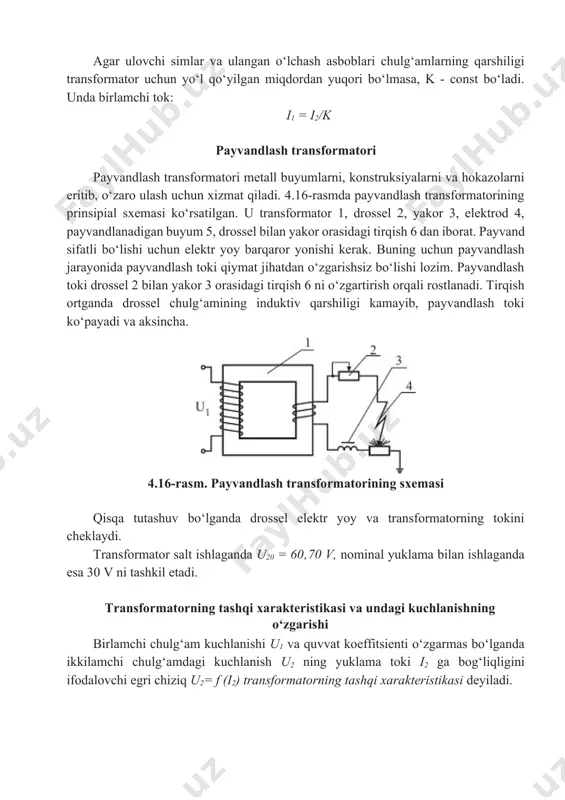

tirqish ortganda drossel chulg‘amining induktiv qarshiligi kamayib, payvandlash toki ko‘payadi va aksincha. 4.16-rasm. payvandlash transformatorining sxemasi qisqa tutashuv bo‘lganda drossel elektr yoy va transformatorning tokini cheklaydi. transformator salt ishlaganda u20 = 60‚70 v, nominal yuklama bilan ishlaganda esa 30 v ni tashkil etadi. transformatorning tashqi xarakteristikasi va undagi kuchlanishning o‘zgarishi birlamchi chulg‘am kuchlanishi u1 va quvvat koeffitsienti o‘zgarmas bo‘lganda ikkilamchi chulg‘amdagi kuchlanish u2 ning yuklama toki i2 ga bog‘liqligini ifodalovchi egri chiziq u2= f (i2) transformatorning tashqi xarakteristikasi deyiladi. 4.17-rasm 4.17-rasmda transformatorning turli xil xarakterdagi yuklamalarga oid tashqi xarakteristikasi ko‘rsatilgan. xarakteristikadan ko‘rinadiki, aktiv yuklamada aktivinduktiv yuklamada esa cosφ 0 bo‘ladi. nihoyat aktivsig‘im yuklamada cosφ2 <1 va φ<0 dir. ikkilamchi chulg‘amdagi kuchlanishning o‘zgarishi: (4.16) bu yerda: u2n = u20 - transformator salt ishlagan paytda ikkilamchi chulg‘am uchlaridagi kuchlanish; u2 - transformator yuklama bilan ishlayotgandagi kuchlanish. tashqi xarakteristikadan ko‘rinadiki, aktiv va aktiv-induktiv yuklama (iste’molchi) uchun ishlayotgan transformatordagi kuchlanish nominalidan doim δu ga …

5 / 7

atish ulardan oqilona foydalanishga imkon beradi. masalan, yuklama kam bo‘lgan soatlarda transformatorlarning bir qismini uzib qo’yish mumkin. shuningdek, kuchli yuklama ulanganda har bir transformatorga to‘g‘ri keladigan yuklama miqdorining kichikroq bo‘lishi va har bir transformatorning bir tekis yuklanishi ta’minlanadi. 4.18-rasm transformatorlarning parallel ishlashi uchun quyidagi shartlar bajarilishi kerak: 1. birlamchi va ikkilamchi chulg‘amlarning nominal kuchlanishlari bir xil bo‘lishi kerak; transformatsiya koeffitsientining farqi 0,5% dan ortib ketmasligi kerak. 2. qisqa tutashish kuchlanishlari bir xil bo‘lishi kerak (±10% farq qilishiga yo‘l qo‘yiladi). 3. uch fazali transformatorlar parallel ishlashi uchun ularning ulanish turkumlari bir xil bo‘lishi kerak. transformatorlarning parallel ishlash sxemasi 4.18-rasmda ko‘rsatilgan. transformator salt ishlaganda ikkilamchi chulg‘am zanjirida tokning yo‘qligi hamda yuklamaning paraltel ishlayotgan transformatorlarning nominal quvvatlariga proporsional ravishda to‘g‘ri taqsimlanishi transformatorlar normal holda parallel ishlashining asosiy belgilari hisoblanadi. image4.jpg image5.jpg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.png image12.png image13.jpg image1.png image2.jpg image3.jpg
