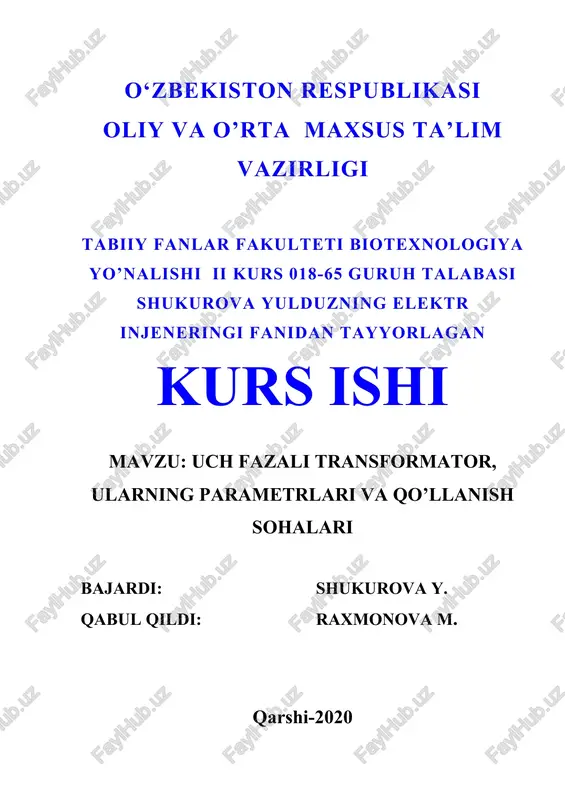

o‘zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi tabiiy fanlar fakulteti biotexnologiya yo’nalishi ii kurs 018-65 guruh talabasi shukurova yulduzning elektr injeneringi fanidan tayyorlagan kurs ishi mavzu: uch fazali transformator, ularning parametrlari va qo’llanish sohalari bajardi: shukurova y. qabul qildi: raxmonova m. qarshi-2020 uch fazali transformator, ularning parametrlari va qo’llanish sohalari reja: i. kirish ii. asosiy qism 1.1. uch fazali transformatorlarning tuzilishi 1.2. uch fazali transformatorning ishlash prinsipi 1.3. uch fazali transformatorlarning parametrlari 1.4. uch fazali transformatorlarning qo’llanish sohalari iii. xulosa iv. foydalanilgan adabiyotlar ro’yxati. kirish transformator elektrdan foydalanishda asosiy uskuna hisoblanadi. u past kuchlanishdagi elektrni yuqori kuchlanishga yoki yuqori kuchlanishdagi elektrni past kuchlanishga aylantirib beradi. transformator qo‘zg‘almas tuzilma hisoblanadi. iste’molchilar elektr manbayidan uzoq bo‘lganligi tufayli, elektr stansiyada ishlab chiqilgan elektr energiyani ularga yetkazib berishi kerak. bu vazifani transformatorlar va elektr uzatish liniyalari bajaradi. elektr energiyani ming kilometrgacha uzatishga to‘g‘ri keladi. generatorlar 10 ming va undan oshiq kuchlanishda soatiga milliongacha …

2 / 24

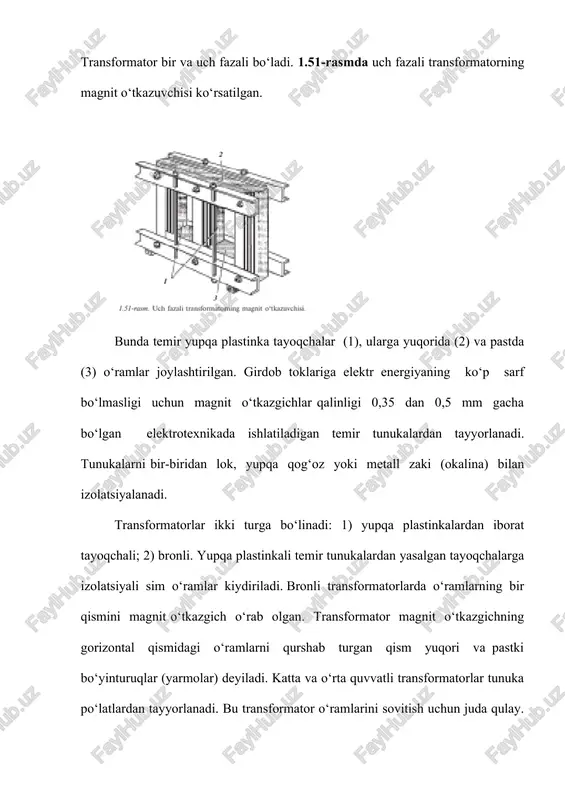

rishi mumkin. elektr energiyadan foydalanadigan joylarda transformatorlar yordamida kuchlanishlarni 220 va 380 v ga aylantiriladi. transformatorlar hamma sohalarda ishlatiladi. ularning juda ko‘p turlari bor. transformator po‘lat induktiv o‘tkazgich, ikki yoki bir necha o‘zaro induktiv aloqada bo‘lgan o‘ramlardan iborat. magnit o‘tkazuvchi po‘lat o‘ramlar orasidagi elektromagnit aloqani kuchaytirish uchun kerak. transformator bir va uch fazali bo‘ladi. 1.51-rasmda uch fazali transformatorning magnit o‘tkazuvchisi ko‘rsatilgan. bunda temir yupqa plastinka tayoqchalar (1), ularga yuqorida (2) va pastda (3) o‘ramlar joylashtirilgan. girdob toklariga elektr energiyaning ko‘p sarf bo‘lmasligi uchun magnit o‘tkazgichlar qalinligi 0,35 dan 0,5 mm gacha bo‘lgan elektrotexnikada ishlatiladigan temir tunukalardan tayyorlanadi. tunukalarni bir-biridan lok, yupqa qog‘oz yoki metall zaki (okalina) bilan izolatsiyalanadi. transformatorlar ikki turga bo‘linadi: 1) yupqa plastinkalardan iborat tayoqchali; 2) bronli. yupqa plastinkali temir tunukalardan yasalgan tayoqchalarga izolatsiyali sim o‘ramlar kiydiriladi. bronli transformatorlarda o‘ramlarning bir qismini magnit o‘tkazgich o‘rab olgan. transformator magnit o‘tkazgichning gorizontal qismidagi o‘ramlarni qurshab turgan qism yuqori va pastki …

3 / 24

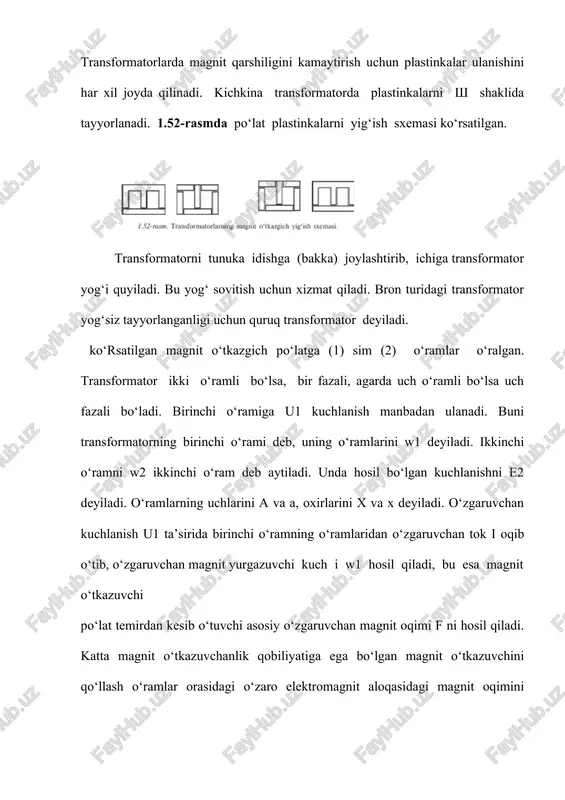

mator ikki o‘ramli bo‘lsa, bir fazali, agarda uch o‘ramli bo‘lsa uch fazali bo‘ladi. birinchi o‘ramiga u1 kuchlanish manbadan ulanadi. buni transformatorning birinchi o‘rami deb, uning o‘ramlarini w1 deyiladi. ikkinchi o‘ramni w2 ikkinchi o‘ram deb aytiladi. unda hosil bo‘lgan kuchlanishni e2 deyiladi. o‘ramlarning uchlarini a va a, oxirlarini x va x deyiladi. o‘zgaruvchan kuchlanish u1 ta’sirida birinchi o‘ramning o‘ramlaridan o‘zgaruvchan tok i oqib o‘tib, o‘zgaruvchan magnit yurgazuvchi kuch i w1 hosil qiladi, bu esa magnit o‘tkazuvchi po‘lat temirdan kesib o‘tuvchi asosiy o‘zgaruvchan magnit oqimi f ni hosil qiladi. katta magnit o‘tkazuvchanlik qobiliyatiga ega bo‘lgan magnit o‘tkazuvchini qo‘llash o‘ramlar orasidagi o‘zaro elektromagnit aloqasidagi magnit oqimini oshirishga imkoniyat yaratadi. magnit oqimi f birinchi o‘ramni ikkinchi o‘ram bilan ulab, ularni birlashtiradi. birinchi o‘ramning sinusoidal kuchlanishi sinusoidal magnit oqimini hosil qiladi: bu yerda: f – magnit oqimi; fm – birinchi o‘ramdagi elektr yurituvchi kuchning amplitudasi (eyk); sinωt – tezlik burchagi. magnit oqimi birinchi o‘ramda o‘zinduksiya …

4 / 24

orning koeffitsiyenti deb ataladi: transformatorning m2 o‘rami ko‘p bo‘lib, m1 o‘rami kam bo‘lsa, kuchlanishni oshiruvchi transformator deyiladi, agarda m2 o‘rami kam bo‘lib, m1 o‘rami ko‘p bo‘lsa, kuchlanishni kamaytiruvchi transformator deb aytiladi. transformatorlar bir fazali va uch fazali bo‘ladi. uch fazali tokni transformatsiya qilish uchun bir fazali transformatorlarni qo‘llash mumkin. 1.54-rasmda transformator guruhlarini ulash sxemasi keltirilgan. ularning o‘ramlarini yulduzcha yoki uchburchak shaklida ulash mumkin. amalda uch fazali transformatorlar qo‘llaniladi. uch fazali transformatorlarning yuqori kuchlanish tomonidagi o‘ramlarning uchlarini a, b, s bilan, oxirlarini x, y, z bilan belgilanadi. ikkinchi o‘ramlarning uchlari a, v, s bilan, oxirlari esa x, y, z bilan belgilanadi. transformatorlarda, asosan, uchburchak va yulduzchali ulanish usullari qo‘llaniladi. uch fazali transformatorlarning birinchi va ikkinchi o‘ramlari yulduzcha shaklida ulanishi eng arzon va sodda hisoblanadi, chunki ularning har bir o‘rami va izolatsiyasi (neytrali yerga ulanganda) faqat fazali kuchlanishga va lineyniy tokka hisoblangan bo‘ladi. transformatorlarning pastki kuchlanishi tomonida iste’molchilarga neytral simi kerak bo‘lmasa, …

5 / 24

i1 cos ϕ1 . transformator tayyorlagan va iste’molchilarga berayotgan quvvat: p2 = u2 i2 cos ϕ2 . ularning ayirmasi p1 – p2 quvvatning yo‘qolishi bo‘ladi. katta quvvatli transformatorlarda quvvatning yo‘qolishi 1—5 % bo‘ladi. transformatorning foydali ish koeffitsiyenti: transformator foydali ish koeffitsiyentining transformator yuklanish koeffitsiyentiga bog‘liqligi ko‘rsatilgan. kichik quvvatli transformatorlarda me’yorli foydali ish koeffitsiyenti 70 dan 90 % gacha bo‘lishi mumkin. 1.58-rasmda transformatorning tashqi tavsifi keltirilgan. elektr energiyasi elektr stantsiyasi generatorlaridan iste'molchilarga uzatiladi; iste'molchilar esa ko'pincha stantsiyadan uzoq masofada joylashgan buladi. energiya kamaytirish va simlarning og'irligini kamaytirish uchun generatorlardagi kuchlanishni bir necha o'n ѐki yuz kilovatt bo'lgan elektr uzatish kuchlanishigacha ko'tarish kerak bo'ladi. o'zgaruvchan tok kuchlanishini o'zgartiruvchi statik elektromagnit apparat, ѐki kuchlanish miqdorini orttirib ѐki kamaytirib beradigan elektroinduktsion statik apparat – transformator deyiladi. transformatorlardan juda ko'p maksadlarda foydalaniladi. transformator berk po'lat o'zak – magnit o'tkazgichdan tuzilgan bo'lib, bu magnit o'tkazgichga o'zaro elektr kontaktga ega bo'lmagan ikki ѐki bir necha chulgam joylashgan. …
