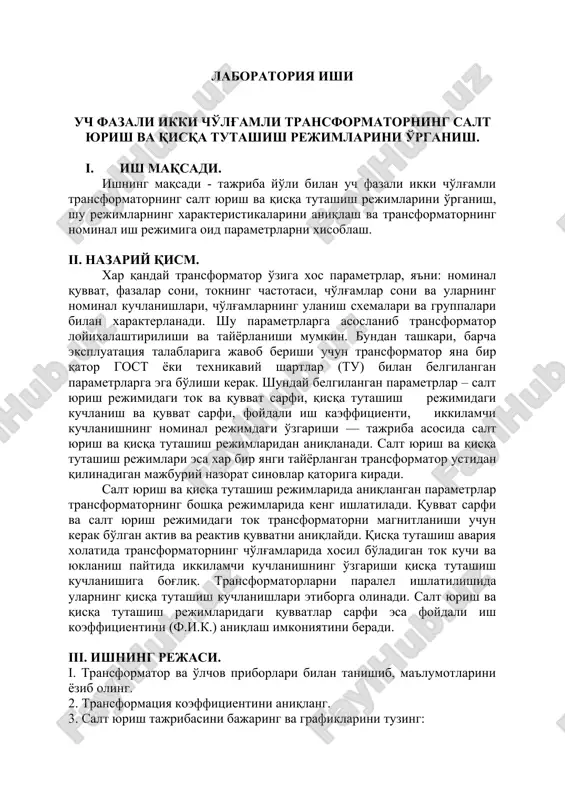

laboratoriya ishi uch fazali ikki cho'lg'amli transformatorning salt yurish va qisqa tutashish rejimlarini o'rganish. i. ish maqsadi. ishning maqsadi - tajriba yo'li bilan uch fazali ikki cho'lg'amli transformatorning salt yurish va qisqa tutashish rejimlarini o'rganish, shu rejimlarning xarakteristikalarini aniqlash va transformatorning nominal ish rejimiga oid parametrlarni xisoblash. ii. nazariy qism. xar qanday transformator o'ziga xos parametrlar, ya'ni: nominal quvvat, fazalar soni, tokning chastotasi, cho'lg'amlar soni va ularning nominal kuchlanishlari, cho'lg'amlarning ulanish sxemalari va gruppalari bilan xarakterlanadi. shu parametrlarga asoslanib transformator loyixalashtirilishi va tayyorlanishi mumkin. bundan tashkari, barcha ekspluatatsiya talablariga javob berishi uchun transformator yana bir qator gost yoki texnikaviy shartlar (tu) bilan belgilangan parametrlarga ega bo'lishi kerak. shunday belgilangan parametrlar – salt yurish rejimidagi tok va quvvat sarfi, qisqa tutashish rejimidagi kuchlanish va quvvat sarfi, foydali ish kaeffitsienti, ikkilamchi kuchlanishning nominal rejimdagi o'zgarishi — tajriba asosida salt yurish va qisqa tutashish rejimlaridan aniqlanadi. salt yurish va qisqa tutashish rejimlari esa …

2 / 7

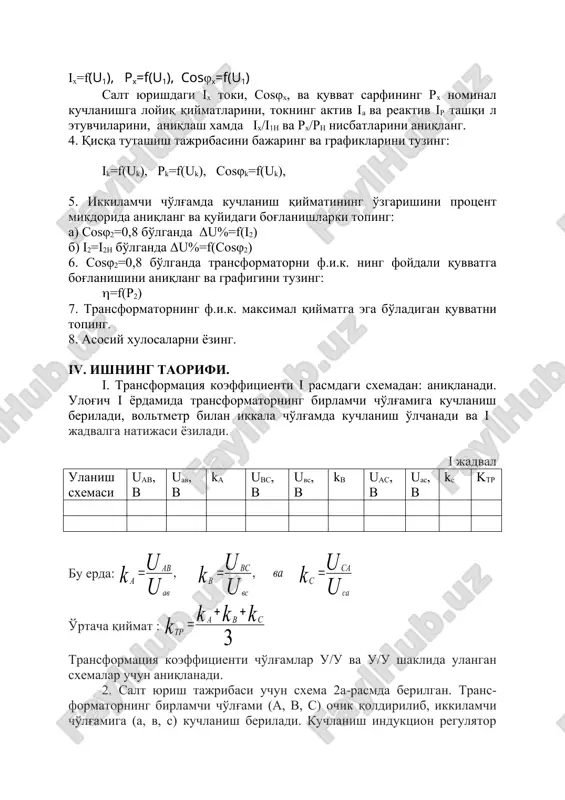

ash imkoniyatini beradi. iii. ishning rejasi. i. transformator va o'lchov priborlari bilan tanishib, ma'lumotlarini yozib oling. 2. transformatsiya koeffitsientini aniqlang. 3. salt yurish tajribasini bajaring va grafiklarini tuzing: ix=f(u1), rx=f(u1), cosφx=f(u1) salt yurishdagi ix toki, cosφx, va quvvat carfining rx nominal kuchlanishga loyiq qiymatlarini, tokning aktiv ia va reaktiv ir tashqi l etuvchilarini, aniqlash xamda ix/i1n va rx/rn nisbatlarini aniqlang. 4. qisqa tutashish tajribasini bajaring va grafiklarini tuzing: ik=f(uk), rk=f(uk), sosφk=f(uk), 5. ikkilamchi cho'lg'amda kuchlanish qiymatining o'zgarishini protsent mikdorida aniqlang va quyidagi bog'lanishlarki toping: a) sosφ2=0,8 bo'lganda δu%=f(i2) b) i2=i2h bo'lganda δu%=f(cosφ2) 6. sosφ2=0,8 bo'lganda transformatorni f.i.k. ning foydali quvvatga bog'lanishini aniqlang va grafigini tuzing: (=f(r2) 7. transformatorning f.i.k. maksimal qiymatga ega bo'ladigan quvvatni toping. 8. asosiy xulosalarni yozing. iv. ishning taorifi. i. transformatsiya koeffitsienti i rasmdagi sxemadan: aniqlanadi. ulog'ich i yordamida transformatorning birlamchi cho'lg'amiga kuchlanish beriladi, voltmetr bilan ikkala cho'lg'amda kuchlanish o'lchanadi va i jadvalga natijasi yoziladi. i jadval …

3 / 7

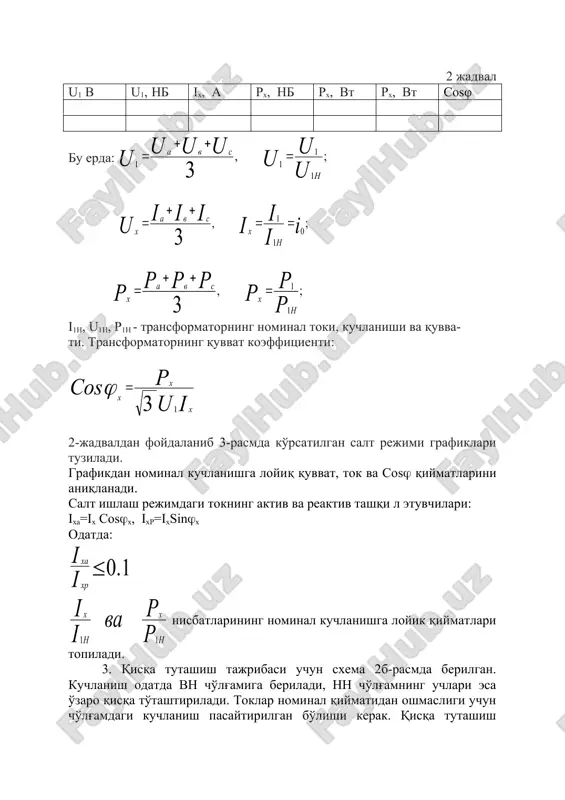

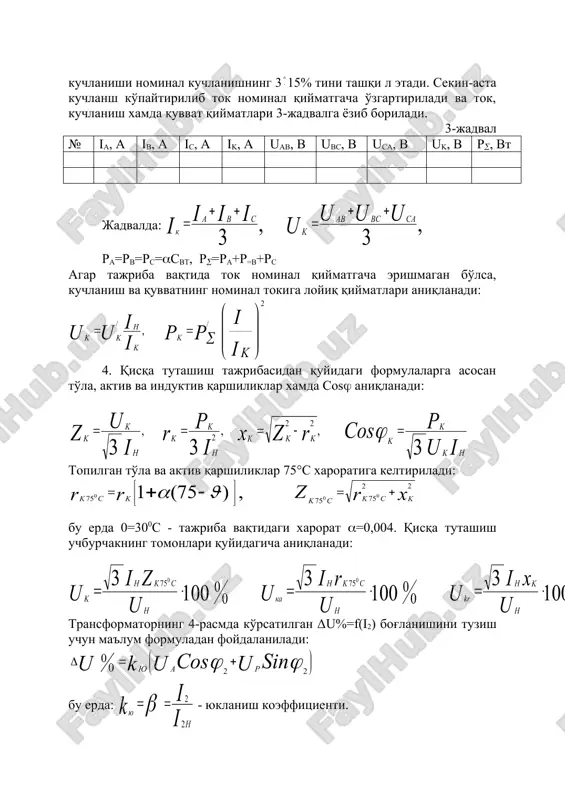

satilgan salt rejimi grafiklari tuziladi. grafikdan nominal kuchlanishga loyiq quvvat, tok va sos( qiymatlarini aniqlanadi. salt ishlash rejimdagi tokning aktiv va reaktiv tashqi l etuvchilari: ixa=ix sos(x, ixr=ixsin(x odatda: nisbatlarining nominal kuchlanishga loyik qiymatlari topiladi. 3. qisqa tutashish tajribasi uchun sxema 2b-rasmda berilgan. kuchlanish odatda vn cho'lg'amiga beriladi, nn cho'lg'amning uchlari esa o'zaro qisqa to'tashtiriladi. toklar nominal qiymatidan oshmasligi uchun cho'lg'amdagi kuchlanish pasaytirilgan bo'lishi kerak. qisqa tutashish kuchlanishi nominal kuchlanishning 3 15% tini tashqi l etadi. sekin-asta kuchlansh ko'paytirilib tok nominal qiymatgacha o'zgartiriladi va tok, kuchlanish xamda quvvat qiymatlari 3-jadvalga yozib boriladi. 3-jadval № ia, a ib, a ic, a ik, a uab, b ubc, b uca, b uk, b r(, bt jadvalda: ra=rv=rs=(svt, r(=ra+r=v+rs agar tajriba vaqtida tok nominal qiymatgacha erishmagan bo'lsa, kuchlanish va quvvatning nominal tokiga loyiq qiymatlari aniqlanadi: 4. qisqa tutashish tajribasidan quyidagi formulalarga asosan to'la, aktiv va induktiv qarshiliklar xamda sos( aniqlanadi: topilgan to'la va aktiv …

4 / 7

g'lanishi, ya'ni: δu%=f (sosφ2) 5-racm. bu bog'lanishni tuzish uchun sosφ2 -ning qiymatlarini o'zgartirib va i2=i2h ga teng bo'lganda δu% topiladi. 4. foydali ish koeffitsientining formula yordamida aniqlanadi: bu erda: rx –nominal kuchlanish chastotada salt yurish o'zgarganda xosil bo'ladigan quvvat sarfi; rk – qisqa tutashishning nominal tok va 750s xaroratiga keltirilgan quvvavt sarfi. yuk koeffitsientining qiymatlarini kyu=0,25; 0,5; 0,75; 1,0 teng qilib olib f.i.k. η xisoblanadi (4-jadval) va bog'lanish tuziladi. 4 jadval № kyu kyu2 sosφ2 rx, vt rk, vt rx+kyu2rx, vt (, % 5. f.i.k. tini maksimal qiymatlari quyidagi shartga asosan yuqoridagi formuladan topiladi. rx=kyu2rk 1.2. rasm. salt ishlash tajribasini shtkazish elektr sxemasi _1788328888.unknown _1788328889.unknown _1788328890.unknown _1788328891.unknown _1788328892.unknown _1788328893.unknown _1788328894.unknown _1788328895.unknown _1788328896.unknown _1788328897.unknown _1788328898.unknown _1788328899.unknown _1788328900.unknown _1788328901.unknown _1788328902.unknown _1788328903.unknown _1788328904.unknown u u k u u k u u k ca ca c vc bc b a v ab a va = = = , , 3 k k k k …

5 / 7
