1 / 35

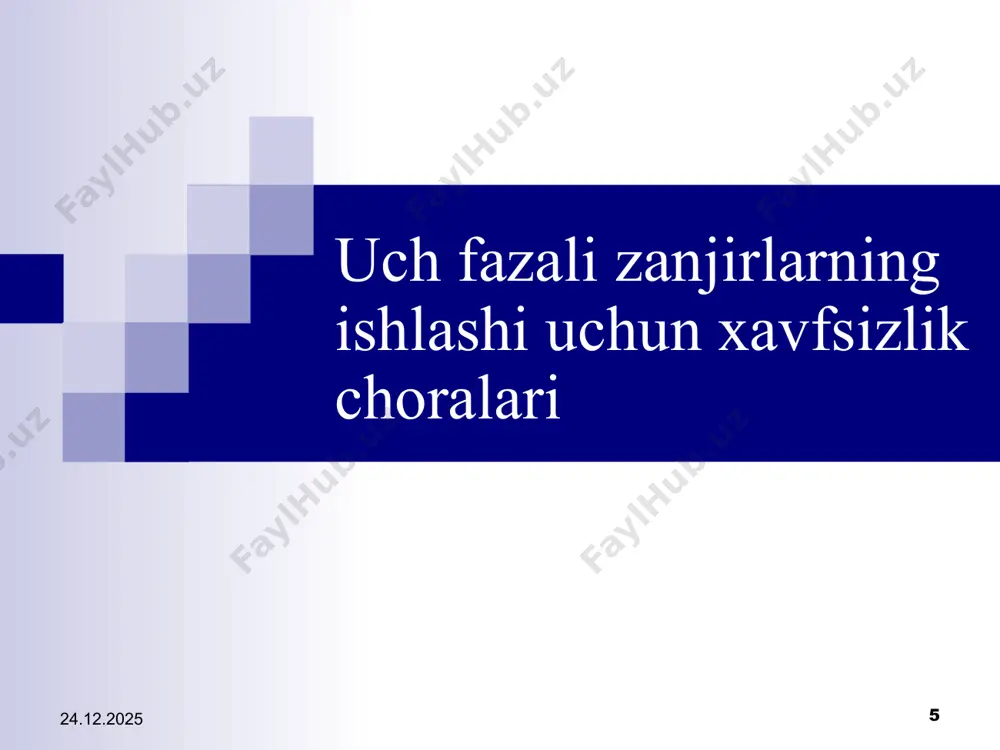

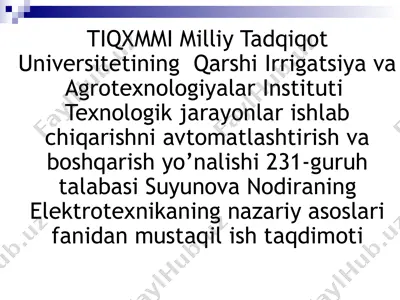

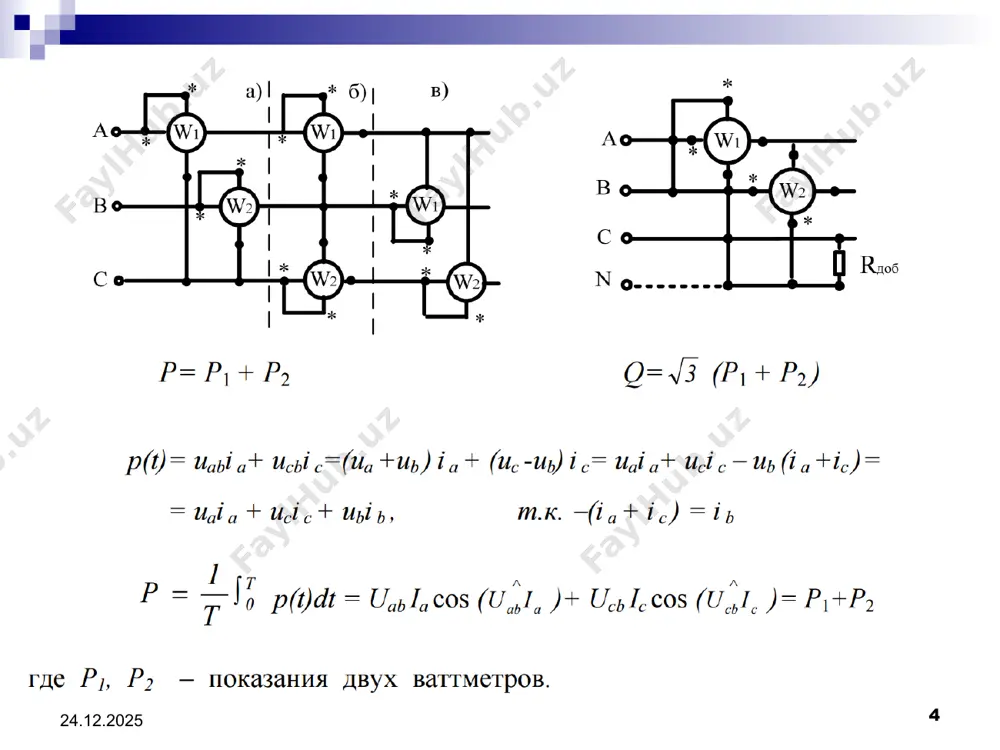

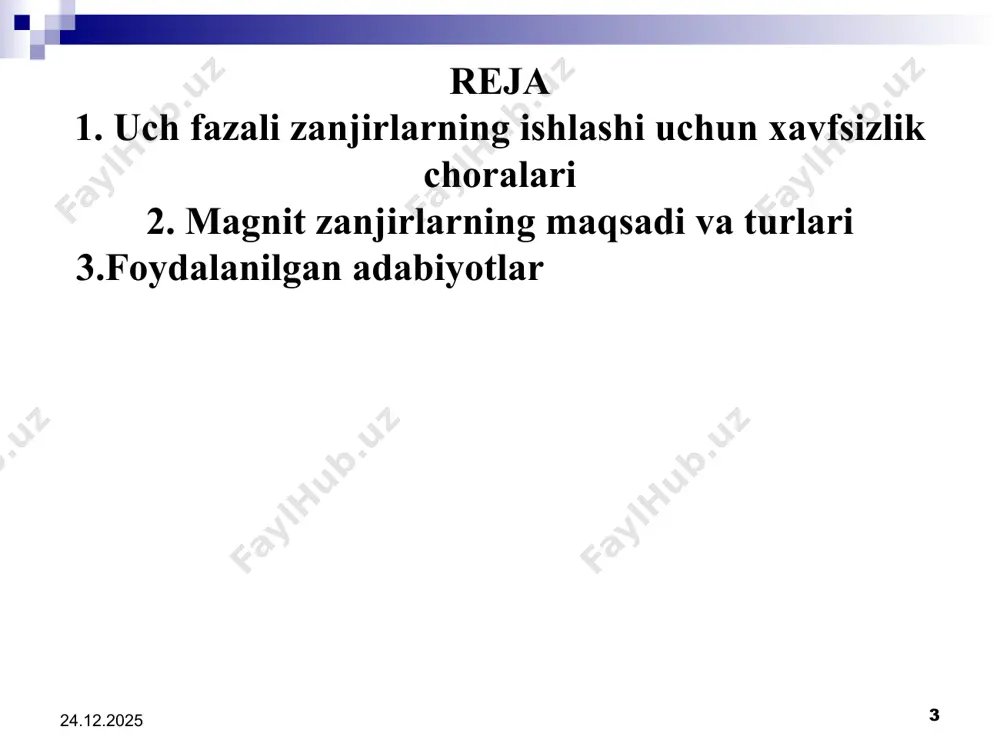

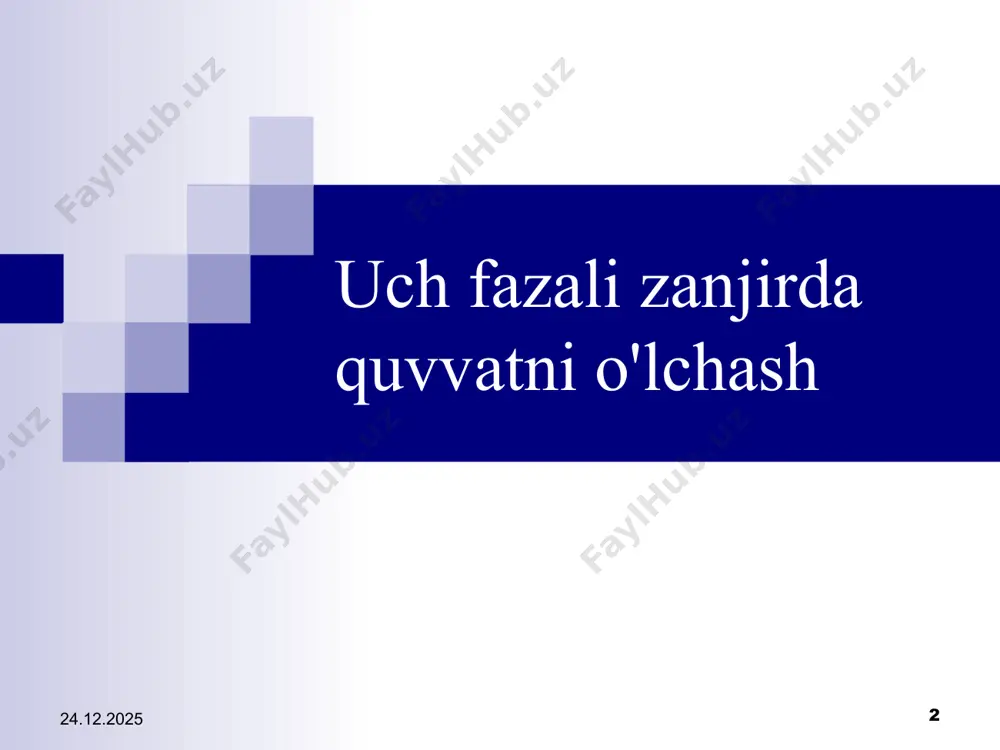

powerpoint presentation tiqxmmi milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti texnologik jarayonlar ishlab chiqarishni avtomatlashtirish va boshqarish yo’nalishi 231-guruh talabasi suyunova nodiraning elektrotexnikaning nazariy asoslari fanidan mustaqil ish taqdimoti 04.05.2023 2 uch fazali zanjirda quvvatni o'lchash 3 04.05.2023 reja 1. uch fazali zanjirlarning ishlashi uchun xavfsizlik choralari 2. magnit zanjirlarning maqsadi va turlari 3.foydalanilgan adabiyotlar zanjirlarning maqsadi va turlarimagnit zanjirlarning maqsadi va turlari образец текста второй уровень третий уровень четвертый уровень пятый уровень 4 04.05.2023 образец текста второй уровень третий уровень четвертый уровень пятый уровень 04.05.2023 5 uch fazali zanjirlarning ishlashi uchun xavfsizlik choralari 6 04.05.2023 образец текста второй уровень третий уровень четвертый уровень пятый уровень 7 04.05.2023 magnit zanjirlarning maqsadi va turlari 8 04.05.2023 magnit zanjir - bu ferromagnit jismlarni o'z ichiga olgan qurilmalar to'plami, elektromagnit jarayonlarni magnit harakatlantiruvchi kuch, magnit oqim va magnit potentsial farqi tushunchalari yordamida tasvirlash mumkin. quyidagilar mavjud: - doimiy magnitli magnit zanjirlar; - …

2 / 35

xil emas. 11 04.05.2023 to'liq amaldagi qonun jami joriy qonun kontaktlarning zanglashiga olib keladigan magnit harakat kuchi va ushbu kontaktlarning zanglashiga olib keladigan magnit maydon kuchi o'rtasidagi bog'liqlikni o'rnatadi: yopiq kontaktlarning zanglashiga olib bo'lgan magnit maydon kuchi vektorining chiziqli integrali ushbu kontaktlarning zanglashiga olib keladigan umumiy oqimiga teng : qayerda magnit harakatlantiruvchi kuch (mmf) amperda [a] ; - zanjirdagi umumiy tok (oqimlarning algebraik yig'indisi) ( agar uning yo'nalishi va integrallash vaqtida kontaktlarning zanglashiga olib o'tish yo'nalishi o'ng vint qoidasi bilan bog'langan bo'lsa, oqim i k plyus belgisi bilan olinadi va aksincha); w - kontaktlarning zanglashiga olib o'tadigan oqimlar soni. 12 04.05.2023 kirchhoffning birinchi qonuni tarmoqlangan magnit zanjirlarda bir nechta yopiq zanjirlar va shunga mos ravishda magnit oqimlari mavjud. kirchhoff qonunlari bo'yicha tenglamalar tizimini tuzish uchun siz sariqlardagi oqimlarning yo'nalishlarini bilishingiz kerak, shuningdek, magnit oqimlarining shartli ijobiy yo'nalishlarini tanlashingiz kerak. magnit zanjirning 1- shartli tuguniga birinchi kirxgof qonunini yozamiz. ya'ni tarmoqlanuvchi …

3 / 35

$ar; f 1 va f 2 - mds sariqlari . biz kirchhoffning ikkinchi qonunini shakllantiramiz: yopiq magnit zanjirdagi (sxemadagi) bobinlarning mmf ning algebraik yig'indisi ushbu zanjir bo'ylab magnit kuchlanishlarning algebraik yig'indisiga teng . 15 04.05.2023 bir hil magnit zanjir uchun ohm qonuni bir jinsli magnit zanjir uchun umumiy oqim qonunini quyidagi parametrlarga ega yozamiz: l m - magnit maydon chizig'ining o'rtacha uzunligi (m.s.l.), m; s1 _ - ferromagnit yadroning tasavvurlar maydoni, m 2 ; i - burilishlar soni w bo'lgan g'altakdagi to'g'ridan-to'g'ri oqim va yadrodagi f magnit oqimini toping (biz oqish oqimlarini e'tiborsiz qoldiramiz): bu erda h qarang = v cf / m a va v cf \u003d f / s 1 - yadrodagi magnit maydonning o'rtacha kuchi va induksiyasi. keling, quyidagi o'zgarishlarni amalga oshiramiz. bir jinsli magnit zanjir uchun umumiy tok qonuniga keskinlik va induksiya iboralarini qo‘yamiz va quyidagini olamiz: bir hil magnit zanjir uchun om qonuni deb ataladi …$

4 / 35

kichikligi tufayli ulardagi magnit maydonning "burilishi" ko'pincha e'tibordan chetda qoladi, bu bo'shliqdagi magnit oqimning kesishishi magnit zanjirdagi kabi bo'ladi. murakkab magnit zanjirlarda bir jinsli magnitlanish paytida ferromagnitlarning qochqin oqimlari va magnit holatini e'tiborsiz qoldirib bo'lmaydi: magnit konturni elektromagnit maydonlarni hisoblash usullaridan, shu jumladan ketma-ket yaqinlashish usulidan foydalangan holda taqsimlangan parametrlarga ega bo'lgan zanjir sifatida ko'rib chiqish kerak. chekli elementlar usuli va boshqalar. 20 04.05.2023 tarmoqlanmagan magnit zanjirni hisoblash tarmoqsiz magnit zanjirni hisoblashda quyidagilar mavjud: - to'g'ridan-to'g'ri muammo ( sintez muammosi ); - teskari muammo ( magnit zanjirni tahlil qilish muammosi ). 21 04.05.2023 to'g'ridan-to'g'ri muammo berilgan: magnit konturning geometrik o'lchamlari ( l m , d , s 1 ); uning alohida bo'limlarining magnit xususiyatlari - magnitlanish egri b ( h ) (masalan, ularning barchasi elektr po'lat 1411). belgilang: bo'shliqda f magnit oqimini yaratish uchun zarur bo'lgan o'rashning magnitomotor kuchi (mfs) f. 22 04.05.2023 1. s 1 ni oling  s …

5 / 35

ziga xos xususiyati shundaki, o'rashlardagi o'zgaruvchan toklar va yadrolardagi magnit oqimlari bir-biriga bog'langan. bir tomondan , magnit oqimlari o'rashlardagi oqimlarga bog'liq va kontaktlarning zanglashiga olib tahlil qilishda doimiy magnit oqimlari bo'lgan magnit davrlar uchun ishlab chiqilgan usullardan asosan foydalanish kerak. boshqa tomondan , sariqlardagi oqimlar magnit oqimlarning o'zgarishining tabiatiga bog'liq va bu o'rganishni juda murakkablashtiradi. 26 04.05.2023 umumiy ma'lumot magnit maydonning induktiv ta'sirining markazida faraday-maksvell qonuni (elektromagnit induksiya qonuni) yotadi . doimiy maydonda harakatlanadigan kontaktlarning zanglashiga olib, uning tomonlari magnit chiziqlarni kesishishi yoki vaqt o'zgaruvchan magnit maydoniga joylashtirilgan kontaktlarning zanglashiga olib kirishi uchun emf raqamli ravishda ushbu kontaktlarning zanglashiga olib kiradigan magnit oqimining vaqt o'zgarishi tezligiga teng bo'ladi: agar sxema bir xil oqimga kiradigan vt burilishlardan iborat bo'lsa, unda induktsiyalangan emf quyidagilarga teng bo'ladi: ko'pincha, bir xil kangalning turli burilish guruhlari turli oqimlar bilan teshiladi f 1 , f 2 , ...; bu holda, bobinning umumiy emf burilishlarning alohida guruhlari …
