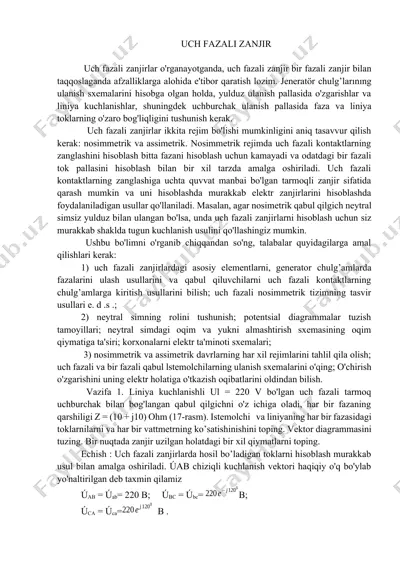

uch fazali zanjir uch fazali zanjirlar o'rganayotganda, uch fazali zanjir bir fazali zanjir bilan taqqoslaganda afzalliklarga alohida e'tibor qaratish lozim. jeneratör chulg’larınıng ulanish sxemalarini hisobga olgan holda, yulduz ulanish pallasida o'zgarishlar va liniya kuchlanishlar, shuningdek uchburchak ulanish pallasida faza va liniya toklarning o'zaro bog'liqligini tushunish kerak. uch fazali zanjirlar ikkita rejim bo'lishi mumkinligini aniq tasavvur qilish kerak: nosimmetrik va assimetrik. nosimmetrik rejimda uch fazali kontaktlarning zanglashini hisoblash bitta fazani hisoblash uchun kamayadi va odatdagi bir fazali tok pallasini hisoblash bilan bir xil tarzda amalga oshiriladi. uch fazali kontaktlarning zanglashiga uchta quvvat manbai bo'lgan tarmoqli zanjir sifatida qarash mumkin va uni hisoblashda murakkab elektr zanjirlarini hisoblashda foydalaniladigan usullar qo'llaniladi. masalan, agar nosimetrik qabul qilgich neytral simsiz yulduz bilan ulangan bo'lsa, unda uch fazali zanjirlarni hisoblash uchun siz murakkab shaklda tugun kuchlanish usulini qo'llashingiz mumkin. ushbu bo'limni o'rganib chiqqandan so'ng, talabalar quyidagilarga amal qilishlari kerak: 1) uch fazali zanjirlardagi asosiy elementlarni, generator …

2 / 12

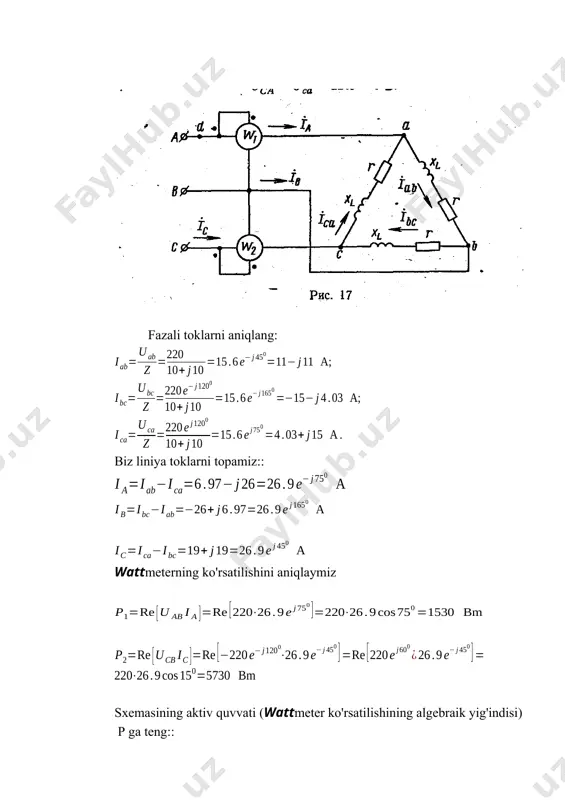

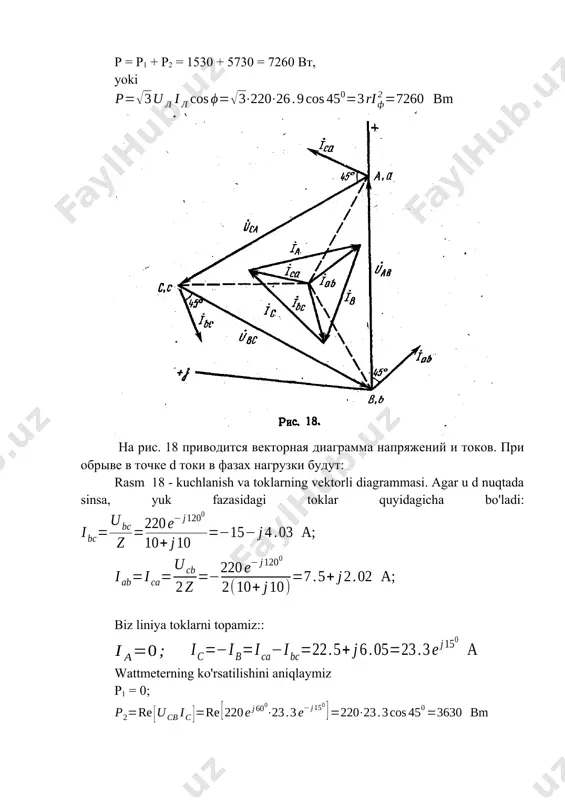

oladi, har bir fazaning qarshiligi z = (10 + j10) ohm (17-rasm). istemolchi va liniyaning har bir fazasidagi toklarnilarni va har bir vattmetrning ko’satishinishini toping. vektor diagrammasini tuzing. bir nuqtada zanjir uzilgan holatdagi bir xil qiymatlarni toping. echish : uch fazali zanjirlarda hosil bo’ladigan toklarni hisoblash murakkab usul bilan amalga oshiriladi. úab chiziqli kuchlanish vektori haqiqiy o'q bo'ylab yo'naltirilgan deb taxmin qilamiz úab = úab= 220 в; úbc = úbc= в; úca = úca= в . fazali toklarni aniqlang: biz liniya toklarni topamiz:: wattmeterning ko'rsatilishini aniqlaymiz sxemasining aktiv quvvati (wattmeter ko'rsatilishining algebraik yig'indisi) p ga teng:: р = р1 + р2 = 1530 + 5730 = 7260 вт, yoki на рис. 18 приводится векторная диаграмма напряжений и токов. при обрыве в точке d токи в фазах нагрузки будут: rasm 18 - kuchlanish va toklarning vektorli diagrammasi. agar u d nuqtada sinsa, yuk fazasidagi toklar quyidagicha bo'ladi: biz liniya toklarni topamiz:: …

3 / 12

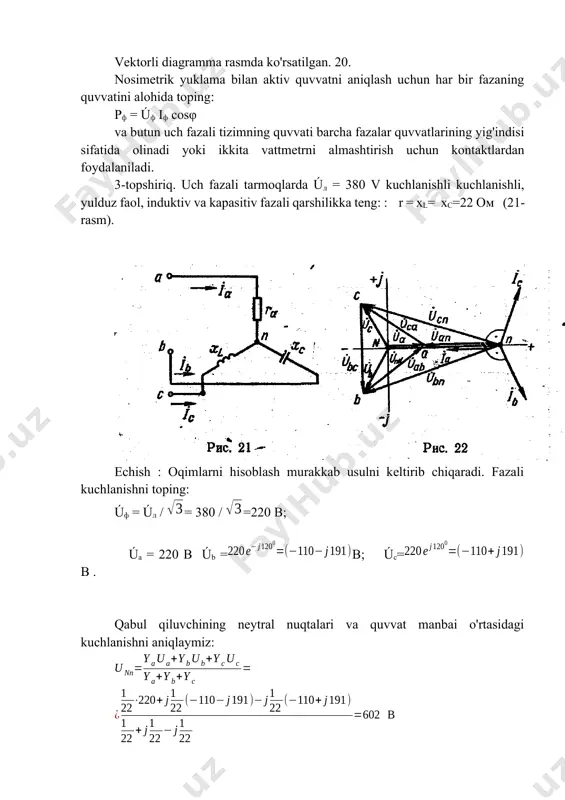

anishli kuchlanishli, yulduz faol, induktiv va kapasitiv fazali qarshilikka teng: : r = хl= хс=22 ом (21-rasm). echish : oqimlarni hisoblash murakkab usulni keltirib chiqaradi. fazali kuchlanishni toping: úф = úл / = 380 / =220 в; úa = 220 в úb =в; úc= в . qabul qiluvchining neytral nuqtalari va quvvat manbai o'rtasidagi kuchlanishni aniqlaymiz: qabul qilgich fazalarining terminallaridagi kuchlanishni aniqlaymiz: faza (liniya) toklarni aniqlang: vektorli diagramma rasmda ko'rsatilgan. 22. ushbu davradagi faol quvvatni hisoblash uchun siz ikkita vattmetrni almashtirish uchun kontaktlarning zanglashiga yozilgan tenglamalardan foydalanishingiz mumkin. ushbu muammoni ko'rib chiqishdan kelib chiqadiki, qabul qiluvchining fazalari terminallarida kuchlanish bir xil emas. shuning uchun, muvozanatsiz qabul qiluvchilar (uy xo'jaligi va boshqalar) to'rt simli yulduz bilan yoki uchburchak bilan bog'langan topshiriq 4 jadvalda keltirilgan elektr zanjir uchun 3.1-3.17-rasmda keltirilgan. neytral simdagi (to'rt simli sxema) fazali va liniya toklarini, butun znjirdagi aktiv quvvatni va har bir fazani alohida aniqlash uchun 3 parametr …

4 / 12

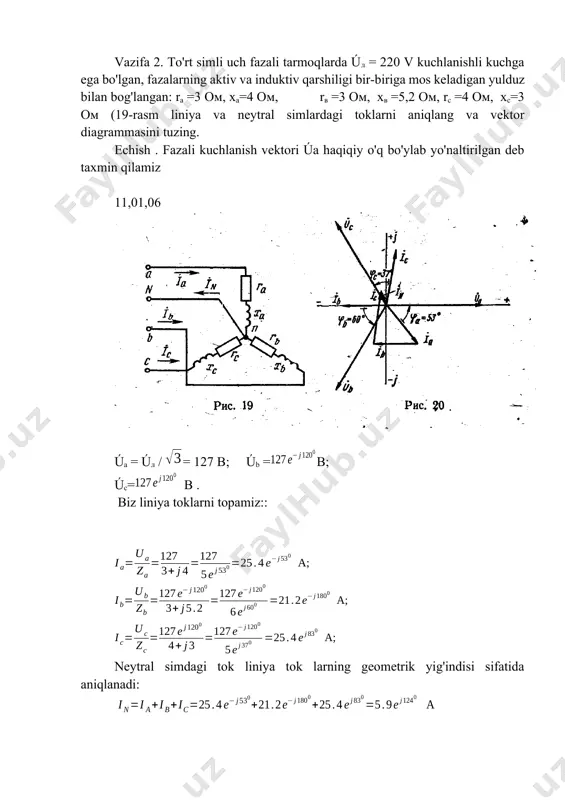

м xс ом rав ом rвс ом rса ом xав ом xвс ом xса ом 0 3-1 127 8 8 8 6 6 6 - - - - - - 1 3-1 220 8 8 8 6 6 6 - - - - - - 2 3-1 380 8 8 8 6 6 6 - - - - - - 3 3-2 127 3 4 6 4 3 8 - - - - - - 4 3-2 220 8 4 6 4 3 8 - - - - - - 5 3-2 380 8 4 6 4 3 8 - - - - - - 6 3-3 127 4 8 6 3 4 8 - - - - - - 7 3-3 220 4 8 6 3 4 9 - - - - - - 8 3-3 380 4 3 6 8 4 8 - - - - - 9 …

5 / 12

17 380 - 3 - 15 - 10 - - - - - - oleobject3.bin image5.wmf oleobject4.bin image6.wmf oleobject5.bin image7.wmf oleobject6.bin image8.wmf oleobject7.bin image9.wmf oleobject8.bin image10.wmf oleobject9.bin image11.wmf oleobject10.bin image12.wmf oleobject11.bin image13.png image14.wmf oleobject12.bin image15.wmf oleobject13.bin image16.wmf oleobject14.bin image17.wmf oleobject15.bin image18.wmf oleobject16.bin image19.png image20.wmf image1.wmf oleobject17.bin image21.wmf oleobject18.bin image22.wmf oleobject19.bin image23.wmf oleobject20.bin image24.wmf oleobject21.bin image25.wmf oleobject1.bin oleobject22.bin image26.wmf oleobject23.bin image27.png oleobject24.bin oleobject25.bin image28.wmf oleobject26.bin image29.wmf oleobject27.bin image2.wmf image30.wmf oleobject28.bin image31.wmf oleobject29.bin image32.wmf oleobject30.bin oleobject2.bin image3.png image4.wmf a; 03 . 4 15 6 . 15 10 10 220 0 0 165 120 j e j e z u i j j bc bc - - = = + = = - - a. 15 03 . 4 6 . 15 10 10 220 0 0 75 120 j e j e z u i j j ca ca + = = + = = a 9 . 26 26 97 . …
