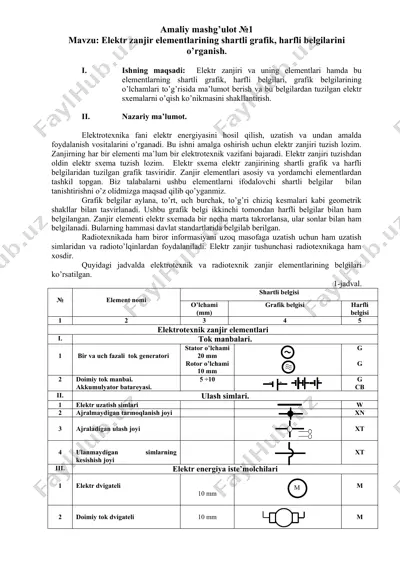

amaliy mashg’ulot №1 mavzu: elektr zanjir elementlarining shartli grafik, harfli belgilarini o’rganish. i. ishning maqsadi: elektr zanjiri va uning elementlari hamda bu elementlarning shartli grafik, harfli belgilari, grafik belgilarining o’lchamlari to’g’risida ma’lumot berish va bu belgilardan tuzilgan elektr sxemalarni o’qish ko’nikmasini shakllantirish. ii. nazariy ma’lumot. elektrotexnika fani elektr energiyasini hosil qilish, uzatish va undan amalda foydalanish vositalarini o’rganadi. bu ishni amalga oshirish uchun elektr zanjiri tuzish lozim. zanjirning har bir elementi ma’lum bir elektrotexnik vazifani bajaradi. elektr zanjiri tuzishdan oldin elektr sxema tuzish lozim. elektr sxema elektr zanjirining shartli grafik va harfli belgilaridan tuzilgan grafik tasviridir. zanjir elementlari asosiy va yordamchi elementlardan tashkil topgan. biz talabalarni ushbu elementlarni ifodalovchi shartli belgilar bilan tanishtirishni o’z olidmizga maqsad qilib qo’yganmiz. grafik belgilar aylana, to’rt, uch burchak, to’g’ri chiziq kesmalari kabi geometrik shakllar bilan tasvirlanadi. ushbu grafik belgi ikkinchi tomondan harfli belgilar bilan ham belgilangan. zanjir elementi elektr sxemada bir necha marta takrorlansa, …

2 / 105

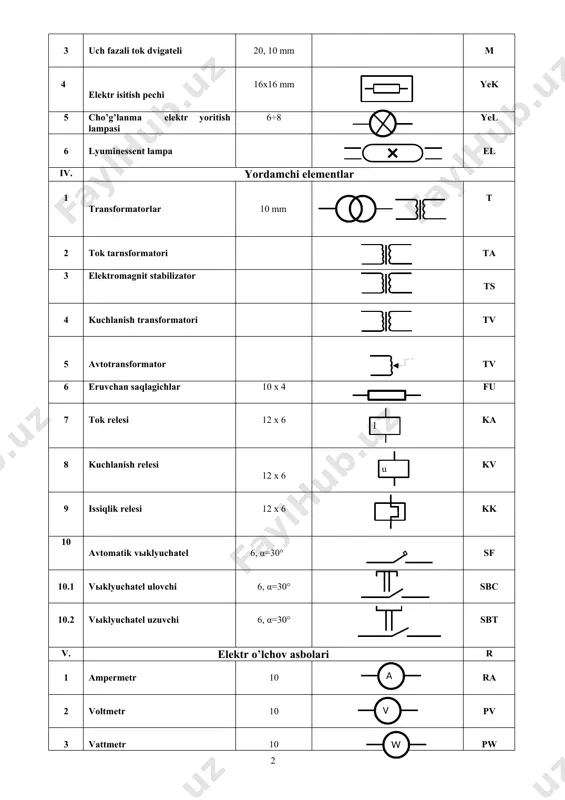

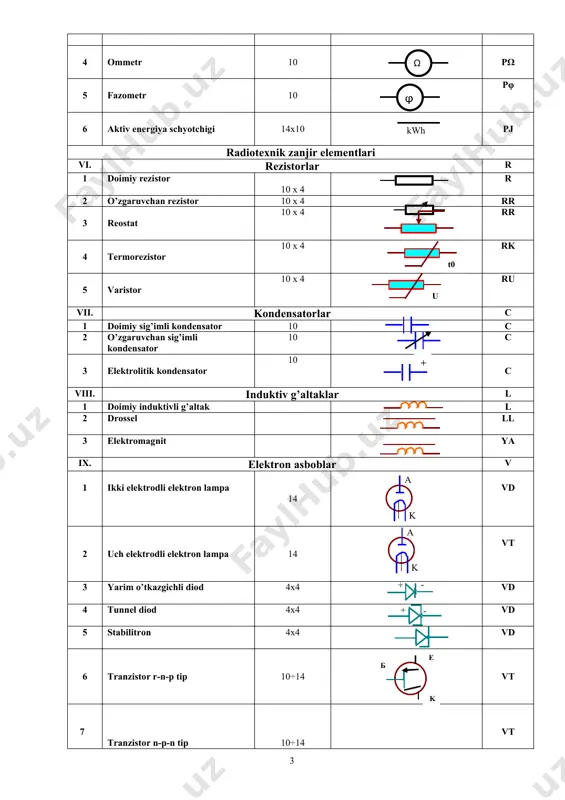

igan simlarning kesishish joyi xt iii. elektr energiya iste’molchilari 1 elektr dvigateli 10 mm ( m ) m 2 doimiy tok dvigateli 10 mm m 3 uch fazali tok dvigateli 20, 10 mm m 4 elektr isitish pechi 16x16 mm yek 5 cho’g’lanma elektr yoritish lampasi 6÷8 yel 6 lyuminessent lampa el iv. yordamchi elementlar 1 transformatorlar 10 mm t 2 tok tarnsformatori ta 3 elektromagnit stabilizator ts 4 kuchlanish transformatori tv 5 avtotransformator tv 6 eruvchan saqlagichlar 10 x 4 fu 7 tok relesi 12 x 6 ( i ) ka 8 kuchlanish relesi 12 x 6 ( u ) kv 9 issiqlik relesi 12 x 6 kk 10 avtomatik viklyuchatel 6, α=30° sf 10.1 viklyuchatel ulovchi 6, α=30° sbc 10.2 viklyuchatel uzuvchi 6, α=30° sbt v. elektr o’lchov asbolari r 1 ampermetr 10 ( a ) ra 2 voltmetr 10 ( v ) pv 3 vattmetr 10 ( …

3 / 105

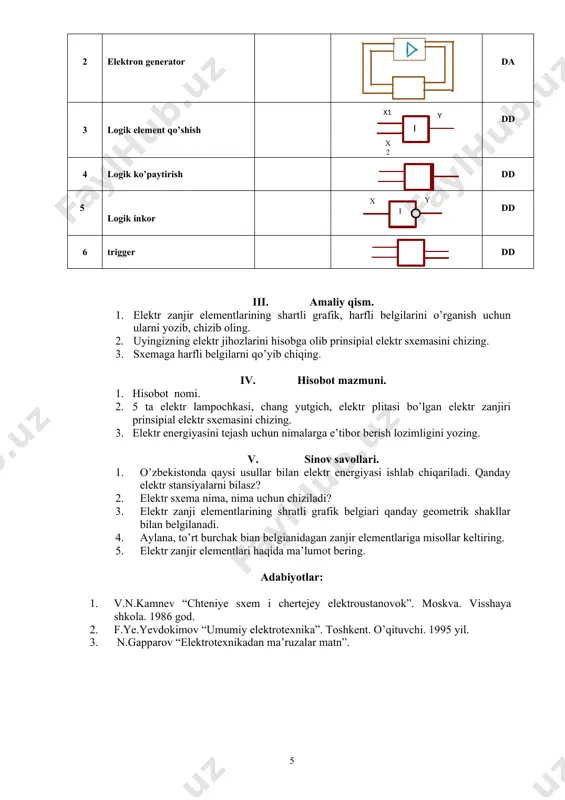

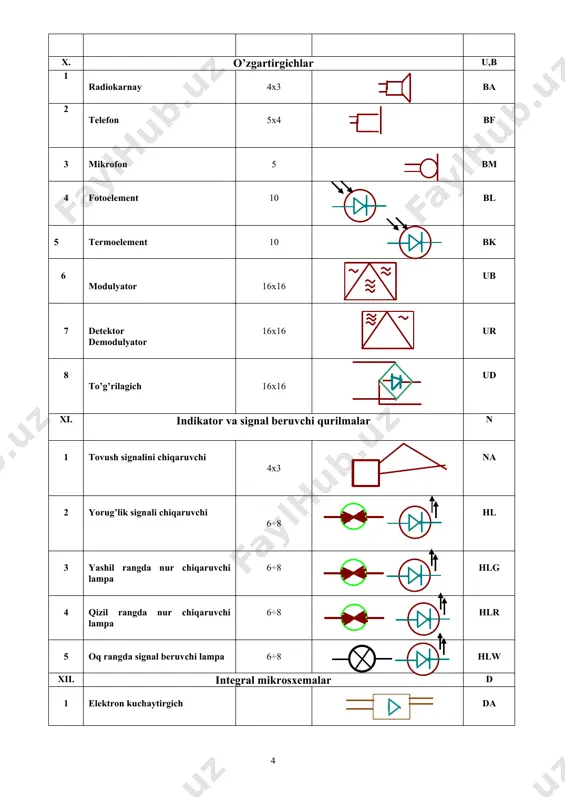

rangda signal beruvchi lampa 6÷8 hlw xii. integral mikrosxemalar d 1 elektron kuchaytirgich da 2 elektron generator da 3 logik element qo’shish ( x 2 x1 y i ) dd 4 logik ko’paytirish dd 5 logik inkor ( x i y ) dd 6 trigger dd iii. amaliy qism. 1. elektr zanjir elementlarining shartli grafik, harfli belgilarini o’rganish uchun ularni yozib, chizib oling. 2. uyingizning elektr jihozlarini hisobga olib prinsipial elektr sxemasini chizing. 3. sxemaga harfli belgilarni qo’yib chiqing. iv. hisobot mazmuni. 1. hisobot nomi. 2. 5 ta elektr lampochkasi, chang yutgich, elektr plitasi bo’lgan elektr zanjiri prinsipial elektr sxemasini chizing. 3. elektr energiyasini tejash uchun nimalarga e’tibor berish lozimligini yozing. v. sinov savollari. 1. o’zbekistonda qaysi usullar bilan elektr energiyasi ishlab chiqariladi. qanday elektr stansiyalarni bilasz? 2. elektr sxema nima, nima uchun chiziladi? 3. elektr zanji elementlarining shratli grafik belgiari qanday geometrik shakllar bilan belgilanadi. 4. aylana, to’rt burchak …

4 / 105

berish shakli kichik guruxlarda ta’lim ta’lim berish vositalari plakatlar, uslubiy ko’rsatma. ta’lim berish sharoiti o’quv xonasi monitoring va baholash masalani echish , savol-javob amaliy mashgulotining texnologik xaritasi ishlash bosqichlari, vaqti faoliyat mazmuni o`qituvchining talabaning 1-bosqich 1.1. o`quv xujjatlarini to`ldirish va talabalar davomatini tekshirish (10 minut) 1.2. o`quv mashg’ulotiga kirish (20 minut) o`qituvchi xujjatlarini tuldirib, talabalar davomatini olgandan so`ng mashg’ulot mavzusini e’lon qiladi. dars maqsadini aniq tushuntiradi. mashg’ulot tahlili davomida qo`llaniladigan o`qitish vositasi, uning ta’limiy imkoniyatlari va mashg’ulot bosqichlarini haqida batafsil tushuntiradi, shuningdek, har bir bosqich uchun ajratilgan vaqt hajmini aniqlaydi, darsdan kutilayotgan natijalarni eslatadi. talabalar mashg’ulot mavzusini hamda bosqichlari, qoidalari, kutilayotgan natijalarni aniq tushunib oladilar. elektr qarshilik ma’lumki, elektr zaryadlarning yo`nalgan harakatiga elektr toki deyiladi. elektr zaryadlari o`z xarakatida boshqa zaryad, atom va molekulalar bilan to`qnashadilar. bunda zaryadlarning tezligi va kinetik energiyasi kamayadi. lekin elektr maydon ta’sirida zaryadlarning tezligi yana oshadi. yangi to`qnashishda esa tezligi yana kamayadi. natijada o`tkazgichda zaryadlarning …

5 / 105

i f=50gts. transformator o`zagining aktiv kesim yuzasi s=7,6 sm2, magnit induktsiyaning amplituda qiymati vm=0,95 tl, ikkilamchi cho`lg’am o`ramlari soni w=40. transformatsiya koeffitsientini aniqlang. 7.3-masala. quvvati s =15kb*a bo`lgan transformatorning birlamchi cho`lg’ami kuchlanishi u=3v doimiy tok tarmog’iga ulangan. bunda ampermetrning ko`rsatishi i=25a. keyin transformator kuchlanishi 220v va chastotasi 50 gts bo`lgan o`zgaruvchan tok tarmog’iga ulandi. bunda salt yurishda ampremetrning ko`rsatishi i=6a, vattmetrniki rs=90vt. ikkilamchi cho`lg’amda kuchlanish u2=36 v. birlamchi va ikkilamchi cho`lg’amdagi isroflar bir-biriga teng: cosφ= 0,9 . quyidagilarni aniqlang: • birlamchi cho`lg’amning aktiv qarshiligi; • birlamchi cho`lg’amning to`la va induktiv qarshiliklari; • foydali ish koeffitsienti. 7.4-masala transformatorlarning salt yurishida birlamchi cho`lg’amning kuchlanishi u1=220v, tok ic=1.2 a, isroflari rs=150 vt. salt yurishdagi reaktiv qarshilikni aniqlang. 7.5-masala. uch fazali transformator o`ramlari soni w1=1836 va w2=135. birlamchi cho`lg’amning liniya kuchlanishi u1=300 v. tranformator cho`lg’amlari yulduz-yuluz (y/y) va yulduz-uchburchak (y/δ) usulida ulanganda transformatsiya koeffitsienti va ikkilamchi kuchlanishlarini aniqlang. 7.3-masala. 7.5-masala echish. amaliy mashg’ulot №7 …
