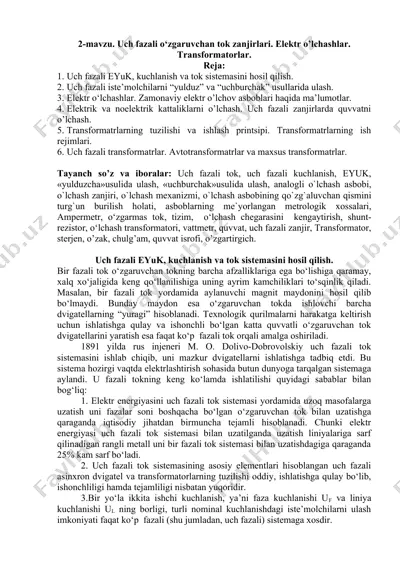

2-mavzu. uch fazali o‘zgaruvchan tok zanjirlari. elektr o’lchashlar. transformatorlar. reja: 1. uch fazali eyuk, kuchlanish va tok sistemasini hosil qilish. 2. uch fazali iste’molchilarni “yulduz” va “uchburchak” usullarida ulash. 3. elektr o‘lchashlar. zamonaviy elektr o’lchov asboblari haqida ma’lumotlar. 4. elektrik va noelektrik kattaliklarni o’lchash. uch fazali zanjirlarda quvvatni o’lchash. 5. transformatrlarning tuzilishi va ishlash printsipi. transformatrlarning ish rejimlari. 6. uch fazali transformatrlar. avtotransformatrlar va maxsus transformatrlar. tayanch so’z va iboralar: uch fazali tok, uch fazali kuchlanish, eyuk, «yulduzcha»usulida ulash, «uchburchak»usulida ulash, analogli o`lchash asbobi, o`lchash zanjiri, o`lchash mexanizmi, o`lchash asbobining qo`zg`aluvchan qismini turg`un burilish holati, asboblarning me`yorlangan metrologik xossalari, ampermetr, o‘zgarmas tok, tizim, o‘lchash chegarasini kengaytirish, shunt-rezistor, o‘lchash transformatori, vattmetr, quvvat, uch fazali zanjir, transformator, sterjen, o’zak, chulg’am, quvvat isrofi, o’zgartirgich. uch fazali eyuk, kuchlanish va tok sistemasini hosil qilish. bir fazali tok o‘zgaruvchan tokning barcha afzalliklariga ega bo‘lishiga qaramay, xalq xo‘jaligida keng qo‘llanilishiga uning ayrim kamchiliklari to‘sqinlik qiladi. masalan, …

2 / 41

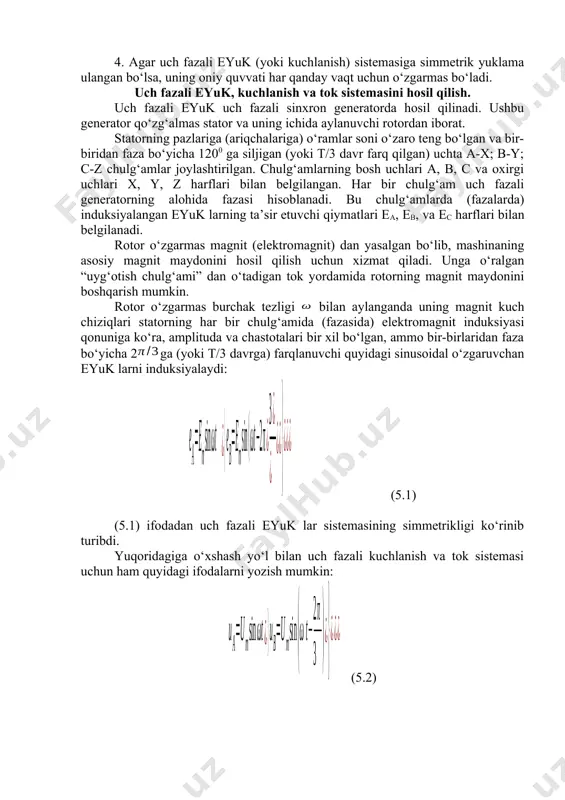

iq: 1. elektr energiyasini uch fazali tok sistemasi yordamida uzoq masofalarga uzatish uni fazalar soni boshqacha bo‘lgan o‘zgaruvchan tok bilan uzatishga qaraganda iqtisodiy jihatdan birmuncha tejamli hisoblanadi. chunki elektr energiyasi uch fazali tok sistemasi bilan uzatilganda uzatish liniyalariga sarf qilinadigan rangli metall uni bir fazali tok sistemasi bilan uzatishdagiga qaraganda 25% kam sarf bo‘ladi. 2. uch fazali tok sistemasining asosiy elementlari hisoblangan uch fazali asinxron dvigatel va transformatorlarning tuzilishi oddiy, ishlatishga qulay bo‘lib, ishonchliligi hamda tejamliligi nisbatan yuqoridir. 3.bir yo‘la ikkita ishchi kuchlanish, ya’ni faza kuchlanishi uf va liniya kuchlanishi ul ning borligi, turli nominal kuchlanishdagi iste’molchilarni ulash imkoniyati faqat ko‘p fazali (shu jumladan, uch fazali) sistemaga xosdir. 4. agar uch fazali eyuk (yoki kuchlanish) sistemasiga simmetrik yuklama ulangan bo‘lsa, uning oniy quvvati har qanday vaqt uchun o‘zgarmas bo‘ladi. uch fazali eyuk, kuchlanish va tok sistemasini hosil qilish. uch fazali eyuk uch fazali sinxron generatorda hosil qilinadi. ushbu generator qo‘zg‘almas …

3 / 41

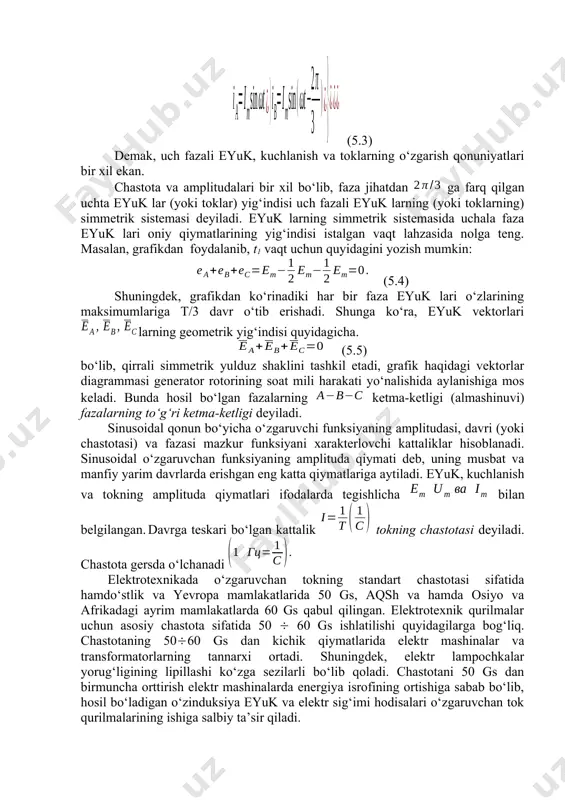

qlari statorning har bir chulg‘amida (fazasida) elektromagnit induksiyasi qonuniga ko‘ra, amplituda va chastotalari bir xil bo‘lgan, ammo bir-birlaridan faza bo‘yicha 2ga (yoki t/3 davrga) farqlanuvchi quyidagi sinusoidal o‘zgaruvchan eyuk larni induksiyalaydi: (5.1) (5.1) ifodadan uch fazali eyuk lar sistemasining simmetrikligi ko‘rinib turibdi. yuqoridagiga o‘xshash yo‘l bilan uch fazali kuchlanish va tok sistemasi uchun ham quyidagi ifodalarni yozish mumkin: (5.2) (5.3) demak, uch fazali eyuk, kuchlanish va toklarning o‘zgarish qonuniyatlari bir xil ekan. chastota va amplitudalari bir xil bo‘lib, faza jihatdan ga farq qilgan uchta eyuk lar (yoki toklar) yig‘indisi uch fazali eyuk larning (yoki toklarning) simmetrik sistemasi deyiladi. eyuk larning simmetrik sistemasida uchala faza eyuk lari oniy qiymatlarining yig‘indisi istalgan vaqt lahzasida nolga teng. masalan, grafikdan foydalanib, t1 vaqt uchun quyidagini yozish mumkin: (5.4) shuningdek, grafikdan ko‘rinadiki har bir faza eyuk lari o‘zlarining maksimumlariga t/3 davr o‘tib erishadi. shunga ko‘ra, eyuk vektorlari larning geometrik yig‘indisi quyidagicha. (5.5) bo‘lib, qirrali simmetrik …

4 / 41

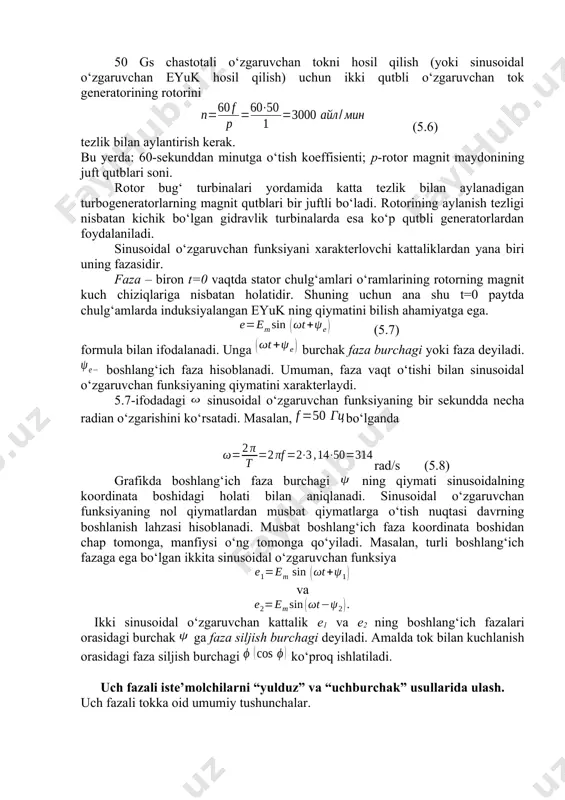

aqsh va hamda osiyo va afrikadagi ayrim mamlakatlarda 60 gs qabul qilingan. elektrotexnik qurilmalar uchun asosiy chastota sifatida 50 60 gs ishlatilishi quyidagilarga bog‘liq. chastotaning 5060 gs dan kichik qiymatlarida elektr mashinalar va transformatorlarning tannarxi ortadi. shuningdek, elektr lampochkalar yorug‘ligining lipillashi ko‘zga sezilarli bo‘lib qoladi. chastotani 50 gs dan birmuncha orttirish elektr mashinalarda energiya isrofining ortishiga sabab bo‘lib, hosil bo‘ladigan o‘zinduksiya eyuk va elektr sig‘imi hodisalari o‘zgaruvchan tok qurilmalarining ishiga salbiy ta’sir qiladi. 50 gs chastotali o‘zgaruvchan tokni hosil qilish (yoki sinusoidal o‘zgaruvchan eyuk hosil qilish) uchun ikki qutbli o‘zgaruvchan tok generatorining rotorini (5.6) tezlik bilan aylantirish kerak. bu yerda: 60-sekunddan minutga o‘tish koeffisienti; p-rotor magnit maydonining juft qutblari soni. rotor bug‘ turbinalari yordamida katta tezlik bilan aylanadigan turbogeneratorlarning magnit qutblari bir juftli bo‘ladi. rotorining aylanish tezligi nisbatan kichik bo‘lgan gidravlik turbinalarda esa ko‘p qutbli generatorlardan foydalaniladi. sinusoidal o‘zgaruvchan funksiyani xarakterlovchi kattaliklardan yana biri uning fazasidir. faza – biron t=0 …

5 / 41

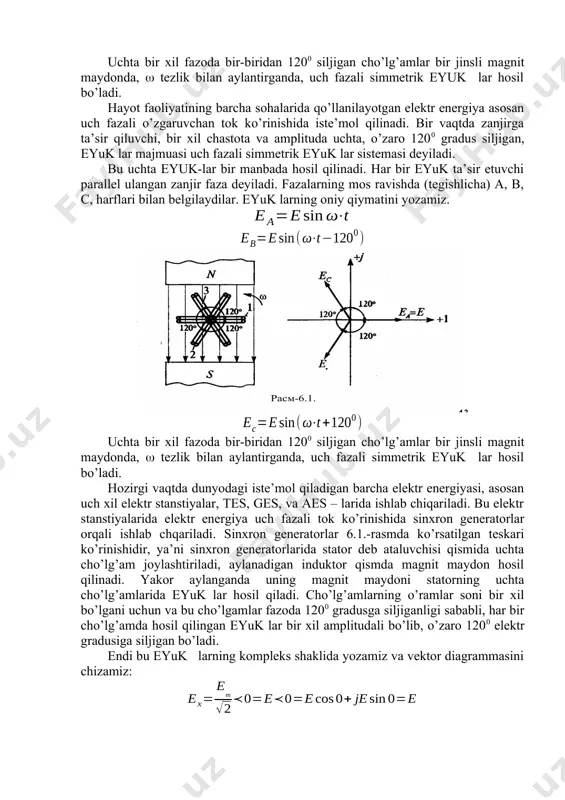

lanish lahzasi hisoblanadi. musbat boshlang‘ich faza koordinata boshidan chap tomonga, manfiysi o‘ng tomonga qo‘yiladi. masalan, turli boshlang‘ich fazaga ega bo‘lgan ikkita sinusoidal o‘zgaruvchan funksiya va ikki sinusoidal o‘zgaruvchan kattalik e1 va e2 ning boshlang‘ich fazalari orasidagi burchak ga faza siljish burchagi deyiladi. amalda tok bilan kuchlanish orasidagi faza siljish burchagi ko‘proq ishlatiladi. uch fazali iste’molchilarni “yulduz” va “uchburchak” usullarida ulash. uch fazali tokka oid umumiy tushunchalar. uchta bir xil fazoda bir-biridan 1200 siljigan cho’lg’amlar bir jinsli magnit maydonda, tezlik bilan aylantirganda, uch fazali simmetrik eyuk lar hosil bo’ladi. hayot faoliyatining barcha sohalarida qo’llanilayotgan elektr energiya asosan uch fazali o’zgaruvchan tok ko’rinishida iste’mol qilinadi. bir vaqtda zanjirga ta’sir qiluvchi, bir xil chastota va amplituda uchta, o’zaro 1200 gradus siljigan, eyuk lar majmuasi uch fazali simmetrik eyuk lar sistemasi deyiladi. bu uchta eyuk-lar bir manbada hosil qilinadi. har bir eyuk ta’sir etuvchi parallel ulangan zanjir faza deyiladi. fazalarning mos ravishda (tegishlicha) a, …
