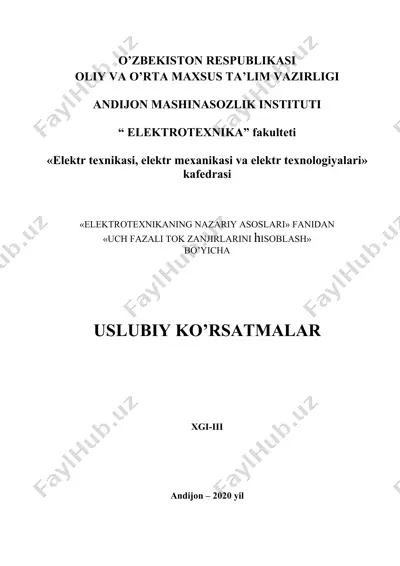

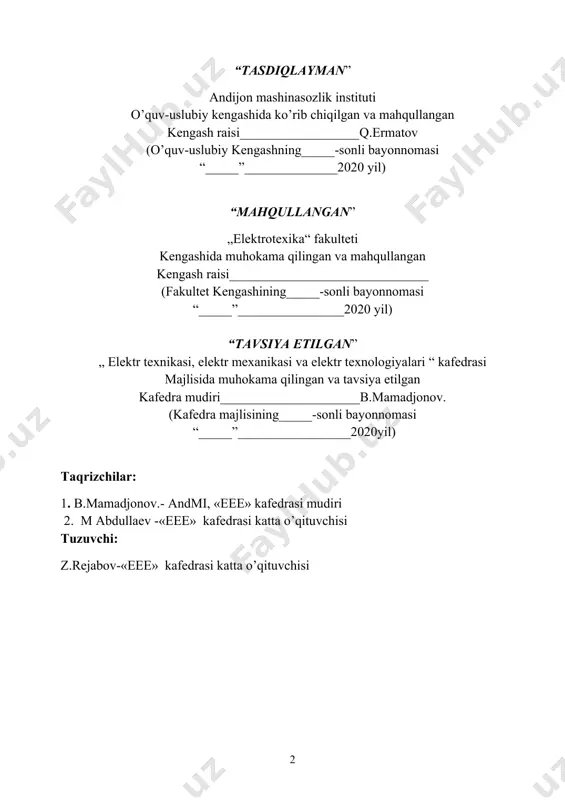

мб и ссо республики узбекиctан o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi andijon mashinasozlik instituti “ elektrotexnika” fakulteti «elektr texnikasi, elektr mexanikasi va elektr texnologiyalari» kafedrasi «elektrotexnikaning nazariy asoslari» fanidan «uch fazali tok zanjirlarini hisoblash» bo’yicha uslubiy ko’rsatmalar xgi-iii andijon – 2020 yil “tasdiqlayman” andijon mashinasozlik instituti o’quv-uslubiy kengashida ko’rib chiqilgan va mahqullangan kengash raisi__________________q.ermatov (o’quv-uslubiy kengashning_____-sonli bayonnomasi “_____”______________2020 yil) “mahqullangan” „elektrotexika“ fakulteti kengashida muhokama qilingan va mahqullangan kengash raisi______________________________ (fakultet kengashining_____-sonli bayonnomasi “_____”________________2020 yil) “tavsiya etilgan” „ elektr texnikasi, elektr mexanikasi va elektr texnologiyalari “ kafedrasi majlisida muhokama qilingan va tavsiya etilgan kafedra mudiri_____________________b.mamadjonov. (kafedra majlisining_____-sonli bayonnomasi “_____”_________________2020yil) taqrizchilar: 1. b.mamadjonov.- andmi, «eee» kafedrasi mudiri 2. m abdullaev -«eee» kafedrasi katta o’qituvchisi tuzuvchi: z.rejabov-«eee» kafedrasi katta o’qituvchisi ushbu uslubiy ko’rsatmalar 5520200-elektroenergetika, 514900-kasbiy tahlim (ee), 5310700-elektr texnikasi, elektr mexanikasi va elektr texnologiyasi yo’nalishlarining talabalari uchun «elektrotexnikaning nazariy asoslari» fanidan « uch fazali tok zanjirlarini hisoblash » bo’yicha xisob-grafik ishini …

2 / 37

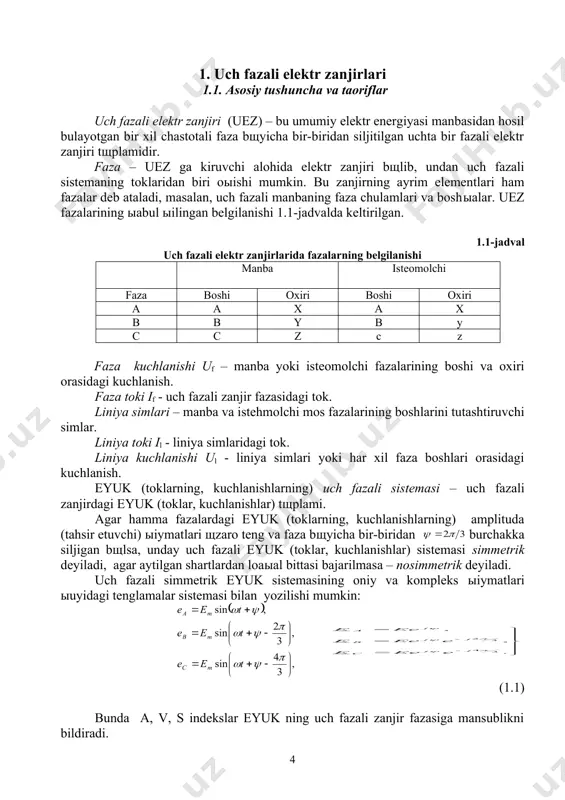

uez) – bu umumiy elektr energiyasi manbasidan hosil bulayotgan bir xil chastotali faza bщyicha bir-biridan siljitilgan uchta bir fazali elektr zanjiri tщplamidir. faza – uez ga kiruvchi alohida elektr zanjiri bщlib, undan uch fazali sistemaning toklaridan biri oыishi mumkin. bu zanjirning ayrim elementlari ham fazalar deb ataladi, masalan, uch fazali manbaning faza chulamlari va boshыalar. uez fazalarining ыabul ыilingan belgilanishi 1.1-jadvalda keltirilgan. 1.1-jadval uch fazali elektr zanjirlarida fazalarning belgilanishi manba isteomolchi faza boshi oxiri boshi oxiri a a x a x b b y b y c c z c z faza kuchlanishi uf – manba yoki isteomolchi fazalarining boshi va oxiri orasidagi kuchlanish. faza toki if - uch fazali zanjir fazasidagi tok. liniya simlari – manba va istehmolchi mos fazalarining boshlarini tutashtiruvchi simlar. liniya toki il - liniya simlaridagi tok. liniya kuchlanishi ul - liniya simlari yoki har xil faza boshlari orasidagi kuchlanish. eyuk (toklarning, kuchlanishlarning) uch fazali sistemasi …

3 / 37

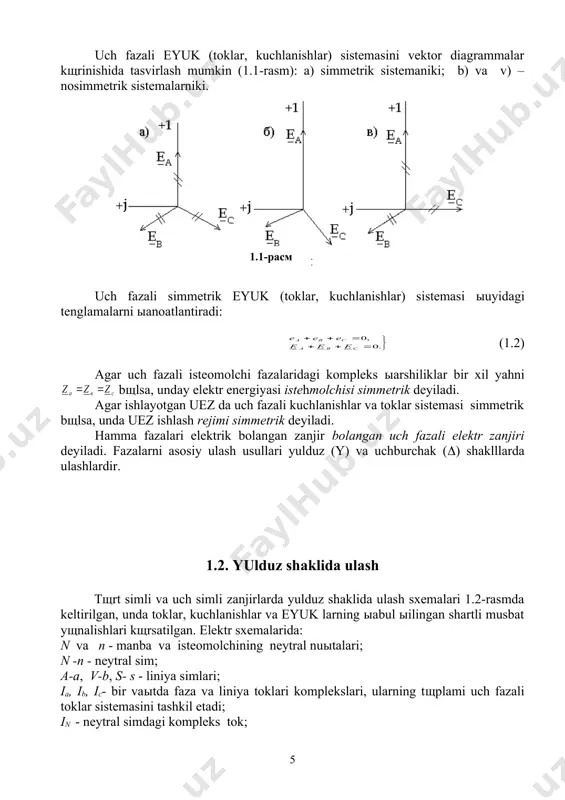

energiyasi istehmolchisi simmetrik deyiladi. agar ishlayotgan uez da uch fazali kuchlanishlar va toklar sistemasi simmetrik bщlsa, unda uez ishlash rejimi simmetrik deyiladi. hamma fazalari elektrik bolangan zanjir bolangan uch fazali elektr zanjiri deyiladi. fazalarni asosiy ulash usullari yulduz (y) va uchburchak (() shaklllarda ulashlardir. 1.2. yulduz shaklida ulash tщrt simli va uch simli zanjirlarda yulduz shaklida ulash sxemalari 1.2-rasmda keltirilgan, unda toklar, kuchlanishlar va eyuk larning ыabul ыilingan shartli musbat yщnalishlari kщrsatilgan. elektr sxemalarida: n va n - manba va isteomolchining neytral nuыtalari; n -n - neytral sim; a-a, v-b, s- s - liniya simlari; ia, ib, ic- bir vaыtda faza va liniya toklari komplekslari, ularning tщplami uch fazali toklar sistemasini tashkil etadi; in - neytral simdagi kompleks tok; uab, ubc, uca - manbaning liniya kuchlanishlari, masalan, uab – a va v liniya simlari, yoki manbaning a va v fazalari boshlari orasidagi liniya kuchlanishidir; - manbaning faza kuchlanishlaridir; - isteomolchining …

4 / 37

, , - isteomolchi fazasining kompleks щtkazuvchanliklari, - neytral sim kompleks щtkazuvchanligi. yulduz shaklida ulanganda liniya va faza toklari teng bщladi . , , kuchlanishlar kirxgofning ikkinchi ыonuni bщyicha aniыlanadi. 1.2-rasmda keltirilgan sxema bщyicha ыuyidagilarni yozish mumkin: , , , (1.6) bunda - manba va isteomolchi neytral nuыtalari orasidagi kuchlanish . (1.7) uch simli zanjirlarda (1.2, a-rasm) , , kuchlanishlarni manbaning liniya kuchlanishlari orыali topish mumkin, tugun potentsiallari usulidan foydalanib ыuyidagilarni yozamiz: , , (1.8) . isteomolchining faza kuchlanishlari va liniya simlaridagi kuchlanishlar pasayishi (1.9) isteomolchi ыismalaridagi liniya kuchlanishlari (1.10) bundan ligi kelib chiыadi. simmetrik sistemada kuchlanish . 1.3. uchburchak shaklida ulash ulanish sxemasi va barcha elektrik miыdorlarning ыabul ыilingan shartli musbat yщnalishlari 1.3-rasmda kщrsatilgan. a, v va s tugunlarda bir faza oxiri boshыa faza boshi bilan ulangan, isteomolchining a, b va s tugunlarida ham shunday ulanish bщladi. , , toklar faza toklari , , bilan ыuyidagicha bolangan: , , …

5 / 37

malarga ыarang), isteomolchi ыismalaridagi liniya kuchlanishlari , , esa (1.15) bщyicha va nihoyat (1.14) bщyicha faza toklari , , aniыlanadi. 1.4. uch fazali zanjirda ыuvvat uch fazali zanjirda tщla, aktiv va reaktiv faza ыuvvatlari bir fazali zanjirdagi kabi aniыlanadi: (1.18) bunda - faza tokining ыщshma kompleksi. uch fazali isteomolchi yoki manbaning ыuvvati (1.19) uch fazali zanjirning simmetrik rejimida (1.20) 1.5. masalalar yechish namunalari 1.5.1. uch fazali generatorga simmetrik elektr energiya isteomolchisi ulangan (1.2,b-rasmga ыarang). generatorning liniya kuchlanishi ul=220 v, o’tkazgich simlar ыarshiligi , isteomolchining ыarshiligi . generatorning faza kuchlanishi, toklari, isteomolchining faza va liniya kuchlanishlari, liniya simlarida kuchlanish tushuvi, isteomolchining ыuvvati aniыlansin. kuchlanish va toklar uchun vektor diagramma ыurilsin. echish: uch fazali zanjirning ish rejimi simmetrik bo’lgani uchun, neytral nuыtalar orasidagi kuchlanish un=0 bщladi. 1. generator liniya kuchlanishlarining simmetrik sistemasida faza kuchlanishi . 2. agar ni sof haыiыiy sondan iborat kuchlanish deb ыabul ыilinsa, u holda generator faza kuchlanishlarining kompleks …
