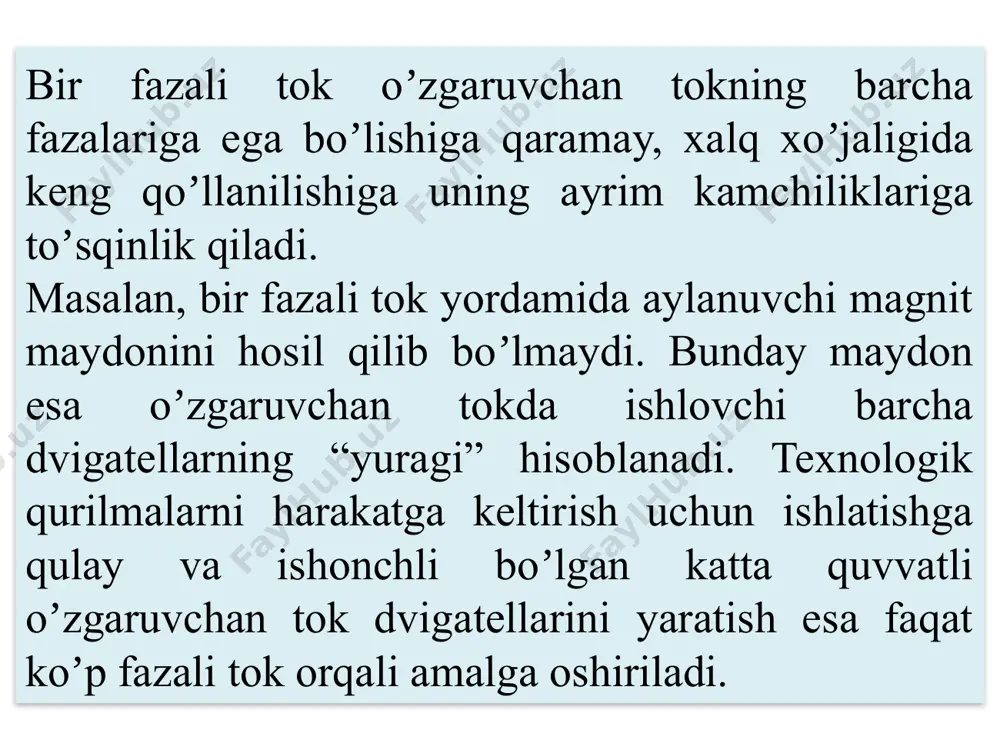

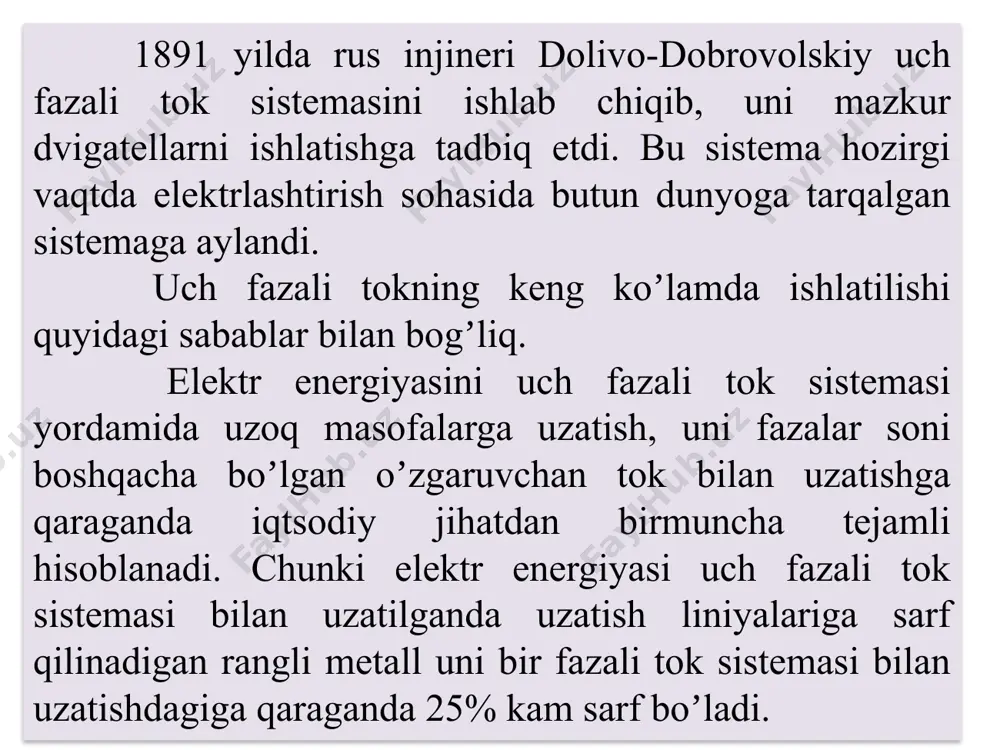

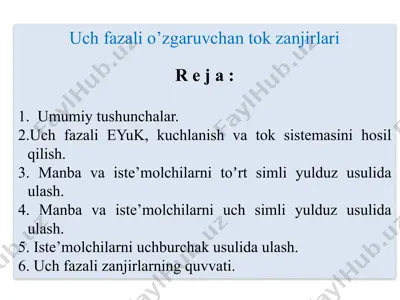

1732303447.pptx /docprops/thumbnail.jpeg uch fazali o’zgaruvchan tok zanjirlari uch fazali o’zgaruvchan tok zanjirlari r e j а : umumiy tushunchаlаr. uch fаzаli eyuk, kuchlаnish vа tok sistemаsini hosil qilish. mаnbа vа iste’molchilаrni toʼrt simli yulduz usulidа ulаsh. mаnbа vа iste’molchilаrni uch simli yulduz usulidа ulаsh. iste’molchilаrni uchburchаk usulidа ulаsh. uch fаzаli zаnjirlаrning quvvаti. 1 bir fazali tok oʼzgaruvchan tokning barcha fazalariga ega boʼlishiga qaramay, xalq xoʼjaligida keng qoʼllanilishiga uning ayrim kamchiliklariga toʼsqinlik qiladi. masalan, bir fazali tok yordamida aylanuvchi magnit maydonini hosil qilib boʼlmaydi. bunday maydon esa oʼzgaruvchan tokda ishlovchi barcha dvigatellarning “yuragi” hisoblanadi. texnologik qurilmalarni harakatga keltirish uchun ishlatishga qulay va ishonchli boʼlgan katta quvvatli oʼzgaruvchan tok dvigatellarini yaratish esa faqat koʼp fazali tok orqali amalga oshiriladi. 1891 yilda rus injineri dolivo-dobrovolskiy uch fazali tok sistemasini ishlab chiqib, uni mazkur dvigatellarni ishlatishga tadbiq etdi. bu sistema hozirgi vaqtda elektrlashtirish sohasida butun dunyoga tarqalgan sistemaga aylandi. uch fazali tokning keng koʼlamda …

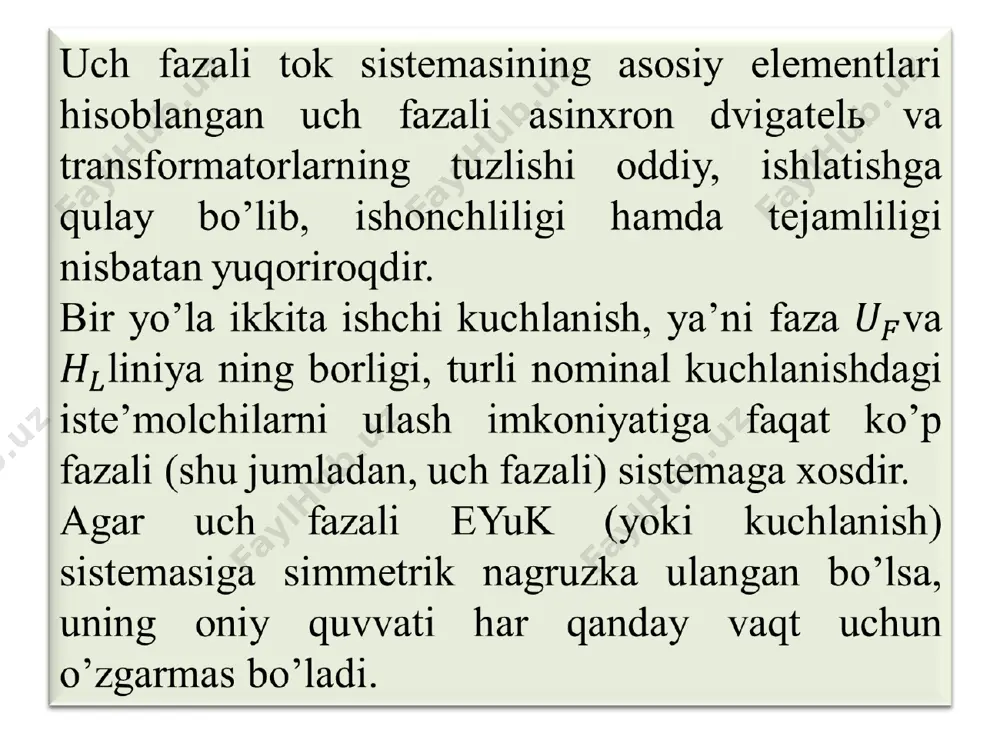

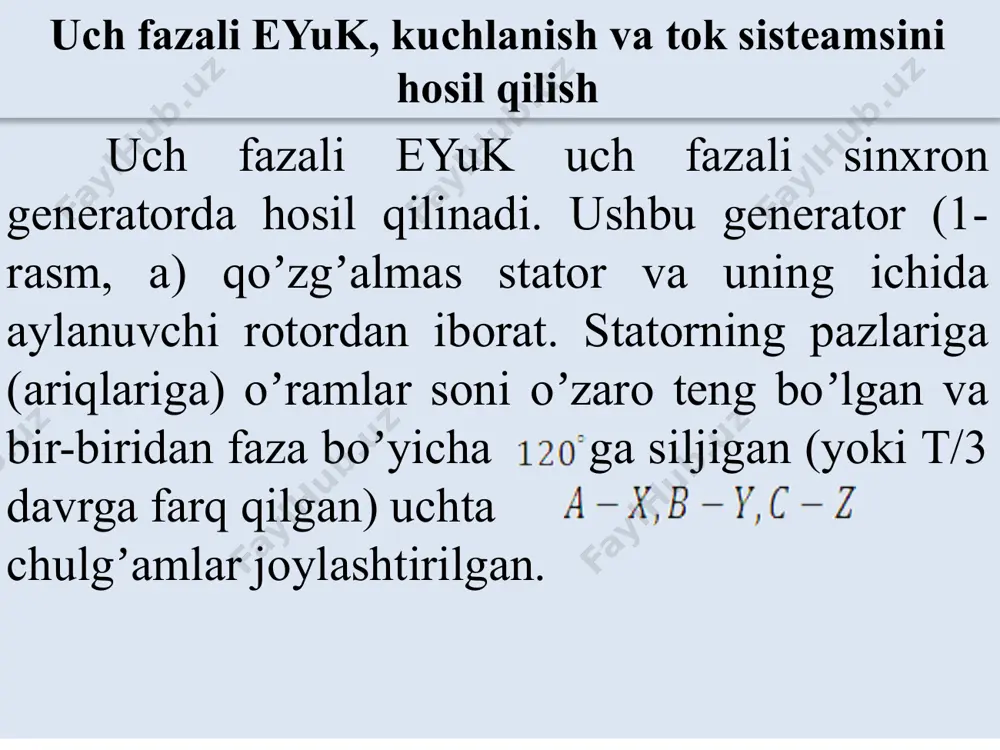

fazali eyuk, kuchlanish va tok sisteamsini hosil qilish chulgʼamlarning bosh uchlari harflari bilan belgilangan. har bir chulgʼam uch fazali generatorning alohida fazasi hisoblanadi. eyuk larning taʼsir etuvchi qiymatlari harflari bilan belgilanadi. rotor oʼzgarmas magnit (elektromagnit) dan yasalgan boʼlib, mashinaning asosiy magnit maydonini hosil qilish uchun hizmat qiladi. unga oʼralgan “uygʼotish chulgʼami” dan oʼtadigan tok yordamida rotorning magnit maydonini boshqarish mumkin. rotor oʼzgarmas burchak tezligi ω bilan aylanganda uning magnit kuch chiziqlari statorning har bir chulgʼamida (fazasida) elektromagnit induktsiya qonuniga koʼra, amplituda va chastotalari bir xil boʼlgan, ammo bir biridan faza boʼyicha 2π/3 ga (yoki t/3 davrda) farqlanuvchi quyidagi sinusoidal oʼzgaruvchan eyuk larni induktsiyalaydi: yuqoridagiga oʼxshash yoʼl bilan uch fazali kuchlanish va tok sistemasi uchun ham quyidagi ifodalarni yozish mumkin: shuningdek, grafikdan koʼrinadiki har bir faza eyuk lari oʼzlarining maksimumlariga t/3 davr oʼtib erishadi. shunga koʼra, eyuk vektorlari larning geometrik yigʼindisi quyidagicha (1-rasm, v) boʼlib, qirrali simmetrik yuldz shaklini tashkil etadi. …

rlashtiruvchi simlar liniya simlari deyiladi. аna shu simlardan oʼtadiga toklar liniya toklari deyiladi va ular il deb belgilanadi. manba va isteʼmolchining bir nomli fazalaridan oʼtadigan toklar faza toklari deyiladi va ular if deb belgilanadi. yulduz usuli bilan belgilashda manba va isteʼmolchining bir nomli fazalari ketma-ket ulangani uchun liniya va faza toklari oʼzaro teng boʼladi. ixtiyoriy liniya simi (manba yoki isteʼmolchining bosh uchi) bilan nolinchi sim (nolinchi nuqta) orasidagi kuchlanish faza kuchlanishi deyiladi va ular tegishlicha (yoki ) tarzda belgilanadi. istalgan ikkita liniya simi (yoki manba bilan isteʼmolchining istalgan ikkita bosh uchlari) orasidagi kuchlanish liniya kuchlanishi deyiladi. ularni (yoki ) tarzda yozish qabul qilingan. isteʼmolchining faza qarshiliklari uch fazali manbaning (yoki tarmoqning) faza kuchlanishiga ulansa, u holda isteʼmolchining har bir fazadagi tok va quvvat koeffitsienti quyidagi formulalar yordamida aniqlanadi: uch fazali eyuk, kuchlanish va toklarning shartli musbat yoʼnalishi 2-rasmdagi sxemada koʼrsatilgandek qabul qilinadi. ushbu rasmda tokning musbat yoʼnalishi qilib generatordan isteʼmolchiga …

nishlarining vektorlari farq bilan chiziladi. soʼngra faza toklari kuchlanishlarga nisbatan kechikuvchi burchaklar ostida chizilib, tok ning qiymati (3) ifodaga binoan aniqlanadi. toʼrt simli sistemada uch fazali zanjirning har bir fazasi zanjirning har bir fazasi mustaqil zanjir hisoblanadi. faza qarshiliklarining qiymatidan qatʼi nazar uchala faza kuchlanishi oʼzaro teng, yaʼni biron fazadagi qarshilikning oʼzgarishi shu fazada va nolinchi simdagi tokning oʼzgarishiga sabab boʼladi. аgar nosimmetrik nagruzkada nolinchi sim uzilsa, nagruzkasi kichikroq fazaning kuchlanishi nominaldan ortib ketib, shu fazadagi qarshilik qiziydi yoki kuyib ketadi. nagruzkasi kattaroq fazaning kuchlanishi esa nominaldan kamayib tarmoqdan kamroq quvvat oladi. shuning uchun nosimmetrik nagruzkada faza kuchlanishlarining simmetriyasini saqlash maqsadida nolinchi simga saqlagich qoʼyilmaydi. uch fazali notekis nagruzkaga, asosan, elektr yoritish asboblari va maishiy isteʼmolchilar kiradi. faza va liniya kuchlanishlari orasidagi nisbat. аgar 2-rasmdagi sxemada zanjirni aylanib chiqishda yoʼnalishni dan ga va dan ga va nixoyat dan ga qarab olinsa, u holda liniya kuchlanishlari faza kuchlanishlarining geometrik ayirmasiga teng …

) fazalariga ulanadigan qarshiliklar oʼzaro teng va bir xil xarakterga, yaʼni bir xil sigʼim va bir xil induktivlikka ega boʼlsa, bunday nagruzka simmetrik hisoblanadi. simmetrik nagruzkada liniya toklarining yigʼindisi nolga teng, yaʼni ifodaga mos vektor diagramma 5-rasm, a da koʼrsatilgan. ushbu vektorlar diagrammasidan koʼrinadiki, simmetrik nagruzkada nolinchi simdan tok oʼtmaydi. u holda nolinchi sigma ehtiyoj qolmay, manba va isteʼmolchini uch simli yulduz usulida ulash mumkin boʼladi (5-rasm, b). uch fazali simmetrik isteʼmolchilarga uch fazali asinxron dvigatellar, uch fazali induksinon pechlar,shuningdek uch fazali simmetrik nagruzka hosil qiluvchi barcha isteʼmolchilar misol boʼla oladi. simmetrik nagruzkada faza va liniya kuchlanishlari oʼzaro teng boʼladi. uch simli yulduz ulashda ifoda nagruzka simmetrik boʼlganidagina kuchga ega. iste’molchilаrni uchburchаk usulidа ulаsh. uch fazali tok isteʼmolchilarini uchburchak usulida ulash deb, birinchi fazaning oxirgi uchi ni ikkinchi fazaning bosh uchi bilan, ikkinchi fazaning oxirgi uchi ni uchinchi fazaning bosh uchi bilan va uchunchi fazaning oxirgi uchi ni birinchi fazaning …
