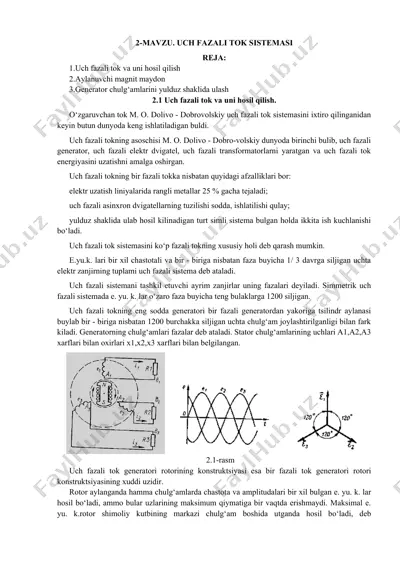

2-mavzu. uch fazali tok sistemasi reja: 1.uch fazali tok va uni hosil qilish 2.aylanuvchi magnit maydon 3.generator chulg‘amlarini yulduz shaklida ulash 2.1 uch fazali tok va uni hosil qilish. o‘zgaruvchan tok m. o. dolivo - dobrovolskiy uch fazali tok sistemasini ixtiro qilinganidan keyin butun dunyoda keng ishlatiladigan buldi. uch fazali tokning asoschisi m. o. dolivo - dobro-volskiy dunyoda birinchi bulib, uch fazali generator, uch fazali elektr dvigatel, uch fazali transformatorlarni yaratgan va uch fazali tok energiyasini uzatishni amalga oshirgan. uch fazali tokning bir fazali tokka nisbatan quyidagi afzalliklari bor: elektr uzatish liniyalarida rangli metallar 25 % gacha tejaladi; uch fazali asinxron dvigatellarning tuzilishi sodda, ishlatilishi qulay; yulduz shaklida ulab hosil kilinadigan turt simli sistema bulgan holda ikkita ish kuchlanishi bo‘ladi. uch fazali tok sistemasini ko‘p fazali tokning xususiy holi deb qarash mumkin. e.yu.k. lari bir xil chastotali va bir - biriga nisbatan faza buyicha 1/ 3 davrga siljigan uchta elektr …

2 / 12

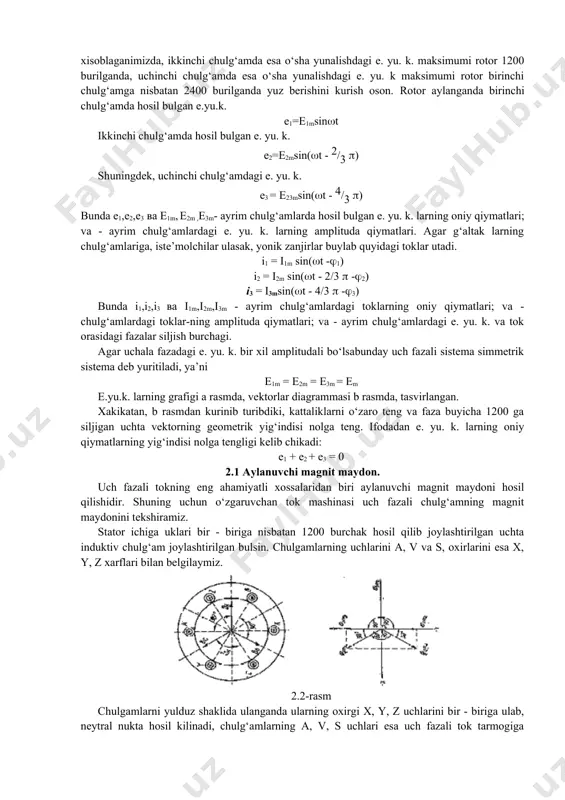

a utganda hosil bo‘ladi, deb xisoblaganimizda, ikkinchi chulg‘amda esa o‘sha yunalishdagi e. yu. k. maksimumi rotor 1200 burilganda, uchinchi chulg‘amda esa o‘sha yunalishdagi e. yu. k maksimumi rotor birinchi chulg‘amga nisbatan 2400 burilganda yuz berishini kurish oson. rotor aylanganda birinchi chulg‘amda hosil bulgan e.yu.k. e1=e1msin(t ikkinchi chulg‘amda hosil bulgan e. yu. k. e2=e2msin((t - 2/3 () shuningdek, uchinchi chulg‘amdagi e. yu. k. e3 = e23msin((t - 4/3 () bunda е1,е2,е3 ва е1m, е2m ,е3m- ayrim chulg‘amlarda hosil bulgan e. yu. k. larning oniy qiymatlari; va - ayrim chulg‘amlardagi e. yu. k. larning amplituda qiymatlari. agar g‘altak larning chulg‘amlariga, iste’molchilar ulasak, yonik zanjirlar buylab quyidagi toklar utadi. i1 = i1m sin((t -(1) i2 = i2m sin((t - 2/3 ( -(2) i3 = i3msin((t - 4/3 ( -(3) bunda i1,i2,i3 ва i1m,i2m,i3m - ayrim chulg‘amlardagi toklarning oniy qiymatlari; va - chulg‘amlardagi toklar-ning amplituda qiymatlari; va - ayrim chulg‘amlardagi e. yu. k. va …

3 / 12

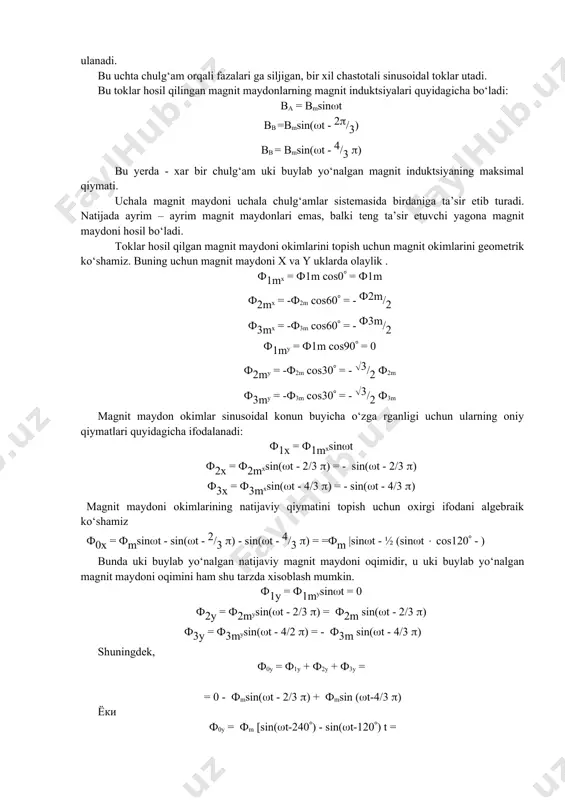

ulanganda ularning oxirgi x, y, z uchlarini bir - biriga ulab, neytral nukta hosil kilinadi, chulg‘amlarning a, v, s uchlari esa uch fazali tok tarmogiga ulanadi. bu uchta chulg‘am orqali fazalari ga siljigan, bir xil chastotali sinusoidal toklar utadi. bu toklar hosil qilingan magnit maydonlarning magnit induktsiyalari quyidagicha bo‘ladi: ba = bmsin(t bb =bmsin((t - 2(/3) bb = bmsin((t - 4/3 () bu yerda - xar bir chulg‘am uki buylab yo‘nalgan magnit induktsiyaning maksimal qiymati. uchala magnit maydoni uchala chulg‘amlar sistemasida birdaniga ta’sir etib turadi. natijada ayrim – ayrim magnit maydonlari emas, balki teng ta’sir etuvchi yagona magnit maydoni hosil bo‘ladi. toklar hosil qilgan magnit maydoni okimlarini topish uchun magnit okimlarini geometrik ko‘shamiz. buning uchun magnit maydoni x va y uklarda olaylik . ф1mx = ф1m cos0( = ф1m ф2mx = -ф2m cos60( = - ф2m/2 ф3mx = -ф3m cos60( = - ф3m/2 ф1my = ф1m cos90( = 0 ф2my …

4 / 12

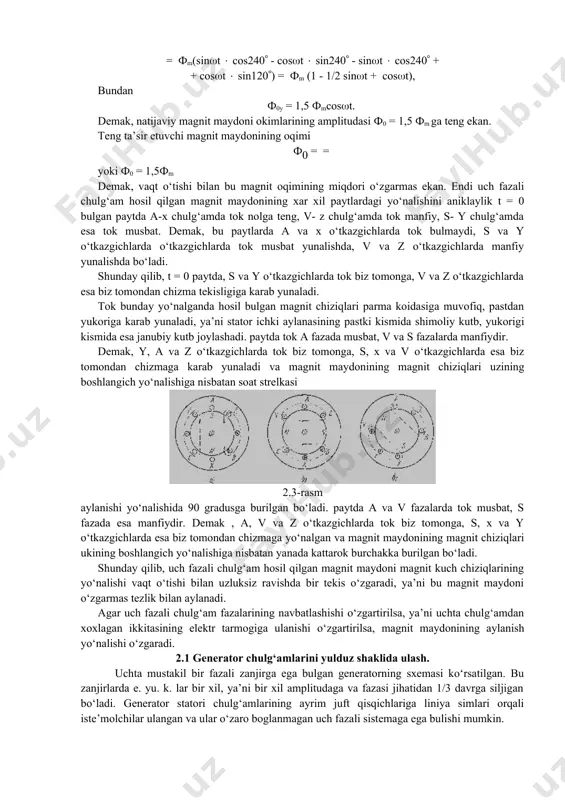

teng ekan. teng ta’sir etuvchi magnit maydonining oqimi ф0 = = yoki ф0 = 1,5фm demak, vaqt o‘tishi bilan bu magnit oqimining miqdori o‘zgarmas ekan. endi uch fazali chulg‘am hosil qilgan magnit maydonining xar xil paytlardagi yo‘nalishini aniklaylik t = 0 bulgan paytda a-x chulg‘amda tok nolga teng, v- z chulg‘amda tok manfiy, s- y chulg‘amda esa tok musbat. demak, bu paytlarda a va x o‘tkazgichlarda tok bulmaydi, s va y o‘tkazgichlarda o‘tkazgichlarda tok musbat yunalishda, v va z o‘tkazgichlarda manfiy yunalishda bo‘ladi. shunday qilib, t = 0 paytda, s va y o‘tkazgichlarda tok biz tomonga, v va z o‘tkazgichlarda esa biz tomondan chizma tekisligiga karab yunaladi. tok bunday yo‘nalganda hosil bulgan magnit chiziqlari parma koidasiga muvofiq, pastdan yukoriga karab yunaladi, ya’ni stator ichki aylanasining pastki kismida shimoliy kutb, yukorigi kismida esa janubiy kutb joylashadi. paytda tok a fazada musbat, v va s fazalarda manfiydir. demak, y, a va z …

5 / 12

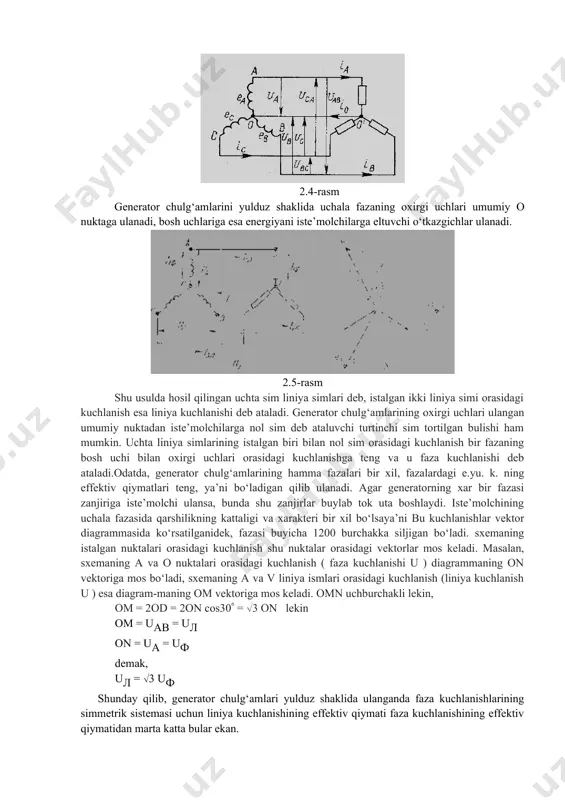

hta mustakil bir fazali zanjirga ega bulgan generatorning sxemasi ko‘rsatilgan. bu zanjirlarda e. yu. k. lar bir xil, ya’ni bir xil amplitudaga va fazasi jihatidan 1/3 davrga siljigan bo‘ladi. generator statori chulg‘amlarining ayrim juft qisqichlariga liniya simlari orqali iste’molchilar ulangan va ular o‘zaro boglanmagan uch fazali sistemaga ega bulishi mumkin. 2.4-rasm generator chulg‘amlarini yulduz shaklida uchala fazaning oxirgi uchlari umumiy o nuktaga ulanadi, bosh uchlariga esa energiyani iste’molchilarga eltuvchi o‘tkazgichlar ulanadi. 2.5-rasm shu usulda hosil qilingan uchta sim liniya simlari deb, istalgan ikki liniya simi orasidagi kuchlanish esa liniya kuchlanishi deb ataladi. generator chulg‘amlarining oxirgi uchlari ulangan umumiy nuktadan iste’molchilarga nol sim deb ataluvchi turtinchi sim tortilgan bulishi ham mumkin. uchta liniya simlarining istalgan biri bilan nol sim orasidagi kuchlanish bir fazaning bosh uchi bilan oxirgi uchlari orasidagi kuchlanishga teng va u faza kuchlanishi deb ataladi.odatda, generator chulg‘amlarining hamma fazalari bir xil, fazalardagi e.yu. k. ning effektiv qiymatlari teng, ya’ni …
