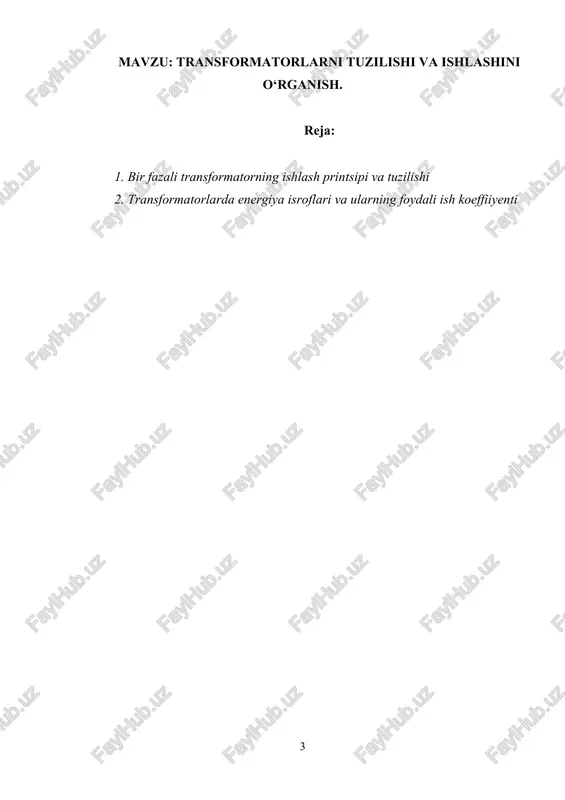

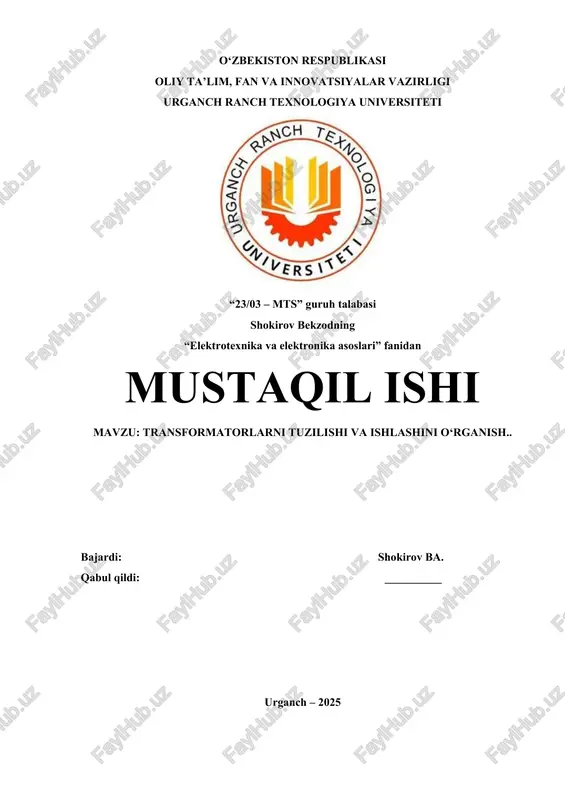

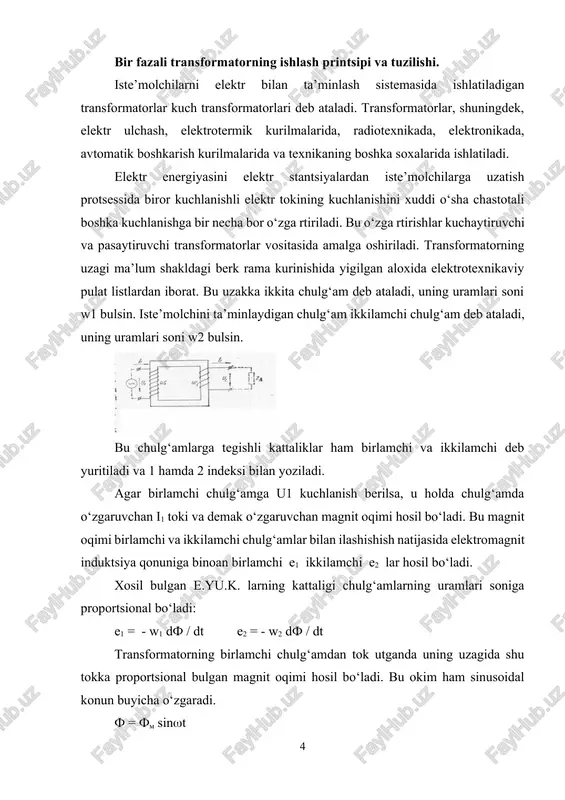

transformatorlar o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi shokirov bekzodning “elektrotexnika va elektronika asoslari” fanidan mustaqil ishi mavzu: transformatorlarni tuzilishi va ishlashini o‘rganish.. bajardi: shokirov ba. qabul qildi: __________ urganch – 2025 mavzu: transformatorlarni tuzilishi va ishlashini o‘rganish. reja: 1. bir fazali transformatorning ishlash printsipi va tuzilishi 2. transformatorlarda energiya isroflari va ularning foydali ish koeffiiyenti bir fazali transformatorning ishlash printsipi va tuzilishi. iste’molchilarni elektr bilan ta’minlash sistemasida ishlatiladigan transformatorlar kuch transformatorlari deb ataladi. transformatorlar, shuningdek, elektr ulchash, elektrotermik kurilmalarida, radiotexnikada, elektronikada, avtomatik boshkarish kurilmalarida va texnikaning boshka soxalarida ishlatiladi. elektr energiyasini elektr stantsiyalardan iste’molchilarga uzatish protsessida biror kuchlanishli elektr tokining kuchlanishini xuddi o‘sha chastotali boshka kuchlanishga bir necha bor o‘zga rtiriladi. bu o‘zga rtirishlar kuchaytiruvchi va pasaytiruvchi transformatorlar vositasida amalga oshiriladi. transformatorning uzagi ma’lum shakldagi berk rama kurinishida yigilgan aloxida elektrotexnikaviy pulat listlardan iborat. bu uzakka ikkita chulg‘am deb …

2 / 11

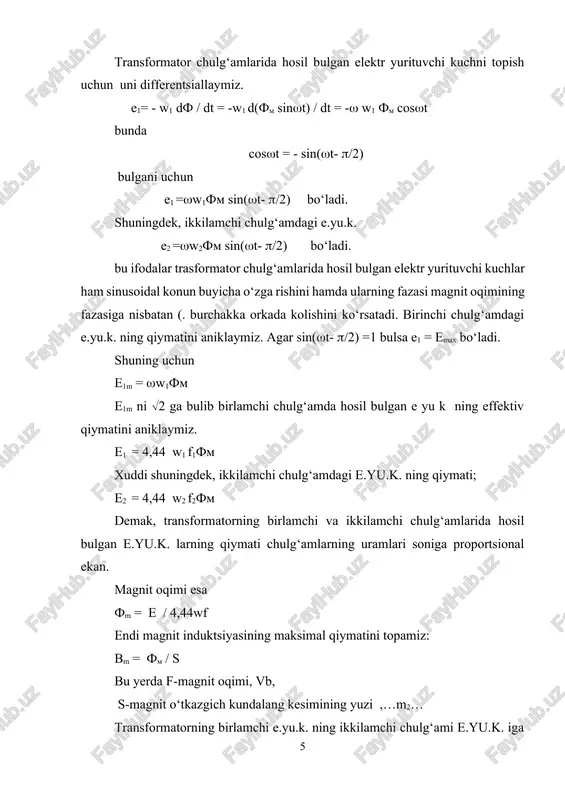

hulg‘amlarning uramlari soniga proportsional bo‘ladi: e1 = - w1 df / dt e2 = - w2 df / dt transformatorning birlamchi chulg‘amdan tok utganda uning uzagida shu tokka proportsional bulgan magnit oqimi hosil bo‘ladi. bu okim ham sinusoidal konun buyicha o‘zgaradi. f = fm sint transformator chulg‘amlarida hosil bulgan elektr yurituvchi kuchni topish uchun uni differentsiallaymiz. e1= - w1 df / dt = -w1 d(fm sint) / dt = - w1 fm cost bunda cost = - sin(t- /2) bulgani uchun e1 =w1fm sin(t- /2) bo‘ladi. shuningdek, ikkilamchi chulg‘amdagi e.yu.k. e2 =w2fm sin(t- /2) bo‘ladi. bu ifodalar trasformator chulg‘amlarida hosil bulgan elektr yurituvchi kuchlar ham sinusoidal konun buyicha o‘zga rishini hamda ularning fazasi magnit oqimining fazasiga nisbatan (. burchakka orkada kolishini ko‘rsatadi. birinchi chulg‘amdagi e.yu.k. ning qiymatini aniklaymiz. agar sin(t- /2) =1 bulsa e1 = emax bo‘ladi. shuning uchun e1m = w1fm e1m ni 2 ga bulib birlamchi chulg‘amda hosil …

3 / 11

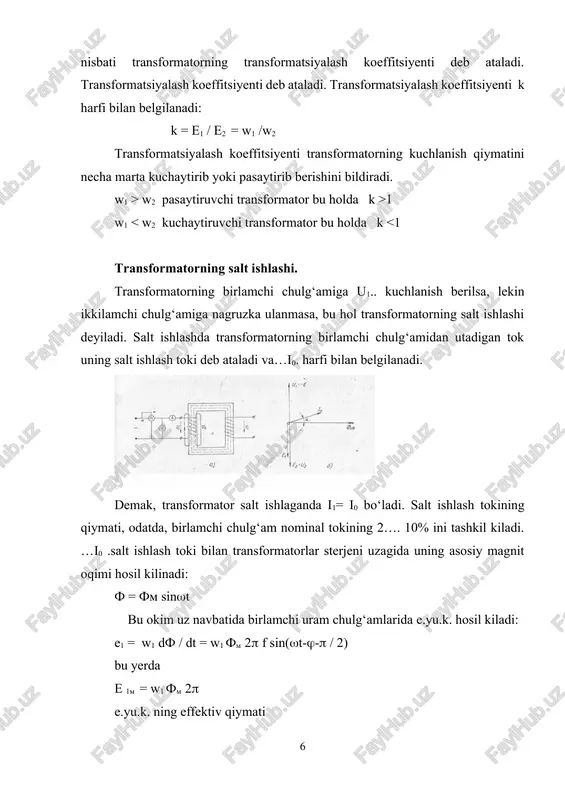

. transformatorning birlamchi chulg‘amiga u1.. kuchlanish berilsa, lekin ikkilamchi chulg‘amiga nagruzka ulanmasa, bu hol transformatorning salt ishlashi deyiladi. salt ishlashda transformatorning birlamchi chulg‘amidan utadigan tok uning salt ishlash toki deb ataladi va…i0. harfi bilan belgilanadi. demak, transformator salt ishlaganda i1= i0 bo‘ladi. salt ishlash tokining qiymati, odatda, birlamchi chulg‘am nominal tokining 2…. 10% ini tashkil kiladi. …i0 .salt ishlash toki bilan transformatorlar sterjeni uzagida uning asosiy magnit oqimi hosil kilinadi: f = fm sint bu okim uz navbatida birlamchi uram chulg‘amlarida e.yu.k. hosil kiladi: e1 = w1 df / dt = w1 fm 2 f sin(t-- / 2) bu yerda e 1m = w1 fm 2 e.yu.k. ning effektiv qiymati e1 = 4,44 w1 f fm shuningdek transformatorning ikkilamchi chulg‘amida induktsiyalangan e.yu.k. e2 = w2 df / dt = w2 fm 2 f sin(t-- / 2) uning effektiv qiymati e2 = 4,44 w2 f fm transformatorla salt ishlaganida iste’mol kilinadigan …

4 / 11

iv toklarning geometrik yig‘indisiga teng transformatorning nagruzkali ishlashi. agar transformatorning ikkilamchi chulg‘amlariga nagruzka ulansa, bu hol transformatorning ish rejimi deb ataladi. a-nagruzkali transformatorning ulanish sxemasi;b-uning vektor diagrammasi. transformatorning ikkilamchi chulg‘amiga nagruzka ulanganda birlamchi va ikkilamchi chulg‘amlaridan kattaliklari bir-biriga teng bo‘lmagan i1 va i2 toklar utadi. transformatorda quvvatning arzimagan darajadagi isroflari xisobiga olinmasa, transformatorning iste’molchiga bergan u2i2. quvvati uning energiya manbaidan olgan u1i1 quvvatiga teng bo‘ladi deyish mumkin, ya’ni u2 i2 = u1 i1 bundan = k; i2 = ki1 transformator nagruzkada ishlayotganda ikkilamchi chulg‘amdan utayotgan … tok, lents qonuniga asosan, shunday magnit oqimini hosil kiladiki, bu okim uzakdagi magnit oqimiga karama-qarshi yo‘nalgan bulib, uni kamaytirishga intiladi. uzakdagi natijaviy magnit oqimi o‘zga rmay kolishi uchun ikkilamchi chulg‘amning bu magnit oqimi birlamchi chulg‘am magnit oqimi bilan muvozanatlashishi kerak. shunday qilib, ikkilamchi chulg‘amdagi, i2 tok ortganda uning magnitsizlantiruvchi magnit oqimi ortadi, shu bilan birga birlamchi chulg‘amdagi i1 tok va butok hosil qilgan magnit …

5 / 11

tlari ularning uchlaridagi kuchlanishlar nisbatlari orqali aniklanadi: ; ; birlamchi chulg‘amdagi tok ikkilamchi chulg‘amlardagi toklar yig‘indisiga teng bo‘ladi: i1 = i2+ i3 + i4 + … har bir ikkilamchi chulg‘amdagi tokning o‘zgarishi birlamchi chulg‘amdagi tokni o‘zga rtiradi. birlamchi chulg‘amdagi tashkaridan ta’sir etuvchi e.yu.k. birlamchi chulg‘amdagi aktiv qarshiligidagi kuchlanishning passayishi va… okimning o‘zgarishi natijasida hosil bulgan e.yu.k. ni yengishga sarf bo‘ladi: u1 = r1i1 + magnit okimning o‘zgarishi f1(t) = ∫u1dt demak, sinusoidal kuchlanish (u1). da magnit oqimi ham sinusoidal konun buyicha o‘zgaradi. ikkilamchi chulg‘amda f2 okimning o‘zgarishi natijasida e.yu.k. ye2. xosil bo‘ladi. shu e.yu.k. ikkilamchi chulg‘amning aktiv qarshiligi va tashki zanjirning qarshiligidagi kuchlanishning passayishiga ketadi: - + r2i2 + u2 magnit okimlari f1 va f2. toklarga (i1 va i2) proportsional bo‘ladi: f1 = l1i1 + m1i1 f2 = l2i2 + m2i2 bu yerda l1 va l2 - birlamchi va mkkilamchi chulg‘amlarning induktivligi ; m1 va m2 – o‘zaro induktsiya koeffitsenti …
