1723026889.docx 2 4 3 1 2 6 4 4 2 2 1 1 2 traktorning alohida agregatli gidravlik tizimi, tuzilishi va ishlashini o‘rganish traktorning alohida agregatli gidravlik tizimi, tuzilishi va ishlashini o‘rganish maqsad: o‘quvchilarning nazariy bilimlarini mustahkamlash, chuqurlashtirish, vakuum kuchaytirgichni dvigateldan ajratish va yig‘ishda amaliy ko‘nikmalarni shakllantirish. o‘quv soatlari: 2 soat modulni o‘rganish jarayonida egallanadigan amaliy ko‘nikmalar: · mehnat muhofazasi va sanitariya qoidalariga rioya ilish; · vakuum kuchaytirgichni ko‘rsatilgan ketma-ketlik asosida, texnik talablar asosida to‘g‘ri ajratish va yig‘ish; modulni o‘rganish davomida shakllanadigan nazariy bilimlar; · xavfsiz ishlash usullari; · tormoz kuchaytirgichning vazifasi, turlari, tuzilishi va ishlashi; mavzu doirasidagi asosiy ma’lumotlar: tormoz kuchaytirgichning tuzilishi va ishlashi tormoz pedaliga qo‘yiladigan kuchni kamaytirish maqsadida avtomobillarda turli xil vakuum kuchaytirgichlar ishlatiladi. gidrovakuum kuchaytirgichning ishlashi kiritish kollektoridagi siyraklanish bilan atrof muhitning bosim o‘rtasidagi farqga asoslangan. respublikamizda ishlab chiqarilayotgan avtomobillarda (matiz, damas, nexia) vakuum kuchaytirgichdan foydalanilgan. vakuum kuchaytirgich quyidagi detallardan tashkil topgan, 1-rasm. 1-rasm. vakuum kuchaytirgich: …

rpusida elastik disk shaklida yasalgan bufer 18, porshen 14, turtki 9 bilan birgalikda rostlovchi klapan 13, prujinalar 12 va 11, havo filtri 7 joylashgan. porshen 14 ning o‘yig‘iga tayanch plastina (bufer) 18 ning bir tomoni kirib turadi, ikkinchi tomoni esa klapan 4 ning korpusida o‘tiradi. tutrkich 9 ning sharsimon uchi porshen 14 da siqilib o‘tiradi. shtok 2 ning korpusdan chiqish joyida manjet 20 bilan zichlanadi. klapan 4 korpusning korpus 15 dan chiqish joyi manjet 21 yordamida zichlanadi. klapan 4 ning uchi va zichlagich 21 rezina g‘ilof 5 bilan himoyalangan. dvigatel ishlab turganida kiritish quvuridagi siyraklanish shlang orqali kuchaytirgichning «a» bo‘shlig‘iga uzatiladi. tormoz bosilmagan bo‘lsa, siyraklanish «a» bo‘limidan kanal «b», korpus 4 dagi klapan va klapan 13 orasidagi tirqish, kanal «v» orqali atmosfera bo‘limi «g» ga uzatiladi. bu holda bosim «a» va «g» bo‘limlarda teng bo‘ladi. tormoz pedali bosilganda turtkich 9 porshen bilan birgalikda siljiydi. bunda klapan 13 ning xarakatlanuvchi qismi …

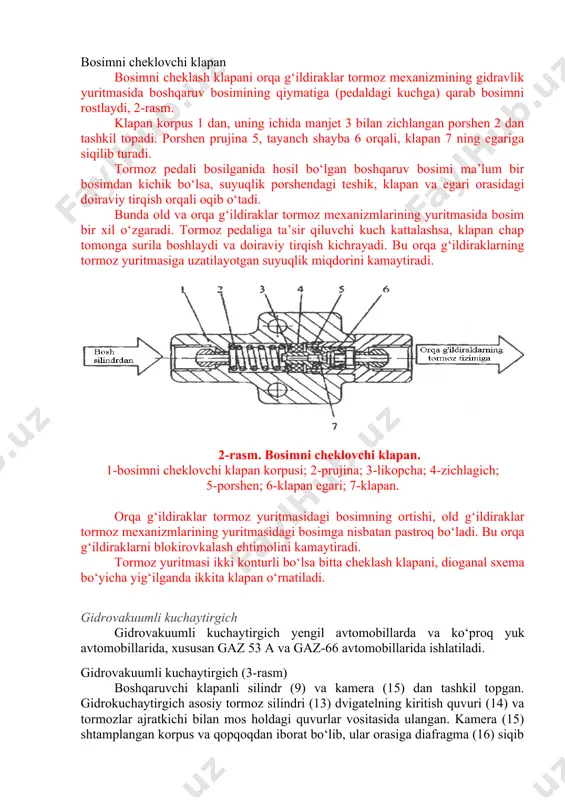

di va «g» bo‘limida bosim pasayadi. prujina 19 ning ta’sirida korpus 4 klapan 13 tekkuncha siljiydi. agar pedal oxirigacha bosilgan bo‘lsa, porshen 14 va klapan 13 orasidagi tirqish saqlanib turadi va havoni «g» bo‘lishiga kirishi davom etadi. pedaldagi kuch olinsa, qaytarish prujinasining ta’sirida turtkich 9 va porshen 14 boshlang‘ich holga qaytadi. bunda klapan 13 porshen 14 bilan korpusdan siqib chetlashadi va «a» hamda «g» bo‘limlarga bosim tenglashadi. klapan korpusi diafragma va shtok 2 bilan birgalikda qaytaruvchi prujinalar ta’sirida boshlang‘ich holatga qaytadi. bosimni cheklovchi klapan bosimni cheklash klapani orqa g‘ildiraklar tormoz mexanizmining gidravlik yuritmasida boshqaruv bosimining qiymatiga (pedaldagi kuchga) qarab bosimni rostlaydi, 2-rasm. klapan korpus 1 dan, uning ichida manjet 3 bilan zichlangan porshen 2 dan tashkil topadi. porshen prujina 5, tayanch shayba 6 orqali, klapan 7 ning egariga siqilib turadi. tormoz pedali bosilganida hosil bo‘lgan boshqaruv bosimi ma’lum bir bosimdan kichik bo‘lsa, suyuqlik porshendagi teshik, klapan va egari orasidagi doiraviy …

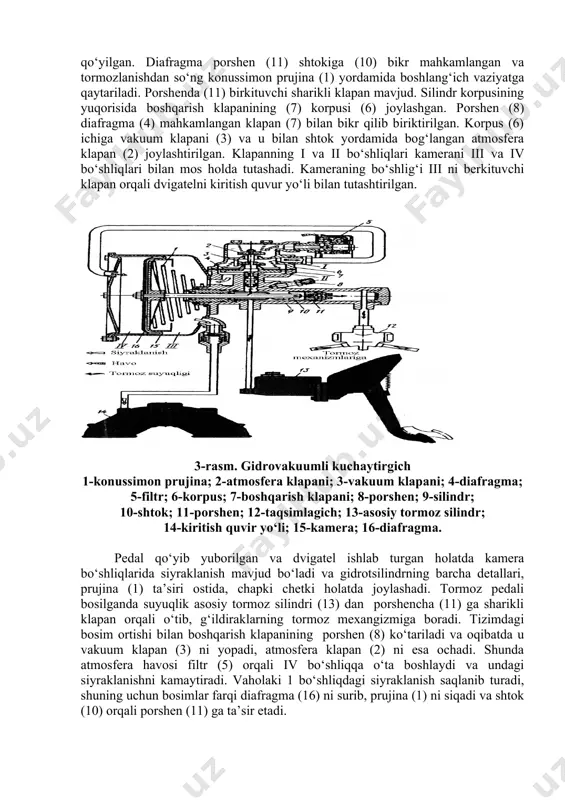

yuk avtomobillarida, xususan gaz 53 a va gaz-66 avtomobillarida ishlatiladi. gidrovakuumli kuchaytirgich (3-rasm) boshqaruvchi klapanli silindr (9) va kamera (15) dan tashkil topgan. gidrokuchaytirgich asosiy tormoz silindri (13) dvigatelning kiritish quvuri (14) va tormozlar ajratkichi bilan mos holdagi quvurlar vositasida ulangan. kamera (15) shtamplangan korpus va qopqoqdan iborat bo‘lib, ular orasiga diafragma (16) siqib qo‘yilgan. diafragma porshen (11) shtokiga (10) bikr mahkamlangan va tormozlanishdan so‘ng konussimon prujina (1) yordamida boshlang‘ich vaziyatga qaytariladi. porshenda (11) birkituvchi sharikli klapan mavjud. silindr korpusining yuqorisida boshqarish klapanining (7) korpusi (6) joylashgan. porshen (8) diafragma (4) mahkamlangan klapan (7) bilan bikr qilib biriktirilgan. korpus (6) ichiga vakuum klapani (3) va u bilan shtok yordamida bog‘langan atmosfera klapan (2) joylashtirilgan. klapanning i va ii bo‘shliqlari kamerani iii va iv bo‘shliqlari bilan mos holda tutashadi. kameraning bo‘shlig‘i iii ni berkituvchi klapan orqali dvigatelni kiritish quvur yo‘li bilan tutashtirilgan. 3-rasm. gidrovakuumli kuchaytirgich 1-konussimon prujina; 2-atmosfera klapani; 3-vakuum klapani; …

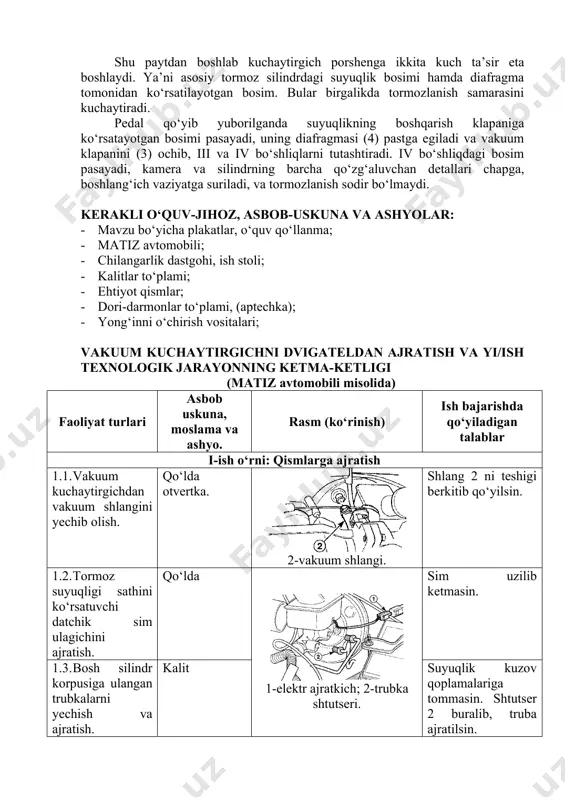

va undagi siyraklanishni kamaytiradi. vaholaki 1 bo‘shliqdagi siyraklanish saqlanib turadi, shuning uchun bosimlar farqi diafragma (16) ni surib, prujina (1) ni siqadi va shtok (10) orqali porshen (11) ga ta’sir etadi. shu paytdan boshlab kuchaytirgich porshenga ikkita kuch ta’sir eta boshlaydi. ya’ni asosiy tormoz silindrdagi suyuqlik bosimi hamda diafragma tomonidan ko‘rsatilayotgan bosim. bular birgalikda tormozlanish samarasini kuchaytiradi. pedal qo‘yib yuborilganda suyuqlikning boshqarish klapaniga ko‘rsatayotgan bosimi pasayadi, uning diafragmasi (4) pastga egiladi va vakuum klapanini (3) ochib, iii va iv bo‘shliqlarni tutashtiradi. iv bo‘shliqdagi bosim pasayadi, kamera va silindrning barcha qo‘zg‘aluvchan detallari chapga, boshlang‘ich vaziyatga suriladi, va tormozlanish sodir bo‘lmaydi. kerakli o‘quv-jihoz, asbob-uskuna va ashyolar: · mavzu bo‘yicha plakatlar, o‘quv qo‘llanma; · matiz avtomobili; · chilangarlik dastgohi, ish stoli; · kalitlar to‘plami; · ehtiyot qismlar; · dori-darmonlar to‘plami, (aptechka); · yong‘inni o‘chirish vositalari; vakuum kuchaytirgichni dvigateldan ajratish va yi/ish texnologik jarayonning ketma-ketligi (matiz avtomobili misolida) faoliyat turlari asbob uskuna, moslama va …
