1 / 7

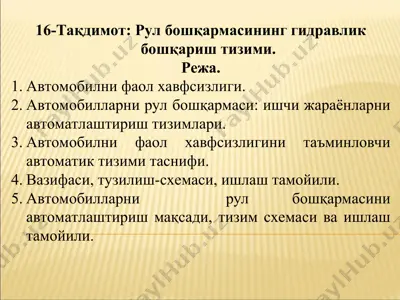

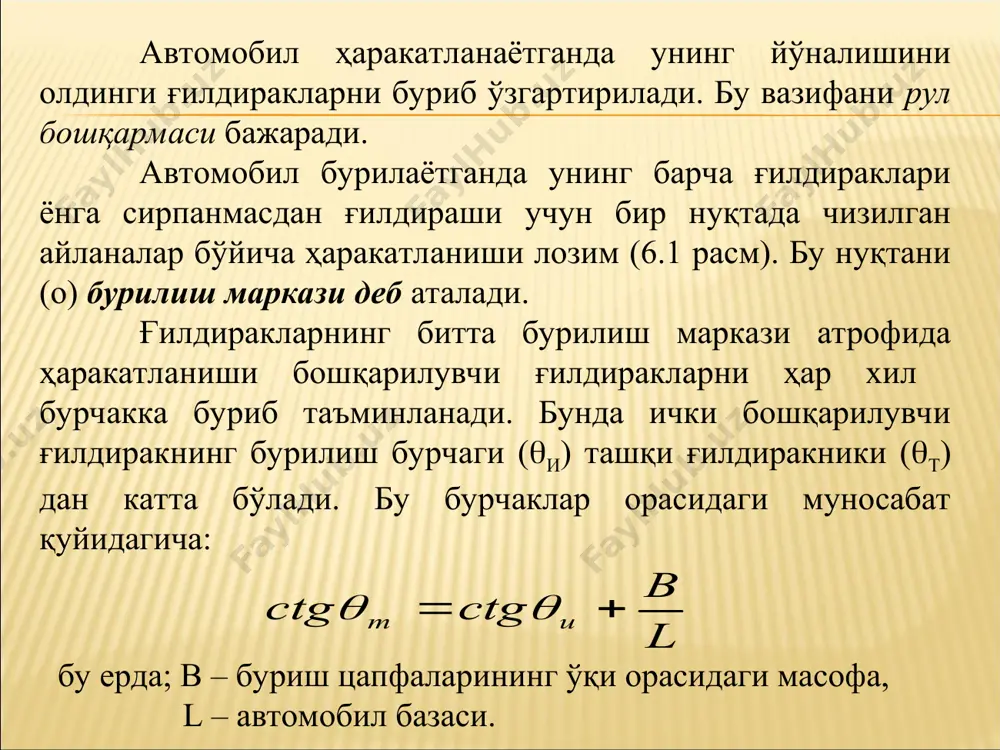

слайд 1 16-тақдимот: рул бошқармасининг гидравлик бошқариш тизими. режа. автомобилни фаол хавфсизлиги. автомобилларни рул бошқармаси: ишчи жараёнларни автоматлаштириш тизимлари. автомобилни фаол хавфсизлигини таъминловчи автоматик тизими таснифи. вазифаси, тузилиш-схемаси, ишлаш тамойили. автомобилларни рул бошқармасини автоматлаштириш мақсади, тизим схемаси ва ишлаш тамойили. автомобил ҳаракатланаётганда унинг йўналишини олдинги ғилдиракларни буриб ўзгартирилади. бу вазифани рул бошқармаси бажаради. автомобил бурилаётганда унинг барча ғилдираклари ёнга сирпанмасдан ғилдираши учун бир нуқтада чизилган айланалар бўйича ҳаракатланиши лозим (6.1 расм). бу нуқтани (о) бурилиш маркази деб аталади. ғилдиракларнинг битта бурилиш маркази атрофида ҳаракатланиши бошқарилувчи ғилдиракларни ҳар хил бурчакка буриб таъминланади. бунда ички бошқарилувчи ғилдиракнинг бурилиш бурчаги (и) ташқи ғилдиракники (т) дан катта бўлади. бу бурчаклар орасидаги муносабат қуйидагича: бу ерда; в – буриш цапфаларининг ўқи орасидаги масофа, l – автомобил базаси. бошқарилувчи ғилдиракларни бир вақтда ҳар хил бурчакларга рул трапецияси буради. рул трапецияси кўндаланг рул тортқиси 3, буриш цапфаларининг ричаглари 2 ва 4 ҳамда олдинги ўқ 1 дан иборат. …

2 / 7

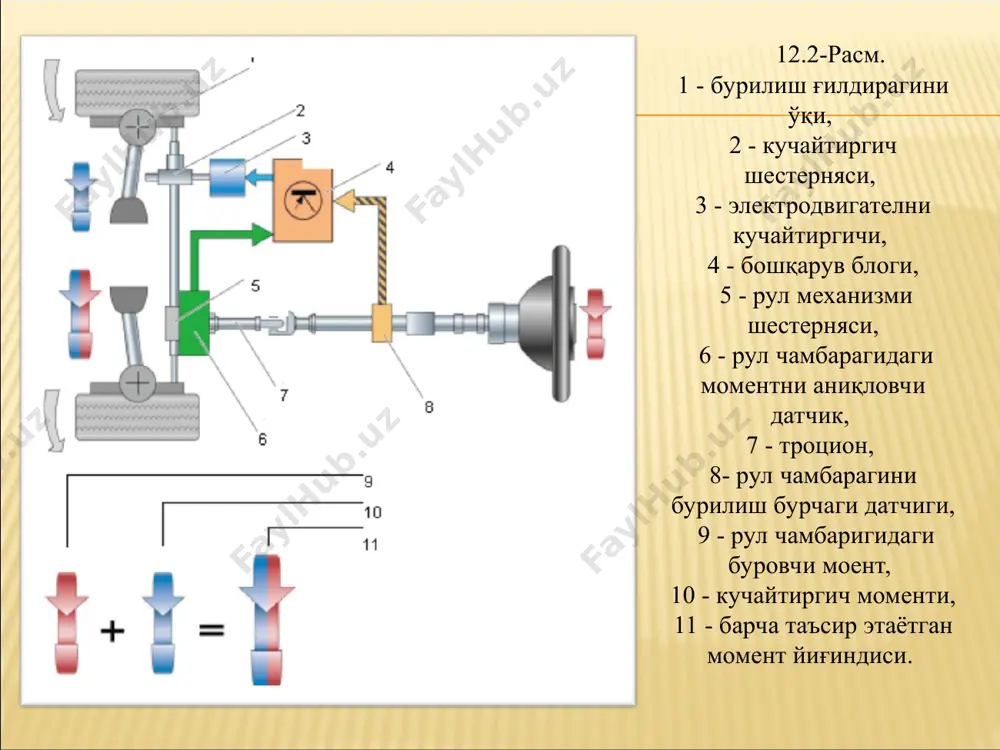

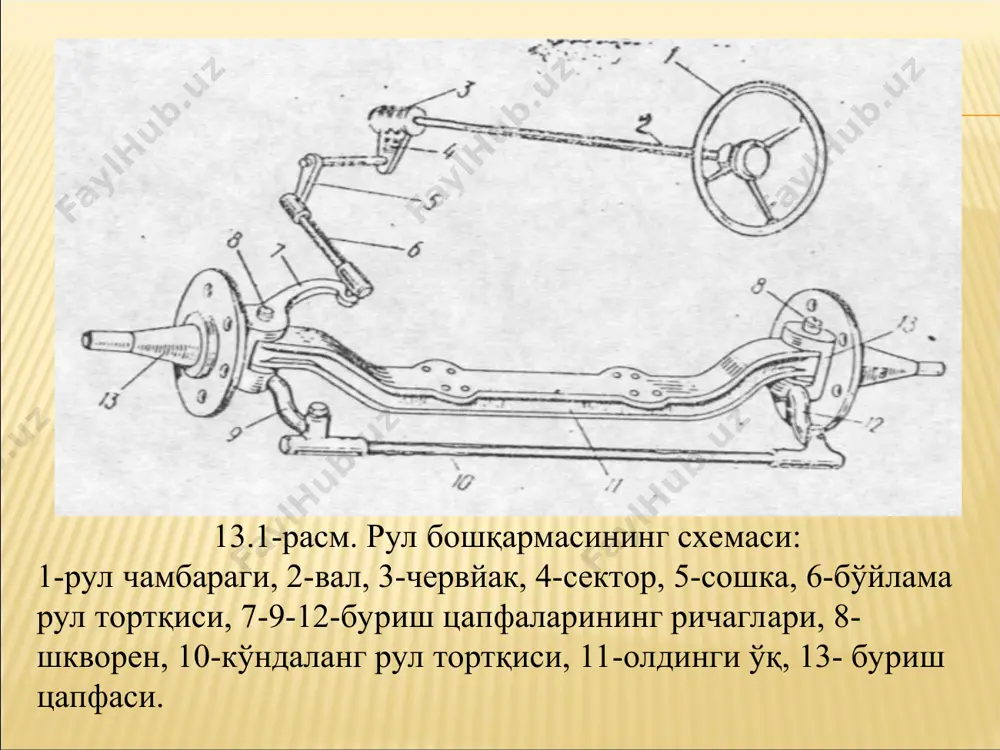

қармасининг схемаси: 1-рул чамбараги, 2-вал, 3-червйак, 4-сектор, 5-сошка, 6-бўйлама рул тортқиси, 7-9-12-буриш цапфаларининг ричаглари, 8-шкворен, 10-кўндаланг рул тортқиси, 11-олдинги ўқ, 13- буриш цапфаси. 12.2-расм. 1 - бурилиш ғилдирагини ўқи, 2 - кучайтиргич шестерняси, 3 - электродвигателни кучайтиргичи, 4 - бошқарув блоги, 5 - рул механизми шестерняси, 6 - рул чамбарагидаги моментни аниқловчи датчик, 7 - троцион, 8- рул чамбарагини бурилиш бурчаги датчиги, 9 - рул чамбаригидаги буровчи моент, 10 - кучайтиргич моменти, 11 - барча таъсир этаётган момент йиғиндиси. 1. компенсаця бачоги 2.тормоз кучайтириш вакууми 3. тормоз педалини холат датчиги 4. тормоз тизимидаги босим датчиги 5. бошқариш блоги 6. орқага қайтариб юбориш насоси 7. босим аккумулятори 8. демпферли камера 9. впускной клапан переднего левого тормозного механизма 10.выпускной клапан привода переднего левого тормозного механизма 11. впускной клапан привода заднего правого тормозного механизма 12.выпускной клапан привода заднего правого тормозного механизма 13.впускной клапан привода переднего правого тормозного механизма 14.выпускной клапан привода переднего правого …

3 / 7

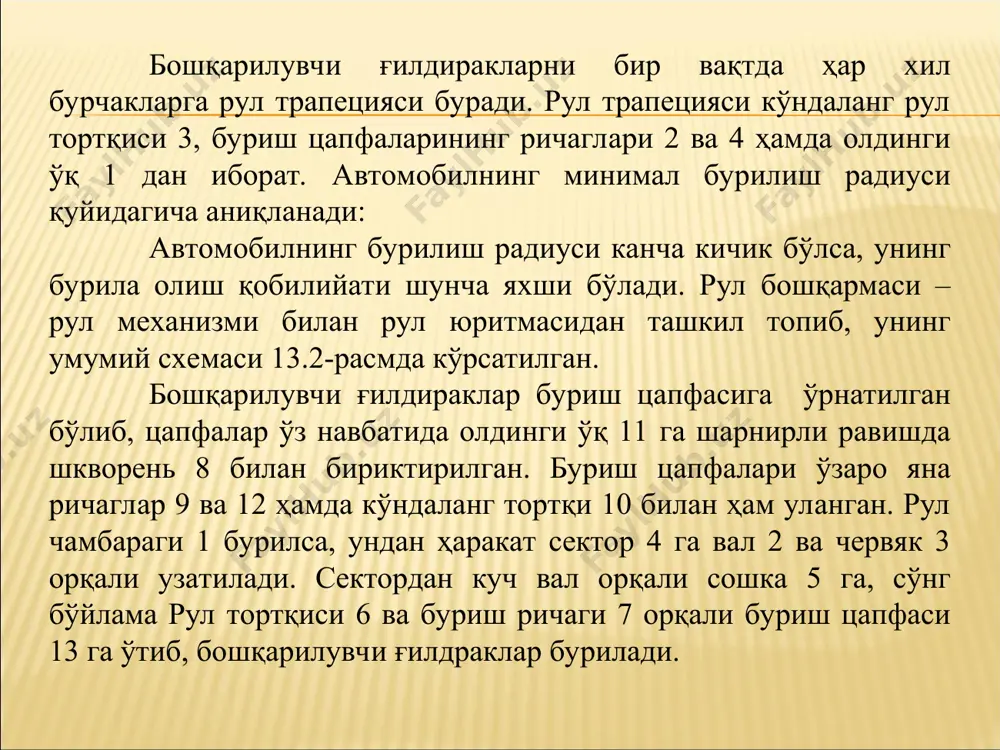

rul boshqarmasining gidravlik boshqarish tizimi - Page 3

4 / 7

rul boshqarmasining gidravlik boshqarish tizimi - Page 4

5 / 7

rul boshqarmasining gidravlik boshqarish tizimi - Page 5
