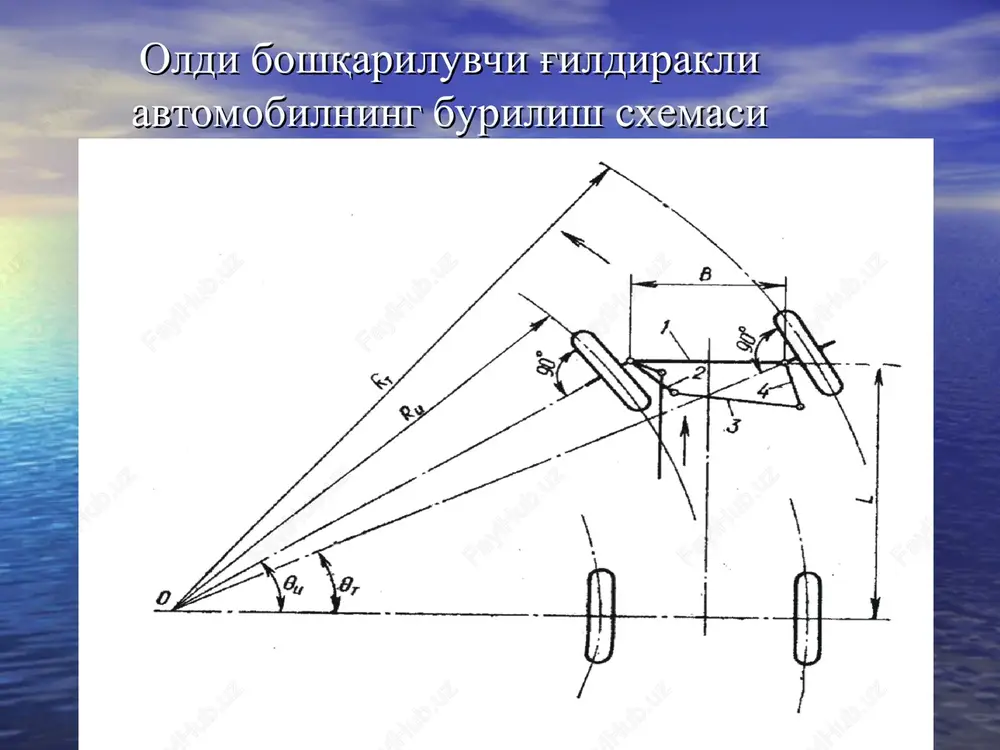

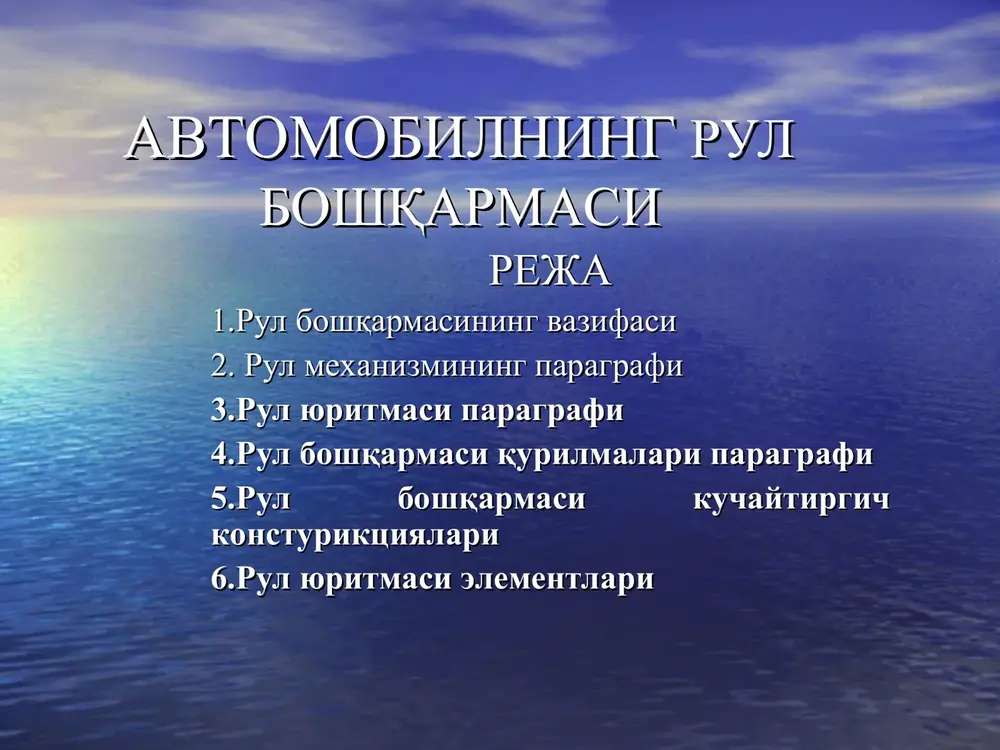

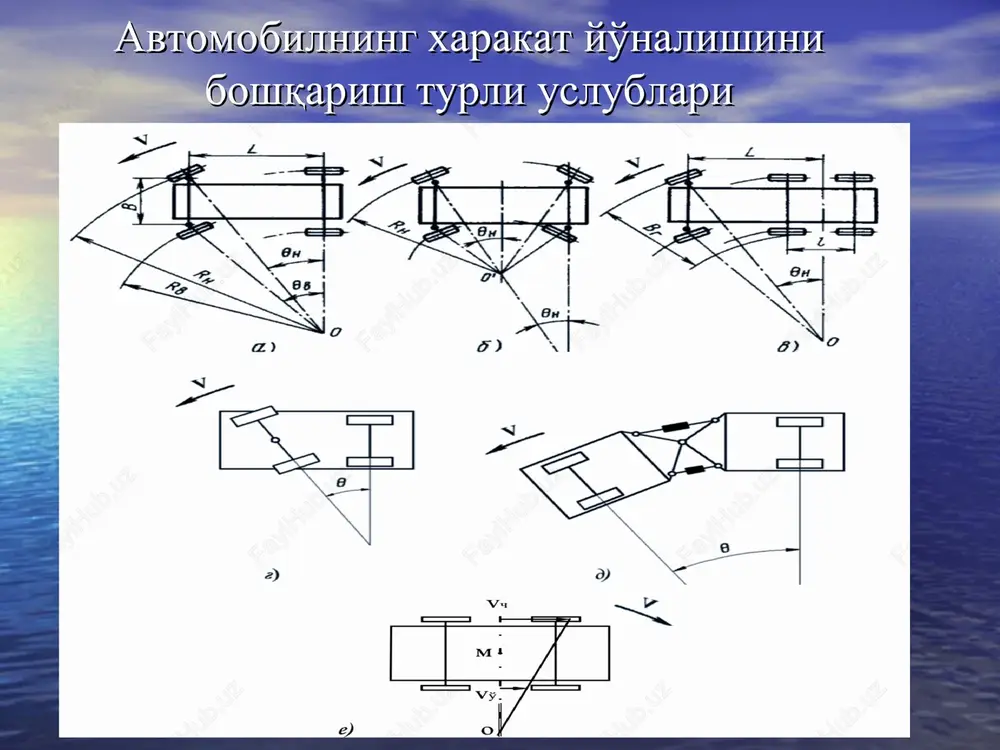

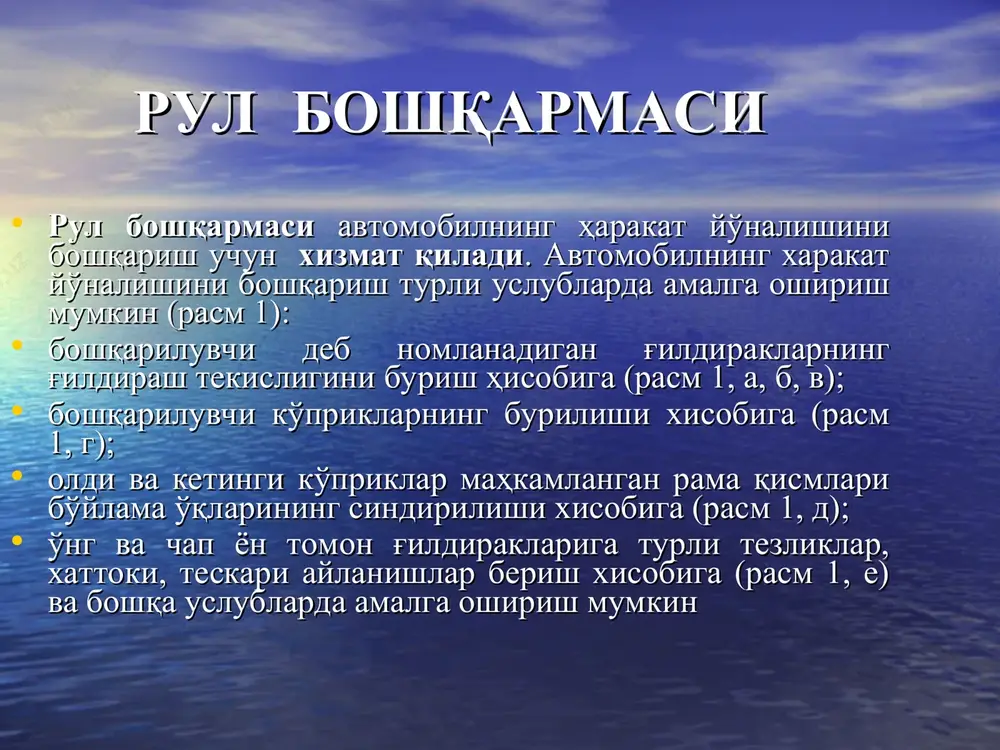

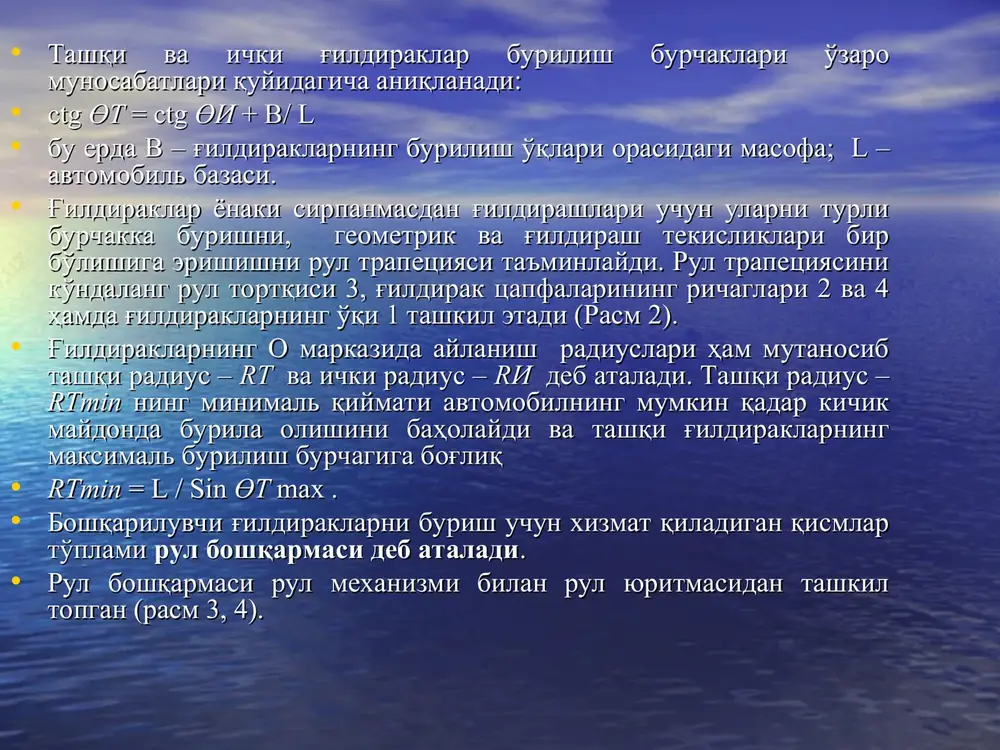

avtomobilning rul boshqarmasi avtomobilning rul boshqarmasi reja 1.rul boshqarmasining vazifasi 2. rul mexanizmining paragrafi 3.rul yuritmasi paragrafi 4.rul boshqarmasi qurilmalari paragrafi 5.rul boshqarmasi kuchaytirgich konsturiktsiyalari 6.rul yuritmasi elementlari rul boshqarmasi rul boshqarmasi avtomobilning harakat yo'nalishini boshqarish uchun xizmat qiladi. avtomobilning xarakat yo'nalishini boshqarish turli uslublarda amalga oshirish mumkin (rasm 1): boshqariluvchi deb nomlanadigan g'ildiraklarning g'ildirash tekisligini burish hisobiga (rasm 1, a, b, v); boshqariluvchi ko'priklarning burilishi xisobiga (rasm 1, g); oldi va ketingi ko'priklar mahkamlangan rama qismlari bo'ylama o'qlarining sindirilishi xisobiga (rasm 1, d); o'ng va chap yon tomon g'ildiraklariga turli tezliklar, xattoki, teskari aylanishlar berish xisobiga (rasm 1, e) va boshqa uslublarda amalga oshirish mumkin avtomobilning xarakat yo'nalishini boshqarish turli uslublari oldi boshqariluvchi g'ildirakli avtomobilning burilish sxemasi tashqi va ichki g'ildiraklar burilish burchaklari o'zaro munosabatlari quyidagicha aniqlanadi: ctg өt = ctg өi + b/ l bu erda b – g'ildiraklarning burilish o'qlari orasidagi masofa; l – avtomobil bazasi. g'ildiraklar …

2 / 58

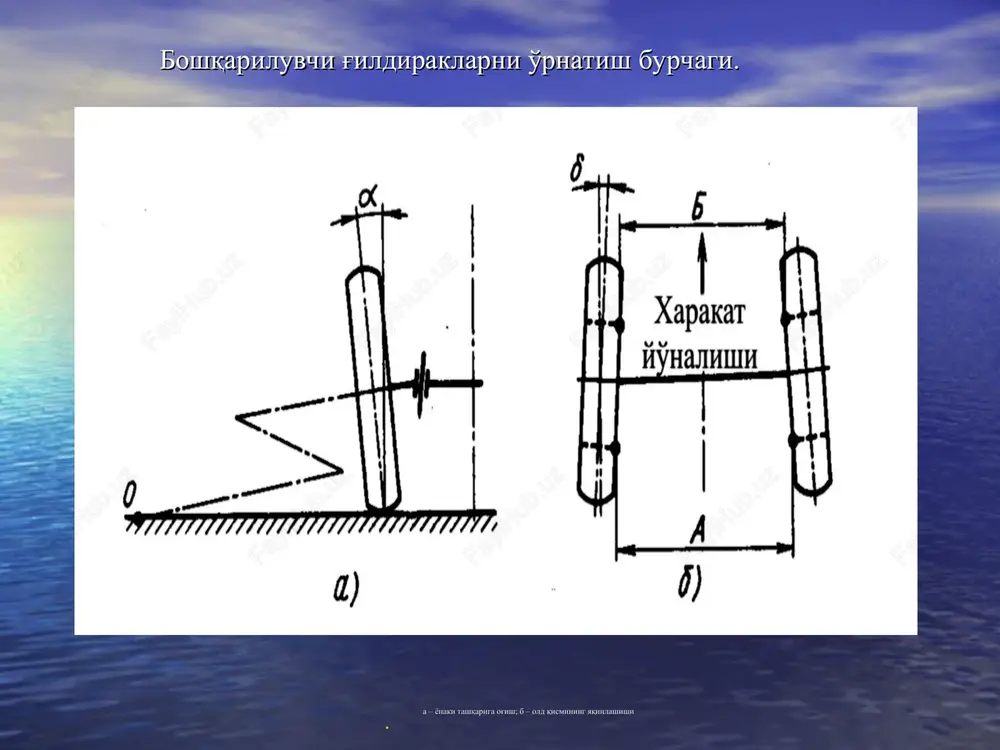

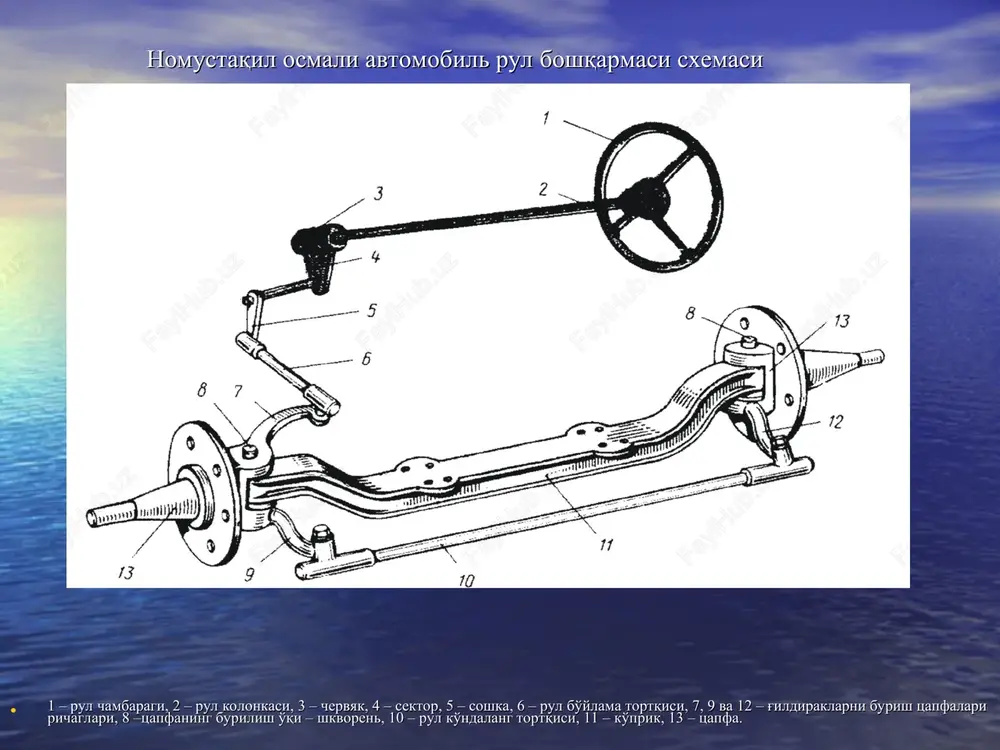

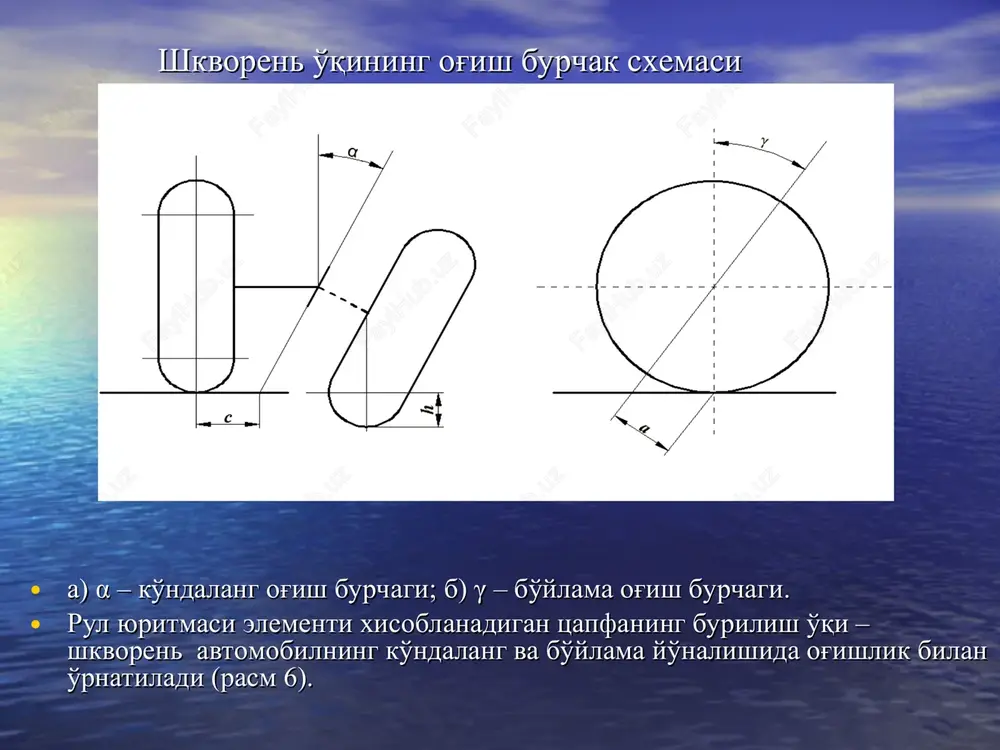

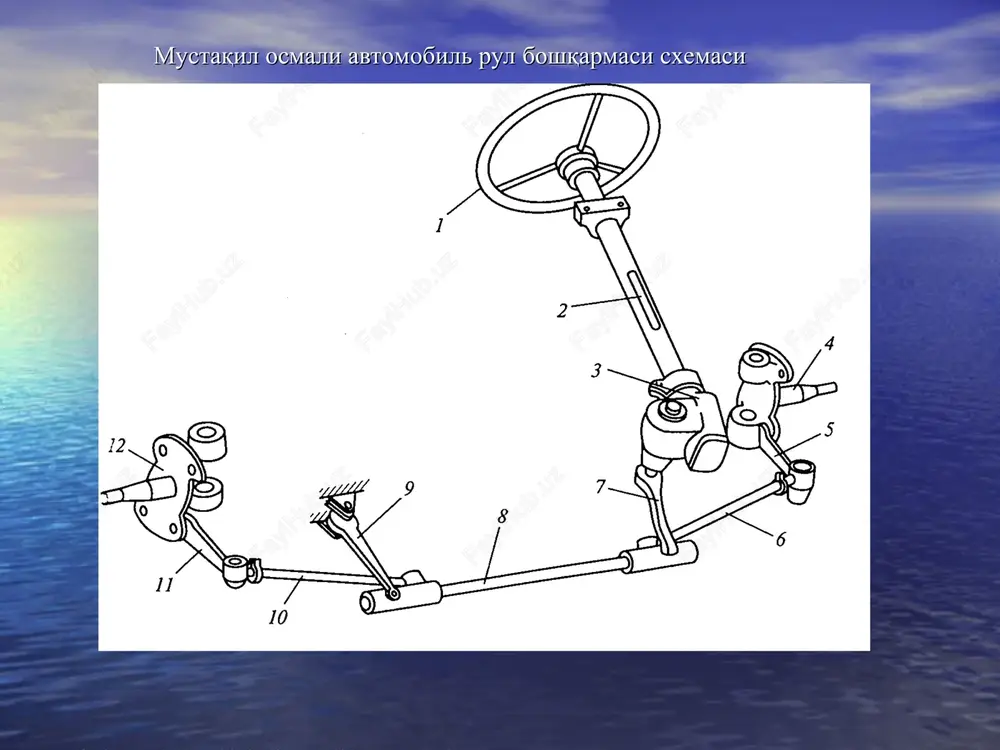

xanizmi bilan rul yuritmasidan tashkil topgan (rasm 3, 4). nomustaqil osmali avtomobil rul boshqarmasi sxemasi 1 – rul chambaragi, 2 – rul kolonkasi, 3 – chervyak, 4 – sektor, 5 – soshka, 6 – rul bo'ylama tortqisi, 7, 9 va 12 – g'ildiraklarni burish tsapfalari richaglari, 8 –tsapfaning burilish o'qi – shkvoren, 10 – rul ko'ndalang tortqisi, 11 – ko'prik, 13 – tsapfa. mustaqil osmali avtomobil rul boshqarmasi sxemasi 1 – rul chambaragi, 2 – rul kolonkasi, 3 – rul mexanizmi, 4, 12 tsapfalar, 5, 9 va 11 – richaglar, 6, 8, 10, – rul ko'ndalang tortqilari, 7 – soshka. boshqariluvchi g'ildiraklarni o'rnatish burchagi. a – yonaki tashqariga og'ish; b – old qismining yaqinlashishi shkvoren o'qining og'ish burchak sxemasi a) α – ko'ndalang og'ish burchagi; b) γ – bo'ylama og'ish burchagi. rul yuritmasi elementi xisoblanadigan tsapfaning burilish o'qi – shkvoren avtomobilning ko'ndalang va bo'ylama yo'nalishida og'ishlik bilan o'rnatiladi (rasm 6). …

3 / 58

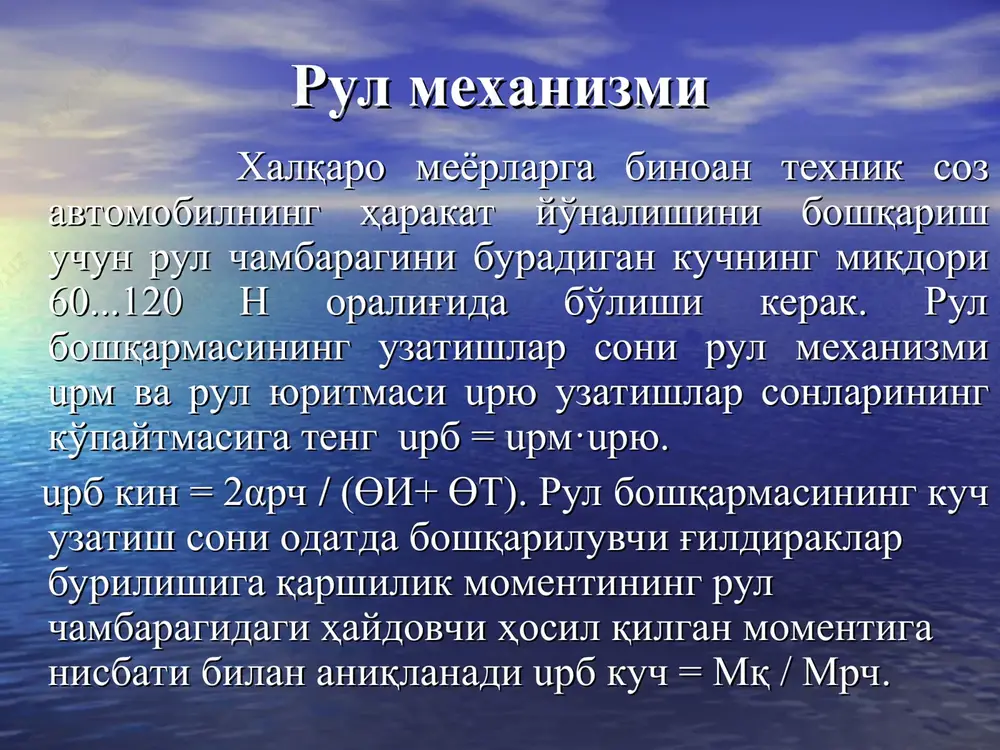

– reyka rul mexanizmi 1 – rul chambaragi, 2 – shesternya, 3 – reyka, 4 – g'ildirakni burish richagi, 5 – mustaqil osmali avtomobil rul boshqarmasi ko'ndalang tortqilari, 6 – mexanizm korpusi, 7 – korpus qopqog'i, 8 – rul vali, 9 – shayba, 10, 14 – podshipniklar, 11 – qopqoq, 12 –prujina, 13 – suxarik. tsilindrik chervyak – sektorli rul mexanizmlarining asosiy detali vintli tishli shesternya – chervyak (rasm 8) bo'lib, vintli tishlarining og'ish burchaklari xisobiga bir juft uzatmada etarlicha katta uzatishlar sonini olish mumkin. tsilindrik chervyak – tsilindrik vintsimon tishli g'ildirak tsilindrik chervyak – sektor rul mexanizmi 1 – podshipnik, 2 – tsilindrik chervyak, 3 – tishli sektor, 4 – karter. tsilindrik chervyak – yon tishli sektor rul mexanizmi 1 – podshipnik, 2 – tsilindrik chervyak, 3 – yon tishli sektor, 4 – karter. globoidli chervyak – rolik mexanizmi. globoidli chervyakning tsilindrik chervyakdan farqi uning vintli tishlari tashqi shakli …

4 / 58

lgan, rolik yon yuzasi bilan soshka vali kallagi orasiga yuqoridagi usul kabi, aylanib ketmaydigan qilib termik ishlov berilgan shayba 1 yoki rolikli 4 (rasm 12, v), yoki tayanch sharikli 5 (rasm 12,g) podshipniklar joylashtiriladi. uch o'rkachli roliklar barmoqda ikki qator qilib joylashtirilgan igna podshipniklarda o'tiradi (rasm 12, d). globoidli chervyak va uch o'rkachli rolik rul mexanizmi 1 – globoidli chervyak, 2 – rul valining uchi, 3 – rolik o'qi, 4 – soshka vali kallagi, 5 – rolik, 6 – karter, 7 – qulflovchi shayba, 8 – gayka, 9 – sozlovchi vint, 10 – shtift, 11 – moy quyiladigan probka, 12 – soshka. globoidli chervyak 1 (rasm 13) rul vali 2 uchiga o'rnatilgan bo'lib, karter 6 ichiga joylashgan. rul vali mexanizmda erkin aylanishini ta'minlash uchun kater 6 qopqoqlaridagi konusli rolik podshipniklarga qopqoqlar ostidagi qistirmalar bilan sozlab o'rnatiladi. rolik 5 o'z o'qi 3 da ikkita igna podshipniklarda aylanadi. rolik o'qi 3 soshka …

5 / 58

(6) – gayka-reyka, 3 (7) – sharik, 4 (8) – sektor, 5 (9) – soshka vali. “vint – gayka – reyka – sektor” tipidagi rul mexanizmi. rul mexanizmlari ichida yuk avtomobillar uchun keng tarqalgan konstruktsiyalardan vintli uzatmalar xisoblanadi (rasm 14). vint 1 ning aylanishi gayka-reyka 2 ning ilgarlama–qaytma chiziqli xarakatiga o'zgaradi. reyka bilan ilashishdagi sektor 4 soshka vali 5 ni o'qi atrofida aylantiradi. vint va gayka orasidagi ishqalanishni kamaytirish maqsadida ular yopiq konturda xarakatlanadigan shariklar yordamida ilashtirilgan. vint-gayka oralig'idagi ariqchalaridan ortib chiqadigan shariklar gaykaning ikki uchidagi kanallarni biriktiruvchi joloblar orqali vint-gayka ilashmasining yangidan yaqinlashayotgan narigi uchiga boradi va uzluksiz ilashishda bo'ladi. bunday sharikli-vintli konstruktsiyalar texnikada keng qo'llaniladi “vint – gayka – reyka – sektor” tipidagi rul mexanizmi 1 – sektor, 2 – sektor vali salnigi, 3 – sektor valining igna podshipniklari, 4 – karterning yon qopqog'i, 5 – sozlovchi vintning kontrgaykasi, 6 – sozlovchi vint, 7 – moy tushirish probkasi, …

6 / 58

riluvchi g'ildiraklarni bog'laydigan rul uzatmasining tortqi va richaglari o'zaro sharnirli bog'lanishni talab qiladi. (rasm 16). rul yuritmasi tortqilarining sharnirlari a – bo'ylama tortqining, b, v – ko'ndalang tortqilarning sharninlari; 1, 3 – suxarik, 2 – sferik kallakli barmoq, 4 – prujina, 5 – cheklagich, 6 – rezbali probka, 7 – tortqi uchliklari, 8 – tortqi uchligini qotiruvchi boltlar, 9 – barmoq kallagiga siqilib turadigan ikkita ekstsentrik suxariklar, 10 – richag, 11 – barmoq gaykasi. rul yuritmasidagi sharnirning konstruktiv razmerlar sxemasi rul yuritmasi sharnirlari 1 – barmoq sferik kallagini suxarik bilan ishonchili siqilib turishini ta'minlaydigan prujina, 2 – barmoq sferik kallagi, 3 – yarim suxarik, 4 – yarim suxarikni barmoq kallagiga siqilishini sozlaydigan gayka rul boshqarmasi qurilmalari boshqariluvchi g'ildiraklarga katta og'irlik kuchi tushsa, ularni boshqarish qiyinlashadi. bu og'ir boshqarishni, rul mexanizmi uzatmalar sonini oshiqcha katta qilmasdan, engillashtirish uchun rul boshqarmasida rul kuchaytirgichlar qo'llaniladi. rulda kuchaytirgich ishlashi uchun dvigatel energiyasidan foydalaniladi. dastlab …

7 / 58

iqli xarakat xolati; b) – o'ngga burilish jarayoni; v) – chapga burilish jarayoni. rm – rul mexanizmi; gts – gidrotsilindr; rch – rul chambaragi. 1 – taqsimlagich korpusi, 2 – yuqori bosim kanali, 3 – past bosim kanali, 4 – zolotnik, 5 – boshqariluvchi g'ildirak, 6 – teskari bog'lanish shtangasi, 7 – markazlashtiruvchi prujinalar, 8 – porshen, 9,10 – boshqaruv moy kanallari, 12 – boshqaruv shtangasi, 13 – moy nasosi, 14 – moy bachogi. rul boshqarmasi kuchaytirgich konstruktsiyasi rul boshqarmasi gidravlik kuchaytirgichlari uchun energiya manbai bo'lib gidronasoslar xisoblanadi. gidronasoslarning parrakli, shesternyali, plunjerli turlari qo'llaniladi. rul kuchaytirgichi gidronasosining tuzilishi a – nasos konstruktsiyasi, b – klapanlar sxemasi; 1 – shkiv; 2 – nasos korpusi; 3 – oldingi podshipnik; 4 – salnik; 5 – val; 6 – orqa podshipnik; 7 – stator; 8 – rotor; 9 – taqsimlovchi disk; 10 – qopqoq; 11 – o'tkazuvchi klapan; 12 – saqlagich klapan egari; 13 …

8 / 58

adi. gidrotaqsimlagich zolotnigining 12 bo'ylama uzunligi korpusning 13 uzunligidan farqi xisobiga vint o'q bo'ylab shu farqqa siljish erkinligiga ega. bu farq o'rtacha markaziy xolatdan xar tomonga 1,1 mm ga teng. trubkasimon zolotnik 12 ning uchta o'rkachi va korpusida uchta xalqali kamera bor. taqsimlagichning korpusidagi oltita kanalning xar biriga oraliq va yuqori qopqoqlari orasida ikkitadan reaktiv plunjer 23 joylashgan. markazlashtiruvchi prujinalar 22 ning dastlabki siqilish darajasi gayka 15 bilan amalga oshiriladi. reaktiv plunjer kanallari o'rta kamera bilan tutashgan. taqsimlagich korpusida joylashgan sharik 11ning vazifasi kuchaytirgich nasosi ishlamayotganda moy bosimi va bachokka qaytish kanallarini tutashtiradi. porshen tsilindrni a va b xajmlarga bo'lib qo'ygan. a va b xajmlari taqsimlagichning mos kameralari bilan kanaalar bilan tutashgan. avtomobil to'g'ri chiziqli xarakatlanayotganida reaktiv plunjerlar zolotnik 12 ni korpus 13 ga nisbatan o'rtada turishini ta'minlaydi (rasm 21,b,i). bu xolatda ikki tomondagi tayanch podshipniklar 10, 14 katta xalqalari bilan korpus 13 orasida bir xil masofada bo'ladi. moy v …

9 / 58

jerlarga moy bosimi kuchining oshib borishi boshqariluvchi g'ildiraklar burilishi qarshiligiga proportsional bo'ladi. shu tarzda rul chambaragiga qo'yiladigan kuch xam oshadi. gidrokuchaytirgich ishlamayotganda xam rul boshqarmasi o'z vazifasini bajara oladi. faqat xaydovchi etarlicha katta kuchni rul chambaragiga berib g'ildiraklar burilishga qarshiligini va tsilindr a yoki v xajmdagi moyni sharikli klapan 11 dan bachokka siqib chivarishi kerak bo'ladi. rul yuritmasi elementlari lisov m.i. rogovtsev v.l. vaxlamov ostrovtsev raympel sharnirov e'tiboringiz uchun raxmat
