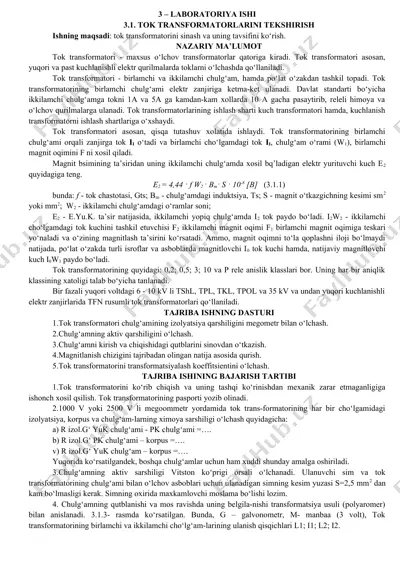

3 – laboratoriya ishi 3.1. tok transformatorlarini tekshirish ishning maqsadi: tok transformatorini sinash va uning tavsifini ko‘rish. nazariy ma’lumot tok transformatori - maxsus o‘lchov transformatorlar qatoriga kiradi. tok transformatori asosan, yuqori va past kuchlanishli elektr qurilmalarda toklarni o‘lchashda qo‘llaniladi. tok transformatori - birlamchi va ikkilamchi chulg‘am, hamda po‘lat o‘zakdan tashkil topadi. tok transformatorining birlamchi chulg‘ami elektr zanjiriga ketma-ket ulanadi. davlat standarti bo‘yicha ikkilamchi chulg‘amga tokni 1a va 5a ga kamdan-kam xollarda 10 a gacha pasaytirib, releli himoya va o‘lchov qurilmalarga ulanadi. tok transformatorlarining ishlash sharti kuch transformatori hamda, kuchlanish transformatorni ishlash shartlariga o‘xshaydi. tok transformatori asosan, qisqa tutashuv xolatida ishlaydi. tok transformatorining birlamchi chulg‘ami orqali zanjirga tok ii o‘tadi va birlamchi cho‘lgamdagi tok ii, chulg‘am o‘rami (w1), birlamchi magnit oqimini f ni xosil qiladi. magnit bsimining ta’siridan uning ikkilamchi chulg‘amda xosil bq’ladigan elektr yurituvchi kuch e2 quyidagiga teng. e2 = 4,44 · f w2 · bm· s · 10-8 [b] …

2 / 4

kv va undan yuqori kuchlanishli elektr zanjirlarida tfn rusumli tok transformatorlari qo‘llaniladi. tajriba ishning dasturi 1.tok transformatori chulg‘amining izolyatsiya qarshiligini megometr bilan o‘lchash. 2.chulg‘amning aktiv qarshiligini o‘lchash. 3.chulg‘amni kirish va chiqishidagi qutblarini sinovdan o‘tkazish. 4.magnitlanish chizigini tajribadan olingan natija asosida qurish. 5.tok transformatorini transformatsiyalash koeffitsientini o‘lchash. tajriba ishining bajarish tartibi 1.tok transformatorini ko‘rib chiqish va uning tashqi ko‘rinishdan mexanik zarar etmaganligiga ishonch xosil qsilish. tok transformatorining pasporti yozib olinadi. 2.1000 v yoki 2500 v li megoommetr yordamida tok trans-formatorining har bir cho‘lgamidagi izolyatsiya, korpus va chulg‘am-larning ximoya sarshiligi o‘lchash quyidagicha: a) r izol.g‘ yuk chulg‘ami - pk chulg‘ami =…. b) r izol.g‘ pk chulg‘ami – korpus =…. v) r izol.g‘ yuk chulg‘am – korpus =…. yuqorida ko‘rsatilgandek, boshqa chulg‘amlar uchun ham xuddi shunday amalga oshiriladi. 3.chulg‘amning aktiv sarshiligi vitston ko‘prigi orsali o‘lchanadi. ulanuvchi sim va tok transformatorining chulg‘ami bilan o‘lchov asboblari uchun ulanadigan simning kesim yuzasi s=2,5 mm2 dan kam …

3 / 4

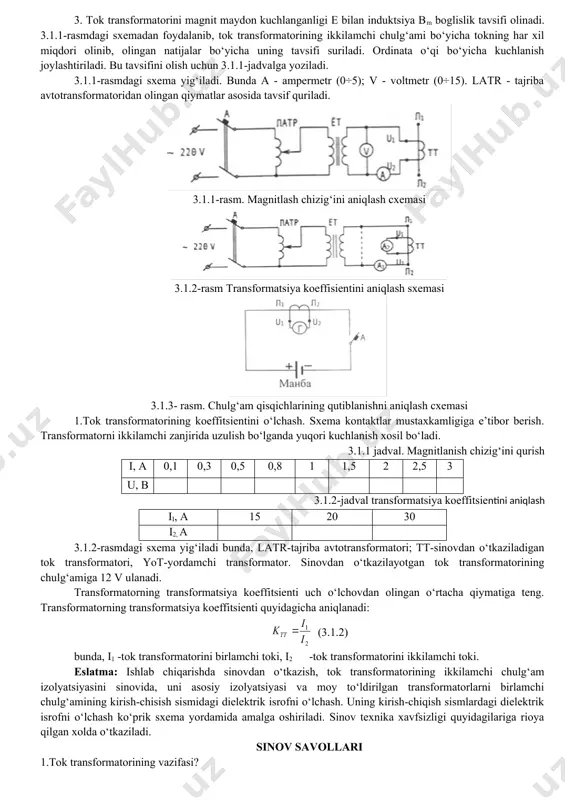

iladi. bunda a - ampermetr (0÷5); v - voltmetr (0÷15). latr - tajriba avtotransformatoridan olingan qiymatlar asosida tavsif quriladi. 3.1.1-rasm. magnitlash chizig‘ini aniqlash cxemasi 3.1.2-rasm transformatsiya koeffisientini aniqlash sxemasi 3.1.3- rasm. chulg‘am qisqichlarining qutiblanishni aniqlash cxemasi 1.tok transformatorining koeffitsientini o‘lchash. sxema kontaktlar mustaxkamligiga e’tibor berish. transformatorni ikkilamchi zanjirida uzulish bo‘lganda yuqori kuchlanish xosil bo‘ladi. 3.1.1 jadval. magnitlanish chizig‘ini qurish i, a 0,1 0,3 0,5 0,8 1 1,5 2 2,5 3 u, b 3.1.2-jadval transformatsiya koeffitsientini aniqlash ii, a 15 20 30 i2, a 3.1.2-rasmdagi sxema yig‘iladi bunda, latr-tajriba avtotransformatori; tt-sinovdan o‘tkaziladigan tok transformatori, yot-yordamchi transformator. sinovdan o‘tkazilayotgan tok transformatorining chulg‘amiga 12 v ulanadi. transformatorning transformatsiya koeffitsienti uch o‘lchovdan olingan o‘rtacha qiymatiga teng. transformatorning transformatsiya koeffitsienti quyidagicha aniqlanadi: (3.1.2) bunda, i1 -tok transformatorini birlamchi toki, i2 -tok transformatorini ikkilamchi toki. eslatma: ishlab chiqarishda sinovdan o‘tkazish, tok transformatorining ikkilamchi chulg‘am izolyatsiyasini sinovida, uni asosiy izolyatsiyasi va moy to‘ldirilgan transformatorlarni birlamchi chulg‘amining kirish-chisish …

4 / 4

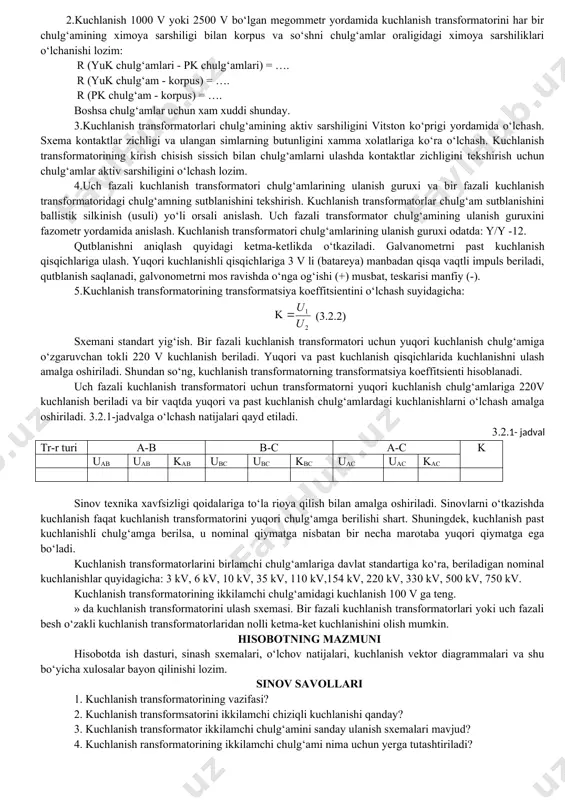

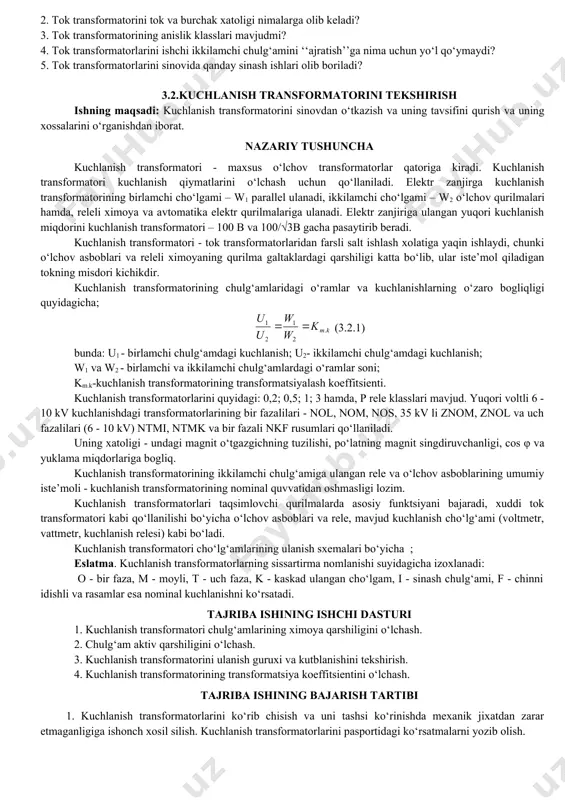

ish transformatorini sinovdan o‘tkazish va uning tavsifini qurish va uning xossalarini o‘rganishdan iborat. nazariy tushuncha kuchlanish transformatori - maxsus o‘lchov transformatorlar qatoriga kiradi. kuchlanish transformatori kuchlanish qiymatlarini o‘lchash uchun qo‘llaniladi. elektr zanjirga kuchlanish transformatorining birlamchi cho‘lgami – w1 parallel ulanadi, ikkilamchi cho‘lgami – w2 o‘lchov qurilmalari hamda, releli ximoya va avtomatika elektr qurilmalariga ulanadi. elektr zanjiriga ulangan yuqori kuchlanish miqdorini kuchlanish transformatori – 100 b va 100/√3b gacha pasaytirib beradi. kuchlanish transformatori - tok transformatorlaridan farsli salt ishlash xolatiga yaqin ishlaydi, chunki o‘lchov asboblari va releli ximoyaning qurilma galtaklardagi qarshiligi katta bo‘lib, ular iste’mol qiladigan tokning misdori kichikdir. kuchlanish transformatorining chulg‘amlaridagi o‘ramlar va kuchlanishlarning o‘zaro bogliqligi quyidagicha; (3.2.1) bunda: u1 - birlamchi chulg‘amdagi kuchlanish; u2- ikkilamchi chulg‘amdagi kuchlanish; w1 va w2 - birlamchi va ikkilamchi chulg‘amlardagi o‘ramlar soni; km.k-kuchlanish transformatorining transformatsiyalash koeffitsienti. kuchlanish transformatorlarini quyidagi: 0,2; 0,5; 1; 3 hamda, p rele klasslari mavjud. yuqori voltli 6 - 10 kv …
