1 / 27

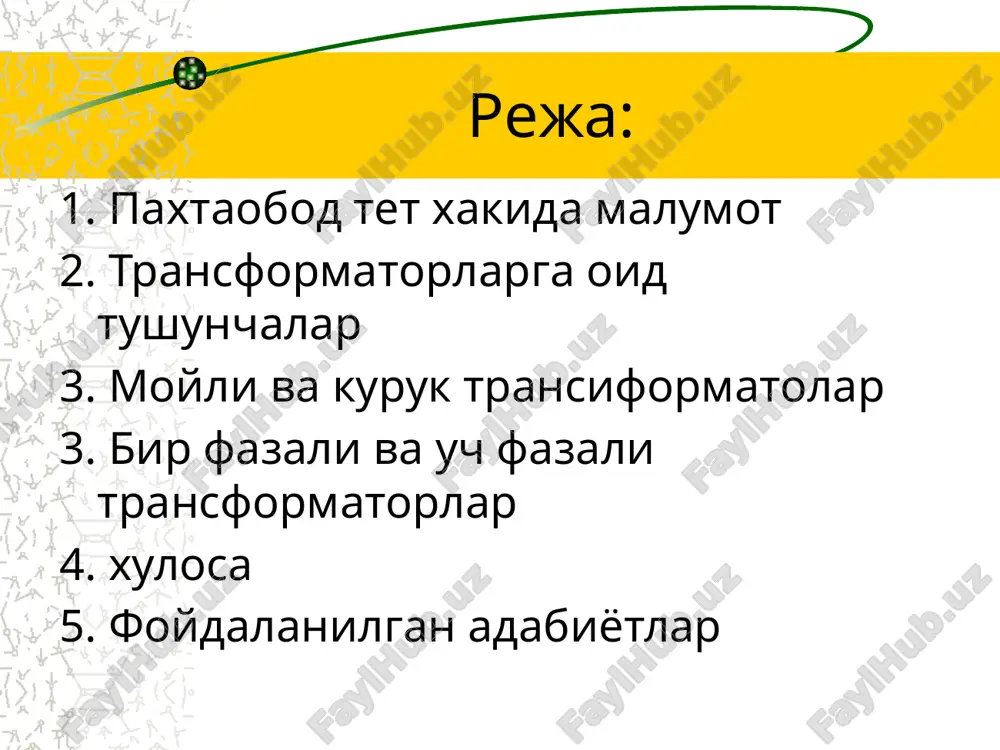

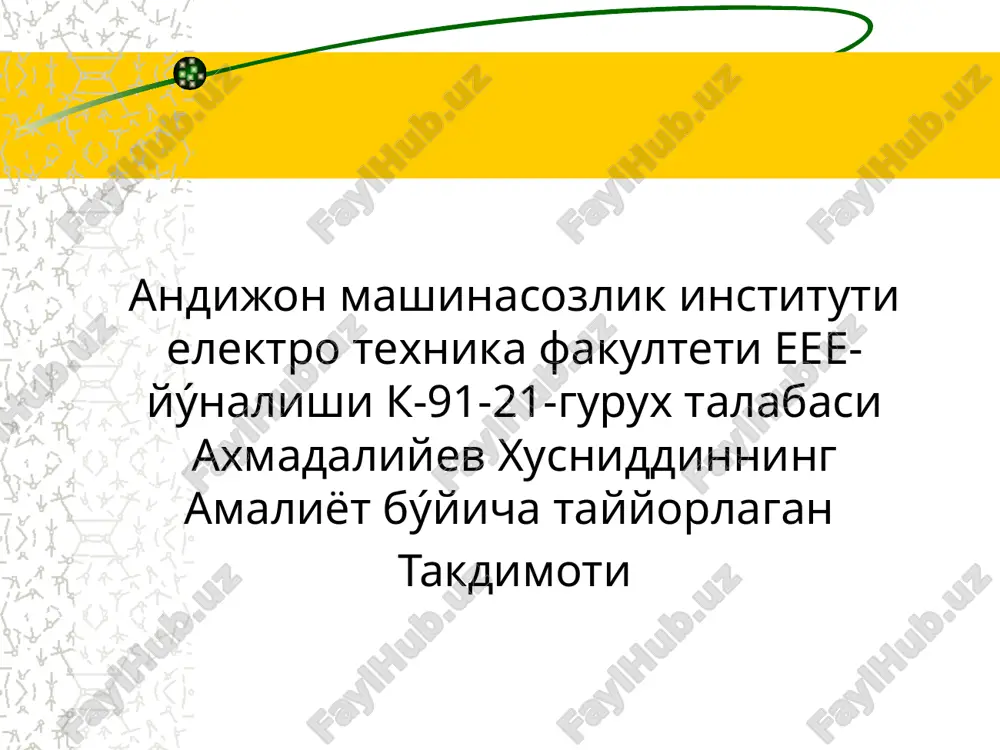

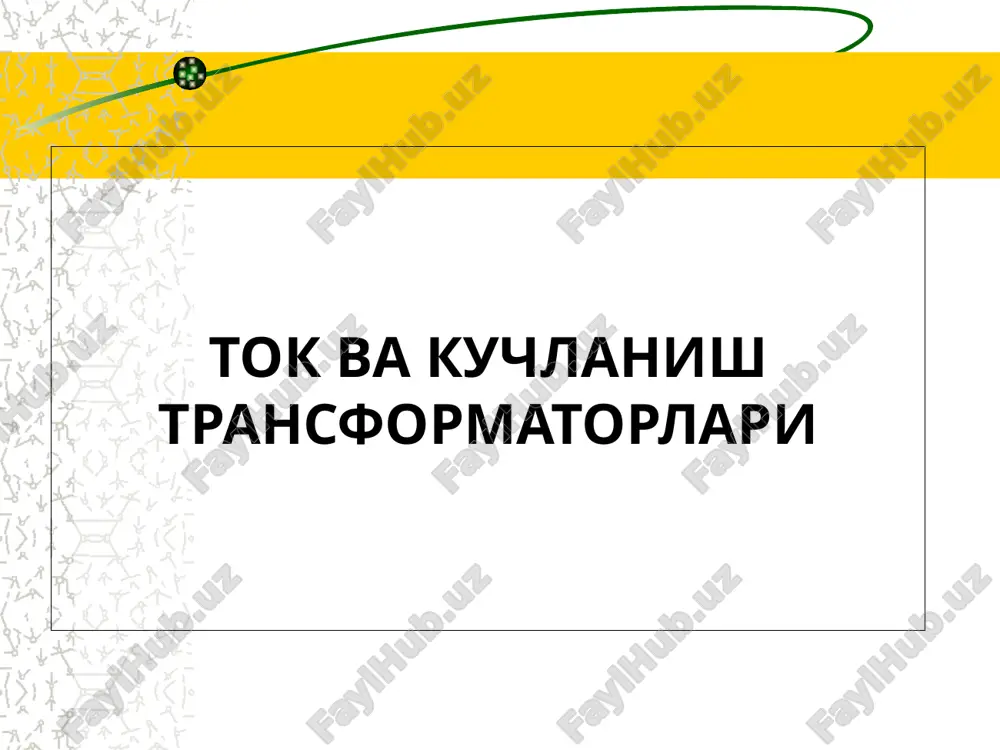

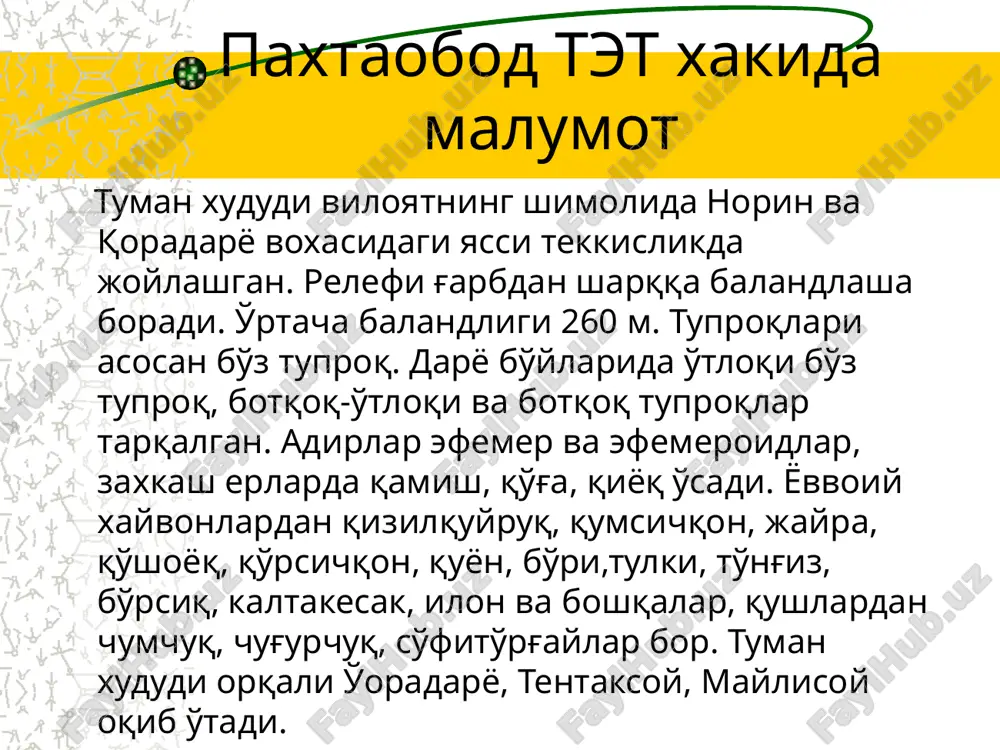

transformatorlar andijon mashinasozlik instituti elektro texnika fakulteti eee-yúnalishi k-91-21-gurux talabasi axmadaliyev xusniddinning amaliyot búyicha tayyorlagan takdimoti tok va kuchlanish transformatorlari reja: 1. paxtaobod tet xakida malumot 2. transformatorlarga oid tushunchalar 3. moyli va kuruk transiformatolar 3. bir fazali va uch fazali transformatorlar 4. xulosa 5. foydalanilgan adabiyotlar paxtaobod tet xakida malumot tuman xududi viloyatning shimolida norin va qoradaryo voxasidagi yassi tekkislikda joylashgan. relefi g'arbdan sharqqa balandlasha boradi. o'rtacha balandligi 260 m. tuproqlari asosan bo'z tuproq. daryo bo'ylarida o'tloqi bo'z tuproq, botqoq-o'tloqi va botqoq tuproqlar tarqalgan. adirlar efemer va efemeroidlar, zaxkash erlarda qamish, qo'g'a, qiyoq o'sadi. yovvoiy xayvonlardan qizilquyruq, qumsichqon, jayra, qo'shoyoq, qo'rsichqon, quyon, bo'ri,tulki, to'ng'iz, bo'rsiq, kaltakesak, ilon va boshqalar, qushlardan chumchuq, chug'urchuq, so'fito'rg'aylar bor. tuman xududi orqali o'oradaryo, tentaksoy, maylisoy oqib o'tadi. ish vazifasi: tuman hokimi tumanda oliy mansabdor shaxs bo'lib, ayni bir vaqtda hududda vakillik va ijroiya hokimiyatini boshqaradi. o'z vakolatlarini yakkaboshchilik asosida amalga oshiradi. shahar hokimi o'zbekiston …

2 / 27

ri (o't) deyiladi. maxsus transformatorlar ham ishlab chiqariladiki, ular elektro-termik o'choqlarda (o'choq transformatorlari), elektr payvandlash, elektr transporti uskunalari, elektron sxemalar, tok va kuchlanish o'lchagichlari sxemalarida qo'llaniladi. tok turiga qarab transformatorlar bir fazali, uch fazali va ko'p fazalilarga bo'linadilar. uch fazali ktlarning quvvatlari 1250 mva gacha, uch fazali guruh transformatorlarining quvvatlari esa (uchta bir fazali transformatordan hosil bo'lgan) 2000 mva gacha bo'lib, og'irligi esa 500 t. gacha boradi. 6 kuchli transformatorlar tuzilishi bo'yicha ikki turga bo'linadilar: moyli va quruq transformatorlar. moyli transformatorlarda magnit o'zak va chulg'amlar yaxshi izolyator va sovutuvchi modda hisoblangan transformator moyi to'ldirilgan idishga joylashtiriladilar. transformator moyi chulg'am izolyatsiyalarini havoning zararli ta'siridan ham saqlaydi. a) moyli; b) quruq transformatorlar ko'rinishlari; minera tohn tmg quruq transformatorlar trihal tse tta-res tmcres-s elektr ta'minlash manbalarida qo'llaniladigan transformator transformatorlarning nominal rejimi deb ishlab chiqargan korxona tayyorlagan pasportda ko'rsatilgan rejimga aytiladi. transformatorlarning nominal qiymatlari quvvat, kuchlanishlar, toklar, chastota, f.i.k. va h.k. transformator-larning pasportida ko'rsatilgan …

3 / 27

siq jo'valangan (goryachekatanaya) va sovuq jo'valangan (xolodnokata-naya) po'latlardan yasaladi. sovuq jo'valangan transformator po'lat jo'valanish yo'nalishi bo'yicha issiq jo'valangannikiga ko'ra bir necha marta yaxshiroq magnit xususiyatlarga ega. ammo bunday magnit o'zakni yig'ish texnologik jarayoni ancha murakkabdir. po'lat tunukachalarni o'zaro izolyatsiyalanishi uchun qalinligi 0,03 mm bo'lgan qog'oz yoki moyli lok ishlatiladi. qog'oz izolyatsiya lok izolyatsiyasidan arzonligiga qaramay issiqqa chidamsiz, lekin qog'oz izolyatsiyasi qalin bo'lganligi sababli, magnit o'tkazgich kesim yuzasining po'lat bilan to'ldirilish koeffitsienti kto'l ni kamaytiradi. shu sababli mazkur kamchiliklarni hisobga olib, katta quvvatli transformatorlarda lokli izolyatsiyalar ishlatiladi transformator cho'lg'am turlari tsilindrik ikki qatlamli cho'lg'am uch fazali ustunli kontsentrik chulg'amli transformator. 1 - yuqori kuchlanishli chulg'am; 2 - past kuchlanishli chulg'am; 3 - ustun (sterjen); 4 - to'sin (yarmo). transformator chulg'amlari transfomatorlarning chulg'amlari bir qancha talablarni qoniqtirishi shart: - chulg'am uchun ishlatiladigan misning kamyobligini hisobga olib, uning ishlab chiqarilishidagi xarajatlari minimal va transformatorning ishlash jarayonidagi foydali ish koeffitsienti mumkin qadar maksimal bo'lishi …

4 / 27

qilinsa, transformator savlati (gabariti) kamayadi, zero uning umri qisqaradi. shuning uchun chulg'amlarning hozirgi zamon tuzilishlari, ayniqsa yuqori kuchlanishli transformatorlar chulg'amlari tuzilishi, tajribalarda tekshirilgan uzoq muddatli izlanish ishlarining mahsulidir. moyli transformatorning boki hozirgi zamon kuchli transformatorlarini sovutish uchun ularning aktiv qismlari, ya'ni magnit o'zak va unga mahkamlangan chulg'amlar, moyli bakka joylashtiriladi. bunda chulg'amlar va magnit o'zak o'z haroratini harakatlanayotgan (aktiv qismni yuvayotgan) moyga uzatadi. moyning harakati esa bakning har eridagi moy harorati farqi natijasida hosil bo'ladi. chunonchi, qizigan moy yuqoriga harakatlanib, uning o'rnini maxsus sovutgichlardan kelayotgan sovuq moy egallaydi. sovutgichlarga esa qizigan moy keladi, shu tariqa, moyning tabiiy tsirkulyatsiyasi (berk kontur bo'ylab harakati) transformatorning chulg'amlari va magnit o'zaklarini tabiiy sovutadi. transformatorning quvvati oshgan sari, uning sovutish sharoitlari mushkullashadi. transformatorning istalgan rejimini tavsiflash uchun chulg'amlarning e.yu.k. va m.yu.k. muvozanat tenglamalaridan foydalaniladi. magnit zanjiri uchun kirxgofning birinchi qonuni qo'llaniladi. transformatorning almashtirish sxemasi orqali transformator ishini analitik va grafik usullar bilan tekshirish jarayoni soddalashadi. …

5 / 27

ydali ishlash koeffitsienti (f.i.k.) hamma elektr mashinalari singari, transformatorlarda xam f.i.k. deb, transformatorning aktiv quvvat birligida (ya'ni kilovatt, yoki vatt) tarmoqqa uzatilayotgan (ikkilamchi) quvvati r2 ning unga keltirilayotgan birlamchi (shu birlikdagi) quvvat r1 ga nisbatiga aytiladi. transformatorning tashqi tavsifi deb birlamchi kuchlanish va yuk xarakteri o'zgarmas bo'lgandagi bog'lanishiga aytiladi bo'lganda, kuchlanish pasayuvi bo'adi. agar rm – chulg'amlar misidagi, rp – po'latdagi quvvat isrofi bo'lsa, r1qr2+rp+rm va transformatorlarning maksimal fik η = 0,95 ÷ 0,97 past kuchlanishli chulg'am yuqori kuchlanishli chulg'amning bir qismini tashkil qilgan transformator avtotransformator deyiladi. u pasaytiruvchi va yuksaltiruvchi transformator bo'lishi mumkin. avtotransformatorlarning umumiy kamchilligi shuki, yuqori past kuchlanishli zanjirlar bir-biriga elektrik bog'langan-ligi natijasida past kuchlanish zanjiri yuqori kuchlanish ostida qolar ekan. welding transformer kuchlanish transformatori deb yuqori kuchlanishli birlamchi chulg'amning o'ramlari soni w1 nisbatan ko'p bo'lib, tarmoqqa parallel ulanadi, ya'ni o'lchanadigan kuchlanish bevosita ta'sir ettiriladi. ikkilamchi chulg'amning o'ramlari soni w2 nisbatan kam bo'lib, unga voltmetr, vattmetr, schyotchik …
