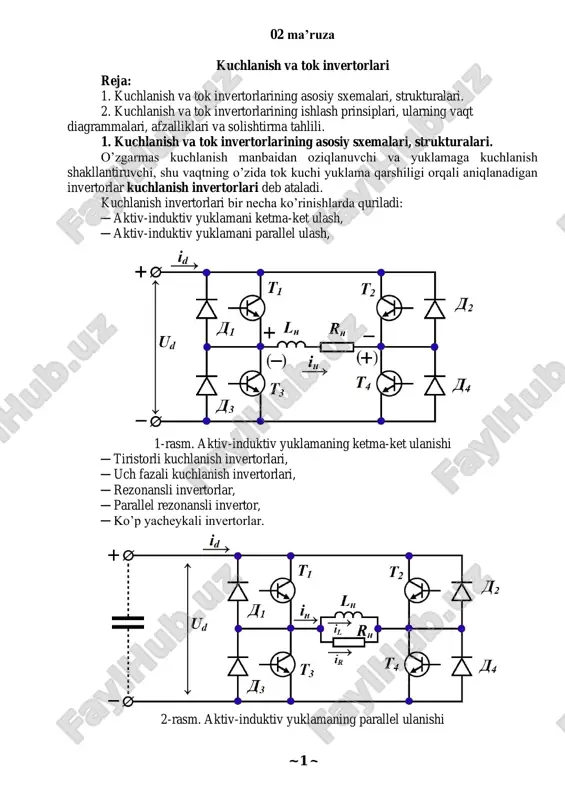

o‘zbekiston respublikasi ~ 1 ~ 02 ma’ruza kuchlanish va tok invertorlari reja: 1. kuchlanish va tok invertorlarining asosiy sxemalari, strukturalari. 2. kuchlanish va tok invertorlarining ishlash prinsiplari, ularning vaqt diagrammalari, afzalliklari va solishtirma tahlili. 1. kuchlanish va tok invertorlarining asosiy sxemalari, strukturalari. o’zgarmas kuchlanish manbaidan oziqlanuvchi va yuklamaga kuchlanish shakllantiruvchi, shu vaqtning o’zida tok kuchi yuklama qarshiligi orqali aniqlanadigan invertorlar kuchlanish invertorlari deb ataladi. kuchlanish invertorlari bir necha ko’rinishlarda quriladi: ─ aktiv-induktiv yuklamani ketma-ket ulash, ─ aktiv-induktiv yuklamani parallel ulash, 1-rasm. aktiv-induktiv yuklamaning ketma-ket ulanishi ─ tiristorli kuchlanish invertorlari, ─ uch fazali kuchlanish invertorlari, ─ rezonansli invertorlar, ─ parallel rezonansli invertor, ─ ko’p yacheykali invertorlar. 2-rasm. aktiv-induktiv yuklamaning parallel ulanishi ~ 2 ~ to’la boshqariluvchi elementlar (tranzistorlar)da qurilgan bir fazali ko’prik sxemali kuchlanish invertori (1-rasm) bilan tanishamiz. shuni qayd etish kerakki, yuklamaning aktiv va reaktiv elementlarini ketma-ket yoki parallel ulash sxemada yuz berayotgan elektromagnit jarayonlarning xarakteriga jiddiy ravishda ta’sir etadi. …

2 / 10

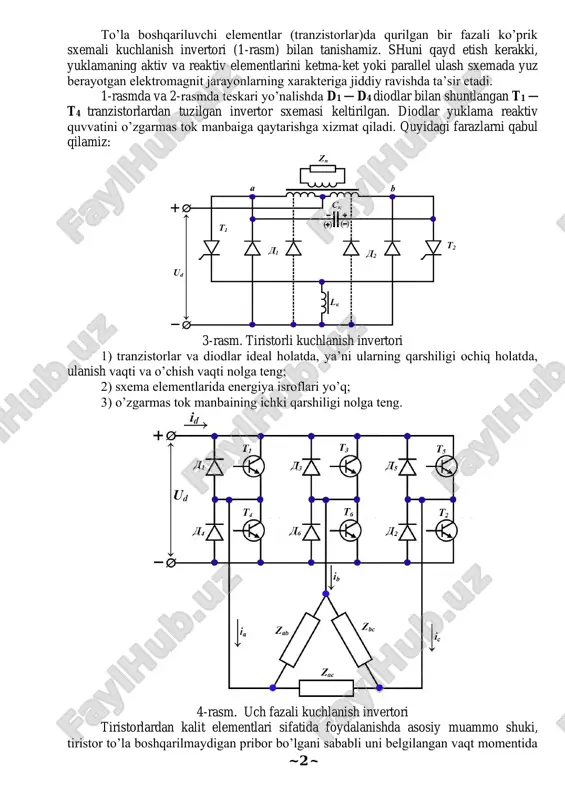

babli uni belgilangan vaqt momentida ~ 3 ~ o’chishini ta’minlaydigan qo’shimcha vositalarga ehtiyoj bo’ladi. kuchlanish invertorlarida bunday maqsadlar uchun odatda asosiy tiristorlarni o’chirish uchun qisqa tok impulslarini generatsiyalovchi sun’iy kommutatsiya bo’yicha turli sxemalar, xususan lc-konturli sxemadan foydalaniladi. bu kontur sxemada noayon ko’rinishda qatnashishi mumkin, masalan mak-murreyning keng tarqalgan sxemasi (3-rasm)da l va c kuch sxemasining asosiy tiristorlari bilan ajratilgan, biroq shunga qaramay ko’p hollarda l va c bevosita ulangan va asosiy zanjirdan yordamchi kommutatsiyalovchi tiristorlar orqali ajratiladi, yordamchi tiristorlar lc-konturni faqat kommutatsiya vaqtidagina ulaydilar. uch fazali invertorlar odatda uch fazali ko’prik sxemasida quriladi. biroq, bu sinf invertorlarida chiqish kuchlanishining yuklamaga bog’liq emasligini hisobga olganda uch fazali sistemani ba’zan uchta bir fazali invertorlar asosida qurish maqsadga muvofiqroq bo’ladi. bunda har bir invertor chiqish kuchlanishlari va 2π/3ga teng burchaklar ega bo’lishi shart. tok invertoridan farqli o’laroq, uch fazali qurilgan kuchlanish invertorlari elektromagnit jarayonlari va sxemaning tegishlicha ish rejimlarida murakkabroq xarakterga ega bo’ladi. …

3 / 10

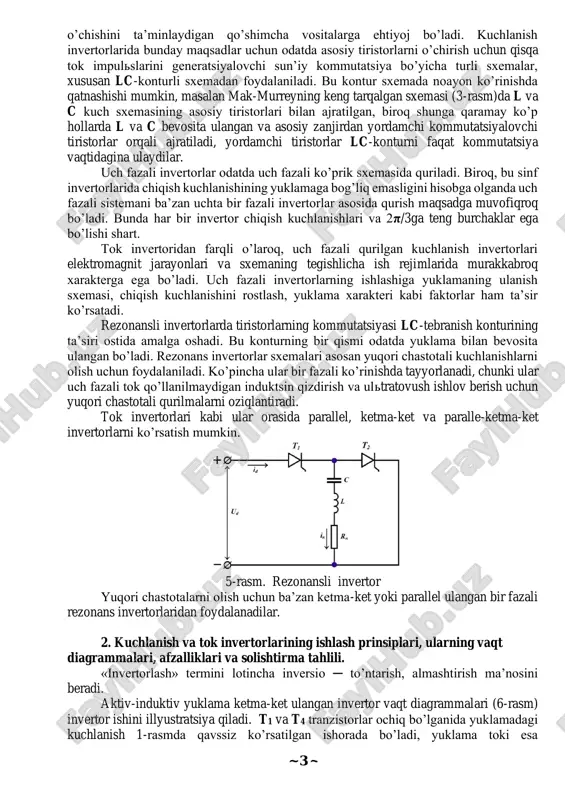

umkin. 5-rasm. rezonansli invertor yuqori chastotalarni olish uchun ba’zan ketma-ket yoki parallel ulangan bir fazali rezonans invertorlaridan foydalanadilar. 2. kuchlanish va tok invertorlarining ishlash prinsiplari, ularning vaqt diagrammalari, afzalliklari va solishtirma tahlili. «invertorlash» termini lotincha inversio ─ to’ntarish, almashtirish ma’nosini beradi. aktiv-induktiv yuklama ketma-ket ulangan invertor vaqt diagrammalari (6-rasm) invertor ishini illyustratsiya qiladi. t1 va t4 tranzistorlar ochiq bo’lganida yuklamadagi kuchlanish 1-rasmda qavssiz ko’rsatilgan ishorada bo’ladi, yuklama toki esa ~ 4 ~ eksponentsial qonun bo’yicha o’sib boradi. ϑ=π momentida t1 va t4 tranzistorlarni yopuvchi va t2 va t3 tranzistorlarni ochuvchi boshqaruv signallari tushadi. yuklama induktivligidagi in toki sakrab o’zgara olmaganligi sababli bu tok shu yo’nalishda oqishda davom etadi, biroq t1 va t4 tranzistorlari emas, balki d2 va d3 diodlari orqali oqadi. t1 va t4 tranzistorlari yopilayotganida yuklama induktivligidagi oziqlantirish manbai kuchlanishi uddan kattaroq bo’lgan qarshi eyuk yuzaga kelishi sababli diodlar ulanadi. 6-rasm. aktiv-induktiv yuklama ketma-ket ulangan invertor vaqt diagrammalari d2 …

4 / 10

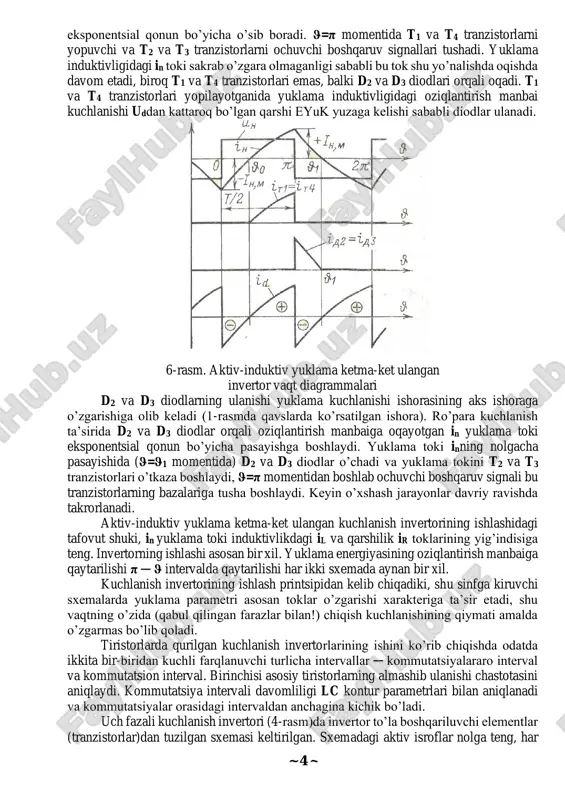

shlashi asosan bir xil. yuklama energiyasining oziqlantirish manbaiga qaytarilishi π ─ ϑ intervalda qaytarilishi har ikki sxemada aynan bir xil. kuchlanish invertorining ishlash printsipidan kelib chiqadiki, shu sinfga kiruvchi sxemalarda yuklama parametri asosan toklar o’zgarishi xarakteriga ta’sir etadi, shu vaqtning o’zida (qabul qilingan farazlar bilan!) chiqish kuchlanishining qiymati amalda o’zgarmas bo’lib qoladi. tiristorlarda qurilgan kuchlanish invertorlarining ishini ko’rib chiqishda odatda ikkita bir-biridan kuchli farqlanuvchi turlicha intervallar ─ kommutatsiyalararo interval va kommutatsion interval. birinchisi asosiy tiristorlarning almashib ulanishi chastotasini aniqlaydi. kommutatsiya intervali davomliligi lc kontur parametrlari bilan aniqlanadi va kommutatsiyalar orasidagi intervaldan anchagina kichik bo’ladi. uch fazali kuchlanish invertori (4-rasm)da invertor to’la boshqariluvchi elementlar (tranzistorlar)dan tuzilgan sxemasi keltirilgan. sxemadagi aktiv isroflar nolga teng, har ~ 5 ~ bir tranzistorning ochiq holati davomliligi π ga teng. yuklama aktiv-induktiv va uchburchak sxemasida ulangan. katta quvvatli uch fazali kuchlanish invertorlari tiristorlarda quriladi. ketma-ket rezonansli invertor 5-rasmda keltirilgan. agar tebranish konturi invertor ishchi chastotasida tanlangan …

5 / 10

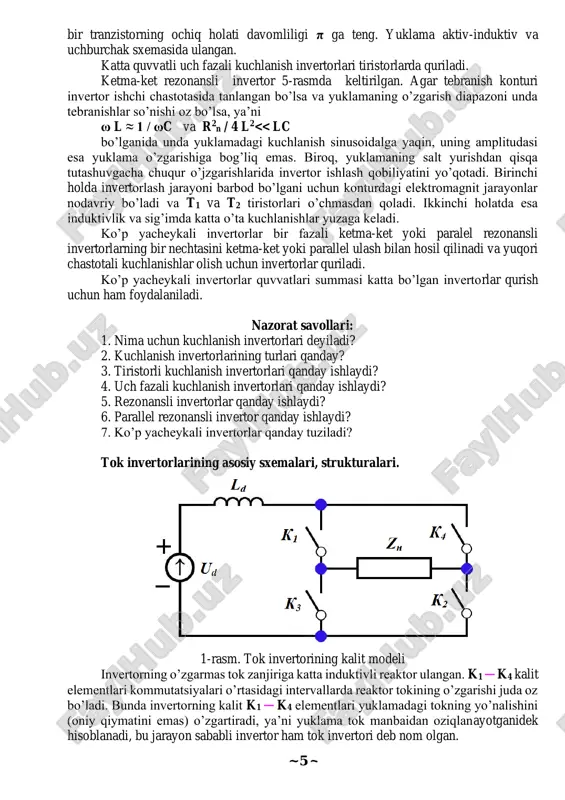

ing bir nechtasini ketma-ket yoki parallel ulash bilan hosil qilinadi va yuqori chastotali kuchlanishlar olish uchun invertorlar quriladi. ko’p yacheykali invertorlar quvvatlari summasi katta bo’lgan invertorlar qurish uchun ham foydalaniladi. nazorat savollari: 1. nima uchun kuchlanish invertorlari deyiladi? 2. kuchlanish invertorlarining turlari qanday? 3. tiristorli kuchlanish invertorlari qanday ishlaydi? 4. uch fazali kuchlanish invertorlari qanday ishlaydi? 5. rezonansli invertorlar qanday ishlaydi? 6. parallel rezonansli invertor qanday ishlaydi? 7. ko’p yacheykali invertorlar qanday tuziladi? tok invertorlarining asosiy sxemalari, strukturalari. 1-rasm. tok invertorining kalit modeli invertorning o’zgarmas tok zanjiriga katta induktivli reaktor ulangan. k1 ─ k4 kalit elementlari kommutatsiyalari o’rtasidagi intervallarda reaktor tokining o’zgarishi juda oz bo’ladi. bunda invertorning kalit k1 ─ k4 elementlari yuklamadagi tokning yo’nalishini (oniy qiymatini emas) o’zgartiradi, ya’ni yuklama tok manbaidan oziqlanayotganidek hisoblanadi, bu jarayon sababli invertor ham tok invertori deb nom olgan. ~ 6 ~ tok invertor sxemalari bir necha ko’rinishlarda bo’ladi: ─ parallel tok invertori, ─ …
