1 / 15

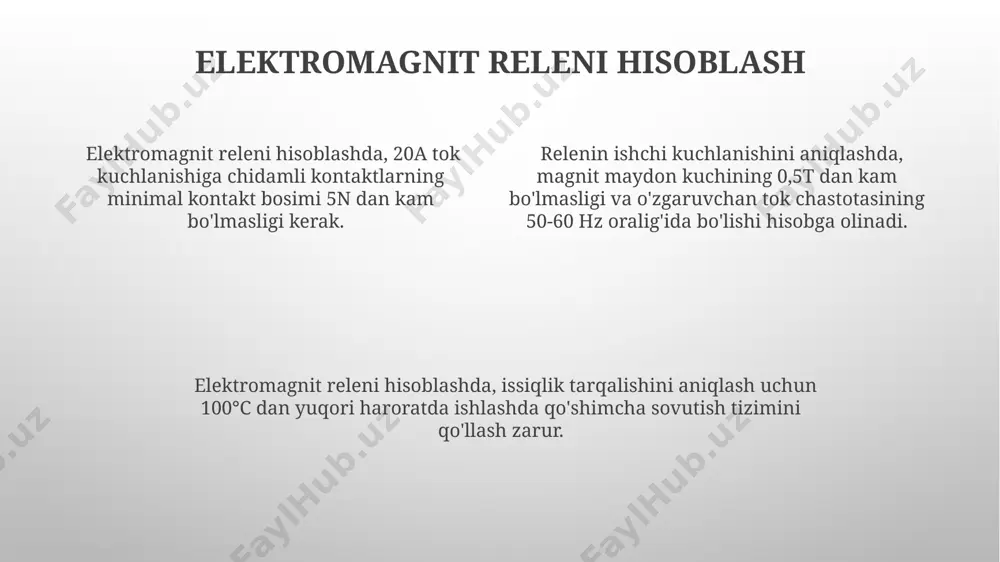

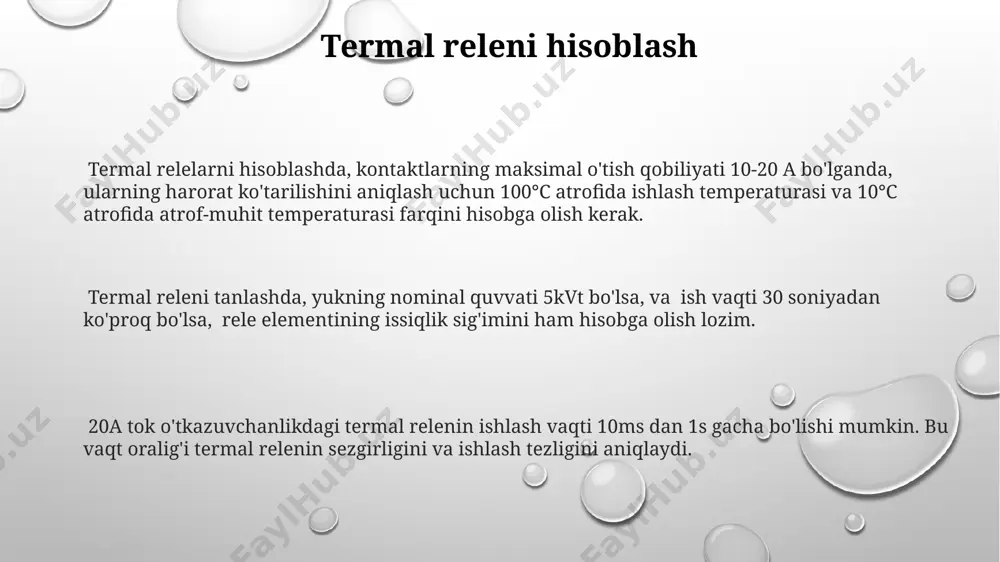

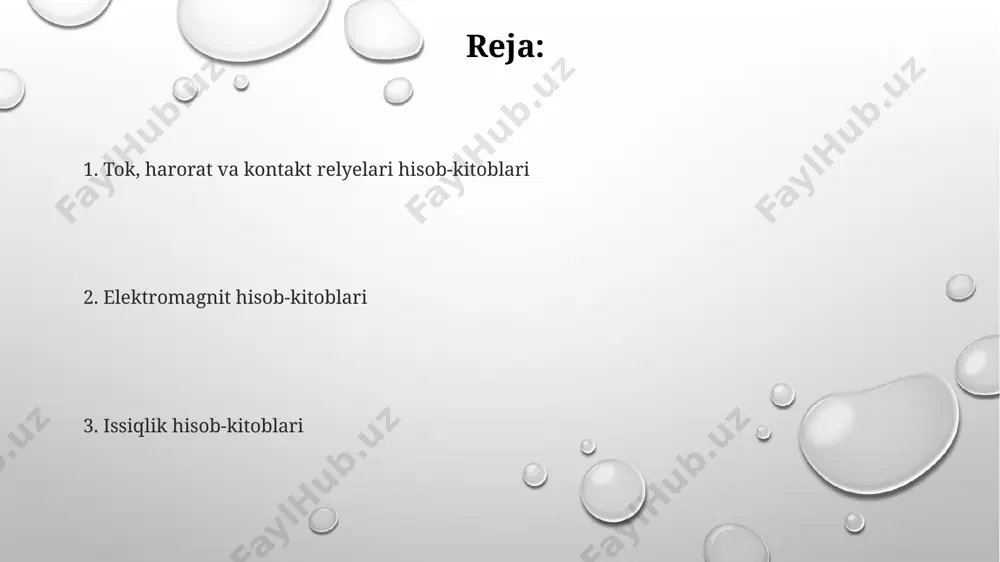

powerpoint presentation elektromagnit,kuchlanish,tok,xarorat va kontakt relelarini hisoblash erkinjonova hulkar 1. tok, harorat va kontakt relyelari hisob-kitoblari 2. elektromagnit hisob-kitoblari 3. issiqlik hisob-kitoblari reja: termal relelarni hisoblashda, kontaktlarning maksimal o'tish qobiliyati 10-20 a bo'lganda, ularning harorat ko'tarilishini aniqlash uchun 100°c atrofida ishlash temperaturasi va 10°c atrofida atrof-muhit temperaturasi farqini hisobga olish kerak. termal releni tanlashda, yukning nominal quvvati 5kvt bo'lsa, va ish vaqti 30 soniyadan ko'proq bo'lsa, rele elementining issiqlik sig'imini ham hisobga olish lozim. 20a tok o'tkazuvchanlikdagi termal relenin ishlash vaqti 10ms dan 1s gacha bo'lishi mumkin. bu vaqt oralig'i termal relenin sezgirligini va ishlash tezligini aniqlaydi. termal releni hisoblash elektromagnit releni hisoblash elektromagnit releni hisoblashda, 20a tok kuchlanishiga chidamli kontaktlarning minimal kontakt bosimi 5n dan kam bo'lmasligi kerak. relenin ishchi kuchlanishini aniqlashda, magnit maydon kuchining 0,5t dan kam bo'lmasligi va o'zgaruvchan tok chastotasining 50-60 hz oralig'ida bo'lishi hisobga olinadi. elektromagnit releni hisoblashda, issiqlik tarqalishini aniqlash uchun 100°c dan yuqori …

2 / 15

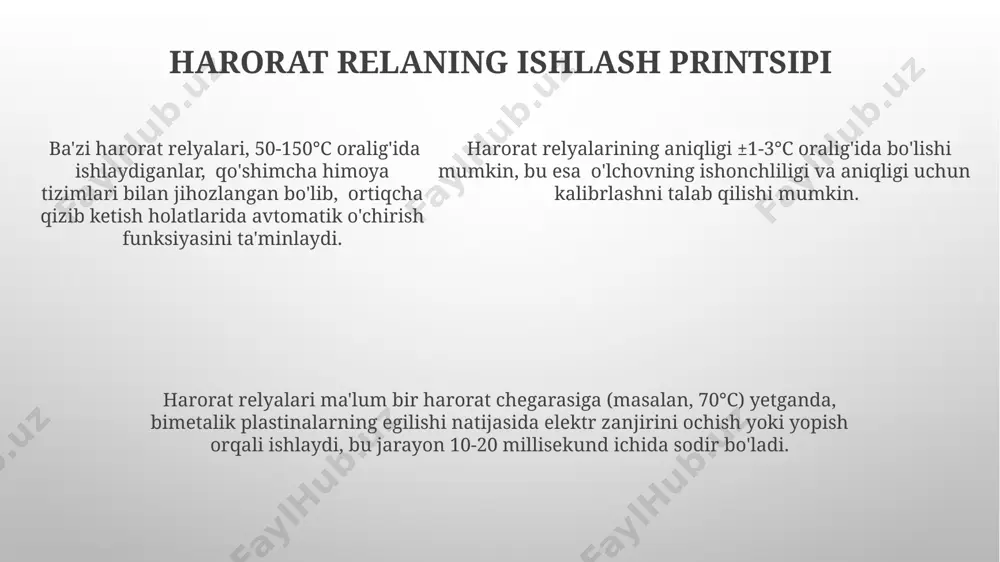

un 10a dan yuqori tok oqimini hisobga olish zarur, aks holda kontaktlarning erishi va uzilish xavfi ortadi. releni tanlashda, uning kontaktlarining o'tkazuvchanligi va uzilish quvvati, masalan, 10a 250v parametrlari muhim ahamiyatga ega. termal relelarni hisoblashda, maksimal ruxsat etilgan harorat 85°c dan oshmasligi va 100°c da himoya tizimi ishlashi kerak. termal relaning ishlash printsipi termal relalarning ishlash harorati oraligʻi, qurilmaning turiga va texnik xususiyatlariga bogʻliq boʻlib, 40°c dan 120°c gacha oʻzgarib turadi, aniq chegaralar pasport ma'lumotlarida ko'rsatiladi. termal relelar, 70-80°c oraligʻida ishlaydigan bimetalik plastinalar yordamida ishlaydi, bu esa kontaktlarning ochilishini ta'minlaydi va haddan tashqari qizib ketishdan himoya qiladi. 50a dan ortiq yuklarda ishlatiladigan termal relalarda, tezkor reaksiya uchun, qoʻshimcha ravishda elektron komponentlar qoʻllaniladi va bu 0.1 soniyadan kamroq vaqt ichida ishlaydi. kontakt relaning ishlash printsipi kontakt relyesi 10-30 ma dan 10 a gacha bo'lgan toklarni o'chirish va yoqish uchun ishlatiladi, bu uning kontaktlarining fizik o'lchamlari va kontakt materialining xususiyatlariga bog'liq. kontakt …

3 / 15

ig'iga, masalan, 20°c dan 80°c gacha bo'lishiga va yukning quvvatiga bog'liq bo'ladi, bu esa uning ishlash muddatini ta'sir qiladi. kontakt releni hisoblash kontakt relesining kontakt bosimi 10-50 n oralig'ida bo'lishi kerak, bu esa kontaktlarning ishonchli ulanishini va 106 sikldan ortiq ishlash muddatini ta'minlaydi. 10a dan yuqori oqimlar uchun kontakt relesi tanlashda, kontaktlarning materialiga va ularning kontakt sirt maydoniga e'tibor qaratish, minimal 2mm² kesimi simlardan foydalanish zarur. kontakt relesining ishlash temperaturasi diapazoni -40°c dan +85°c gacha bo'lib, haroratning keskin o'zgarishiga chidamliligini ko'rsatadi. relеlarni tanlash mezonlari реле танлашда унинг контактларининг максимал коммутация қуввати (масалан, 10 а дан юқори) ва контактларнинг турлари (нормал очиқ ёки нормал ёпиқ) муҳим аҳамиятга эга. ишчанлик температураси диапазони (-40°c дан +85°c гача) ва реленинг электр қаршилиги параметрларини ҳисобга олиш зарур. реленинг механик чидамлилиги (мисол учун, 10⁶ цикл) ва электр хавфсизлик талабларига мувофиқлигини текшириш лозим. elektromagnit relaning ishlash printsipi o'zgaruvchan tokli elektromagnit relyesida, 50-60 gts chastotali tok pulslarining ta'siri …

4 / 15

режимининг 5°с гача ўзгариши контакт релеларининг ишончлилигига 10% таъсир кўрсатишини инобатга олиб, иссиқлик режимини яхшилаш бўйича чора-тадбирлар кўриш зарур. tok relaning ishlash printsipi rele ichidagi elektromagnitning kuchlanishga bog'liqligi releyning sezgirligini va javob vaqtini (1-5 ms) aniqlaydi, bu parametrlar rele tanlashda muhim hisoblanadi. tok relesi 20-50 vt quvvat sarfi bilan ishlaydi va 220 v ga qadar kuchlanishdagi yuqori quvvatli zanjirlarni boshqarish imkonini beradi, bu esa energiyani tejashga yordam beradi. tok relesining ishlash printsipi magnit maydonining o'zgarishiga asoslangan bo'lib, 5-10 ma dan yuqori tok kuchlanishi magnitni faollashtirib, kontaktlarni 10-20 ms ichida yopadi. e'tiboringiz uchun rahmat @taqdimot_robot image1.png image2.png image3.png
