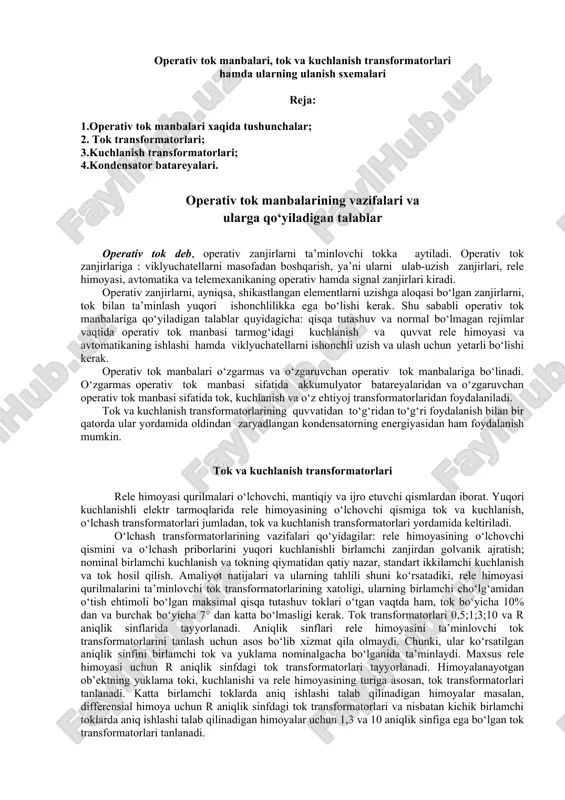

operativ tok manbalari, tok va kuchlanish transformatorlari hamda ularning ulanish sxemalari reja: 1.operativ tok manbalari xaqida tushunchalar; 2. tok transformatorlari; 3.kuchlanish transformatorlari; 4.kondensator batareyalari. operativ tok manbalarining vazifalari va ularga qo‘yiladigan talablar operativ tok deb, operativ zanjirlarni ta’minlovchi tokka aytiladi. operativ tok zanjirlariga : viklyuchatellarni masofadan boshqarish, ya’ni ularni ulab-uzish zanjirlari, rele himoyasi, avtomatika va telemexanikaning operativ hamda signal zanjirlari kiradi. operativ zanjirlarni, ayniqsa, shikastlangan elementlarni uzishga aloqasi bo‘lgan zanjirlarni, tok bilan ta’minlash yuqori ishonchlilikka ega bo‘lishi kerak. shu sababli operativ tok manbalariga qo‘yiladigan talablar quyidagicha: qisqa tutashuv va normal bo‘lmagan rejimlar vaqtida operativ tok manbasi tarmog‘idagi kuchlanish va quvvat rele himoyasi va avtomatikaning ishlashi hamda viklyuchatellarni ishonchli uzish va ulash uchun yetarli bo‘lishi kerak. operativ tok manbalari o‘zgarmas va o‘zgaruvchan operativ tok manbalariga bo‘linadi. o‘zgarmas operativ tok manbasi sifatida akkumulyator batareyalaridan va o‘zgaruvchan operativ tok manbasi sifatida tok, kuchlanish va o‘z ehtiyoj transformatorlaridan foydalaniladi. tok va kuchlanish transformatorlarining quvvatidan …

2 / 9

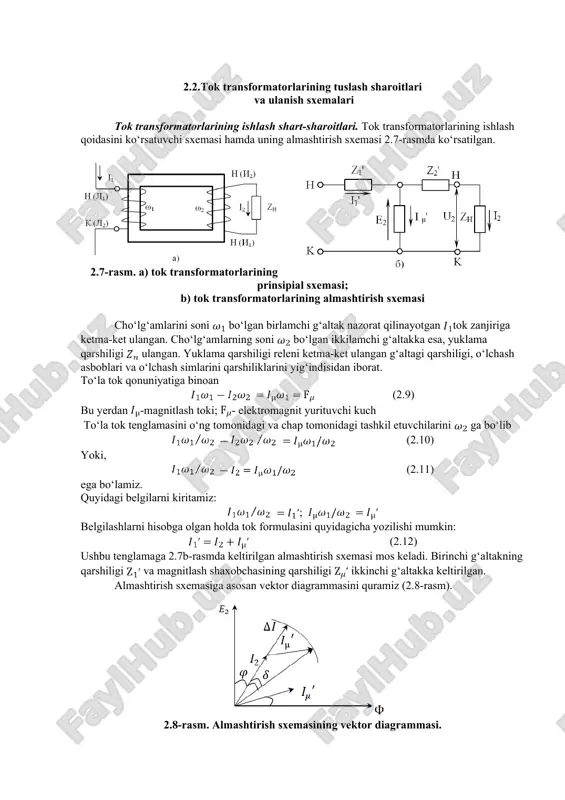

g qiymatidan qatiy nazar, standart ikkilamchi kuchlanish va tok hosil qilish. amaliyot natijalari va ularning tahlili shuni ko‘rsatadiki, rele himoyasi qurilmalarini ta’minlovchi tok transformatorlarining xatoligi, ularning birlamchi cho‘lg‘amidan o‘tish ehtimoli bo‘lgan maksimal qisqa tutashuv toklari o‘tgan vaqtda ham, tok bo‘yicha 10% dan va burchak bo‘yicha 7° dan katta bo‘lmasligi kerak. tok transformatorlari 0,5;1;3;10 va r aniqlik sinflarida tayyorlanadi. aniqlik sinflari rele himoyasini ta’minlovchi tok transformatorlarini tanlash uchun asos bo‘lib xizmat qila olmaydi. chunki, ular ko‘rsatilgan aniqlik sinfini birlamchi tok va yuklama nominalgacha bo‘lganida ta’minlaydi. maxsus rele himoyasi uchun r aniqlik sinfdagi tok transformatorlari tayyorlanadi. himoyalanayotgan ob’ektning yuklama toki, kuchlanishi va rele himoyasining turiga asosan, tok transformatorlari tanlanadi. katta birlamchi toklarda aniq ishlashi talab qilinadigan himoyalar masalan, differensial himoya uchun r aniqlik sinfdagi tok transformatorlari va nisbatan kichik birlamchi toklarda aniq ishlashi talab qilinadigan himoyalar uchun 1,3 va 10 aniqlik sinfiga ega bo‘lgan tok transformatorlari tanlanadi. 2.2.tok transformatorlarining tuslash sharoitlari va …

3 / 9

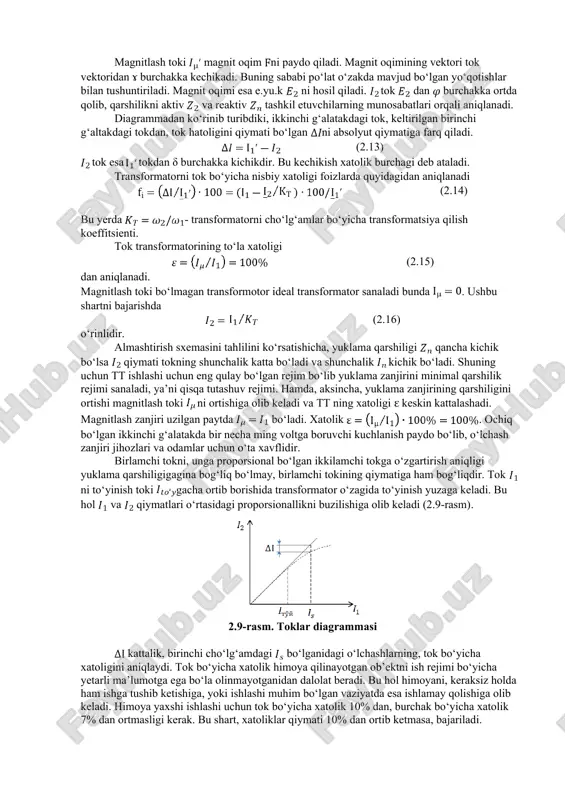

g tomonidagi va chap tomonidagi tashkil etuvchilarini ga bo‘lib (2.10) yoki, (2.11) ega bo‘lamiz. quyidagi belgilarni kiritamiz: ; belgilashlarni hisobga olgan holda tok formulasini quyidagicha yozilishi mumkin: (2.12) ushbu tenglamaga 2.7b-rasmda keltirilgan almashtirish sxemasi mos keladi. birinchi g‘altakning qarshiligi va magnitlash shaxobchasining qarshiligi ikkinchi g‘altakka keltirilgan. almashtirish sxemasiga asosan vektor diagrammasini quramiz (2.8-rasm). 2.8-rasm. almashtirish sxemasining vektor diagrammasi. magnitlash toki magnit oqim ni paydo qiladi. magnit oqimining vektori tok vektoridan ɤ burchakka kechikadi. buning sababi po‘lat o‘zakda mavjud bo‘lgan yo‘qotishlar bilan tushuntiriladi. magnit oqimi esa e.yu.k ni hosil qiladi. tok dan burchakka ortda qolib, qarshilikni aktiv va reaktiv tashkil etuvchilarning munosabatlari orqali aniqlanadi. diagrammadan ko‘rinib turibdiki, ikkinchi g‘alatakdagi tok, keltirilgan birinchi g‘altakdagi tokdan, tok hatoligini qiymati bo‘lgan ni absolyut qiymatiga farq qiladi. (2.13) tok esa tokdan δ burchakka kichikdir. bu kechikish xatolik burchagi deb ataladi. transformatorni tok bo‘yicha nisbiy xatoligi foizlarda quyidagidan aniqlanadi (2.14) bu yerda - transformatorni cho‘lg‘amlar bo‘yicha …

4 / 9

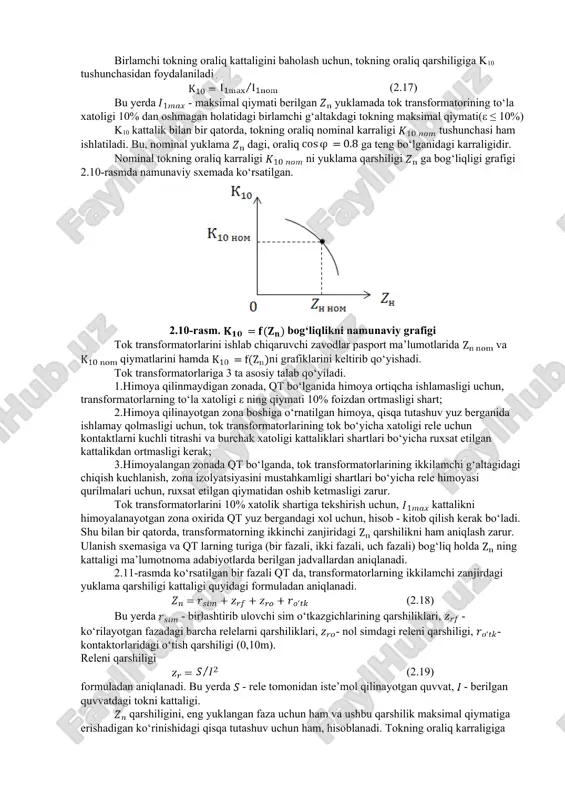

alatakda bir necha ming voltga boruvchi kuchlanish paydo bo‘lib, o‘lchash zanjiri jihozlari va odamlar uchun o‘ta xavflidir. birlamchi tokni, unga proporsional bo‘lgan ikkilamchi tokga o‘zgartirish aniqligi yuklama qarshiligigagina bog‘liq bo‘lmay, birlamchi tokining qiymatiga ham bog‘liqdir. tok ni to‘yinish toki gacha ortib borishida transformator o‘zagida to‘yinish yuzaga keladi. bu hol va qiymatlari o‘rtasidagi proporsionallikni buzilishiga olib keladi (2.9-rasm). 2.9-rasm. toklar diagrammasi kattalik, birinchi cho‘lg‘amdagi bo‘lganidagi o‘lchashlarning, tok bo‘yicha xatoligini aniqlaydi. tok bo‘yicha xatolik himoya qilinayotgan ob’ektni ish rejimi bo‘yicha yetarli ma’lumotga ega bo‘la olinmayotganidan dalolat beradi. bu hol himoyani, keraksiz holda ham ishga tushib ketishiga, yoki ishlashi muhim bo‘lgan vaziyatda esa ishlamay qolishiga olib keladi. himoya yaxshi ishlashi uchun tok bo‘yicha xatolik 10% dan, burchak bo‘yicha xatolik 7% dan ortmasligi kerak. bu shart, xatoliklar qiymati 10% dan ortib ketmasa, bajariladi. birlamchi tokning oraliq kattaligini baholash uchun, tokning oraliq qarshiligiga k10 tushunchasidan foydalaniladi . (2.17) bu yerda - maksimal qiymati berilgan yuklamada …

5 / 9

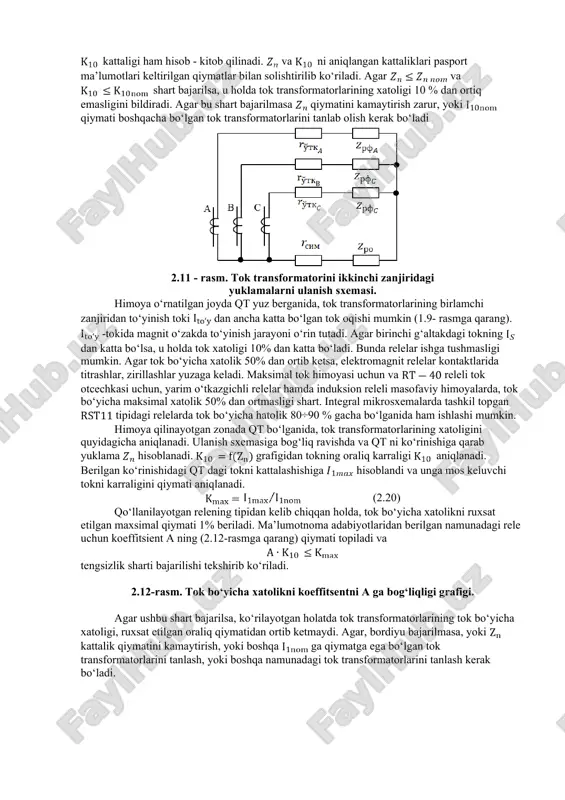

hart; 2.himoya qilinayotgan zona boshiga o‘rnatilgan himoya, qisqa tutashuv yuz berganida ishlamay qolmasligi uchun, tok transformatorlarining tok bo‘yicha xatoligi rele uchun kontaktlarni kuchli titrashi va burchak xatoligi kattaliklari shartlari bo‘yicha ruxsat etilgan kattalikdan ortmasligi kerak; 3.himoyalangan zonada qt bo‘lganda, tok transformatorlarining ikkilamchi g‘altagidagi chiqish kuchlanish, zona izolyatsiyasini mustahkamligi shartlari bo‘yicha rele himoyasi qurilmalari uchun, ruxsat etilgan qiymatidan oshib ketmasligi zarur. tok transformatorlarini 10% xatolik shartiga tekshirish uchun, kattalikni himoyalanayotgan zona oxirida qt yuz bergandagi xol uchun, hisob - kitob qilish kerak bo‘ladi. shu bilan bir qatorda, transformatorning ikkinchi zanjiridagi qarshilikni ham aniqlash zarur. ulanish sxemasiga va qt larning turiga (bir fazali, ikki fazali, uch fazali) bog‘liq holda ning kattaligi ma’lumotnoma adabiyotlarda berilgan jadvallardan aniqlanadi. 2.11-rasmda ko‘rsatilgan bir fazali qt da, transformatorlarning ikkilamchi zanjirdagi yuklama qarshiligi kattaligi quyidagi formuladan aniqlanadi. (2.18) bu yerda - birlashtirib ulovchi sim o‘tkazgichlarining qarshiliklari, - ko‘rilayotgan fazadagi barcha relelarni qarshiliklari, - nol simdagi releni qarshiligi, - …
