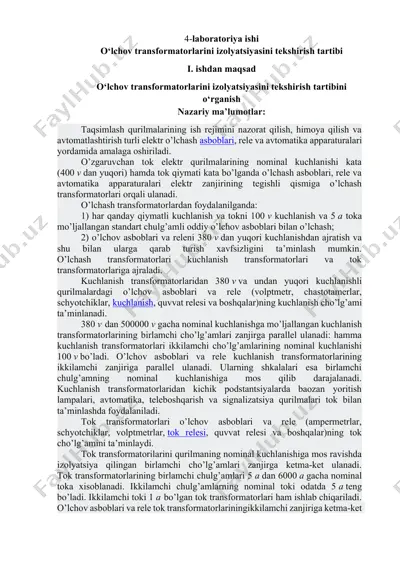

22 elektr xavfsizligi asoslari 4-laboratoriya ishi o‘lchov transformatorlarini izolyatsiyasini tekshirish tartibi i. ishdan maqsad o‘lchov transformatorlarini izolyatsiyasini tekshirish tartibini o‘rganish nazariy ma’lumotlar: taqsimlash qurilmalarining ish rejimini nazorat qilish, himoya qilish va avtomatlashtirish turli elektr o’lchash asboblari, rele va avtomatika apparaturalari yordamida amalaga oshiriladi. o’zgaruvchan tok elektr qurilmalarining nominal kuchlanishi kata (400 v dan yuqori) hamda tok qiymati kata bo’lganda o’lchash asboblari, rele va avtomatika apparaturalari elektr zanjirining tegishli qismiga o’lchash transformatorlari orqali ulanadi. o’lchash transformatorlardan foydalanilganda: 1) har qanday qiymatli kuchlanish va tokni 100 v kuchlanish va 5 a toka mo’ljallangan standart chulg’amli oddiy o’lchov asboblari bilan o’lchash; 2) o’lchov asboblari va releni 380 v dan yuqori kuchlanishdan ajratish va shu bilan ularga qarab turish xavfsizligini ta’minlash mumkin. o’lchash transformatorlari kuchlanish transformatorlari va tok transformatorlariga ajraladi. kuchlanish transformatorlaridan 380 v va undan yuqori kuchlanishli qurilmalardagi o’lchov asboblari va rele (volptmetr, chastotamerlar, schyotchiklar, kuchlanish, quvvat relesi va boshqalar)ning kuchlanish cho’lg’ami ta’minlanadi. …

2 / 4

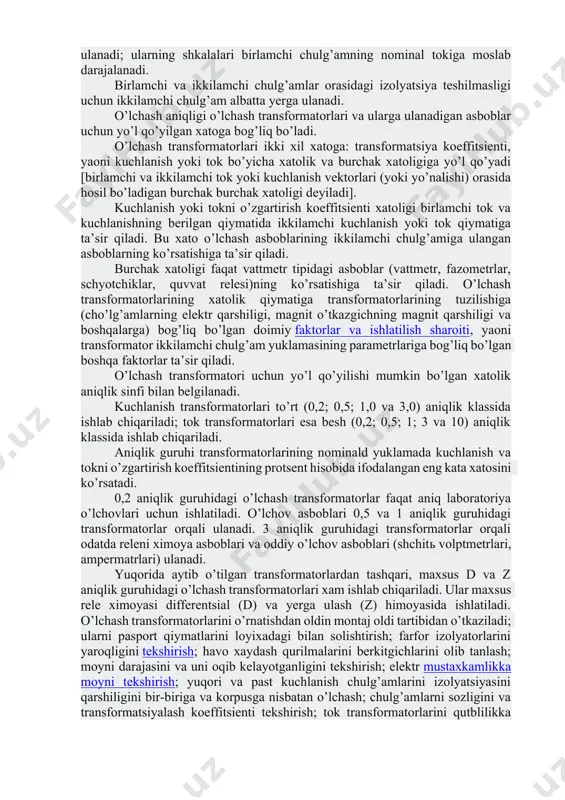

chiklar, volptmetrlar, tok relesi, quvvat relesi va boshqalar)ning tok cho’lg’amini ta’minlaydi. tok transformatorilarini qurilmaning nominal kuchlanishiga mos ravishda izolyatsiya qilingan birlamchi cho’lg’amlari zanjirga ketma-ket ulanadi. tok transformatorlarining birlamchi chulg’amlari 5 a dan 6000 a gacha nominal toka xisoblanadi. ikkilamchi chulg’amlarning nominal toki odatda 5 a teng bo’ladi. ikkilamchi toki 1 a bo’lgan tok transformatorlari ham ishlab chiqariladi. o’lchov asboblari va rele tok transformatorlariningikkilamchi zanjiriga ketma-ket ulanadi; ularning shkalalari birlamchi chulg’amning nominal tokiga moslab darajalanadi. birlamchi va ikkilamchi chulg’amlar orasidagi izolyatsiya teshilmasligi uchun ikkilamchi chulg’am albatta yerga ulanadi. o’lchash aniqligi o’lchash transformatorlari va ularga ulanadigan asboblar uchun yo’l qo’yilgan xatoga bog’liq bo’ladi. o’lchash transformatorlari ikki xil xatoga: transformatsiya koeffitsienti, yaoni kuchlanish yoki tok bo’yicha xatolik va burchak xatoligiga yo’l qo’yadi [birlamchi va ikkilamchi tok yoki kuchlanish vektorlari (yoki yo’nalishi) orasida hosil bo’ladigan burchak burchak xatoligi deyiladi]. kuchlanish yoki tokni o’zgartirish koeffitsienti xatoligi birlamchi tok va kuchlanishning berilgan qiymatida ikkilamchi kuchlanish yoki …

3 / 4

k aniqlik sinfi bilan belgilanadi. kuchlanish transformatorlari to’rt (0,2; 0,5; 1,0 va 3,0) aniqlik klassida ishlab chiqariladi; tok transformatorlari esa besh (0,2; 0,5; 1; 3 va 10) aniqlik klassida ishlab chiqariladi. aniqlik guruhi transformatorlarining nominald yuklamada kuchlanish va tokni o’zgartirish koeffitsientining protsent hisobida ifodalangan eng kata xatosini ko’rsatadi. 0,2 aniqlik guruhidagi o’lchash transformatorlar faqat aniq laboratoriya o’lchovlari uchun ishlatiladi. o’lchov asboblari 0,5 va 1 aniqlik guruhidagi transformatorlar orqali ulanadi. 3 aniqlik guruhidagi transformatorlar orqali odatda releni ximoya asboblari va oddiy o’lchov asboblari (shchitь volptmetrlari, ampermatrlari) ulanadi. yuqorida aytib o’tilgan transformatorlardan tashqari, maxsus d va z aniqlik guruhidagi o’lchash transformatorlari xam ishlab chiqariladi. ular maxsus rele ximoyasi differentsial (d) va yerga ulash (z) himoyasida ishlatiladi. o’lchash transformatorlarini o’rnatishdan oldin montaj oldi tartibidan o’tkaziladi; ularni pasport qiymatlarini loyixadagi bilan solishtirish; farfor izolyatorlarini yaroqligini tekshirish; havo xaydash qurilmalarini berkitgichlarini olib tanlash; moyni darajasini va uni oqib kelayotganligini tekshirish; elektr mustaxkamlikka moyni tekshirish; yuqori …

4 / 4

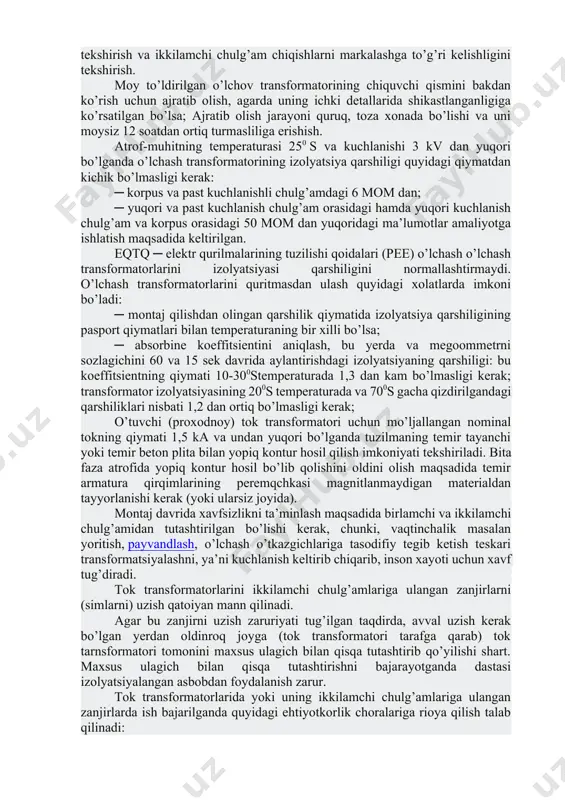

rshiligi quyidagi qiymatdan kichik bo’lmasligi kerak: ─ korpus va past kuchlanishli chulg’amdagi 6 mom dan; ─ yuqori va past kuchlanish chulg’am orasidagi hamda yuqori kuchlanish chulg’am va korpus orasidagi 50 mom dan yuqoridagi ma’lumotlar amaliyotga ishlatish maqsadida keltirilgan. eqtq ─ elektr qurilmalarining tuzilishi qoidalari (pee) o’lchash o’lchash transformatorlarini izolyatsiyasi qarshiligini normallashtirmaydi. o’lchash transformatorlarini quritmasdan ulash quyidagi xolatlarda imkoni bo’ladi: ─ montaj qilishdan olingan qarshilik qiymatida izolyatsiya qarshiligining pasport qiymatlari bilan temperaturaning bir xilli bo’lsa; ─ absorbine koeffitsientini aniqlash, bu yerda va megoommetrni sozlagichini 60 va 15 sek davrida aylantirishdagi izolyatsiyaning qarshiligi: bu koeffitsientning qiymati 10-300stemperaturada 1,3 dan kam bo’lmasligi kerak; transformator izolyatsiyasining 200s temperaturada va 700s gacha qizdirilgandagi qarshiliklari nisbati 1,2 dan ortiq bo’lmasligi kerak; o’tuvchi (proxodnoy) tok transformatori uchun mo’ljallangan nominal tokning qiymati 1,5 ka va undan yuqori bo’lganda tuzilmaning temir tayanchi yoki temir beton plita bilan yopiq kontur hosil qilish imkoniyati tekshiriladi. bita faza atrofida yopiq kontur hosil …
