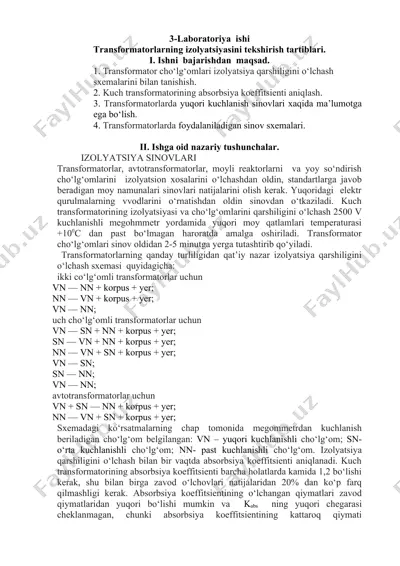

22 elektr xavfsizligi asoslari 3-laboratoriya ishi transformatorlarning izolyatsiyasini tekshirish tartiblari. i. ishni bajarishdan maqsad. 1. transformator cho‘lg‘omlari izolyatsiya qarshiligini o‘lchash sxemalarini bilan tanishish. 2. kuch transformatorining absorbsiya koeffitsienti aniqlash. 3. transformatorlarda yuqori kuchlanish sinovlari xaqida ma’lumotga ega bo‘lish. 4. transformatorlarda foydalaniladigan sinov sxemalari. ii. ishga oid nazariy tushunchalar. izolyatsiya sinovlari transformatorlar, avtotransformatorlar, moyli reaktorlarni va yoy so‘ndirish cho‘lg‘omlarini izolyatsion xosalarini o‘lchashdan oldin, standartlarga javob beradigan moy namunalari sinovlari natijalarini olish kerak. yuqoridagi elektr qurulmalarning vvodlarini o‘rnatishdan oldin sinovdan o‘tkaziladi. kuch transformatorining izolyatsiyasi va cho‘lg‘omlarini qarshiligini o‘lchash 2500 v kuchlanishli megohmmetr yordamida yuqori moy qatlamlari temperaturasi +100c dan past bo‘lmagan haroratda amalga oshiriladi. transformator cho‘lg‘omlari sinov oldidan 2-5 minutga yerga tutashtirib qo‘yiladi. transformatorlarning qanday turliligidan qat’iy nazar izolyatsiya qarshiligini o‘lchash sxemasi quyidagicha: ikki co‘lg‘omli transformatorlar uchun vn — nn + korpus + yer; nn — vn + korpus + yer; vn — nn; uch cho‘lg‘omli transformatorlar uchun vn — sn + …

2 / 3

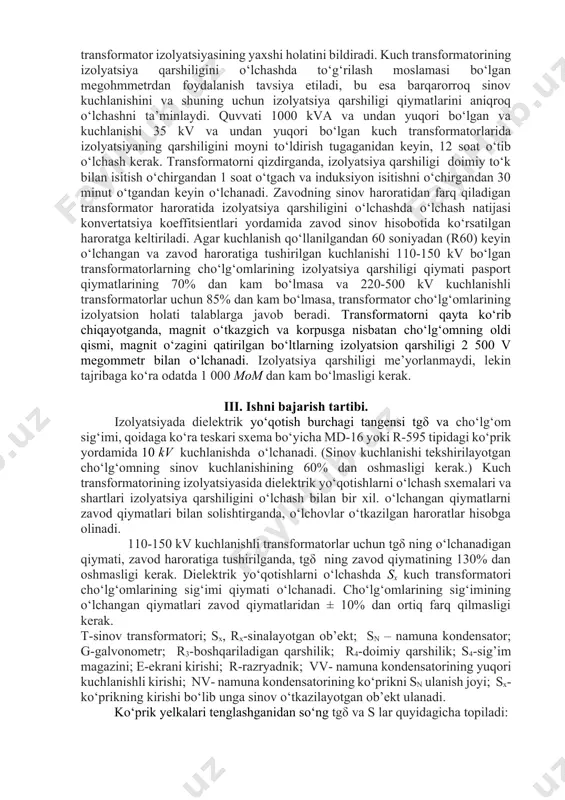

sorbsiya koeffitsientining o‘lchangan qiymatlari zavod qiymatlaridan yuqori bo‘lishi mumkin va kabs ning yuqori chegarasi cheklanmagan, chunki absorbsiya koeffitsientining kattaroq qiymati transformator izolyatsiyasining yaxshi holatini bildiradi. kuch transformatorining izolyatsiya qarshiligini o‘lchashda to‘g‘rilash moslamasi bo‘lgan megohmmetrdan foydalanish tavsiya etiladi, bu esa barqarorroq sinov kuchlanishini va shuning uchun izolyatsiya qarshiligi qiymatlarini aniqroq o‘lchashni ta’minlaydi. quvvati 1000 kva va undan yuqori bo‘lgan va kuchlanishi 35 kv va undan yuqori bo‘lgan kuch transformatorlarida izolyatsiyaning qarshiligini moyni to‘ldirish tugaganidan keyin, 12 soat o‘tib o‘lchash kerak. transformatorni qizdirganda, izolyatsiya qarshiligi doimiy to‘k bilan isitish o‘chirgandan 1 soat o‘tgach va induksiyon isitishni o‘chirgandan 30 minut o‘tgandan keyin o‘lchanadi. zavodning sinov haroratidan farq qiladigan transformator haroratida izolyatsiya qarshiligini o‘lchashda o‘lchash natijasi konvertatsiya koeffitsientlari yordamida zavod sinov hisobotida ko‘rsatilgan haroratga keltiriladi. agar kuchlanish qo‘llanilgandan 60 soniyadan (r60) keyin o‘lchangan va zavod haroratiga tushirilgan kuchlanishi 110-150 kv bo‘lgan transformatorlarning cho‘lg‘omlarining izolyatsiya qarshiligi qiymati pasport qiymatlarining 70% dan kam bo‘lmasa va 220-500 …

3 / 3

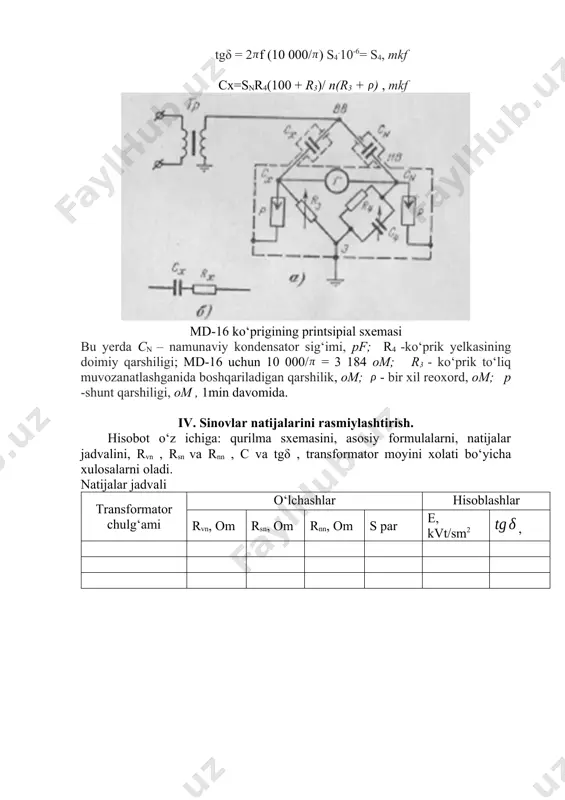

rdamida 10 kv kuchlanishda o‘lchanadi. (sinov kuchlanishi tekshirilayotgan cho‘lg‘omning sinov kuchlanishining 60% dan oshmasligi kerak.) kuch transformatorining izolyatsiyasida dielektrik yo‘qotishlarni o‘lchash sxemalari va shartlari izolyatsiya qarshiligini o‘lchash bilan bir xil. o‘lchangan qiymatlarni zavod qiymatlari bilan solishtirganda, o‘lchovlar o‘tkazilgan haroratlar hisobga olinadi. 110-150 kv kuchlanishli transformatorlar uchun tgδ ning o‘lchanadigan qiymati, zavod haroratiga tushirilganda, tgδ ning zavod qiymatining 130% dan oshmasligi kerak. dielektrik yo‘qotishlarni o‘lchashda sx kuch transformatori cho‘lg‘omlarining sig‘imi qiymati o‘lchanadi. cho‘lg‘omlarining sig‘imining o‘lchangan qiymatlari zavod qiymatlaridan ± 10% dan ortiq farq qilmasligi kerak. t-sinov transformatori; sx, rx-sinalayotgan ob’ekt; sn – namuna kondensator; g-galvonometr; r3-boshqariladigan qarshilik; r4-doimiy qarshilik; s4-sig’im magazini; e-ekrani kirishi; r-razryadnik; vv- namuna kondensatorining yuqori kuchlanishli kirishi; nv- namuna kondensatorining ko‘prikni sn ulanish joyi; sx-ko‘prikning kirishi bo‘lib unga sinov o‘tkazilayotgan ob’ekt ulanadi. ko‘prik yelkalari tenglashganidan so‘ng tgδ va s lar quyidagicha topiladi: tgδ = 2f (10 000/) s4.10-6= s4, mkf cx=snr4(100 + r3)/ n(r3 + ) , mkf …
