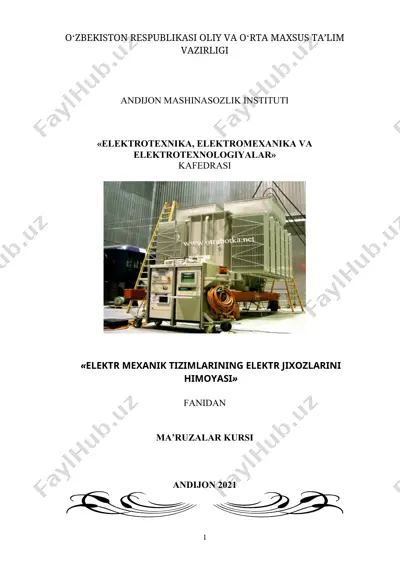

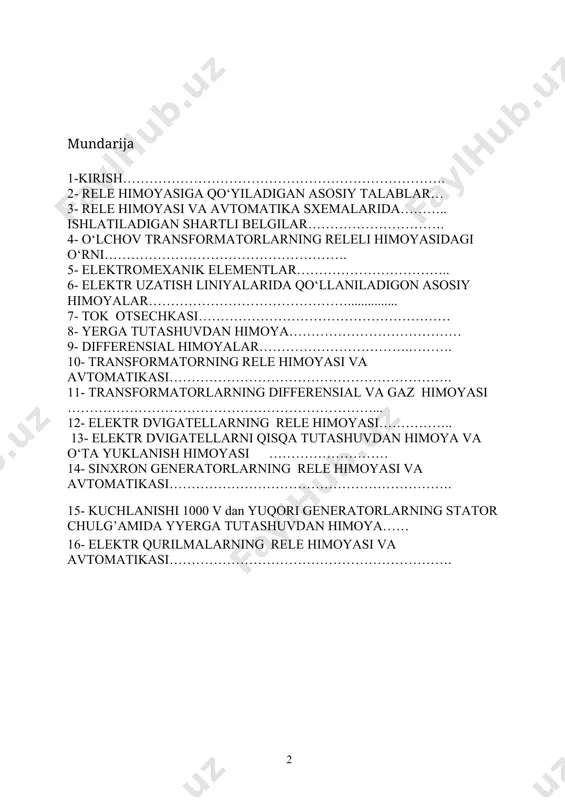

ўзбекистон республикаси олий ва ўрта махсус таoлим вазирлиги o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi andijon mashinasozlik instituti «elektrotexnika, elektromexanika va elektrotexnologiyalar» kafedrasi «elektr mexanik tizimlarining elektr jixozlarini himoyasi» fanidan ma’ruzalar kursi andijon 2021 mundarija 1-kirish………………………………………………………………. 2- rele himoyasiga qo‘yiladigan asosiy talablar… 3- rele himoyasi va avtomatika sxemalarida……….. ishlatiladigan shartli belgilar…………………………. 4- o‘lchov transformatorlarning releli himoyasidagi o‘rni………………………………………………. 5- elektromexanik elementlar…………………………….. 6- elektr uzatish liniyalarida qo‘llaniladigon asosiy himoyalar………………………………………............... 7- tok otsechkasi………………………………………………… 8- yerga tutashuvdan himoya………………………………… 9- differensial himoyalar…………………………….………. 10- transformatorning rele himoyasi va avtomatikasi………………………………………………………. 11- transformatorlarning differensial va gaz himoyasi ……………………………………………………………... 12- elektr dvigatellarning rele himoyasi…………….. 13- elektr dvigatellarni qisqa tutashuvdan himoya va o‘ta yuklanish himoyasi ……………………… 14- sinxron generatorlarning rele himoyasi va avtomatikasi………………………………………………………. 15- kuchlanishi 1000 v dan yuqori generatorlarning stator chulg’amida yyerga tutashuvdan himoya…… 16- elektr qurilmalarning rele himoyasi va avtomatikasi………………………………………………………. 1-mavzu: kirish reja: 1. fanning maqsadi va vazifalari 2. rele himoyasi va avtomatika texnikasining taraqqiyoti k.1. fanning …

2 / 75

h hosil bo‘lganda rele himoyasi shikastlangan elementni aniqlaydi va uni sistemaning shikastlanmagan qismidan shikastlanish toklarini uzishga mo‘ljallangan maxsus viklyuchatellarga taosir qilish yuli bilan ajratib qo‘yadi. normal bo‘lmagan rejim hosil bo‘lganda rele himoyasi normal rejimni tiklash uchun zarur bo‘lgan amallarni bajaradi yoki nazoratchi personalga signal beradi. avtomatika qurilmalari sistemaning normal rejimini tezlik bilan avtomatik ravishda tiklash uchun xizmat qiladi. asosiy avtomatika qurilmalariga avtomatik qayta ulash (aqu) rezervni avtomatik ulash (rau) va avtomatik chastotaviy engillashtirish (ache) kiradi. elektr ta’minoti sistemasining o‘ziga xos xarakterli belgilari, ularda bo‘ladigan jarayonlarning katta tezlikda kechishi va avariya xarkteriga ega bo‘lgan shikastlanishlarning yuzaga kelishi mumkinligidir. shu sababli elektr ta’minoti sistemasining ishonchli va tejamli ishlashiga avtomatik boshqarish yo‘li bilangina erishish mumkin. buning uchun har xil avtomatik boshqarish qurilmalari ishlatiladi. ular orasida asosiy o‘rinladan birini avtomatik rele himoyasi qurilmalari egallaydi. rele himoyasi qurilmalari elektr qurilmalarda shikastlanish yoki anormal rejim yuzaga kelganda ishlaydi. eng xavfli va ko‘p sodir bo‘ladigan shikastlanish qisqa …

3 / 75

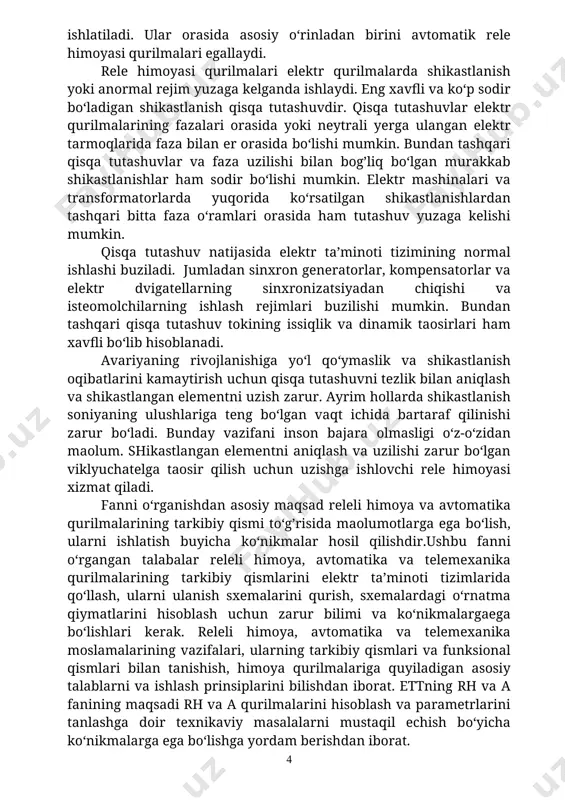

ining issiqlik va dinamik taosirlari ham xavfli bo‘lib hisoblanadi. avariyaning rivojlanishiga yo‘l qo‘ymaslik va shikastlanish oqibatlarini kamaytirish uchun qisqa tutashuvni tezlik bilan aniqlash va shikastlangan elementni uzish zarur. ayrim hollarda shikastlanish soniyaning ulushlariga teng bo‘lgan vaqt ichida bartaraf qilinishi zarur bo‘ladi. bunday vazifani inson bajara olmasligi o‘z-o‘zidan maolum. shikastlangan elementni aniqlash va uzilishi zarur bo‘lgan viklyuchatelga taosir qilish uchun uzishga ishlovchi rele himoyasi xizmat qiladi. fanni o‘rganishdan asosiy maqsad releli himoya va avtomatika qurilmalarining tarkibiy qismi to‘g’risida maolumotlarga ega bo‘lish, ularni ishlatish buyicha ko‘nikmalar hosil qilishdir.ushbu fanni o‘rgangan talabalar releli himoya, avtomatika va telemexanika qurilmalarining tarkibiy qismlarini elektr ta’minoti tizimlarida qo‘llash, ularni ulanish sxemalarini qurish, sxemalardagi o‘rnatma qiymatlarini hisoblash uchun zarur bilimi va ko‘nikmalargaega bo‘lishlari kerak. releli himoya, avtomatika va telemexanika moslamalarining vazifalari, ularning tarkibiy qismlari va funksional qismlari bilan tanishish, himoya qurilmalariga quyiladigan asosiy talablarni va ishlash prinsiplarini bilishdan iborat. ettning rh va a fanining maqsadi rh va a …

4 / 75

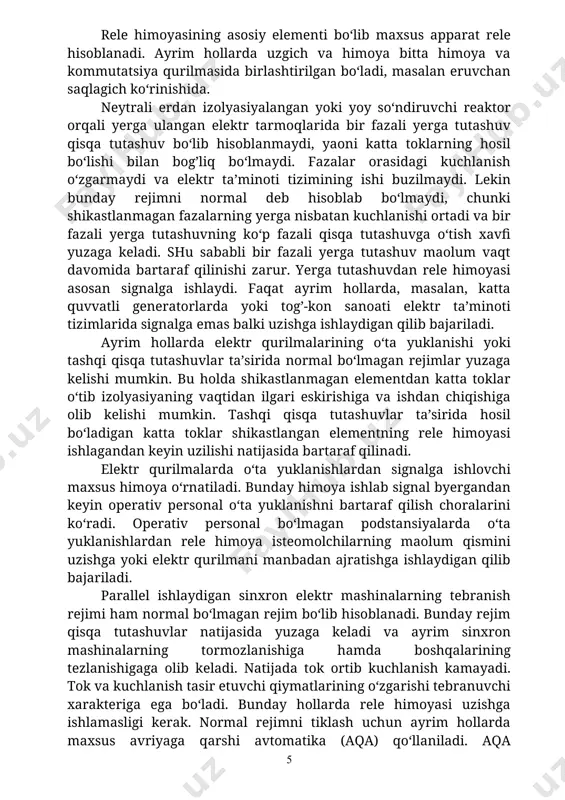

i normal deb hisoblab bo‘lmaydi, chunki shikastlanmagan fazalarning yerga nisbatan kuchlanishi ortadi va bir fazali yerga tutashuvning ko‘p fazali qisqa tutashuvga o‘tish xavfi yuzaga keladi. shu sababli bir fazali yerga tutashuv maolum vaqt davomida bartaraf qilinishi zarur. yerga tutashuvdan rele himoyasi asosan signalga ishlaydi. faqat ayrim hollarda, masalan, katta quvvatli generatorlarda yoki tog’-kon sanoati elektr ta’minoti tizimlarida signalga emas balki uzishga ishlaydigan qilib bajariladi. ayrim hollarda elektr qurilmalarining o‘ta yuklanishi yoki tashqi qisqa tutashuvlar ta’sirida normal bo‘lmagan rejimlar yuzaga kelishi mumkin. bu holda shikastlanmagan elementdan katta toklar o‘tib izolyasiyaning vaqtidan ilgari eskirishiga va ishdan chiqishiga olib kelishi mumkin. tashqi qisqa tutashuvlar ta’sirida hosil bo‘ladigan katta toklar shikastlangan elementning rele himoyasi ishlagandan keyin uzilishi natijasida bartaraf qilinadi. elektr qurilmalarda o‘ta yuklanishlardan signalga ishlovchi maxsus himoya o‘rnatiladi. bunday himoya ishlab signal byergandan keyin operativ personal o‘ta yuklanishni bartaraf qilish choralarini ko‘radi. operativ personal bo‘lmagan podstansiyalarda o‘ta yuklanishlardan rele himoya isteomolchilarning maolum qismini …

5 / 75

arga bo‘lib tashlaydi. bundan shunday xulosa kelib chiqadiki isteomolchilarni elektr energiyasi bilan ishonchli va uzilishlarsiz taominlash uchun faqatgina rele himoyasining o‘zi etarli emas. buni quyidagi elektr ta’minotining sxemasi misolida ham ko‘rish mumkin (k.1-rasm). tarqatish punktining (tp) shinalari odatda ikkita seksiya ko‘rinishda bajariladi. seksiya orasidagi qz viklyuchatel normal rejimda uzilgan bo‘ladi. taominlash manbalari (tm) dan keladigan liniyalar faqat o‘z seksiyalariga ulanadi. tp ni taominlovchi liniyalardan biri shikastlanganda va o‘z rele himoyasi ishlab uzilganda u ulangan seksiyaning elektr ta’minoti to‘xtaydi. elektr ta’minotini rezervni avtomatik ulash (rau) qurilmasi yordamida seksiya viklyuchateli qz ni ulash yo‘li bilan tiklash mumkin. k.1-rasm. tarqatish punktining bir chiziqli sxemasi elektr ta’minoti tizimlarini avtomatlashtirish elektr energiyasini uzatish va taqsimlash jarayonlarini ishonchligini orttiradi, shikastlanish yuz byerganda operativ oldini olish imkonini beradi. elektr ta’minoti tizimilarida qo‘llanilgan avtomatik boshqarish tizimlarining vazifasi quyidagilardan iborat: shikastlangan element yoki qismni tez uzish yoki boshqa shikastlanmagan qismidan ajratish; normal bo‘lmagan ish rejimining (masalan, o‘ta yuklanish) oldini …
