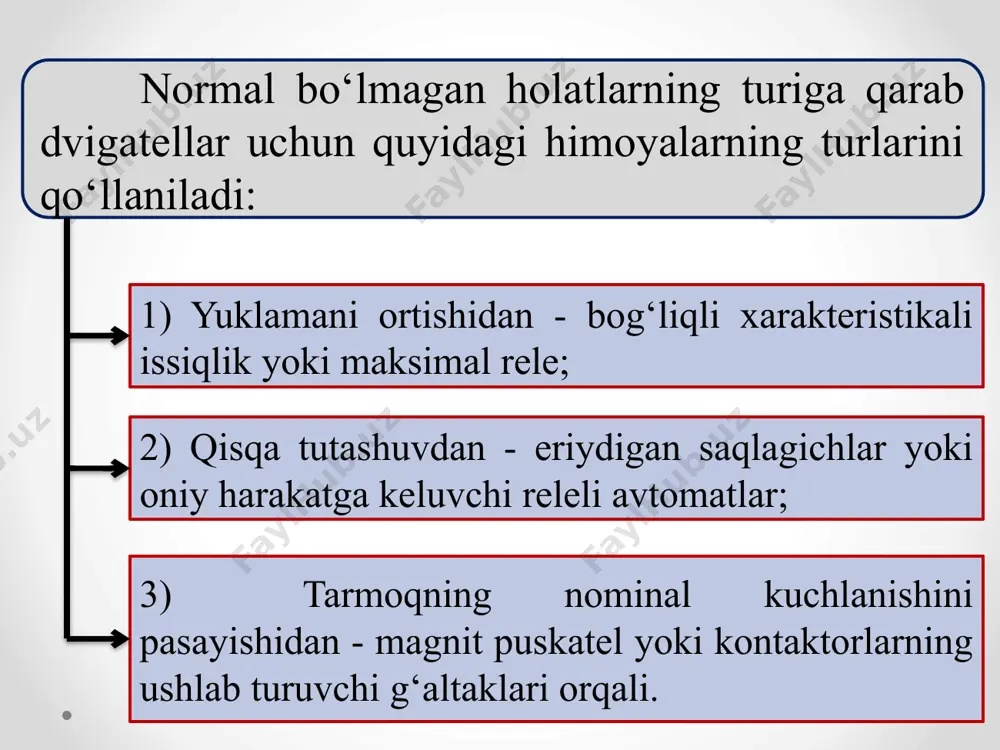

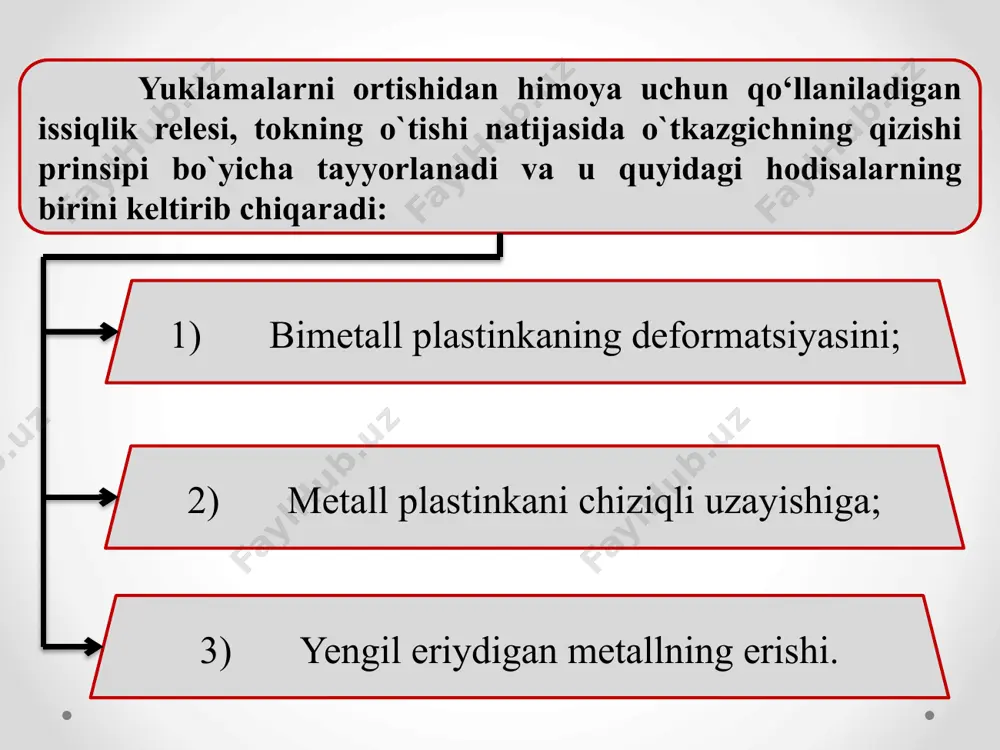

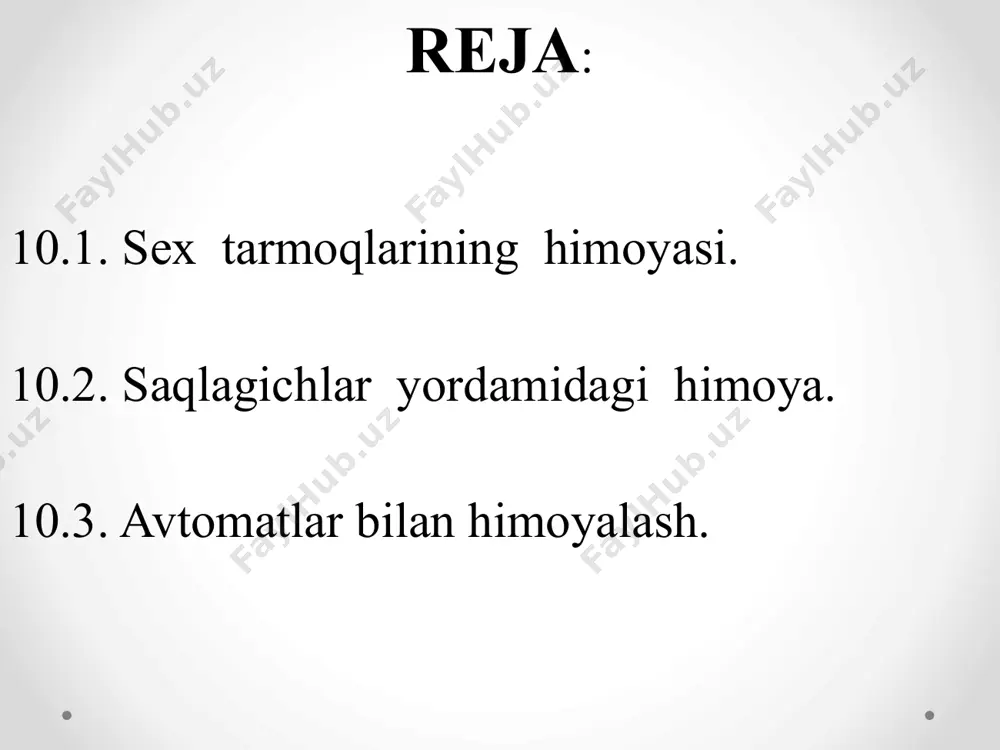

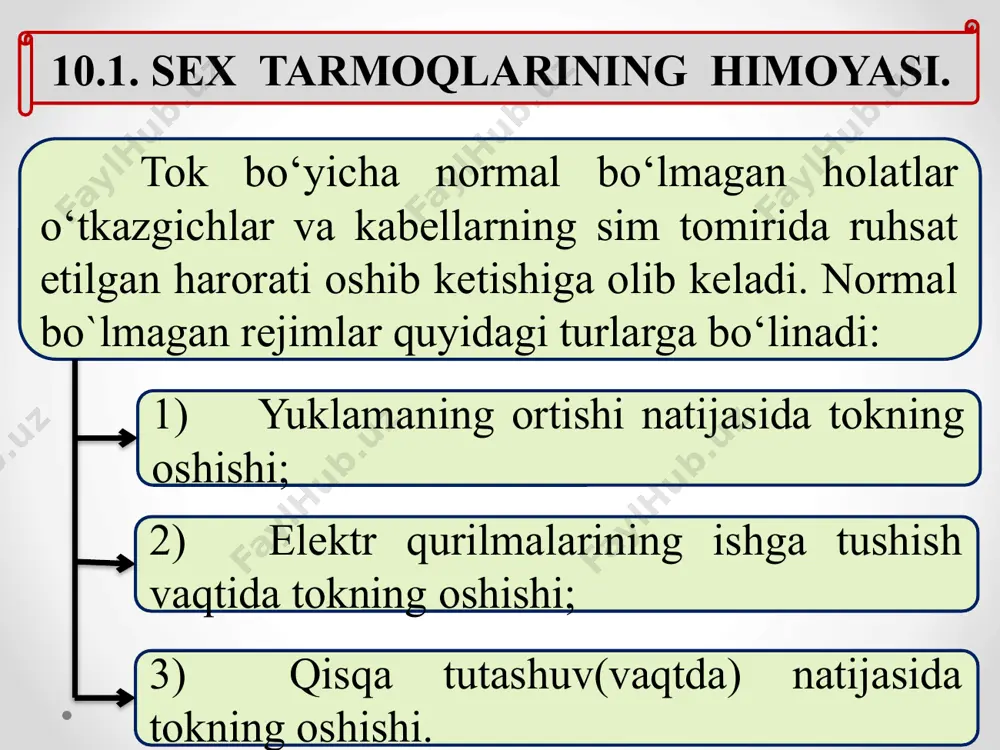

презентация powerpoint fan nomi: sanoat korxonalarining elektr ta’minoti mavzu: sex elektr tarmoqlari himoyasi reja: 10.1. sex tarmoqlarining himoyasi. 10.2. saqlagichlar yordamidagi himoya. 10.3. avtomatlar bilan himoyalash. tok bo‘yicha normal bo‘lmagan holatlar o‘tkazgichlar va kabellarning sim tomirida ruhsat etilgan harorati oshib ketishiga olib keladi. normal bo`lmagan rejimlar quyidagi turlarga bo‘linadi: 1) yuklamaning ortishi natijasida tokning oshishi; 2) elektr qurilmalarining ishga tushish vaqtida tokning oshishi; 3) qisqa tutashuv(vaqtda) natijasida tokning oshishi. 10.1. sex tarmoqlarining himoyasi. normal bo‘lmagan holatlarning turiga qarab dvigatellar uchun quyidagi himoyalarning turlarini qo‘llaniladi: 1) yuklamani ortishidan - bog‘liqli xarakteristikali issiqlik yoki maksimal rele; 2) qisqa tutashuvdan - eriydigan saqlagichlar yoki oniy harakatga keluvchi releli avtomatlar; 3) tarmoqning nominal kuchlanishini pasayishidan - magnit puskatel yoki kontaktorlarning ushlab turuvchi g‘altaklari orqali. yuklamalarni ortishidan himoya uchun qo‘llaniladigan issiqlik relesi, tokning o`tishi natijasida o`tkazgichning qizishi prinsipi bo`yicha tayyorlanadi va u quyidagi hodisalarning birini keltirib chiqaradi: 1) bimetall plastinkaning deformatsiyasini; 2) metall plastinkani chiziqli …

2 / 12

tanlash. inersion saqlagichlar uchun eriydigan kiritma(vstavka) nominal toki quyidagi munosabat orqali aniqlanadi: noinersion saqlagichlar uchun eriydigan qo‘shimchaning nominal toki quyidagi 2 shartni qondirishi kerak: birinchi shart yuqorida ko‘rsatildi. ikkinchi sharti quyidagi munosabatlarning birida ko‘rish mumkin: 1) alohida joylashgan, kam o‘chirib yoqiladigan va ishga tushirish davri 2÷2,5 sek.dan oshmaydigan motorni himoya qilishda, saqlagichning himoya toki quyidagicha aniqlanadi: 2) ko‘p o‘chirib yoqiladigan yoki ishga tushirish davri uzoq davom etganda: 3) ko`p yoki aralash yuklamani ta’minlaydigan magistralni himoyalaganda: payvandlash apparatini himoyalash uchun ishlatiladigan eriydigan qo`shimchaning nominal toki: 10.3. avtomatlar bilan himoyalash. i. o‘chirgich av - 400÷2000 a) elektr magnit ajratgichlarning maksimal tokli 3 xil bo‘ladi: avtomatlar rubilniklar va saqlagichlar o‘rniga ishlatiladi. avtomatlar quyidagi seriyalarda ishlab chiqaradi: 1) oniy ta’sirli - hech qanday vaqt o‘tmasdan o‘chiradi; 2) soatli mexanizmi bilan; o‘ta yuklanish vaqtida(sabr vaqti) tokka bog`liq va qisqa tutashuv paytida oniy o‘chiradi; 3) soatli mexanizm(с механическим замедлителем расцепления). o`ta yuklanishda teskari bog‘liq, qisqa tutashuvda …

3 / 12

qlik ajratgichini yuklanishidan saqlovchi nominal toki, faqat liniyadagi davomli hisobiy tok bo‘yicha tanlanadi: avtomatning elektr magnit yoki kombinatsiyalangan (расцепитель)ning nominal toki ham davomli hisobiy tok orqali hisoblanadi: elektr magnit yoki kombinatsiyalangan(расцепитель) qo‘zg‘atish toki liniyaning qisqa vaqtli yuqori tokidan tekshiriladi. alohida joylashgan elektr motorning toki elektr motorning ishga tushirish tokiga teng. avtomat elektromagnit(расценитель)lar xarakteristikalarini hisobga olmaganda, ni hisoblashda noaniqlikni 1,25 koeffitsient hisobga oladi. tokka teskari bog‘liq harakteristikali avtomat(расцепитель)ning qo‘zg‘atish toki quyidagicha aniqlanadi: nazorat savollari: normal bo’lmagan rejimlarni sanab bering. saqlagichlarning vazifasi nima? saqlagichlar qanday shartlar bilan tanlanadi? avtomatlarni qanday turlarini bilasiz? avtomatlarni tanlash shartini tushuntiring? e’tiboringiz uchun rahmat! image2.wmf image3.wmf image4.wmf image5.wmf image6.wmf image7.wmf image8.wmf image9.wmf image10.wmf image11.wmf image12.wmf . . . tush ish n kirit i i ³ 5 , 2 . . . tush ish n kirit i i ³ 0 , 2 6 , 1 . . . ¸ ³ tush ish n kirit i i 5 , …
