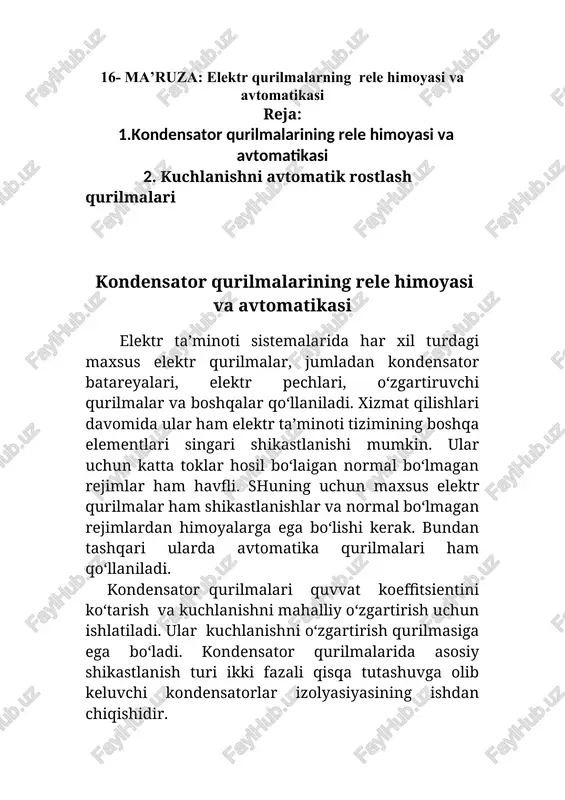

16- ma’ruza: elektr qurilmalarning rele himoyasi va avtomatikasi reja: 1.kondensator qurilmalarining rele himoyasi va avtomatikasi 2. kuchlanishni avtomatik rostlash qurilmalari kondensator qurilmalarining rele himoyasi va avtomatikasi elektr ta’minoti sistemalarida har xil turdagi maxsus elektr qurilmalar, jumladan kondensator batareyalari, elektr pechlari, o‘zgartiruvchi qurilmalar va boshqalar qo‘llaniladi. xizmat qilishlari davomida ular ham elektr ta’minoti tizimining boshqa elementlari singari shikastlanishi mumkin. ular uchun katta toklar hosil bo‘laigan normal bo‘lmagan rejimlar ham havfli. shuning uchun maxsus elektr qurilmalar ham shikastlanishlar va normal bo‘lmagan rejimlardan himoyalarga ega bo‘lishi kerak. bundan tashqari ularda avtomatika qurilmalari ham qo‘llaniladi. kondensator qurilmalari quvvat koeffitsientini ko‘tarish va kuchlanishni mahalliy o‘zgartirish uchun ishlatiladi. ular kuchlanishni o‘zgartirish qurilmasiga ega bo‘ladi. kondensator qurilmalarida asosiy shikastlanish turi ikki fazali qisqa tutashuvga olib keluvchi kondensatorlar izolyasiyasining ishdan chiqishidir. normal bo‘lmagan rejimlarga yuqori garmonikalar ta’sirida kondensatorlarning o‘ta yuklanish kuchlanishning ortib ketishi va erga tutashuv kiradi. 1. qisqa tutashuvdan himoya. kuchlanish 1 kvt gacha bo‘lgan elektr tarmoqlarida …

2 / 1

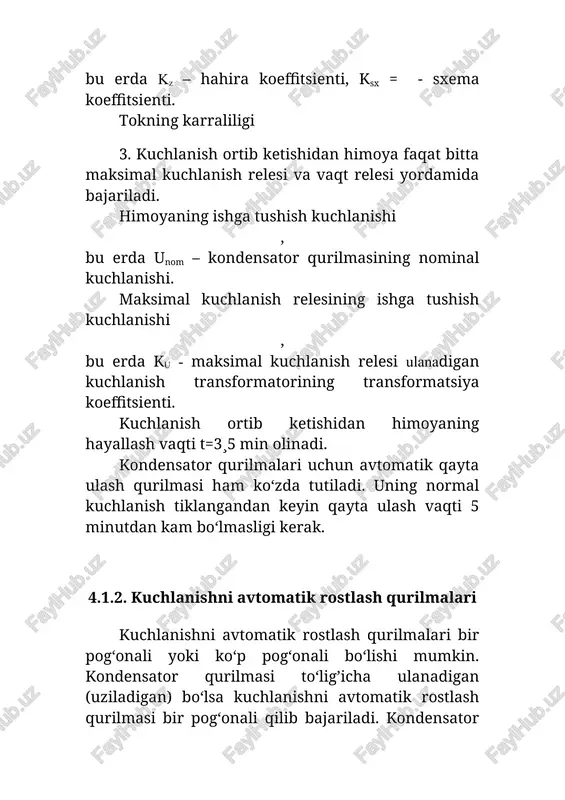

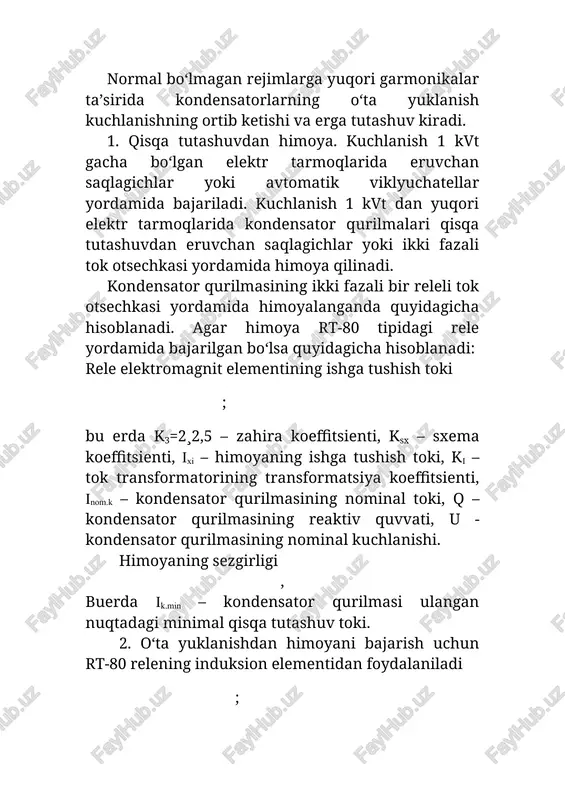

nom.k – kondensator qurilmasining nominal toki, q – kondensator qurilmasining reaktiv quvvati, u - kondensator qurilmasining nominal kuchlanishi. himoyaning sezgirligi , buerda ik.min – kondensator qurilmasi ulangan nuqtadagi minimal qisqa tutashuv toki. 2. o‘ta yuklanishdan himoyani bajarish uchun rt-80 relening induksion elementidan foydalaniladi ; bu erda kz – hahira koeffitsienti, ksx = - sxema koeffitsienti. tokning karraliligi 3. kuchlanish ortib ketishidan himoya faqat bitta maksimal kuchlanish relesi va vaqt relesi yordamida bajariladi. himoyaning ishga tushish kuchlanishi , bu erda unom – kondensator qurilmasining nominal kuchlanishi. maksimal kuchlanish relesining ishga tushish kuchlanishi , bu erda ku - maksimal kuchlanish relesi ulanadigan kuchlanish transformatorining transformatsiya koeffitsienti. kuchlanish ortib ketishidan himoyaning hayallash vaqti t=3¸5 min olinadi. kondensator qurilmalari uchun avtomatik qayta ulash qurilmasi ham ko‘zda tutiladi. uning normal kuchlanish tiklangandan keyin qayta ulash vaqti 5 minutdan kam bo‘lmasligi kerak. 4.1.2. kuchlanishni avtomatik rostlash qurilmalari kuchlanishni avtomatik rostlash qurilmalari bir pog‘onali yoki ko‘p pog‘onali …

3 / 1

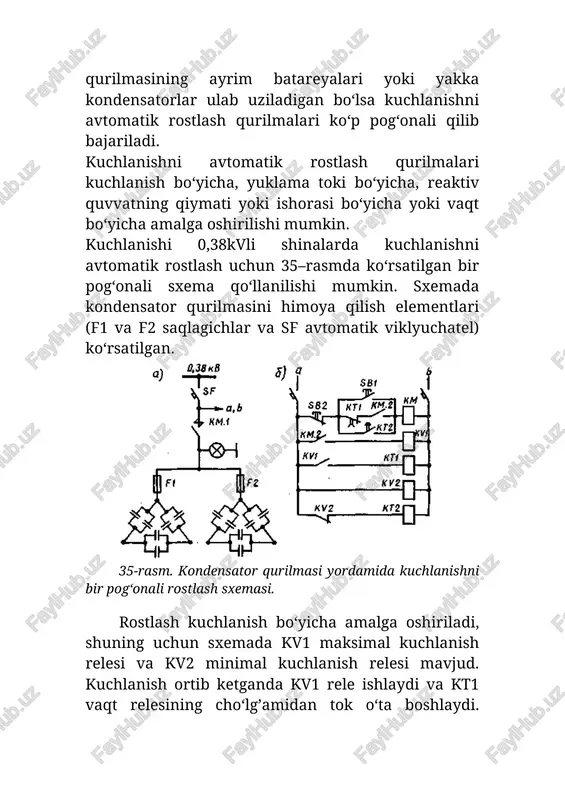

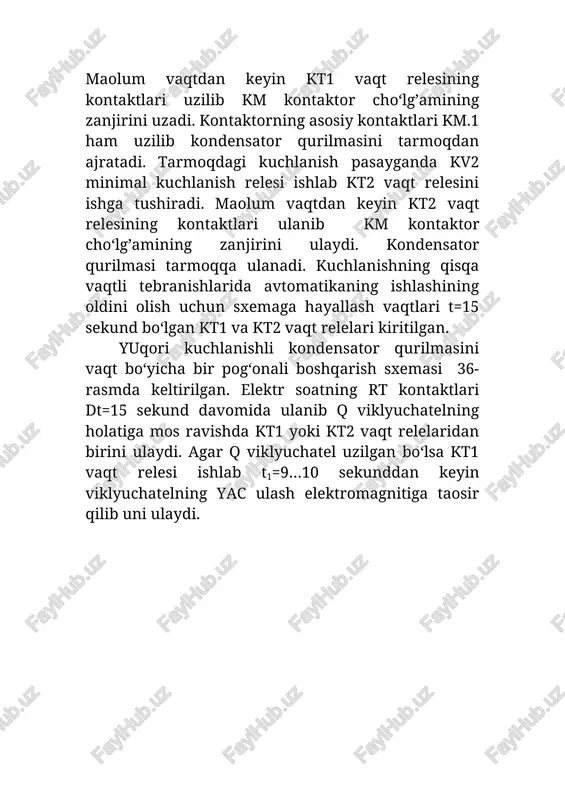

lmasi yordamida kuchlanishni bir pog‘onali rostlash sxemasi. rostlash kuchlanish bo‘yicha amalga oshiriladi, shuning uchun sxemada kv1 maksimal kuchlanish relesi va kv2 minimal kuchlanish relesi mavjud. kuchlanish ortib ketganda kv1 rele ishlaydi va kt1 vaqt relesining cho‘lg’amidan tok o‘ta boshlaydi. maolum vaqtdan keyin kt1 vaqt relesining kontaktlari uzilib km kontaktor cho‘lg’amining zanjirini uzadi. kontaktorning asosiy kontaktlari km.1 ham uzilib kondensator qurilmasini tarmoqdan ajratadi. tarmoqdagi kuchlanish pasayganda kv2 minimal kuchlanish relesi ishlab kt2 vaqt relesini ishga tushiradi. maolum vaqtdan keyin kt2 vaqt relesining kontaktlari ulanib km kontaktor cho‘lg’amining zanjirini ulaydi. kondensator qurilmasi tarmoqqa ulanadi. kuchlanishning qisqa vaqtli tebranishlarida avtomatikaning ishlashining oldini olish uchun sxemaga hayallash vaqtlari t=15 sekund bo‘lgan kt1 va kt2 vaqt relelari kiritilgan. yuqori kuchlanishli kondensator qurilmasini vaqt bo‘yicha bir pog‘onali boshqarish sxemasi 36-rasmda keltirilgan. elektr soatning rt kontaktlari dt=15 sekund davomida ulanib q viklyuchatelning holatiga mos ravishda kt1 yoki kt2 vaqt relelaridan birini ulaydi. agar q viklyuchatel uzilgan bo‘lsa …

4 / 1

tib ketishidan himoya uchun kv maksimal kuchlanish relesi va kt3 vaqt relesi xizmat qiladi. katy kta curmanra
