14-ma’ruza: sinxron generatorlarning rele himoyasi va avtomatikasi reja: 1. shikastlanish turlari va normal bo‘lmagan rejimlar 2. kuchlanishi 1000 v ga bo‘lgan generatorlarning rele himoyasi 3.1.1. shikastlanish turlari va normal bo‘lmagan rejimlar sinxron generatorlarning ishlash jarayonida stator yoki rotor cho‘lg’amining shikastlanish va normal bo‘lmagan rejimlarning yuzaga kelishi mumkin. sinxron generatorlar elektr tizimining asosiy elementlaridan biri bo‘lib hisoblanadi va ular ishonchli va effektiv rele himoyasi va avtomatik boshqarish qurilmalari bilan taominlanishi lozim. sinxron generatorda fazalar orasida qisqa tutashuv, faza o‘ramlari oraligida qisqa tutashuv, bir fazani korpus orqali erga tutashuv kabi shikastlanishlar yuzaga kelishi mumkin. fazalar oraligida qisqa tutashuv vaqtida generator cho‘lg’amlardan katta toklar o‘tishi natijasida izolyasiya va statorning magnit o‘zagida qayta tiklanishi qiyin bo‘lgan shikastlanishlar hosil bo‘lishi mumkin. o‘ta yuklanish va kuchlanishning ortib ketishi kabi normal bo‘lmagan rejimlar ham generator generator uchun havfli. tashqi qisqa tutashuvlar vaqtida ham generatorning stator cho‘lg’amidan katta qisqa tutashuv toklari o‘tishi mumkin. tashqi qisqa tutashuv nuqtasi uzilgandan …

2 / 1

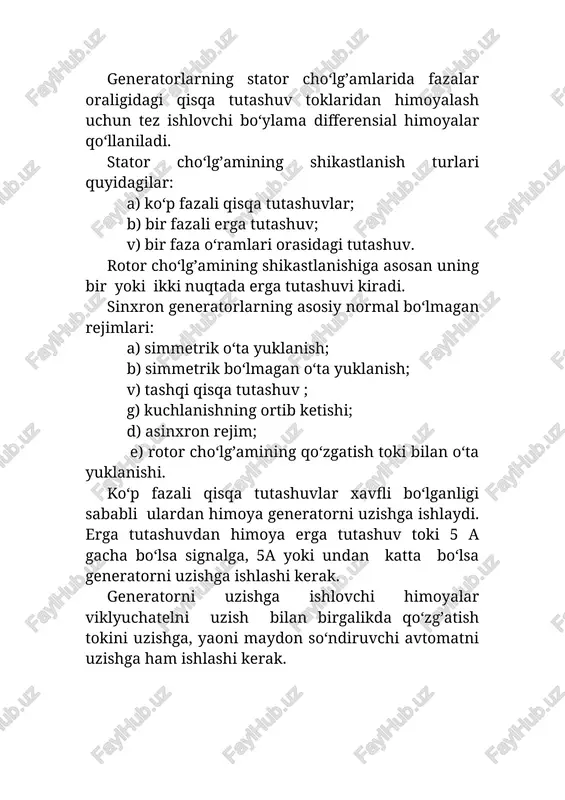

simmetrikligining buzilishiga va vibratsiyaga sabab bo‘ladi. sinxron generatorlarga o‘rnatilgan himoya shikastlanish yoki normal bo‘lmagan ish rejimi yuz berganda signal rejimida ishlash kerak va avtomatik rostlash orqali shikastlanish yoki normal bo‘lmagan ish rejimining oldini olish imkoni bo‘lmaganda generatorni uzish rejimida ishlashi kerak. generatorni uzish uchun moslangan himoya generatorni tashqi istemolchi bilan bog’lovchi tarmoqdan uzishi, rotorga ( qo‘zg’atish cho‘lg’amiga) tok berishni to‘xtatishi va magnit maydonini so‘ndirish qurilmasini ishga tushirishi kerak. generatorlarning stator cho‘lg’amlarida fazalar oraligidagi qisqa tutashuv toklaridan himoyalash uchun tez ishlovchi bo‘ylama differensial himoyalar qo‘llaniladi. stator cho‘lg’amining shikastlanish turlari quyidagilar: a) ko‘p fazali qisqa tutashuvlar; b) bir fazali erga tutashuv; v) bir faza o‘ramlari orasidagi tutashuv. rotor cho‘lg’amining shikastlanishiga asosan uning bir yoki ikki nuqtada erga tutashuvi kiradi. sinxron generatorlarning asosiy normal bo‘lmagan rejimlari: a) simmetrik o‘ta yuklanish; b) simmetrik bo‘lmagan o‘ta yuklanish; v) tashqi qisqa tutashuv ; g) kuchlanishning ortib ketishi; d) asinxron rejim; e) rotor cho‘lg’amining qo‘zgatish toki bilan …

3 / 1

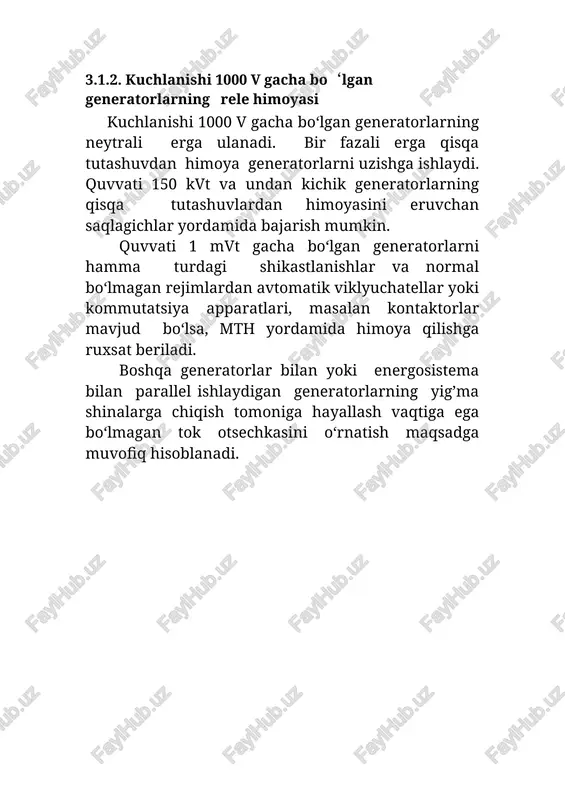

yordamida bajarish mumkin. quvvati 1 mvt gacha bo‘lgan generatorlarni hamma turdagi shikastlanishlar va normal bo‘lmagan rejimlardan avtomatik viklyuchatellar yoki kommutatsiya apparatlari, masalan kontaktorlar mavjud bo‘lsa, mth yordamida himoya qilishga ruxsat beriladi. boshqa generatorlar bilan yoki energosistema bilan parallel ishlaydigan generatorlarning yig’ma shinalarga chiqish tomoniga hayallash vaqtiga ega bo‘lmagan tok otsechkasini o‘rnatish maqsadga muvofiq hisoblanadi.
