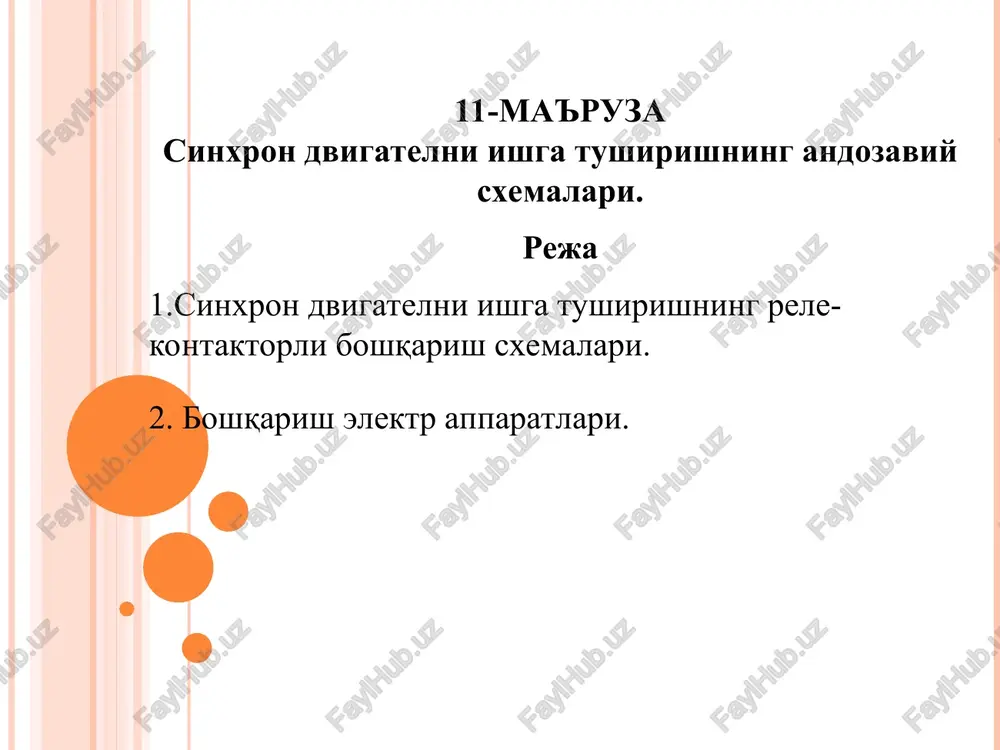

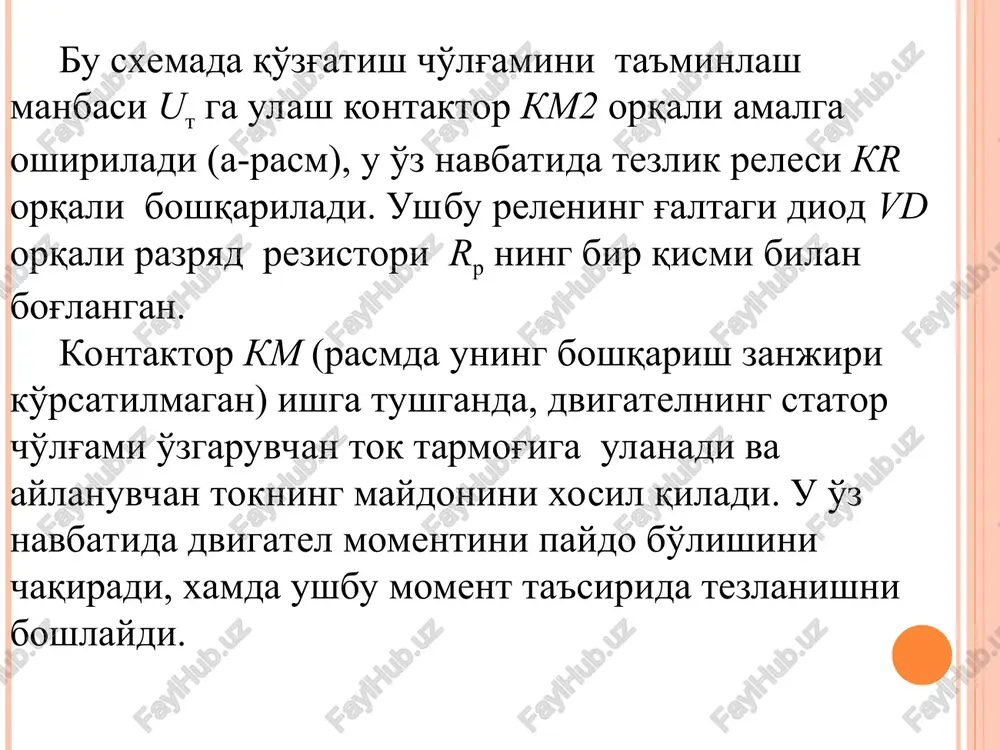

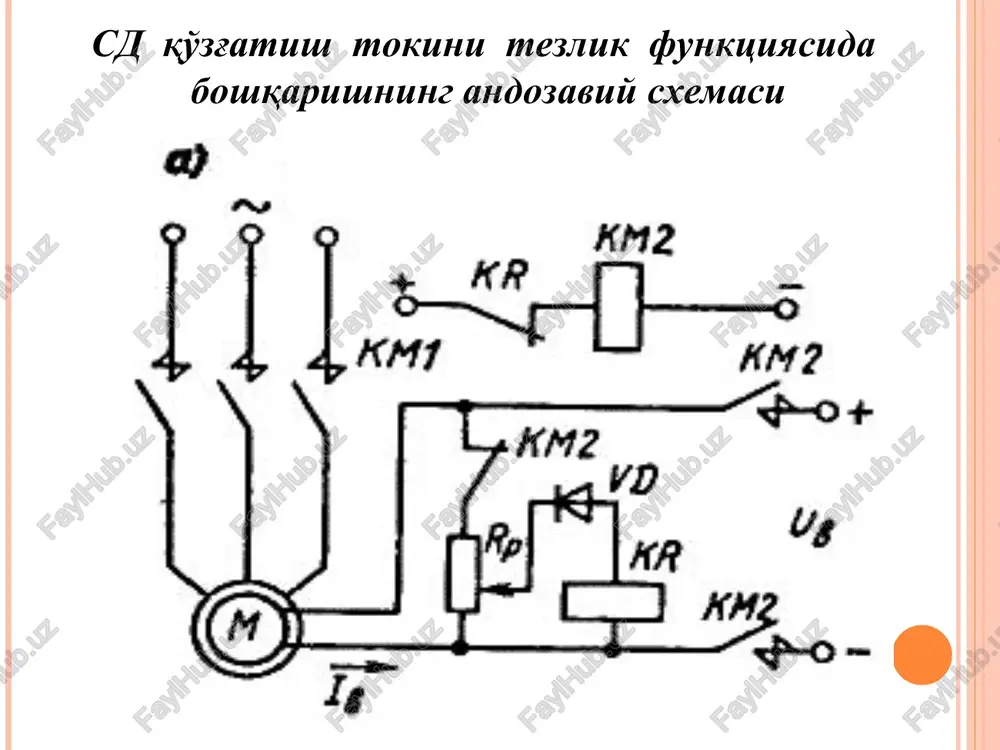

prezentatsiya po teme: regulirovka skorosti elektroprivoda s dvigatelem postoyannogo toka 11-ma'ruza sinxron dvigatelni ishga tushirishning andozaviy sxemalari. reja 1.sinxron dvigatelni ishga tushirishning rele-kontaktorli boshqarish sxemalari. 2. boshqarish elektr apparatlari. sinxron dvigatellarning rele kontaktorli boshkarish sxemalari, dvigatelni ulash, uzish (to'xtatish) va ishga tushirish toklarini chegaralash kabi odatdagi operatsiyalaridan tashqari, yana qo'zg'atish cho'lg'amiga ega bo'lgan dvigatelning qo'zg'atish tokini boshqarishni xam ta'minlashi kerak. ishga tushirishda, bunday boshqarishning ikki usulidan foydalaniladi: batamom ulangan (doimiy ulangan) qo'zg'atish cho'lg'ami va ish tushirish oxirida dvigatelni tarmoq bilan sinxronizatsiyalashdan oldin cho'lg'amni ulash bilan. sd qo'zg'atish tokini tezlik funktsiyasida boshqarishning andozaviy sxemasi bu sxemada qo'zg'atish cho'lg'amini ta'minlash manbasi ut ga ulash kontaktor km2 orqali amalga oshiriladi (a-rasm), u o'z navbatida tezlik relesi kr orqali boshqariladi. ushbu relening g'altagi diod vd orqali razryad rezistori rp ning bir qismi bilan bog'langan. kontaktor km (rasmda uning boshqarish zanjiri ko'rsatilmagan) ishga tushganda, dvigatelning stator cho'lg'ami o'zgaruvchan tok tarmog'iga ulanadi va aylanuvchan tokning maydonini …

2 / 11

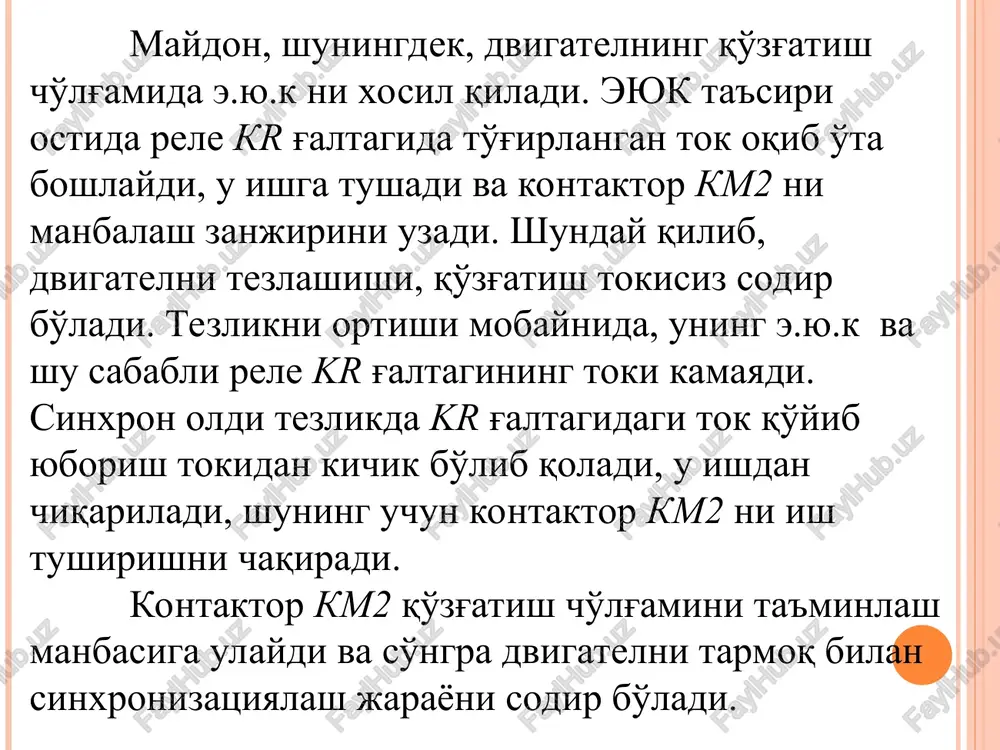

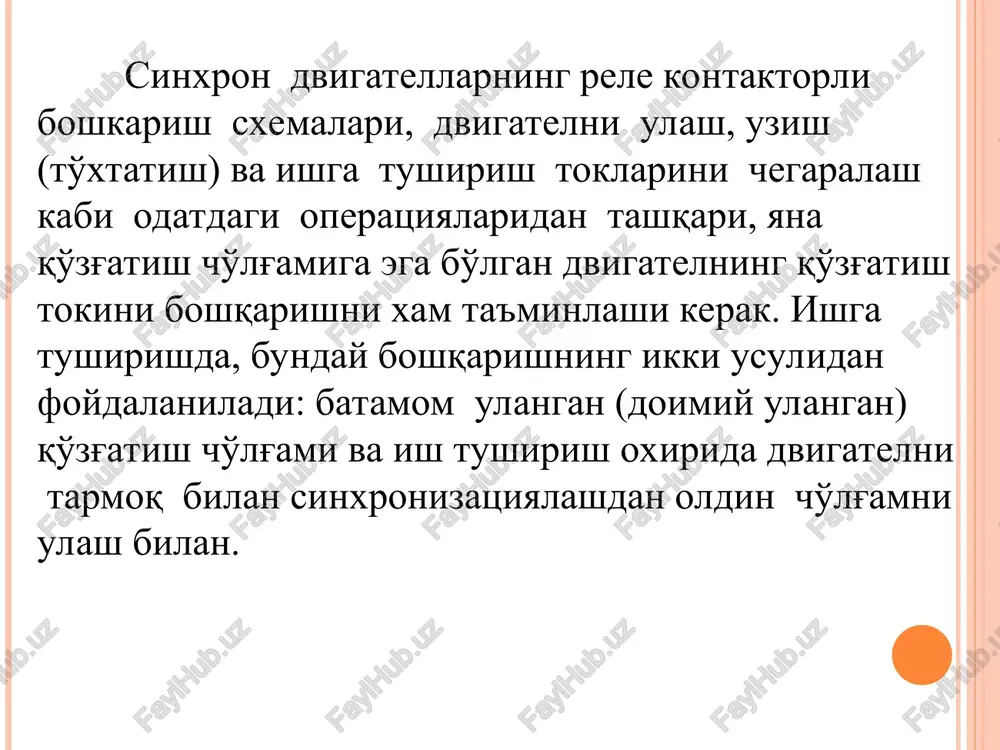

radi. kontaktor km2 qo'zg'atish cho'lg'amini ta'minlash manbasiga ulaydi va so'ngra dvigatelni tarmoq bilan sinxronizatsiyalash jarayoni sodir bo'ladi. sd ni qo'zg'atishning tok funktsiyasida boshqarish sxemasi bu sxema (b-rasm) tok relesi ka ga ega bo'lib, uning cho'lg'ami tok transformatori ta va vaqt relesi kt orqali manbalanadi. dvigatel tarmoqqa kontaktor km1 orqali ulanganda, stator cho'lg'ami zanjirida ishga tushirish tokining sakrashi xosil bo'ladi, bu tok relesi ka ni ishga tushishiga olib keladi. ushbu rele kontakti vaqt relesi kt ning manbalash zanjirini tutashtiradi va bu bilan qo'zg'atish kontaktor km2 ni uzishni chaqiradi. dvigatelni tezlanishi oldingi xolatga o'xshash, razryad qarshiligiga rp tutashtirilgan qo'zg'atish cho'lg'ami bilan amalga oshiriladi. ishga tushirish oxirida, dvigatelning sinxron oldi tezligida va statordagi tok kamayganda rele ka ishdan chiqadi va vaqt relesi kt ning g'altagi manbadan uziladi. berilgan “vaqtni ushlash” dan so'ng kontaktor km2 ishga tushadi va uning kontaktlari orqali qo'zg'atish cho'lg'ami ta'min-lash manbasi uq ga ulanadi, so'ngra dvigatel sinxronizmga tortiladi. ta'kidlash kerakki, …

3 / 11

va o'zgaruvchan tok kuchlanishlarining me'yordagi darajasida amalga oshirilishi mumkindir. bunda, agar komandokontroller sa dastagi o'rta xolatda xamda avtomat qf1 va qf2 lar ulangan bo'lsa, kuchlanish relelari kv2, kv3 va vaqt relesi kt ishga tushadi, bu esa dvigatel sxemasini ishga tushirishga tayyorlaydi. dastak sa “ulangan” xolatga o'tkazilganda, rele kv1 ishga tushadi va chiziqli kontaktor km1 g'altagi esa ta'minlash manbasiga ulanadi, dvigatel statori cho'lg'amiga o'zgaruvchan tok kuchlanishi beriladi va u tezlanishni boshlaydi. sinxron oldi tezligida qo'zg'atgich g ni, shunga mos ravishda dvigatelni xam qo'zg'atish hosil bo'ladi, va u sinxronizmga tortiladi. qo'zg'atkich g mustaqil (mqch) va ketma- ket (k- kqch) qo'zg'atish cho'lg'amiga ega. boshqarish sxemasi, manbalovchi kuchlanish keskin kamayganda, dvigatel qo'zg'atish tokining ortishini (jadallashtirishni) ta'minlaydi, bu dvigatelni maksimal momenti va shu bilan birga yuklamaga chidamlilik qobiliyatini saqlab turish imkoniyatini beradi. manbalovchi kuchlanishning me'yor darajasida, kuchlanish relesi kv3 ishga tushgan, kontaktor km2 g'altagining zanjiri uzilgan va jadallashtirish rezistori rp qo'zg'atish tokining zanjiriga kiritilgan bo'ladi. …

4 / 11

sinxron dvigatellarning rele kontaktorli boshkarish sxemalari - Page 4

5 / 11

sinxron dvigatellarning rele kontaktorli boshkarish sxemalari - Page 5
