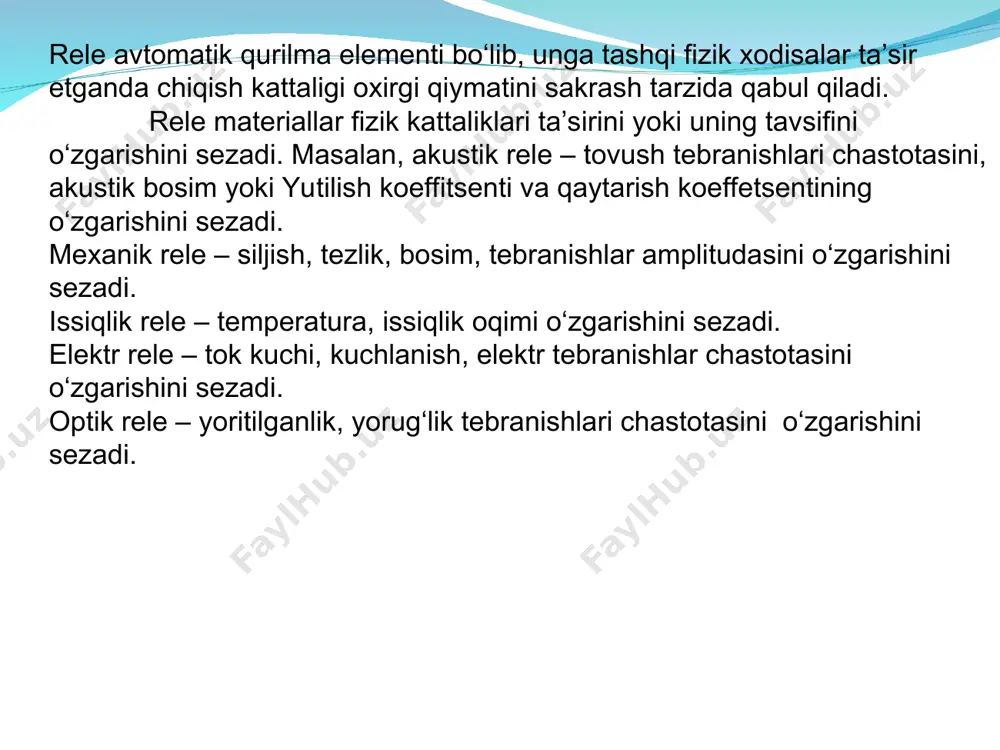

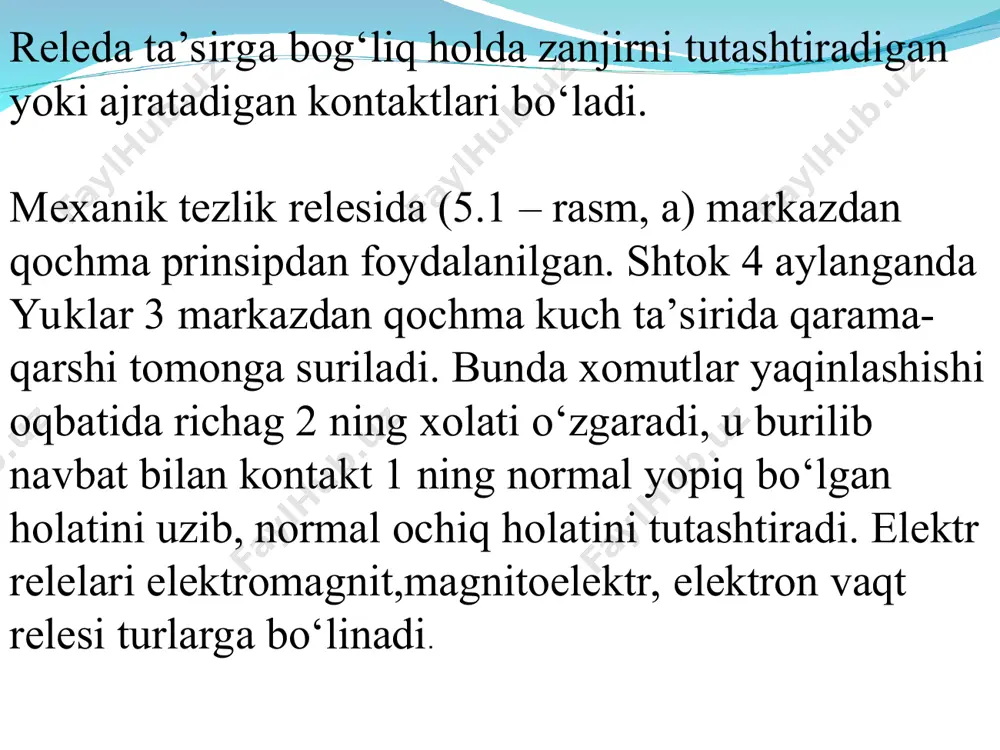

slayd 1 9-mavzu: rele va ularning turlari, ishlatish sohalari. ijrochi elementlar kuchaytirgichlar va ularning turlari. reja: rele va uning turlari. mexanik tezlik relesi. elektromagnit relerar. elektromexanik relening statik tavsifi. rele avtomatik qurilma elementi bo‘lib, unga tashqi fizik xodisalar ta’sir etganda chiqish kattaligi oxirgi qiymatini sakrash tarzida qabul qiladi. rele materiallar fizik kattaliklari ta’sirini yoki uning tavsifini o‘zgarishini sezadi. masalan, akustik rele – tovush tebranishlari chastotasini, akustik bosim yoki yutilish koeffitsenti va qaytarish koeffetsentining o‘zgarishini sezadi. mexanik rele – siljish, tezlik, bosim, tebranishlar amplitudasini o‘zgarishini sezadi. issiqlik rele – temperatura, issiqlik oqimi o‘zgarishini sezadi. elektr rele – tok kuchi, kuchlanish, elektr tebranishlar chastotasini o‘zgarishini sezadi. optik rele – yoritilganlik, yorug‘lik tebranishlari chastotasini o‘zgarishini sezadi. releda ta’sirga bog‘liq holda zanjirni tutashtiradigan yoki ajratadigan kontaktlari bo‘ladi. mexanik tezlik relesida (5.1 – rasm, a) markazdan qochma prinsipdan foydalanilgan. shtok 4 aylanganda yuklar 3 markazdan qochma kuch ta’sirida qarama- qarshi tomonga suriladi. bunda xomutlar yaqinlashishi …

2 / 7

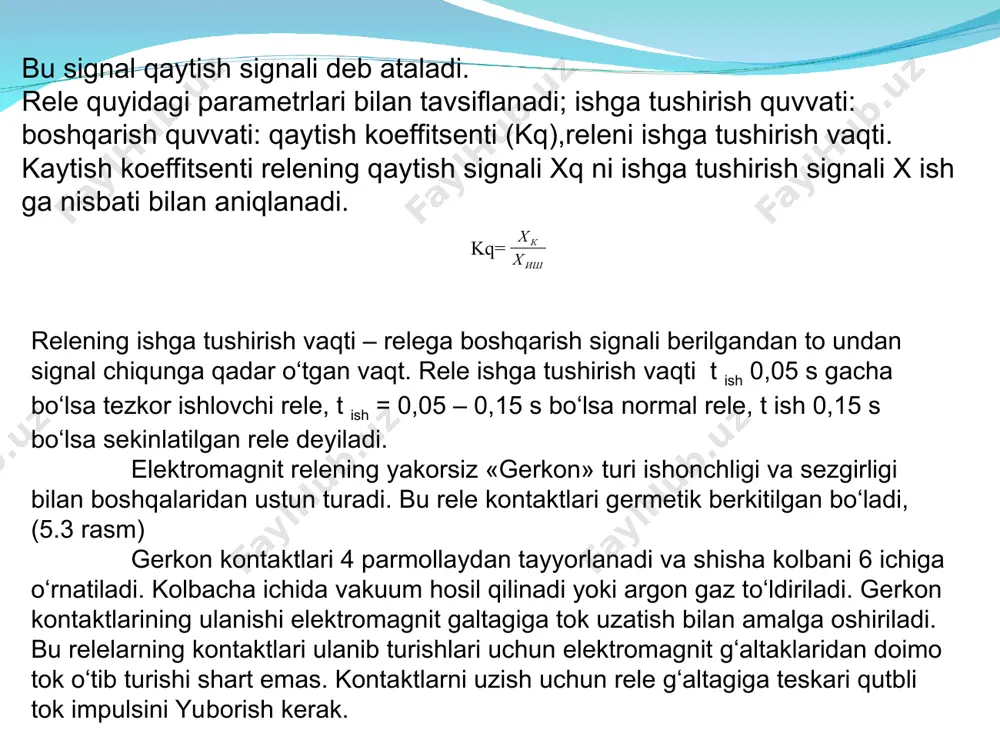

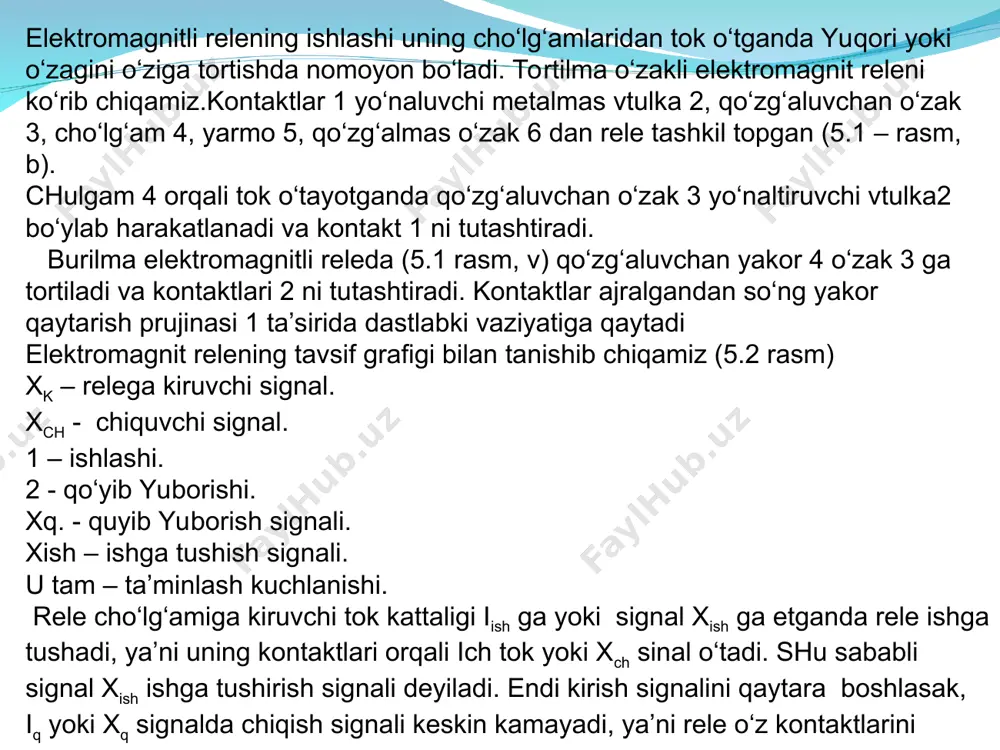

luvchan yakor 4 o‘zak 3 ga tortiladi va kontaktlari 2 ni tutashtiradi. kontaktlar ajralgandan so‘ng yakor qaytarish prujinasi 1 ta’sirida dastlabki vaziyatiga qaytadi elektromagnit relening tavsif grafigi bilan tanishib chiqamiz (5.2 rasm) xk – relega kiruvchi signal. xch - chiquvchi signal. 1 – ishlashi. 2 - qo‘yib yuborishi. xq. - quyib yuborish signali. xish – ishga tushish signali. u tam – ta’minlash kuchlanishi. rele cho‘lg‘amiga kiruvchi tok kattaligi iish ga yoki signal xish ga etganda rele ishga tushadi, ya’ni uning kontaktlari orqali ich tok yoki xch sinal o‘tadi. shu sababli signal xish ishga tushirish signali deyiladi. endi kirish signalini qaytara boshlasak, iq yoki xq signalda chiqish signali keskin kamayadi, ya’ni rele o‘z kontaktlarini bo‘shatib yuboradi va chiqish signali yo‘qoladi. bu signal qaytish signali deb ataladi. rele quyidagi parametrlari bilan tavsiflanadi; ishga tushirish quvvati: boshqarish quvvati: qaytish koeffitsenti (kq),releni ishga tushirish vaqti. kaytish koeffitsenti relening qaytish signali xq ni ishga tushirish …

3 / 7

sh kerak. savollar; rele deb nimaga aytiladi? rele turlari. tortilma relening ishlashi. mexanik tezlik rele ishlashi. rele statik tavsifini tushuntiring. rele qaysi parametrlari bilan tavsiflanadi? e’tiboringiz uchun raxmat! ish k x x

4 / 7

5 / 7
