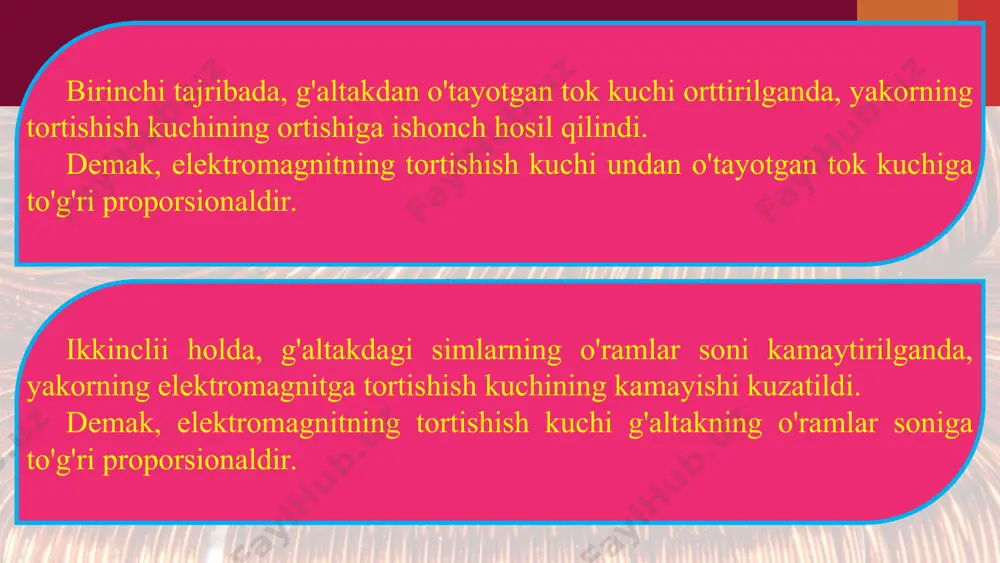

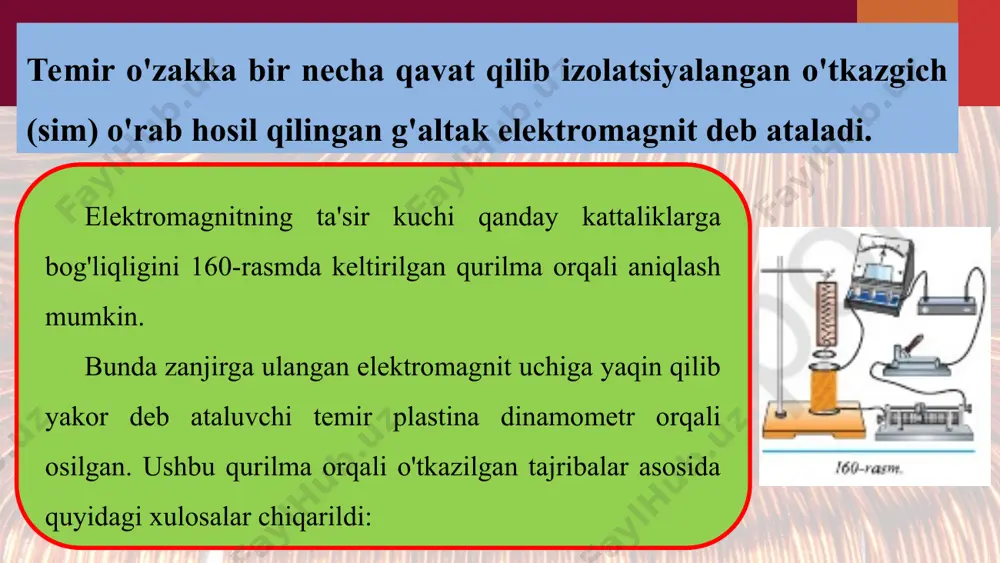

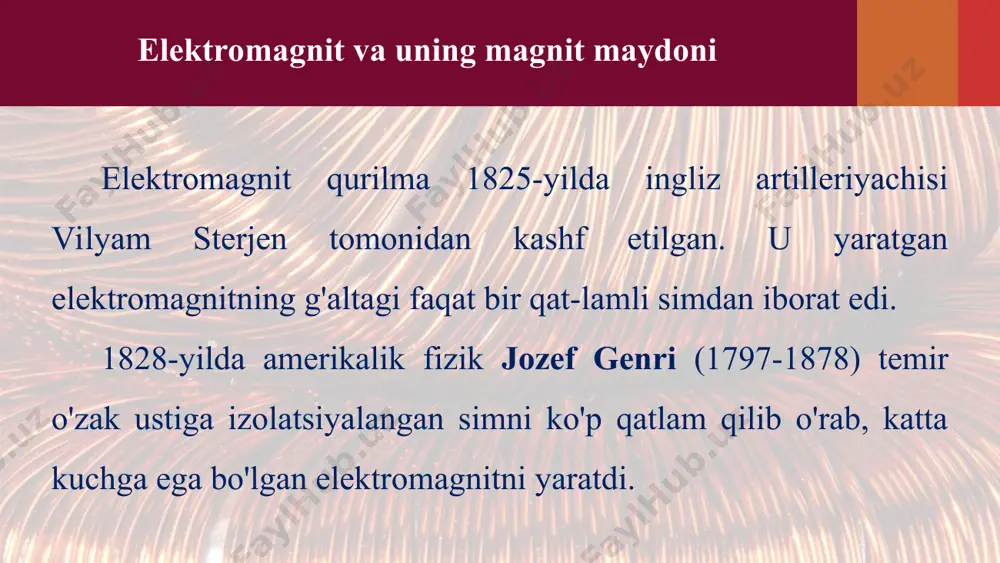

1662487334.ppt powerpoint presentation 8-sinf fizika darsligi asosida 57-mavzu: elektromagnitlar. elektromagnit rele elektromagnit va uning magnit maydoni elektromagnit qurilma 1825-yilda ingliz artilleriyachisi vilyam sterjen tomonidan kashf etilgan. u yaratgan elektromagnitning g'altagi faqat bir qat-lamli simdan iborat edi. 1828-yilda amerikalik fizik jozef genri (1797-1878) temir o'zak ustiga izolatsiyalangan simni ko'p qatlam qilib o'rab, katta kuchga ega bo'lgan elektromagnitni yaratdi. temir o'zakka bir necha qavat qilib izolatsiyalangan o'tkazgich (sim) o'rab hosil qilingan g'altak elektromagnit deb ataladi. elektromagnitning ta'sir kuchi qanday kattaliklarga bog'liqligini 160-rasmda keltirilgan qurilma orqali aniqlash mumkin. bunda zanjirga ulangan elektromagnit uchiga yaqin qilib yakor deb ataluvchi temir plastina dinamometr orqali osilgan. ushbu qurilma orqali o'tkazilgan tajribalar asosida quyidagi xulosalar chiqarildi: birinchi tajribada, g'altakdan o'tayotgan tok kuchi orttirilganda, yakorning tortishish kuchining ortishiga ishonch hosil qilindi. demak, elektromagnitning tortishish kuchi undan o'tayotgan tok kuchiga to'g'ri proporsionaldir. ikkinclii holda, g'altakdagi simlarning o'ramlar soni kamaytirilganda, yakorning elektromagnitga tortishish kuchining kamayishi kuzatildi. demak, elektromagnitning tortishish kuchi …

idan 15-20 cm qoldirib, uchlarini lokdan tozalaymiz, endi 3 ta 1,5 v elementlarni ketma-ket ulaymiz va 161-rasmda berilganidek sxemani yig'amiz (161-a rasm). zanjirni ulashdan oldin, mixni metall bo'laklari (knopka, skrepka...) ga yaqinlashtirib, uni tortmayotganiga ishonch hosil qilamiz. zanjirni ulaymiz. endi mixni knopkaga yaqinlashtirsak, tokli g'altak ichidagi temir o'zak magnitga aylanganligiga guvoh bo'lamiz (161-b rasm), bu hodisadan texnikaning ko'p sohalarida, jumladan, transport, telegraf, radio, televideniye, elektrotexnika va boshqa sohalarda keng qo'llaniladi. masalan, temir parchalarni yuklashda katta quvvatli elektromagnitlar qo'l keladi (162-rasm). bunday ko'tarma kranning qulayligi shundaki, tashilayotgan yuk biror tayanchga ortilmaydi va mahkamlanmaydi. elektromagnit kran tashish kerak bo'lgan yukka yaqinlashtiruadi va chulg'ami tokka ulanadi. shu zahoti yuk kranga yopishib ko'tariladi va kran uni boshqa joyga olib borib qo'yadi. tok uzilishi bilan kran yukdan ajraladi. elektromagnitlarning texnika sohasida keng qo'llanilishi elektromagnit rele sifatida namoyon bo'ladi. reletting tuzilishi va ishlash prinsipi 163-rasmda eng sodda rele1 sxemasi tasvirlangan. relening asosiy qismi elektromagnit (/) dan …

moqqa ulangan bo'lib, undan katta tok o'tadi. rele kichik kuchlanishli zanjir yordamida katta kuchlanishli zanjirlarni ulab-uzishga imkon beradi. elektromagnit relening qo'llanilishiga misollar elektromagnit rele texnikaning barcha sohalarida, ayniqsa, avtomatika sohasida keng qo'llaniladi. metroga kirishdagi o'tish joyida fotoelementli elektromagnit rele qo'llaniladi. agar o'tish joyidan jeton tashlamasdan o'tmoqchi bo'lsangiz, ikki chekkadan to'siqlar chiqadi va yo'lingizni to'sib qo'yadi. agar e'tibor bergan bo'lsangiz, o'tishjoyining bir tomonidagi darchadan nur dastasi chiqib, ikkinchi tomondagi darcha ichiga tushib turadi (164-rasm). yorug'lik nuri fotoelementga tushib turganida unda uzluksiz tok hosil bo'lib turadi va relening yakori elektromagnitga tortilgan holatda bo'ladi. yakorning bu holatda tortilib turishi ishchi zanjirni uzuq holatda ushlab turadi. agar ikki darcha orasidan odam o'tsa, nur dastasi to'siladi va shu zahoti fotoelementda tok hosil bo'lishi to'xtaydi. darhol yakor elektromagnitdan uzoqlashadi va ishchi zanjir ulanadi. ishchi zanjirga maxsus mexanizmlar o'rnatilgan bo'lib, undan tok o'tishi bilan o'tish joyidagi to'siqlarni harakatga keltiradi va ular yo'lni to'sib qo'yadi. odam o'tish joyidan …

elektromagnitlar. elektromagnit rele 8 - sinf - Page 4

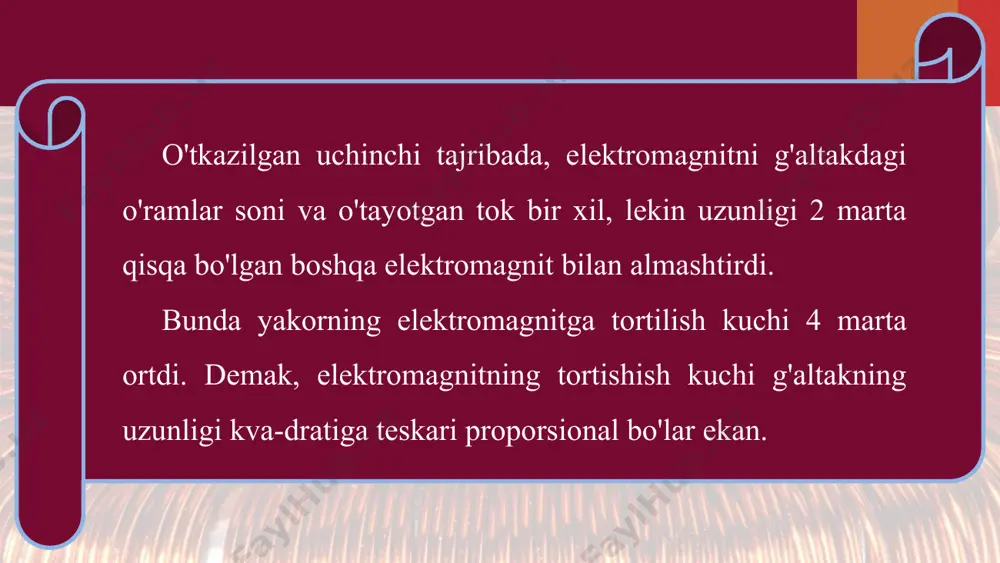

elektromagnitlar. elektromagnit rele 8 - sinf - Page 5
