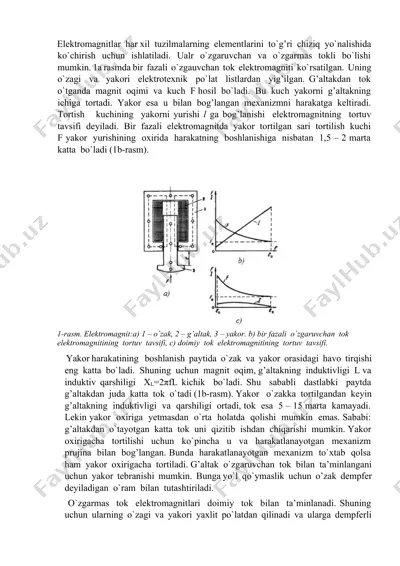

elektromagnitlar har xil tuzilmalarning elementlarini to`g’ri chiziq yo`nalishida ko`chirish uchun ishlatiladi. ualr o`zgaruvchan va o`zgarmas tokli bo`lishi mumkin. 1a rasmda bir fazali o`zgauvchan tok elektromagniti ko`rsatilgan. uning o`zagi va yakori elektrotexnik po`lat listlardan yig’ilgan. g’altakdan tok o`tganda magnit oqimi va kuch f hosil bo`ladi. bu kuch yakorni g’altakning ichiga tortadi. yakor esa u bilan bog’langan mexanizmni harakatga keltiradi. tortish kuchining yakorni yurishi l ga bog’lanishi elektromagnitning tortuv tavsifi deyiladi. bir fazali elektromagnitda yakor tortilgan sari tortilish kuchi f yakor yurishining oxirida harakatning boshlanishiga nisbatan 1,5 – 2 marta katta bo`ladi (1b-rasm). 1-rasm. elektromagnit:a) 1 – o`zak, 2 – g’altak, 3 – yakor. b) bir fazali o`zgaruvchan tok elektromagnitining tortuv tavsifi, c) doimiy tok elektromagnitining tortuv tavsifi. yakor harakatining boshlanish paytida o`zak va yakor orasidagi havo tirqishi eng katta bo`ladi. shuning uchun magnit oqim, g’altakning induktivligi l va induktiv qarshiligi xl=2πfl kichik bo`ladi. shu sababli dastlabki paytda g’altakdan juda katta tok …

2 / 5

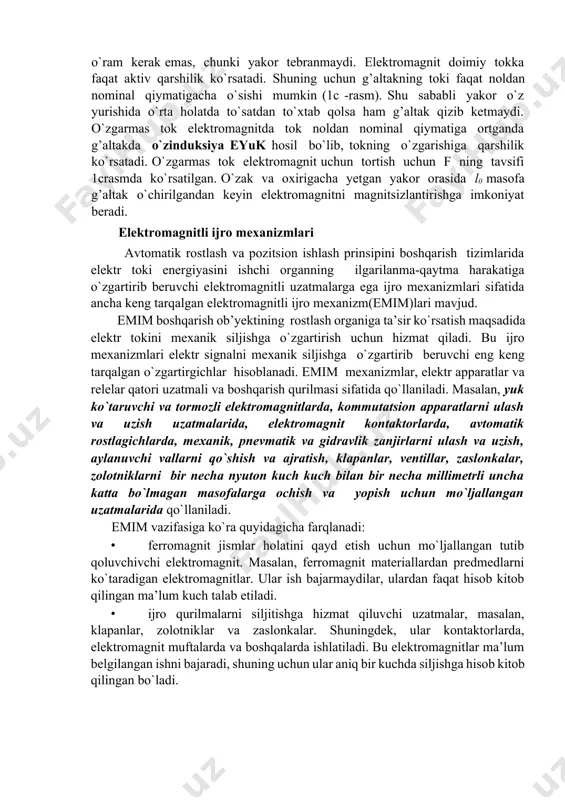

ilik ko`rsatadi. shuning uchun g’altakning toki faqat noldan nominal qiymatigacha o`sishi mumkin (1c -rasm). shu sababli yakor o`z yurishida o`rta holatda to`satdan to`xtab qolsa ham g’altak qizib ketmaydi. o`zgarmas tok elektromagnitda tok noldan nominal qiymatiga ortganda g’altakda o`zinduksiya eyuk hosil bo`lib, tokning o`zgarishiga qarshilik ko`rsatadi. o`zgarmas tok elektromagnit uchun tortish uchun f ning tavsifi 1crasmda ko`rsatilgan. o`zak va oxirigacha yetgan yakor orasida l0 masofa g’altak o`chirilgandan keyin elektromagnitni magnitsizlantirishga imkoniyat beradi. elektromagnitli ijro mexanizmlari avtomatik rostlash va pozitsion ishlash prinsipini boshqarish tizimlarida elektr toki energiyasini ishchi organning ilgarilanma-qaytma harakatiga o`zgartirib beruvchi elektromagnitli uzatmalarga ega ijro mexanizmlari sifatida ancha keng tarqalgan elektromagnitli ijro mexanizm(emim)lari mavjud. emim boshqarish ob’yektining rostlash organiga ta’sir ko`rsatish maqsadida elektr tokini mexanik siljishga o`zgartirish uchun hizmat qiladi. bu ijro mexanizmlari elektr signalni mexanik siljishga o`zgartirib beruvchi eng keng tarqalgan o`zgartirgichlar hisoblanadi. emim mexanizmlar, elektr apparatlar va relelar qatori uzatmali va boshqarish qurilmasi sifatida qo`llaniladi. masalan, yuk ko`taruvchi …

3 / 5

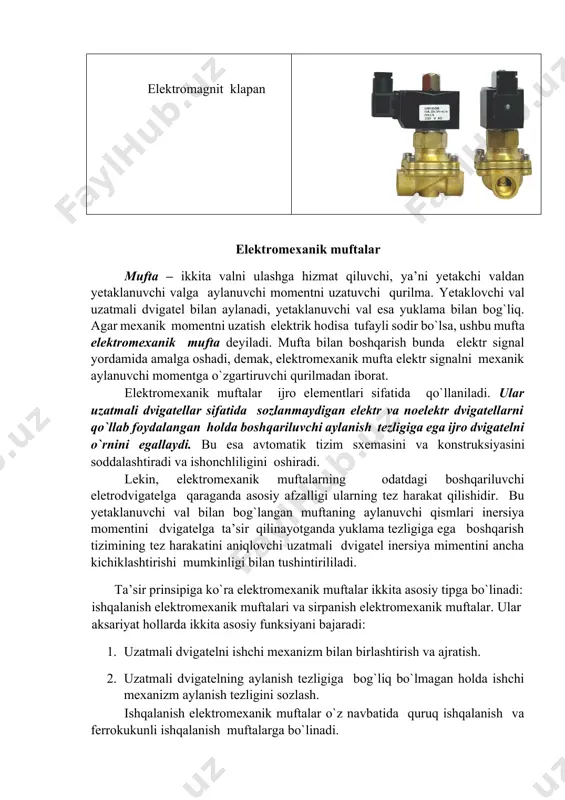

ilar, ulardan faqat hisob kitob qilingan ma’lum kuch talab etiladi. 1. ijro qurilmalarni siljitishga hizmat qiluvchi uzatmalar, masalan, klapanlar, zolotniklar va zaslonkalar. shuningdek, ular kontaktorlarda, elektromagnit muftalarda va boshqalarda ishlatiladi. bu elektromagnitlar ma’lum belgilangan ishni bajaradi, shuning uchun ular aniq bir kuchda siljishga hisob kitob qilingan bo`ladi. yuk ko`taruvchi elektromagnit tormozli elektromagnit elektromagnit kontaktorlar elektromagnit klapan elektromexanik muftalar mufta – ikkita valni ulashga hizmat qiluvchi, ya’ni yetakchi valdan yetaklanuvchi valga aylanuvchi momentni uzatuvchi qurilma. yetaklovchi val uzatmali dvigatel bilan aylanadi, yetaklanuvchi val esa yuklama bilan bog`liq. agar mexanik momentni uzatish elektrik hodisa tufayli sodir bo`lsa, ushbu mufta elektromexanik mufta deyiladi. mufta bilan boshqarish bunda elektr signal yordamida amalga oshadi, demak, elektromexanik mufta elektr signalni mexanik aylanuvchi momentga o`zgartiruvchi qurilmadan iborat. elektromexanik muftalar ijro elementlari sifatida qo`llaniladi. ular uzatmali dvigatellar sifatida sozlanmaydigan elektr va noelektr dvigatellarni qo`llab foydalangan holda boshqariluvchi aylanish tezligiga ega ijro dvigatelni o`rnini egallaydi. bu esa avtomatik tizim …

4 / 5

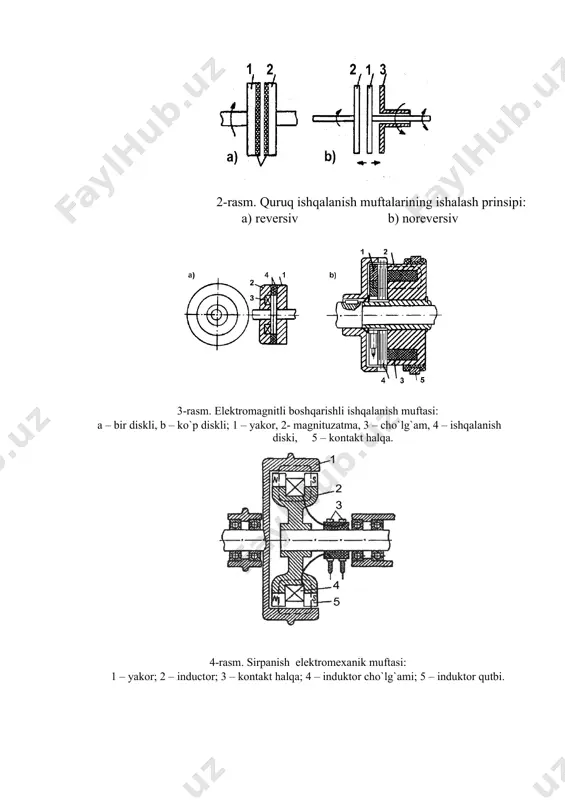

i: 1. uzatmali dvigatelni ishchi mexanizm bilan birlashtirish va ajratish. 1. uzatmali dvigatelning aylanish tezligiga bog`liq bo`lmagan holda ishchi mexanizm aylanish tezligini sozlash. ishqalanish elektromexanik muftalar o`z navbatida quruq ishqalanish va ferrokukunli ishqalanish muftalarga bo`linadi. 2-rasm. quruq ishqalanish muftalarining ishalash prinsipi: a) reversiv b) noreversiv 3-rasm. elektromagnitli boshqarishli ishqalanish muftasi: a – bir diskli, b – ko`p diskli; 1 – yakor, 2- magnituzatma, 3 – cho`lg`am, 4 – ishqalanish diski, 5 – kontakt halqa. 4-rasm. sirpanish elektromexanik muftasi: 1 – yakor; 2 – inductor; 3 – kontakt halqa; 4 – induktor cho`lg`ami; 5 – induktor qutbi. image6.jpeg image7.jpeg image8.jpeg image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg
