1452093003_63108.doc lc 1 0 w lc t p w p 2 2 0 = = n t t = t 1 = n ) ( 2 1 2 1 2 dt dq l li w m m m = = lc t p 2 = ) cos( 0 j w + = t u u m 2 p ) 2 cos( 0 p j w + + = t i i m 0 2 2 0 2 2 = + + q dt dq dt q d w b ) cos( 0 j w b + = - t e q q t m 2 2 2 2 0 4 1 l r lc - = - = b w w t cos 1 2 2 w e m q c dt dq r dt q d l = + + ) - t cos( j w m q q …

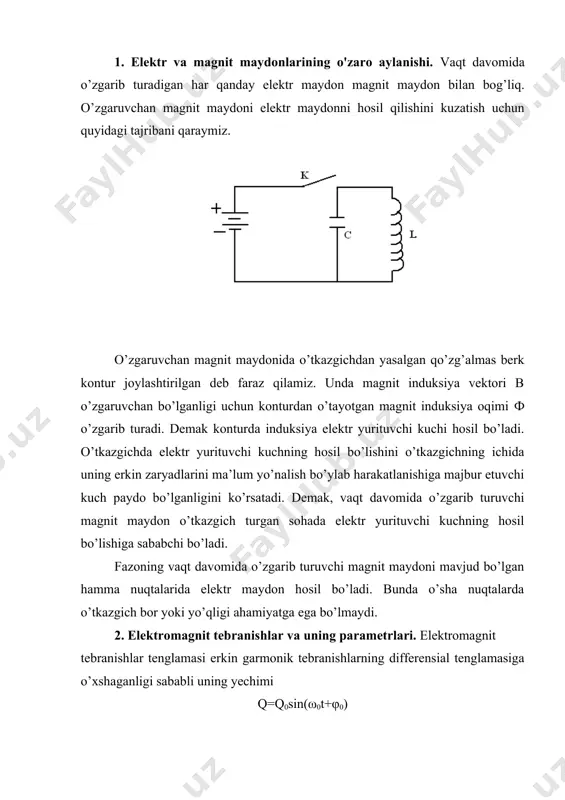

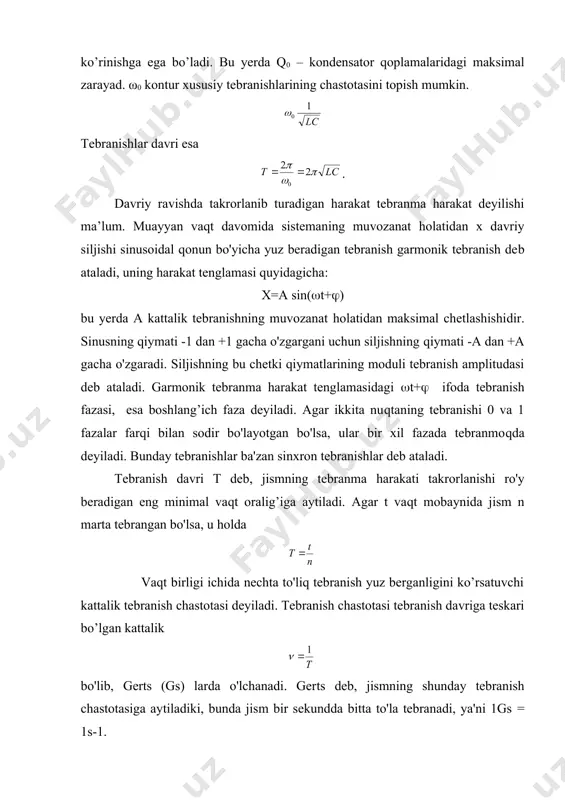

ydon o’tkazgich turgan sohada elektr yurituvchi kuchning hosil bo’lishiga sababchi bo’ladi. fazoning vaqt davomida o’zgarib turuvchi magnit maydoni mavjud bo’lgan hamma nuqtalarida elektr maydon hosil bo’ladi. bunda o’sha nuqtalarda o’tkazgich bor yoki yo’qligi ahamiyatga ega bo’lmaydi. 2. elektromagnit tebranishlar va uning parametrlari. elektromagnit tebranishlar tenglamasi erkin garmonik tebranishlarning differensial tenglamasiga o’xshaganligi sababli uning yechimi q=q0sin(ω0t+φ0) ko’rinishga ega bo’ladi. bu yerda q0 – kondensator qoplamalaridagi maksimal zarayad. ω0 kontur xususiy tebranishlarining chastotasini topish mumkin. tebranishlar davri esa . davriy ravishda takrorlanib turadigan harakat tebranma harakat deyilishi ma’lum. muayyan vaqt davomida sistemaning muvozanat holatidan x davriy siljishi sinusoidal qonun bo'yicha yuz beradigan tebranish garmonik tebranish deb ataladi, uning harakat tenglamasi quyidagicha: x=a sin((t+() bu yerda a kattalik tebranishning muvozanat holatidan maksimal chetlashishidir. sinusning qiymati -1 dan +1 gacha o'zgargani uchun siljishning qiymati -a dan +a gacha o'zgaradi. siljishning bu chetki qiymatlarining moduli tebranish amplitudasi deb ataladi. garmonik tebranma harakat tenglamasidagi (t+( ifoda …

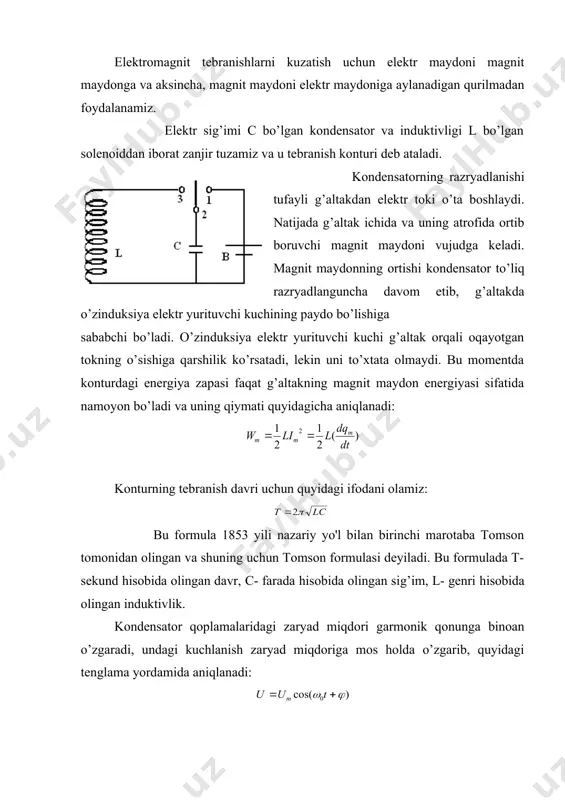

ya'ni 1gs = 1s-1. elektromagnit tebranishlarni kuzatish uchun elektr maydoni magnit maydonga va aksincha, magnit maydoni elektr maydoniga aylanadigan qurilmadan foydalanamiz. elektr sig’imi c bo’lgan kondensator va induktivligi l bo’lgan solenoiddan iborat zanjir tuzamiz va u tebranish konturi deb ataladi. kondensatorning razryadlanishi tufayli g’altakdan elektr toki o’ta boshlaydi. natijada g’altak ichida va uning atrofida ortib boruvchi magnit maydoni vujudga keladi. magnit maydonning ortishi kondensator to’liq razryadlanguncha davom etib, g’altakda o’zinduksiya elektr yurituvchi kuchining paydo bo’lishiga sababchi bo’ladi. o’zinduksiya elektr yurituvchi kuchi g’altak orqali oqayotgan tokning o’sishiga qarshilik ko’rsatadi, lekin uni to’xtata olmaydi. bu momentda konturdagi energiya zapasi faqat g’altakning magnit maydon energiyasi sifatida namoyon bo’ladi va uning qiymati quyidagicha aniqlanadi: konturning tebranish davri uchun quyidagi ifodani olamiz: bu formula 1853 yili nazariy yo'l bilan birinchi marotaba tomson tomonidan olingan va shuning uchun tomson formulasi deyiladi. bu formulada t-sekund hisobida olingan davr, c- farada hisobida olingan sig’im, l- genri hisobida olingan …

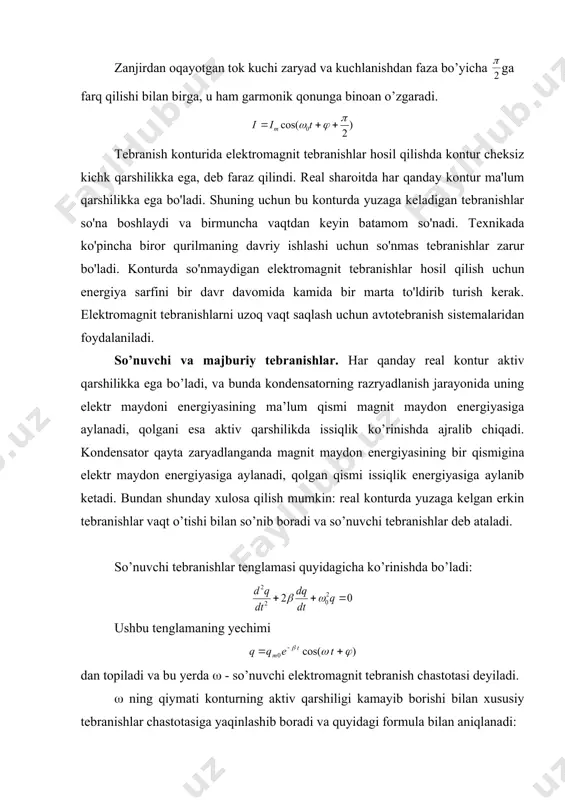

sarfini bir davr davomida kamida bir marta to'ldirib turish kerak. elektromagnit tebranishlarni uzoq vaqt saqlash uchun avtotebranish sistemalaridan foydalaniladi. so’nuvchi va majburiy tebranishlar. har qanday real kontur aktiv qarshilikka ega bo’ladi, va bunda kondensatorning razryadlanish jarayonida uning elektr maydoni energiyasining ma’lum qismi magnit maydon energiyasiga aylanadi, qolgani esa aktiv qarshilikda issiqlik ko’rinishda ajralib chiqadi. kondensator qayta zaryadlanganda magnit maydon energiyasining bir qismigina elektr maydon energiyasiga aylanadi, qolgan qismi issiqlik energiyasiga aylanib ketadi. bundan shunday xulosa qilish mumkin: real konturda yuzaga kelgan erkin tebranishlar vaqt o’tishi bilan so’nib boradi va so’nuvchi tebranishlar deb ataladi. so’nuvchi tebranishlar tenglamasi quyidagicha ko’rinishda bo’ladi: ushbu tenglamaning yechimi dan topiladi va bu yerda ( - so’nuvchi elektromagnit tebranish chastotasi deyiladi. ( ning qiymati konturning aktiv qarshiligi kamayib borishi bilan xususiy tebranishlar chastotasiga yaqinlashib boradi va quyidagi formula bilan aniqlanadi: konturda tebranishlar so’nmasligiga erishish uchun unga elektr yurituvchi kuchi davriy o’zgarib turuvchi manba ulash kerak. bunda manba …

t maydonning o`zgarishi natijasida fazoda induksion elektr maydon vujudga keladi va u o`tkazgichdagi erkin elektronlarni tartibli harakatga keltiradi, degan xulosaga kelamiz. bu maydon kuchlanganlik vektori ning berk kontur bo`yicha sirkulyatsiyasi shu konturda vujudga kelayotgan induksion elektr yurituvchi kuchiga teng: bu ifoda o`zgaruvchan magnit maydon tufayli vujudga kelayotgan elektr maydonning kuchlanganlik chiziqlari qo`zg’almas zaryad elektr maydonining kuchlanganlik chiziqlaridan farqli ravishda, berk ekanligidan dalolat beradi. boshqacha aytganda, induksion elektr maydon, xuddi magnit maydon singari uyurmaviy xarakterga ega bo`ladi. chiziqlari bilan chap vint qoidasi asosida bog’langan. shuning uchun odatda bu maydonni uyurmaviy elektr maydon deyiladi. uyurmaviy elektr maydon fazoning o`rganilayotgan qismida kontur bo`lishi yoki bo`lmasligidan qat`iy nazar vujudga kelaveradi. lekin bu maydonni hosil bo`lishi uchun o`zgaruvchan magnit maydon bo`lishi shart. taqqoslash natijasida: shunday qilib, o`zgaruvchan magnit maydoni tufayli vujud-ga kelgan uyurmaviy elektr maydon kuchlanganligining ixtiyoriy berk kontur bo`yicha sirkulyatsiyasi magnit induksiya vektorining vaqt davomida o`zgarishini xarakterlovchi vektorni shu kontur chegaralangan ixtiyoriy sirt orqali …
