1-amaliy ish mavzu: avtomatlashtirishning pnevmatik texnik vositalarini tadqiq etish 13-mavzu: elektromagnitlar. ishlash prinsiplari. elektromagnit ijro mexanizmlar. reja: 1. elektromagnitlar va ularning ishlash prinsiplari. 2. elektromagnit ijro mexanizmlar. elektromagnit - bu elektr toki o'tib ketganda magnit maydon hosil qiluvchi moslama. odatda elektromagnit obmotka va ferromagnitli serdechnikdan iborat bo'lib, u elektr toki obmotka orqali o'tayotganda magnit xususiyatlarini oladi. asosan mexanik kuch hosil qilish uchun mo'ljallangan elektromagnitlarda, shuningdek, quvvatni uzatuvchi yakor (magnit zanjirning harakatlanuvchi qismi) mavjud. elektromagnitlarning obmotkasi izolyatsiyalangan alyuminiy yoki mis simlardan tayyorlanadi, ammo yuqorio'tkazuvchan elektromagnitlar ham mavjud. magnit – yumshoq-magnit materiallardan - odatda elektr yoki yuqori sifatli konstruktsiyali po'latdan, quyma po'latdan va quyma temirdan, temir-nikel va temir-kobalt qotishmalaridan tayyorlanadi . elektromagnitlar sanoatda, tibbiyotda, uy-ro'zg'orda, elektronikada turli xil motorlarning tarkibiy qismlari, generatorlar, rele, audio karnaylar, magnit ajratish moslamalari, kranlar va boshqalar sifatida keng qo'llaniladi. 1-rasm. elektromagnit:a) 1 – o`zak, 2 – g’altak, 3 – yakor. b) bir fazali o`zgaruvchan tok elektromagnitining tortuv …
2 / 12
bilan bog’langan. bunda harakatlanayotgan mexanizm to`xtab qolsa ham yakor oxirigacha tortiladi. g’altak o`zgaruvchan tok bilan ta’minlangani uchun yakor tebranishi mumkin. bunga yo`l qo`ymaslik uchun o’zak dempfer deyiladigan o`ram bilan tutashtiriladi. yuk ko`taruvchi elektromagnit elektromagnit kontaktorlar tormozli elektromagnit elektromagnit klapan elektromexanik muftalar mufta – ikkita valni ulashga hizmat qiluvchi, ya’ni yetakchi valdan yetaklanuvchi valga aylanuvchi momentni uzatuvchi qurilma. yetaklovchi val uzatmali dvigatel bilan aylanadi, yetaklanuvchi val esa yuklama bilan bog`liq. agar mexanik momentni uzatish elektrik hodisa tufayli sodir bo`lsa, ushbu mufta elektromexanik mufta deyiladi. quruq ishqalanish muftalarining ishalash prinsipi elektromagnitli boshqarishli ishqalanish muftasi: a – bir diskli, b – ko`p diskli; 1 – yakor, 2- magnituzatma, 3 – cho`lg`am, 4 – ishqalanish diski, 5 – kontakt halqa. e’tiboringiz uchun rahmat image2.png image3.png image4.jpeg image5.jpeg image6.png image7.png image8.png image9.png image1.jpeg
3 / 12

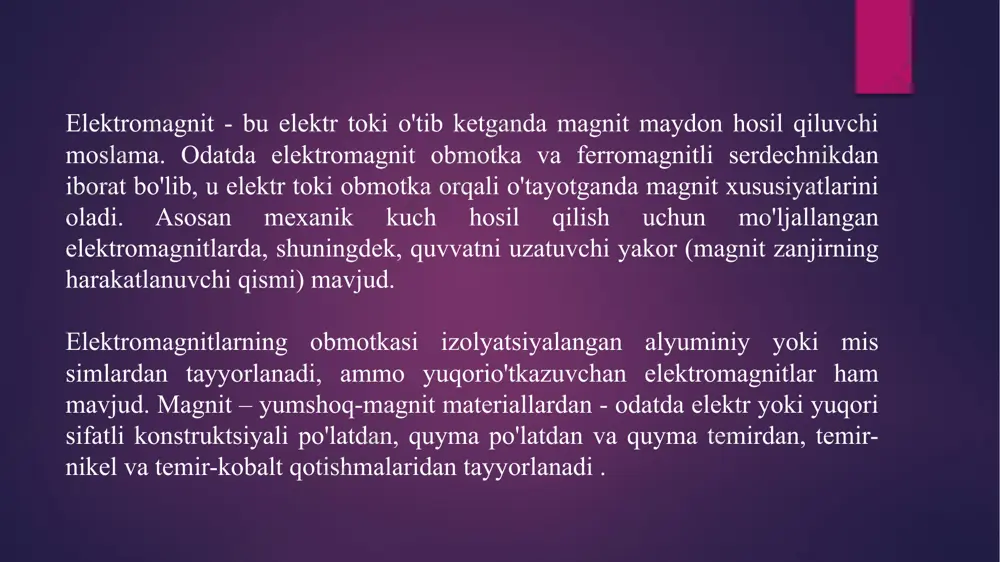

elektromagnitlar - Page 3
4 / 12

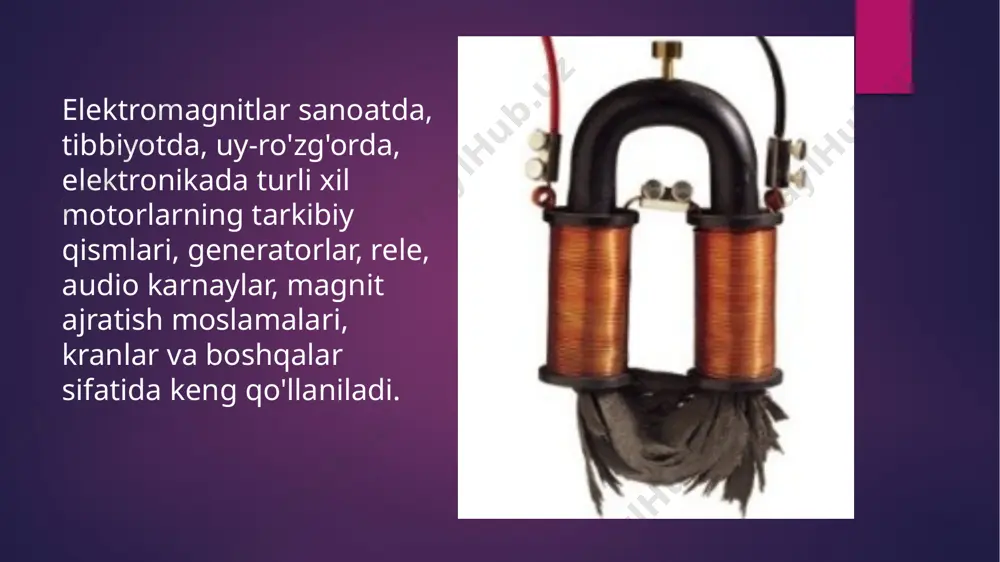

elektromagnitlar - Page 4
5 / 12

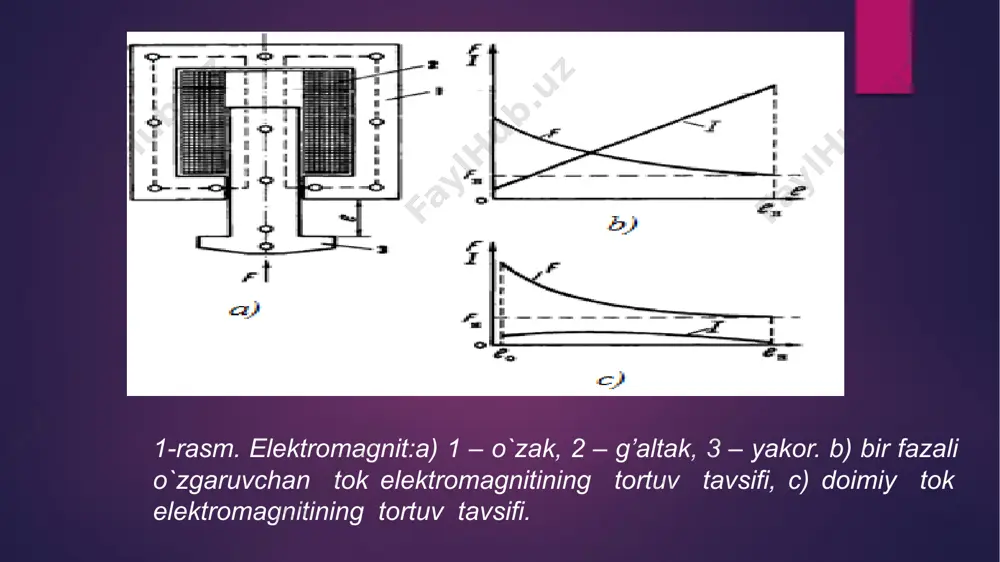

elektromagnitlar - Page 5
