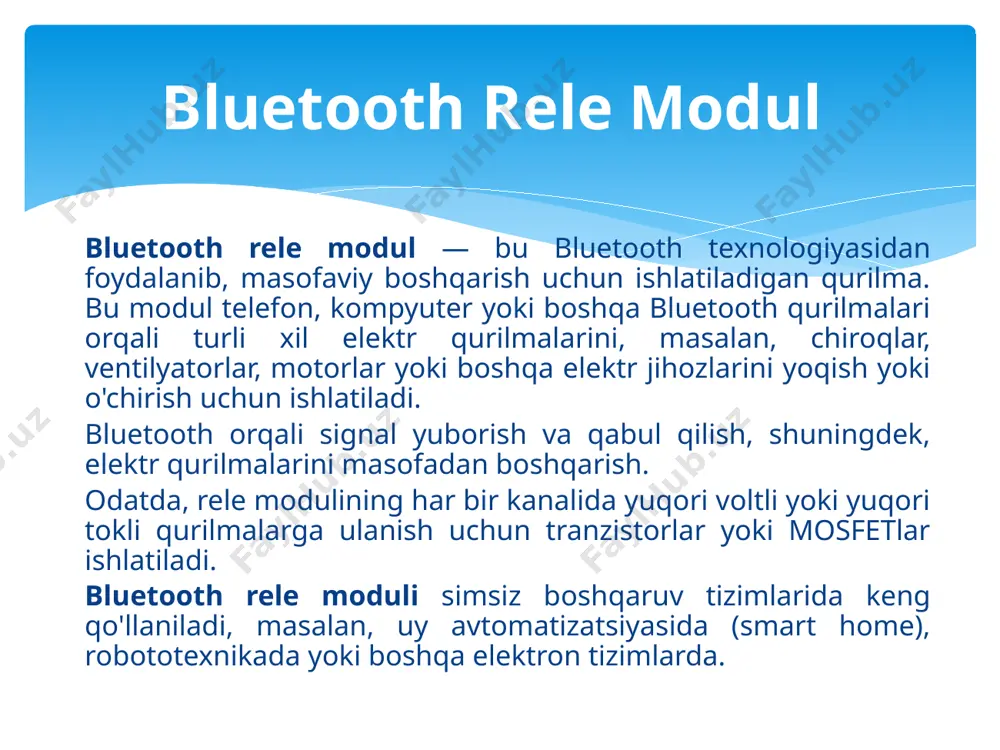

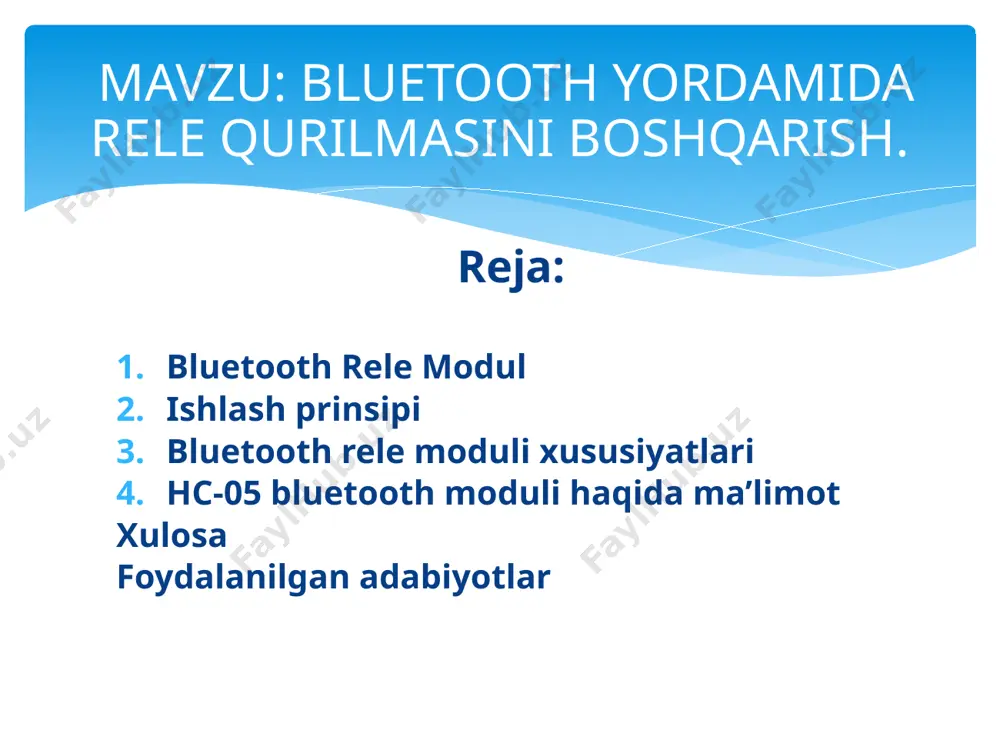

andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k-91-21 guruh talabasi qurbonboyev nurmuhammadming raqamli dasturiy boshqarish fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k-91-21 guruh talabasi muqumjonov bekjahonning raqamli dasturiy va boshqarish fanidan tayyorlagan mustaqil ishi reja: bluetooth rele modul ishlash prinsipi bluetooth rele moduli xususiyatlari hc-05 bluetooth moduli haqida ma’limot xulosa foydalanilgan adabiyotlar mavzu: bluetooth yordamida rele qurilmasini boshqarish. bluetooth rele modul — bu bluetooth texnologiyasidan foydalanib, masofaviy boshqarish uchun ishlatiladigan qurilma. bu modul telefon, kompyuter yoki boshqa bluetooth qurilmalari orqali turli xil elektr qurilmalarini, masalan, chiroqlar, ventilyatorlar, motorlar yoki boshqa elektr jihozlarini yoqish yoki o'chirish uchun ishlatiladi. bluetooth orqali signal yuborish va qabul qilish, shuningdek, elektr qurilmalarini masofadan boshqarish. odatda, rele modulining har bir kanalida yuqori voltli yoki yuqori tokli qurilmalarga ulanish uchun tranzistorlar yoki mosfetlar ishlatiladi. bluetooth rele moduli simsiz boshqaruv tizimlarida keng qo'llaniladi, masalan, uy avtomatizatsiyasida (smart home), robototexnikada yoki boshqa elektron tizimlarda. …

2 / 17

bilan ulanish: bluetooth rele moduli, odatda, bluetooth orqali telefon yoki boshqa qurilma bilan ulanishni qo'llab-quvvatlaydi. bunday ulanishlar orqali relening har bir kanali boshqariladi. signal yuborish: telefon yoki kompyuter orqali bluetooth signali yuboriladi va rele moduli signalni qabul qiladi. rele moduli elektr qurilmalarini yoqish yoki o'chirish uchun signalni ishlatadi. bluetooth rele modulining ishlash prinsipi bluetooth rele modulining tuzilishi bluetooth modul: asosan, hc-05 yoki hc-06 bluetooth modullari ishlatiladi. rele: elektrli tizimlarni boshqarish uchun ishlatiladigan mexanik relelar. ular telefon yoki kompyuterdan kelgan bluetooth signaliga javoban ishlaydi. quvvat manbai: rele moduli uchun odatda 5v yoki 12v quvvat manbai talab etiladi. bluetooth rele moduli qo'llanilish sohalari uy avtomatizatsiyasi (smart home): elektr jihozlarini masofadan boshqarish (chiroqlarni yoqish/o'chirish, eshiklarni ochish, xavfsizlik tizimlarini boshqarish). robototexnika: robotlarga simsiz tarzda signal yuborish va ularga harakat qilish buyruqlarini berish. mashina avtomatizatsiyasi: avtomobillarda turli qurilmalarni boshqarish, masalan, avtomatik oynalarni ochish yoki ventilyatorlarni ishga tushirish. ishlab chiqarish tizimlari: ishlab chiqarish jarayonlarini masofadan boshqarish. …

3 / 17

gan modullar, murakkabroq tizimlar uchun ishlatiladi. bluetooth rele moduli xususiyatlari hc-05 module hc-05da bluetooth ulanganmi yoki yo'qmi, ulanish holatini ko'rsatadigan qizil led mavjud. hc-05 moduliga ulanishdan oldin bu qizil led davriy ravishda doimiy ravishda miltillaydi. u har qanday boshqa bluetooth qurilmasiga ulanganda, uning miltillashi ikki soniyagacha sekinlashadi. ushbu modul 3.3v da ishlaydi. modul bortida 5 dan 3,3 v gacha bo'lgan regulyatorga ega bo'lgani uchun biz 5v kuchlanish kuchlanishini ham ulashimiz mumkin. hc-05 bluetooth moduli rx/tx uchun 3,3v darajasiga ega va mikrokontroller 3,3 v darajasini aniqlay oladi, shuning uchun hc-05 modulining uzatish darajasini o'zgartirish kerak emas. ammo biz uzatish kuchlanish darajasini mikrokontrollerdan hc-05 modulining rx ga o'tkazishimiz kerak. hc-05 modulining ma'lumotlarni uzatish tezligi 1 mbit / s gacha o'zgarishi mumkin, 10 metr oralig'ida. hc-05 bluetooth moduli haqida ma’limot hc-05 bluetooth modulining pin diagrammasi bluetooth seriyali modullari barcha seriyali yoqilgan qurilmalarga bluetooth yordamida bir-biri bilan bog'lanish imkonini beradi. unda 6 ta pin …

4 / 17

miltillashi ikki soniyagacha sekinlashadi. ushbu modul 3.3v da ishlaydi. modul bortida 5 dan 3,3 v gacha bo'lgan regulyatorga ega bo'lgani uchun biz 5v kuchlanish kuchlanishini ham ulashimiz mumkin. hc-05 bluetooth moduli rx/tx uchun 3,3v darajasiga ega va mikrokontroller 3,3 v darajasini aniqlay oladi, shuning uchun hc-05 modulining uzatish darajasini o'zgartirish kerak emas. ammo biz uzatish kuchlanish darajasini mikrokontrollerdan hc-05 modulining rx ga o'tkazishimiz kerak. hc-05 modulining ma'lumotlarni uzatish tezligi 1 mbit / s gacha o'zgarishi mumkin, 10 metr oralig'ida. bluetooth rele moduli —samarali usulda elektr qurilmalarini masofadan boshqarish uchun foydalaniladigan tizimdir. u uy avtomatizatsiyasi, robototexnika va boshqa ko'plab ilovalarda foydalanishga yaroqlidir. bluetooth yordamida rele qurilmasini boshqarish mavzusiga oid xulosa quyidagicha bo‘lishi mumkin:bluetooth texnologiyasidan foydalangan holda rele qurilmasini boshqarish zamonaviy va samarali usul hisoblanadi. ushbu usul quyidagi afzalliklarni taqdim etadi:masofadan boshqarish: bluetooth signali yordamida qurilmani yaqin masofadan boshqarish imkoniyati yaratiladi, bu esa qulaylik va vaqtni tejash imkonini beradi. xulosa qilib aytganda, …

5 / 17
