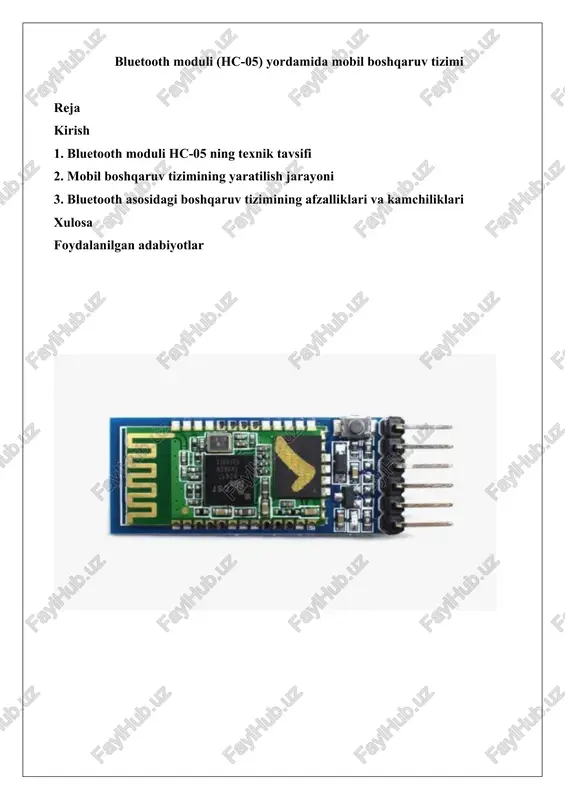

bluetooth moduli (hc-05) yordamida mobil boshqaruv tizimi reja kirish 1. bluetooth moduli hc-05 ning texnik tavsifi 2. mobil boshqaruv tizimining yaratilish jarayoni 3. bluetooth asosidagi boshqaruv tizimining afzalliklari va kamchiliklari xulosa foydalanilgan adabiyotlar kirish zamonaviy texnologiyalar hayotimizning deyarli barcha sohalariga chuqur kirib kelgan. ayniqsa, simsiz aloqa tizimlari inson faoliyatini yengillashtirishda muhim o‘rin tutadi. shunday tizimlardan biri — bluetooth texnologiyasi bo‘lib, u qisqa masofada ma’lumot uzatish imkonini beradi.hc-05 — bu bluetooth moduli bo‘lib, u turli mikroprotsessor va mikrokontrollerlar bilan aloqa o‘rnatish uchun eng ko‘p qo‘llaniladigan modullardan biridir. ushbu modul yordamida mobil telefon orqali turli qurilmalarni masofadan boshqarish, ma’lumot yuborish va olish imkoniyati yaratiladi. mobil boshqaruv tizimlari bugungi kunda ishlab chiqarish, transport, uy avtomatizatsiyasi va xavfsizlik tizimlarida keng qo‘llanmoqda. hc-05 moduli orqali yaratilgan mobil boshqaruv tizimi simli aloqa zaruratini yo‘qotadi, qulaylik, tejamkorlik va ishonchlilikni ta’minlaydi.shu sababli, “bluetooth moduli (hc-05) yordamida mobil boshqaruv tizimi” mavzusi zamonaviy texnik yechimlarni o‘rganishda, amaliy loyihalar yaratishda va …

2 / 17

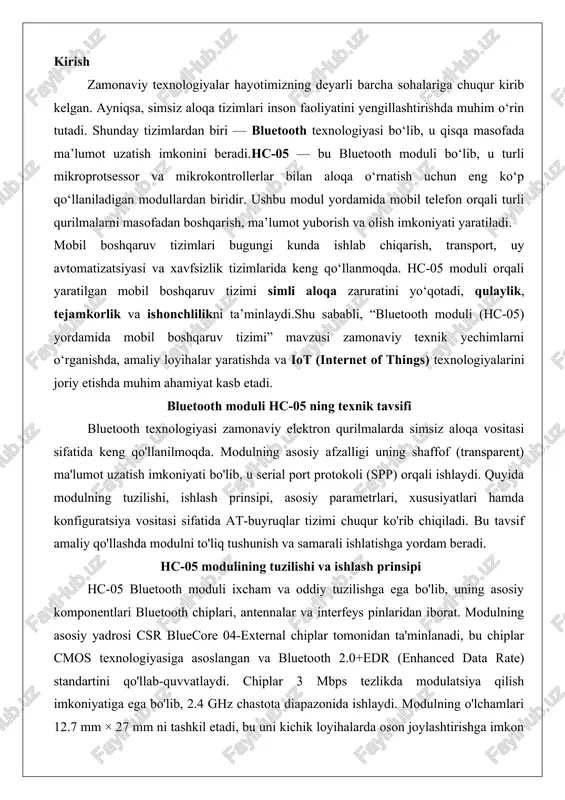

uzilishga ega bo'lib, uning asosiy komponentlari bluetooth chiplari, antennalar va interfeys pinlaridan iborat. modulning asosiy yadrosi csr bluecore 04-external chiplar tomonidan ta'minlanadi, bu chiplar cmos texnologiyasiga asoslangan va bluetooth 2.0+edr (enhanced data rate) standartini qo'llab-quvvatlaydi. chiplar 3 mbps tezlikda modulatsiya qilish imkoniyatiga ega bo'lib, 2.4 ghz chastota diapazonida ishlaydi. modulning o'lchamlari 12.7 mm × 27 mm ni tashkil etadi, bu uni kichik loyihalarda oson joylashtirishga imkon beradi. ichki tuzilishda integratsiyalashgan antenna mavjud bo'lib, u tashqi antennalarga muhtoj emas va signal sifatini ta'minlaydi. modulning pinlari quyidagicha joylashgan: vcc (quvvat manbasi, 3.6-6v oralig'ida), gnd (tuproq), txd (ma'lumot uzatish), rxd (ma'lumot qabul qilish), state (aloqa holati indikatori) va key/en (rejimni o'zgartirish pin'i). pio pinlari (masalan, pio8 va pio9) led indikatorlar bilan bog'langan bo'lib, ular modulning holatini vizual ko'rsatadi.modulning ishlash prinsipi bluetooth protokollariga asoslangan bo'lib, u asosan ikki asosiy rejimda ishlaydi: avtomatik aloqa rejimi va buyruq-javob rejimi (at rejimi). avtomatik aloqa rejimida modul oldingi …

3 / 17

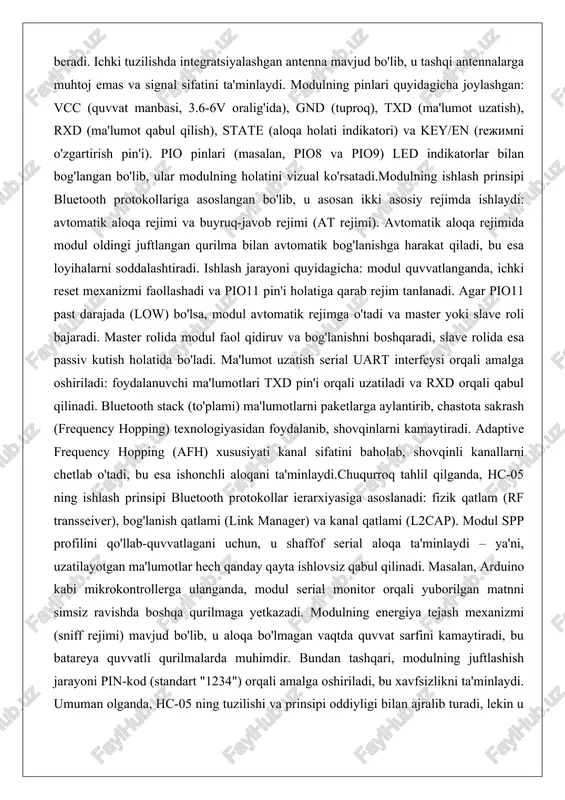

xususiyati kanal sifatini baholab, shovqinli kanallarni chetlab o'tadi, bu esa ishonchli aloqani ta'minlaydi.chuqurroq tahlil qilganda, hc-05 ning ishlash prinsipi bluetooth protokollar ierarxiyasiga asoslanadi: fizik qatlam (rf transseiver), bog'lanish qatlami (link manager) va kanal qatlami (l2cap). modul spp profilini qo'llab-quvvatlagani uchun, u shaffof serial aloqa ta'minlaydi – ya'ni, uzatilayotgan ma'lumotlar hech qanday qayta ishlovsiz qabul qilinadi. masalan, arduino kabi mikrokontrollerga ulanganda, modul serial monitor orqali yuborilgan matnni simsiz ravishda boshqa qurilmaga yetkazadi. modulning energiya tejash mexanizmi (sniff rejimi) mavjud bo'lib, u aloqa bo'lmagan vaqtda quvvat sarfini kamaytiradi, bu batareya quvvatli qurilmalarda muhimdir. bundan tashqari, modulning juftlashish jarayoni pin-kod (standart "1234") orqali amalga oshiriladi, bu xavfsizlikni ta'minlaydi. umuman olganda, hc-05 ning tuzilishi va prinsipi oddiyligi bilan ajralib turadi, lekin u murakkab simsiz tarmoqlar yaratishga imkon beradi, masalan, bir nechta slave qurilmalarni bitta masterga ulash orqali. modulning asosiy parametrlari va xususiyatlari hc-05 modulining asosiy parametrlari uning ishonchli va ko'p qirrali ishlatilishini ta'minlaydi. quvvat …

4 / 17

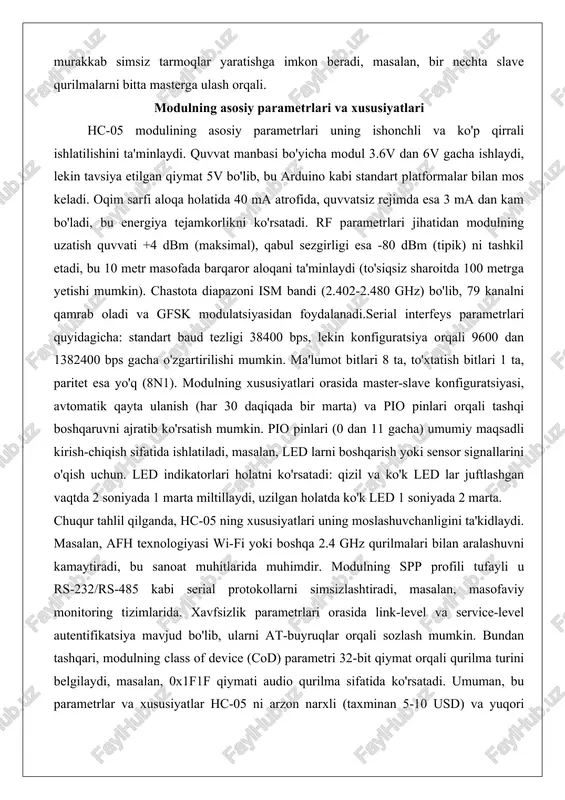

'zgartirilishi mumkin. ma'lumot bitlari 8 ta, to'xtatish bitlari 1 ta, paritet esa yo'q (8n1). modulning xususiyatlari orasida master-slave konfiguratsiyasi, avtomatik qayta ulanish (har 30 daqiqada bir marta) va pio pinlari orqali tashqi boshqaruvni ajratib ko'rsatish mumkin. pio pinlari (0 dan 11 gacha) umumiy maqsadli kirish-chiqish sifatida ishlatiladi, masalan, led larni boshqarish yoki sensor signallarini o'qish uchun. led indikatorlari holatni ko'rsatadi: qizil va ko'k led lar juftlashgan vaqtda 2 soniyada 1 marta miltillaydi, uzilgan holatda ko'k led 1 soniyada 2 marta. chuqur tahlil qilganda, hc-05 ning xususiyatlari uning moslashuvchanligini ta'kidlaydi. masalan, afh texnologiyasi wi-fi yoki boshqa 2.4 ghz qurilmalari bilan aralashuvni kamaytiradi, bu sanoat muhitlarida muhimdir. modulning spp profili tufayli u rs-232/rs-485 kabi serial protokollarni simsizlashtiradi, masalan, masofaviy monitoring tizimlarida. xavfsizlik parametrlari orasida link-level va service-level autentifikatsiya mavjud bo'lib, ularni at-buyruqlar orqali sozlash mumkin. bundan tashqari, modulning class of device (cod) parametri 32-bit qiymat orqali qurilma turini belgilaydi, masalan, 0x1f1f qiymati …

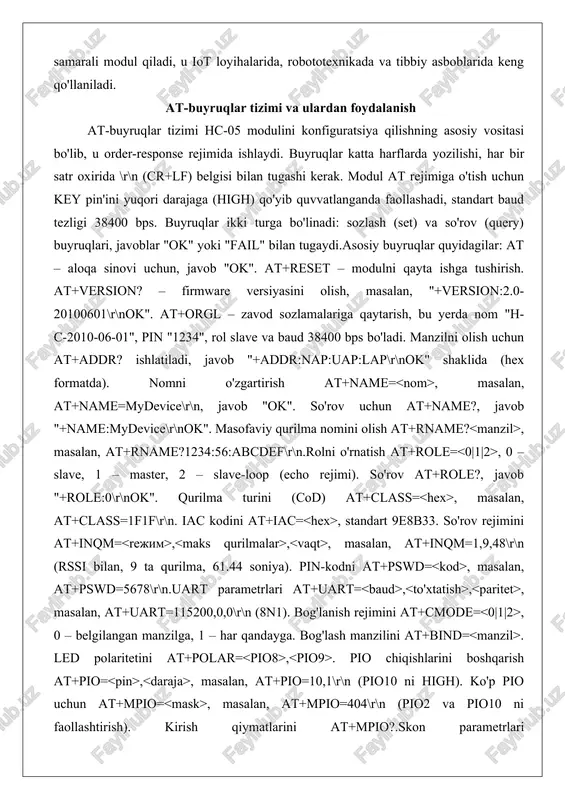

5 / 17

$"ok". at+reset – modulni qayta ishga tushirish. at+version? – firmware versiyasini olish, masalan, "+version:2.0-20100601\r\nok". at+orgl – zavod sozlamalariga qaytarish, bu yerda nom "h-c-2010-06-01", pin "1234", rol slave va baud 38400 bps bo'ladi. manzilni olish uchun at+addr? ishlatiladi, javob "+addr:nap:uap:lap\r\nok" shaklida (hex formatda). nomni o'zgartirish at+name= , masalan, at+name=mydevice\r\n, javob "ok". so'rov uchun at+name?, javob "+name:mydevice\r\nok". masofaviy qurilma nomini olish at+rname? , masalan, at+rname?1234:56:abcdef\r\n.rolni o'rnatish at+role= , 0 – slave, 1 – master, 2 – slave-loop (echo rejimi). so'rov at+role?, javob "+role:0\r\nok". qurilma turini (cod) at+class= , masalan, at+class=1f1f\r\n. iac kodini at+iac= , standart 9e8b33. so'rov rejimini at+inqm= , , , masalan, at+inqm=1,9,48\r\n (rssi bilan, 9 ta qurilma, 61.44 soniya). pin-kodni at+pswd= , masalan, at+pswd=5678\r\n.uart parametrlari at+uart= , , , masalan, at+uart=115200,0,0\r\n (8n1). bog'lanish rejimini at+cmode= , 0 – belgilangan manzilga, 1 – har qandayga. bog'lash manzilini at+bind= . led polaritetini at+polar= , . pio chiqishlarini boshqarish at+pio= , , masalan, …$
