bluetooth moduli (hc-05) yordamida mobil boshqaruv tizimi bluetooth moduli (hc-05) yordamida mobil boshqaruv tizimi reja kirish 1. bluetooth moduli hc-05 ning texnik tavsifi 2. mobil boshqaruv tizimining yaratilish jarayoni 3. bluetooth asosidagi boshqaruv tizimining afzalliklari va kamchiliklari xulosa foydalanilgan adabiyotlar 1 kirish zamonaviy texnologiyalar hayotimizning deyarli barcha sohalariga chuqur kirib kelgan. ayniqsa, simsiz aloqa tizimlari inson faoliyatini yengillashtirishda muhim o‘rin tutadi. shunday tizimlardan biri — bluetooth texnologiyasi bo‘lib, u qisqa masofada ma’lumot uzatish imkonini beradi.hc-05 — bu bluetooth moduli bo‘lib, u turli mikroprotsessor va mikrokontrollerlar bilan aloqa o‘rnatish uchun eng ko‘p qo‘llaniladigan modullardan biridir. ushbu modul yordamida mobil telefon orqali turli qurilmalarni masofadan boshqarish, ma’lumot yuborish va olish imkoniyati yaratiladi. mobil boshqaruv tizimlari bugungi kunda ishlab chiqarish, transport, uy avtomatizatsiyasi va xavfsizlik tizimlarida keng qo‘llanmoqda. hc-05 moduli orqali yaratilgan mobil boshqaruv tizimi simli aloqa zaruratini yo‘qotadi, qulaylik, tejamkorlik va ishonchlilikni ta’minlaydi.shu sababli, “bluetooth moduli (hc-05) yordamida mobil boshqaruv tizimi” mavzusi …
2 / 20

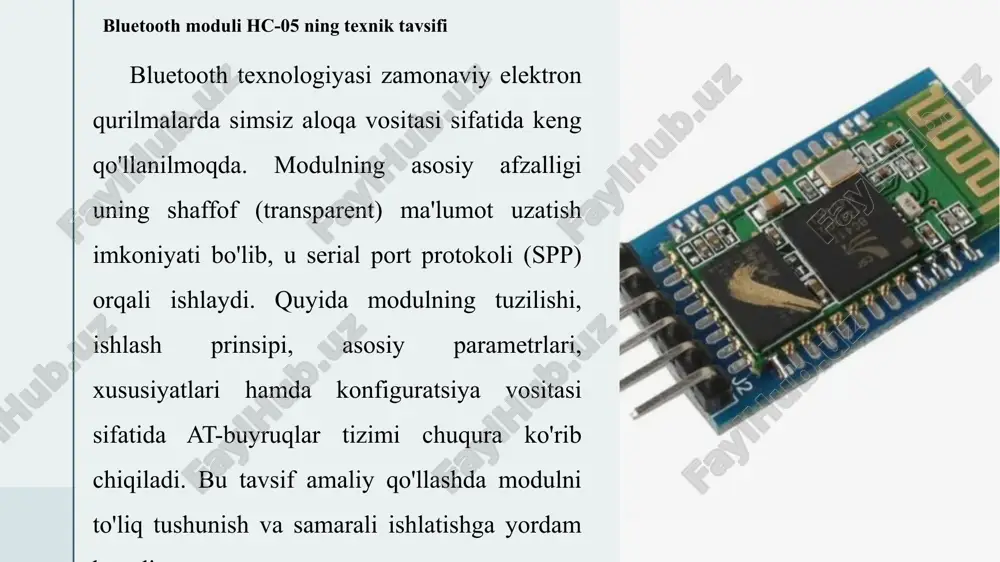

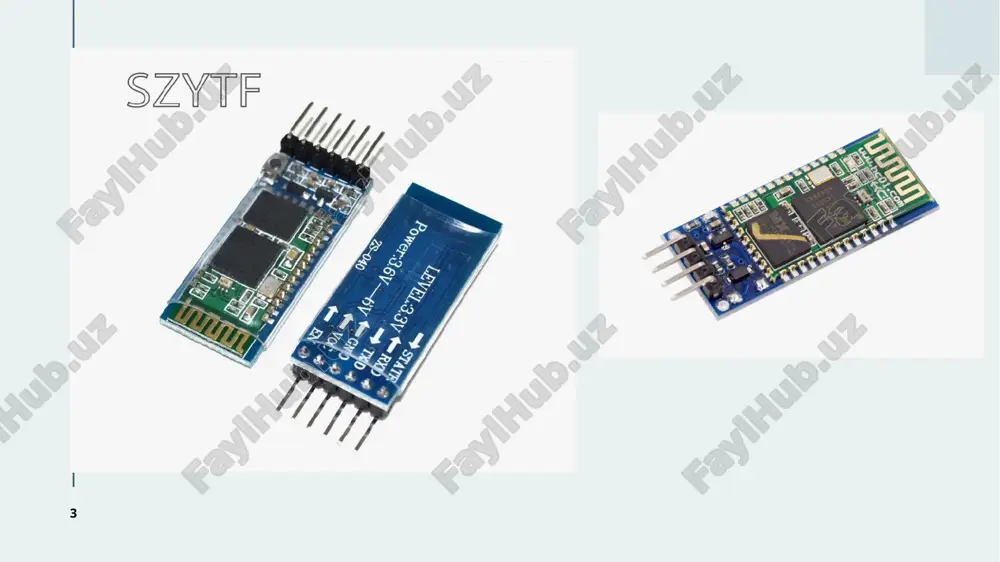

uzilishi va ishlash prinsipi hc-05 bluetooth moduli ixcham va oddiy tuzilishga ega bo’lib, uning asosiy komponentlari bluetooth chiplari, antennalar va interfeys pinlaridan iborat. modulning asosiy yadrosi csr bluecore 04-external chiplar tomonidan ta’minlanadi, bu chiplar cmos texnologiyasiga asoslangan va bluetooth 2.0+edr (enhanced data rate) standartini qo’llab-quvvatlaydi. chiplar 3 mbps tezlikda modulatsiya qilish imkoniyatiga ega bo’lib, 2.4 ghz chastota diapazonida ishlaydi. modulning o’lchamlari 12.7 mm × 27 mm ni tashkil etadi, bu uni kichik loyihalarda oson joylashtirishga imkon beradi. ichki tuzilishda integratsiyalashgan antenna mavjud bo’lib, u tashqi antennalarga muhtoj emas va signal sifatini ta’minlaydi. 5 modulning asosiy parametrlari va xususiyatlari hc-05 modulining asosiy parametrlari uning ishonchli va ko’p qirrali ishlatilishini ta’minlaydi. quvvat manbasi bo’yicha modul 3.6v dan 6v gacha ishlaydi, lekin tavsiya etilgan qiymat 5v bo’lib, bu arduino kabi standart platformalar bilan mos keladi. oqim sarfi aloqa holatida 40 ma atrofida, quvvatsiz rejimda esa 3 ma dan kam bo’ladi, bu energiya tejamkorlikni …
3 / 20
» bilan tugaydi.asosiy buyruqlar quyidagilar: at – aloqa sinovi uchun, javob «ok». at+reset – modulni qayta ishga tushirish. at+version? – firmware versiyasini olish, masalan, «+version:2.0-20100601\r\nok». at+orgl – zavod sozlamalariga qaytarish, bu yerda nom «h-c-2010-06-01», pin «1234», rol slave va baud 38400 bps bo’ladi 9 9 10 mobil boshqaruv tizimining yaratilish jarayoni mobil boshqaruv tizimlarining rivojlanishi zamonaviy texnologiyalarning asosiy yo’nalishlaridan biri bo’lib, u oddiy elektron qurilmalarni masofadan boshqarish imkoniyatini ta’minlaydi. ushbu tizimning yaratilishi arduino mikrokontrolleri va bluetooth modulining integratsiyasiga asoslangan bo’lib, bu yondashuv arzonligi, sodda o’rnatilishi va yuqori samaradorligi bilan ajralib turadi. tizimning asosiy komponentlari orasida arduino platformasi, hc-05 bluetooth moduli va android operatsion tizimiga asoslangan mobil ilova kiradi. bu jarayon nafaqat texnik ulanishlarni o’rnatishni, balki ma’lumotlar almashinuvi va boshqaruv signallarini samarali uzatishni ham o’z ichiga oladi. tizimning loyihalanishida asosiy e’tibor aloqa barqarorligiga, energiya sarfi minimallashtirilishiga va foydalanuvchi interfeysining qulayligiga qaratiladi 11 11 arduino va hc-05 moduli o’rtasidagi aloqa o’rnatish arduino …
4 / 20
o yoki shunga o’xshash modeldan foydalaniladi 12 13 android ilova orqali qurilmani boshqarish usullari android ilovasi orqali boshqaruv tizimning foydalanuvchi tomoni bo’lib, u serial ma’lumot uzatish protokoli (spp – serial port profile) asosida ishlaydi. bu usul arduino’ga oddiy matnli buyruqlarni (masalan, ‘1’ yoki ‘0’) yuborish imkonini beradi, bu esa murakkab kodlashni talab qilmaydi. ilovani yaratishda mit app inventor yoki android studio kabi vositalardan foydalaniladi. mit app inventor – bu blokli dasturlash platformasi bo’lib, u bluetoothclient komponenti orqali hc-05 bilan bog’lanishni ta’minlaydi: ilova ishga tushganda qurilmalarni skan qiladi, juftlashtirish (pairing) jarayonini amalga oshiradi va tugmalar orqali signallarni yuboradi 14 15 yoritgich yoki motorni mobil telefon orqali boshqarish motorning tezligini o’zgartirish 16 bluetooth asosidagi boshqaruv tizimining afzalliklari va kamchiliklari bluetooth texnologiyasi asosidagi boshqaruv tizimlari zamonaviy texnika va avtomatlashtirish sohasida muhim o’rin egallab, simli tizimlarning an’anaviy cheklovlarini bartaraf etishga xizmat qilmoqda. ushbu tizimlar qurilmalarni simlarsiz bog’lash orqali masofaviy boshqaruv, monitoring va integratsiyani ta’minlaydi, …
5 / 20
’plab ustunliklarga ega. birinchi navbatda, o’rnatish jarayonining soddaligi va iqtisodiy samaradorligi alohida e’tiborga loyiq. simli tizimlarda devorlarni buzish, simlarni yashirish va maxsus kabellar sotib olish kabi ishlar katta xarajatlar va vaqt talab qiladi, ayniqsa yangi binolarda yoki mavjud infratuzilmalarni o’zgartirishda. bluetooth tizimlarida esa qurilmalar radio to’lqinlar orqali bog’lanadi, bu o’rnatish xarajatlarini 30-50% ga qisqartiradi. masalan, smart yoritish tizimlarida simli kabellar o’rniga bluetooth modullari ishlatilsa, loyihani amalga oshirish muddati bir necha haftadan bir necha kungacha qisqaradi, chunki hech qanday fizikiy o’zgartirish talab etilmaydi. 18 xulosa bluetooth moduli hc-05 yordamida qurilgan mobil boshqaruv tizimi amaliyotda qulay, arzon va samarali yechim hisoblanadi. ushbu modul orqali mobil telefon yordamida turli elektr qurilmalar, masalan, chiroq, motor yoki eshik tizimlarini masofadan boshqarish mumkin.tadqiqot jarayonida hc-05 modulining ishlash prinsipi, ulanish sxemasi va at-buyruqlar orqali sozlash imkoniyatlari o’rganildi. mobil qurilma bilan o’zaro aloqa bluetooth protokoli asosida amalga oshirilib, ma’lumot almashinuvi tez va barqaror bo’lishi ta’minlandi.kamchiliklari esa masofa cheklanganligi …
