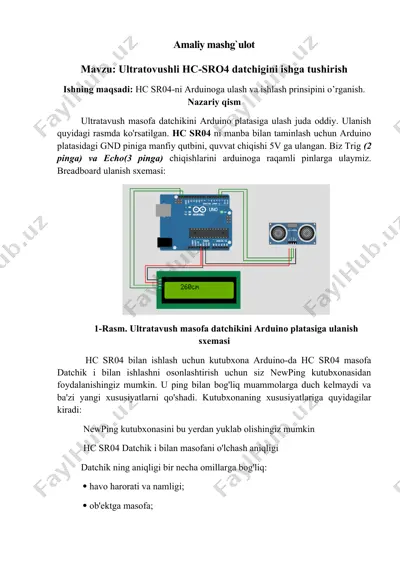

1 / 4

amaliy mashg`ulot mavzu: ultratovushli hc-sro4 datchigini ishga tushirish ishning maqsadi: hc sr04-ni arduinoga ulash va ishlash prinsipini o’rganish. nazariy qism ultratavush masofa datchikini arduino platasiga ulash juda oddiy. ulanish quyidagi rasmda ko'rsatilgan. hc sr04 ni manba bilan taminlash uchun arduino platasidagi gnd piniga manfiy qutbini, quvvat chiqishi 5v ga ulangan. biz trig (2 pinga) va echo(3 pinga) chiqishlarini arduinoga raqamli pinlarga ulaymiz. breadboard ulanish sxemasi: 1-rasm. ultratavush masofa datchikini arduino platasiga ulanish sxemasi hc sr04 bilan ishlash uchun kutubxona arduino-da hc sr04 masofa datchik i bilan ishlashni osonlashtirish uchun siz newping kutubxonasidan foydalanishingiz mumkin. u ping bilan bog'liq muammolarga duch kelmaydi va ba'zi yangi xususiyatlarni qo'shadi. kutubxonaning xususiyatlariga quyidagilar kiradi: newping kutubxonasini bu yerdan yuklab olishingiz mumkin hc sr04 datchik i bilan masofani o'lchash aniqligi datchik ning aniqligi bir necha omillarga bog'liq: havo harorati va namligi; ob'ektga masofa; datchik ga nisbatan joylashuvi (radiatsiya diagrammasi bo'yicha); datchik moduli elementlarining ishlash sifati. …

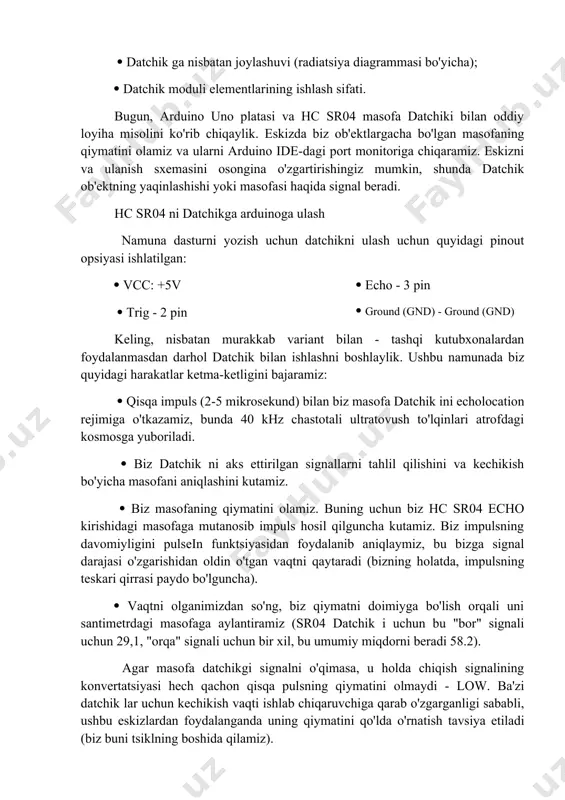

2 / 4

iga o'tkazamiz, bunda 40 khz chastotali ultratovush to'lqinlari atrofdagi kosmosga yuboriladi. biz datchik ni aks ettirilgan signallarni tahlil qilishini va kechikish bo'yicha masofani aniqlashini kutamiz. biz masofaning qiymatini olamiz. buning uchun biz hc sr04 echo kirishidagi masofaga mutanosib impuls hosil qilguncha kutamiz. biz impulsning davomiyligini pulsein funktsiyasidan foydalanib aniqlaymiz, bu bizga signal darajasi o'zgarishidan oldin o'tgan vaqtni qaytaradi (bizning holatda, impulsning teskari qirrasi paydo bo'lguncha). vaqtni olganimizdan so'ng, biz qiymatni doimiyga bo'lish orqali uni santimetrdagi masofaga aylantiramiz (sr04 datchik i uchun bu "bor" signali uchun 29,1, "orqa" signali uchun bir xil, bu umumiy miqdorni beradi 58.2). agar masofa datchikgi signalni o'qimasa, u holda chiqish signalining konvertatsiyasi hech qachon qisqa pulsning qiymatini olmaydi - low. ba'zi datchik lar uchun kechikish vaqti ishlab chiqaruvchiga qarab o'zgarganligi sababli, ushbu eskizlardan foydalanganda uning qiymatini qo'lda o'rnatish tavsiya etiladi (biz buni tsiklning boshida qilamiz). agar masofa 3 metrdan ortiq bo'lsa, hc sr04 yomon ishlay boshlasa, …

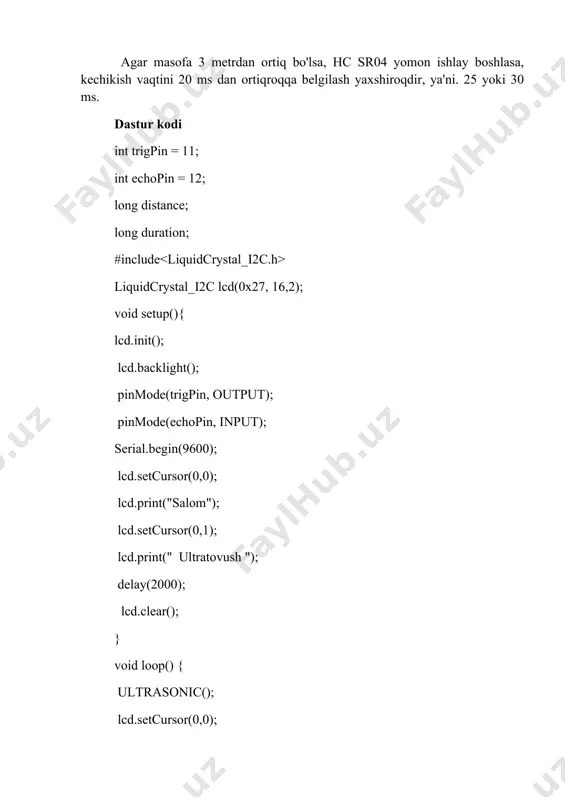

3 / 4

ik lari ko'p qirrali va ko'plab sevimli mashg'ulotlariga mo'ljallangan loyihalarda foydalanish uchun etarlicha aniqdir. maqolada juda mashhur hc sr04 datchik i muhokama qilinadi, u arduino platasiga osongina ulanadi (buning uchun ikkita bepul pinni darhol ta'minlash kerak, ammo bitta pin bilan ulanish imkoniyati ham mavjud). datchik bilan ishlash uchun bir nechta bepul kutubxonalar mavjud (ulardan faqat bittasi, newping, maqolada ko'rib chiqiladi), lekin siz ularsiz qilishingiz mumkin - datchik ning ichki boshqaruvchisi bilan o'zaro ishlash algoritmi juda oddiy, biz buni ko'rsatdik. nazorat savollari 1. ultratavush masofa datchikini arduino platasiga ulanish sxemasi tushuntirib bering. 2. trig va echo pinlar vazifasini tushuntirib bering 3. hc-sr04 afzalligi va kamchiliklari haqida tushuntirb bering image1.png

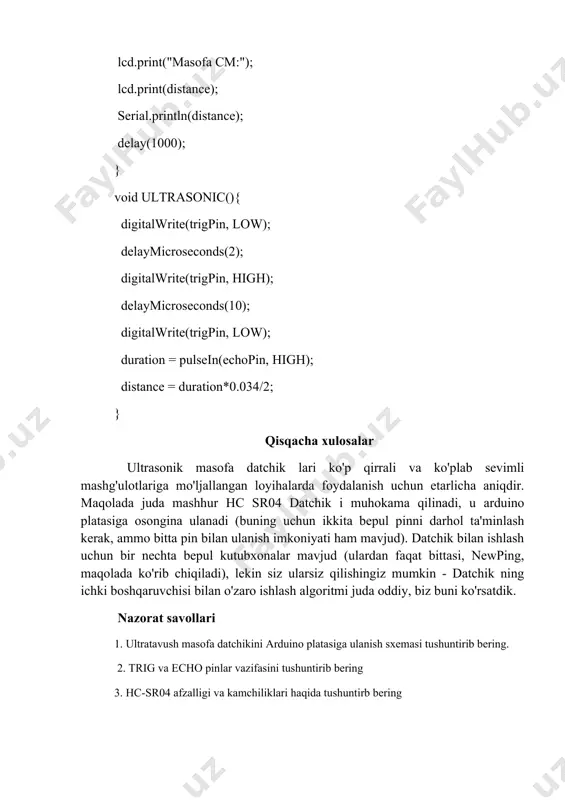

4 / 4
