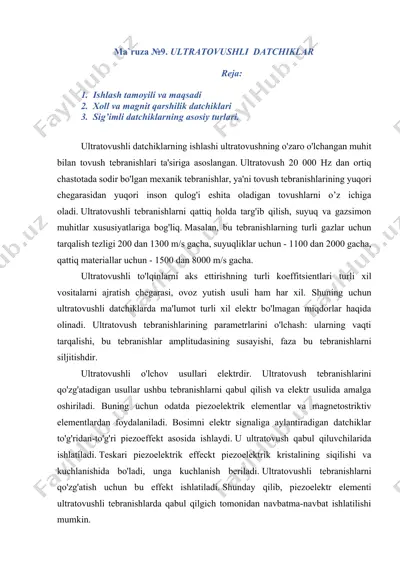

ma`ruza №9. ultratovushli datchiklar reja: 1. ishlash tamoyili va maqsadi 2. xoll va magnit qarshilik datchiklari 3. sig’imli datchiklarning asosiy turlari. ultratovushli datchiklarning ishlashi ultratovushning o'zaro o'lchangan muhit bilan tovush tebranishlari ta'siriga asoslangan. ultratovush 20 000 hz dan ortiq chastotada sodir bo'lgan mexanik tebranishlar, ya'ni tovush tebranishlarining yuqori chegarasidan yuqori inson qulog'i eshita oladigan tovushlarni o’z ichiga oladi. ultratovushli tebranishlarni qattiq holda targ'ib qilish, suyuq va gazsimon muhitlar xususiyatlariga bog'liq. masalan, bu tebranishlarning turli gazlar uchun tarqalish tezligi 200 dan 1300 m/s gacha, suyuqliklar uchun - 1100 dan 2000 gacha, qattiq materiallar uchun - 1500 dan 8000 m/s gacha. ultratovushli to'lqinlarni aks ettirishning turli koeffitsientlari turli xil vositalarni ajratish chegarasi, ovoz yutish usuli ham har xil. shuning uchun ultratovushli datchiklarda ma'lumot turli xil elektr bo'lmagan miqdorlar haqida olinadi. ultratovush tebranishlarining parametrlarini o'lchash: ularning vaqti tarqalishi, bu tebranishlar amplitudasining susayishi, faza bu tebranishlarni siljitishdir. ultratovushli o'lchov usullari elektrdir. ultratovush tebranishlarini qo'zg'atadigan …

2 / 15

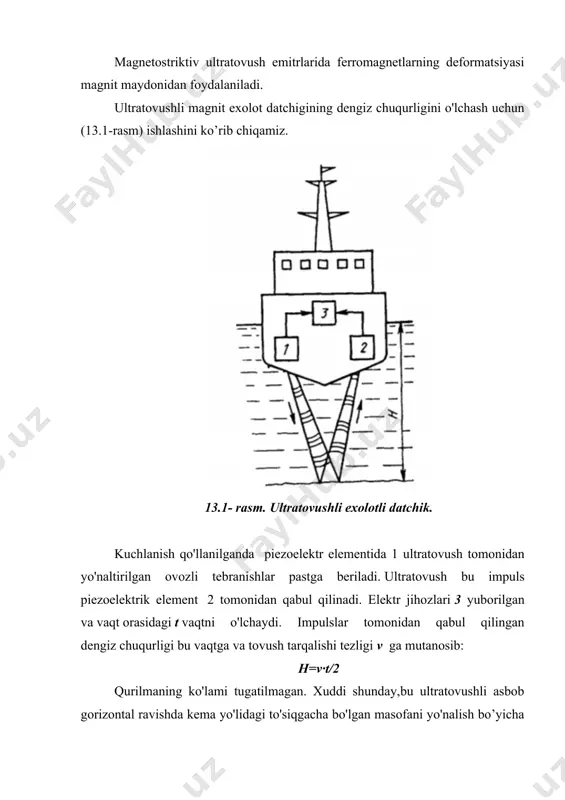

ladi. ultratovushli magnit exolot datchigining dengiz chuqurligini o'lchash uchun (13.1-rasm) ishlashini ko’rib chiqamiz. 13.1- rasm. ultratovushli exolotli datchik. kuchlanish qo'llanilganda piezoelektr elementida 1 ultratovush tomonidan yo'naltirilgan ovozli tebranishlar pastga beriladi. ultratovush bu impuls piezoelektrik element 2 tomonidan qabul qilinadi. elektr jihozlari 3 yuborilgan va vaqt orasidagi t vaqtni o'lchaydi. impulslar tomonidan qabul qilingan dengiz chuqurligi bu vaqtga va tovush tarqalishi tezligi v ga mutanosib: h=v∙t/2 qurilmaning ko'lami tugatilmagan. xuddi shunday,bu ultratovushli asbob gorizontal ravishda kema yo'lidagi to'siqgacha bo'lgan masofani yo'nalish bo’yicha o’lchashga asoslangan. ba'zi hayvonlar (dengiz mushuklari va delfinlar) ultratovushlarni yaxshi eshita olishadi. ultratovushli tebranishlar tovush energiyasidan sezilarli darajada yuqori, chunki energiya chastota kvadratiga mutanosib. bundan tashqari yo'naltirilgan radiatsiyaga erishish nisbatan oson. ultratovushli datchiklar metall qismlardagi nuqsonlarni aniqlaydilar: mahsulotdagi yoriqlar, to'qimalardagi bo'shliqlar va boshqalar. ultratovushli datchiklar nuqsonlarni aniqlashda muhim rol o'ynaydi. bundan tashqari, ultratovushli datchiklar oqim, daraja, bosimni o'lchash asboblarida ishlatiladi. § 13.2. ultratovushli tebranishlarni chiqaruvchi moddalar ultratovushli elektr sezgichlarida …

3 / 15

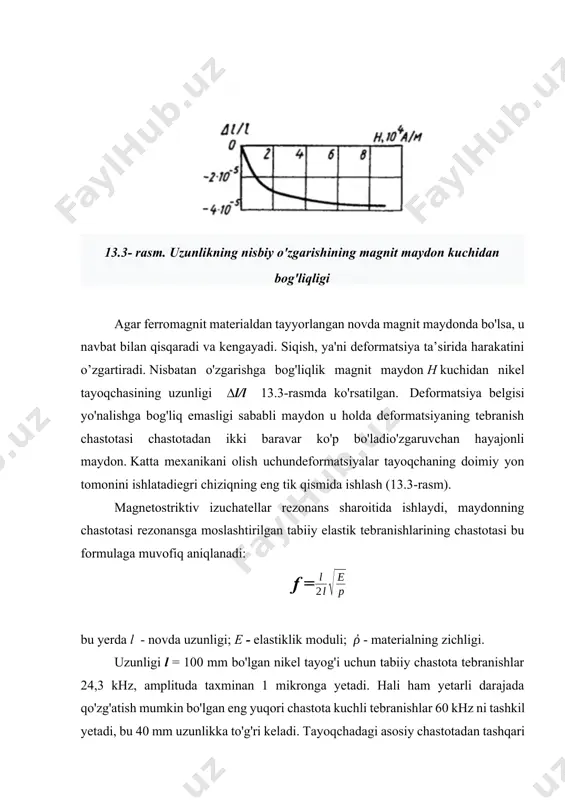

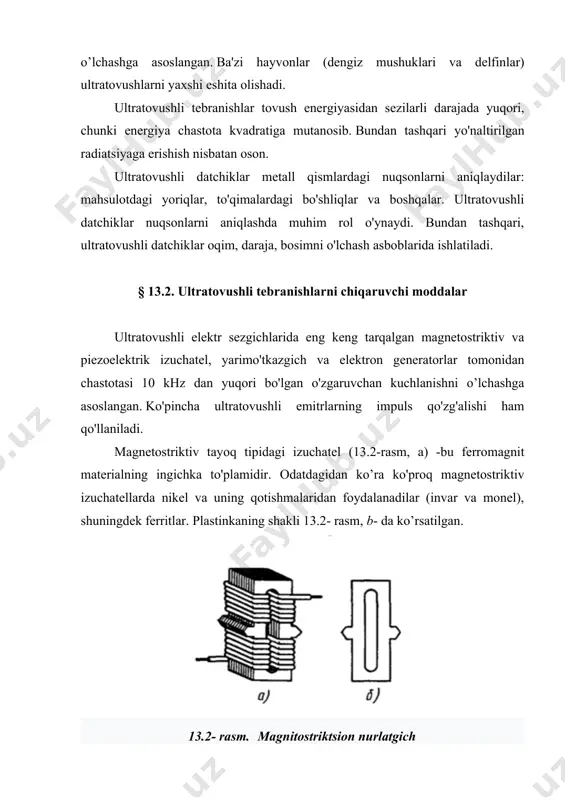

sion nurlatgich 13.3- rasm. uzunlikning nisbiy o'zgarishining magnit maydon kuchidan bog'liqligi agar ferromagnit materialdan tayyorlangan novda magnit maydonda bo'lsa, u navbat bilan qisqaradi va kengayadi. siqish, ya'ni deformatsiya ta’sirida harakatini o’zgartiradi. nisbatan o'zgarishga bog'liqlik magnit maydon h kuchidan nikel tayoqchasining uzunligi ∆l/l 13.3-rasmda ko'rsatilgan. deformatsiya belgisi yo'nalishga bog'liq emasligi sababli maydon u holda deformatsiyaning tebranish chastotasi chastotadan ikki baravar ko'p bo'ladio'zgaruvchan hayajonli maydon. katta mexanikani olish uchundeformatsiyalar tayoqchaning doimiy yon tomonini ishlatadiegri chiziqning eng tik qismida ishlash (13.3-rasm). magnetostriktiv izuchatellar rezonans sharoitida ishlaydi, maydonning chastotasi rezonansga moslashtirilgan tabiiy elastik tebranishlarining chastotasi bu formulaga muvofiq aniqlanadi: f = bu yerda l - novda uzunligi; e - elastiklik moduli; ῤ - materialning zichligi. uzunligi l = 100 mm bo'lgan nikel tayog'i uchun tabiiy chastota tebranishlar 24,3 khz, amplituda taxminan 1 mikronga yetadi. hali ham yetarli darajada qo'zg'atish mumkin bo'lgan eng yuqori chastota kuchli tebranishlar 60 khz ni tashkil yetadi, bu 40 mm …

4 / 15

n ko'rinib turibdiki, bo'ylama deformatsiya o'lchovlarga bog'liq emas. plitalar ko'ndalang deformatsiyasi (13.4) dan quyidagicha ortadi l /a nisbati o'sishi 2,5 kvgacha bo'lgan kuchlanishda kuchlanish miqdori o'rtasidagi mutanosiblikka ega. yuqori deformatsiya shu qadar tez va ko'paymaydi ux = 25 kv (13.3) va ga binoan hisoblanganidan 30 % kamroq bo'lib chiqadi (13.4). tebranishlar amplitudasi chastotaga teng bo'lganda maksimal darajaga yetadi, qo'llaniladigan kuchlanish va plastinkaning tabiiy chastotasi o’zgaradi. tabiiy bo'ylama tebranishlarning chastotasi formulada aniqlanadi, (13.4) ga o'xshash, bu yerda elastiklik moduli x o'qi yo'nalishi bo'yicha olinadi : f= tabiiy tebranishlarning chastotasi modulga bog'liq bo’lib, y o'qi yo'nalishi bo'yicha egiluvchanlik : f= kvarts plitalari uchun fa = 285/a [khz] va ft = 272,6/l [khz], bu yerda plitalar o’lchami santimetrda ko'rsatilgan. magnetostriktiv piezoelektrik bilan taqqoslaganda izuchatellar ancha yuqori ultratovushli tebranishlar (1-2 daraja) chastotani ta'minlaydi. § 13.3. ultratovushli datchiklarni qo'llash ultratovushli darajadagi o'lchagichlar va nuqsonlarni aniqlash moslamalari xususiyatdan foydalanadi. o'rtasidagi munosabatlar aks etgan va tushayotgan tebranishlarning …

5 / 15

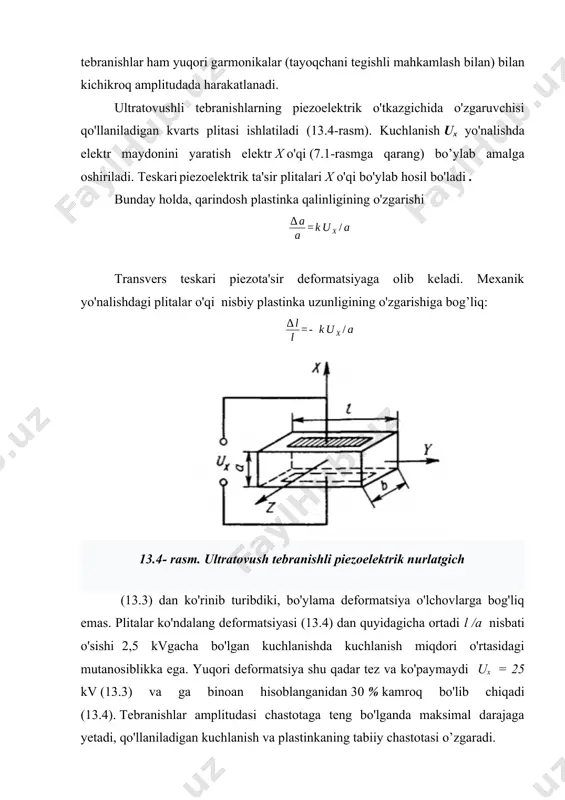

o'lchov o'rtasida vosita metall bo'lishi mumkin. imkon beradigan mustahkam devor aloqa o'lchovisiz o'lchash boshqariladigan elementlari o'rta va elektr manbalarisiz beriladi. ultratovush darajasi ko'rsatkichlari asosan zarba tebranishlarni aniq yetkazish rejimida ishlatiladi. bunday holda, piezoelektr elementi izuchatel, keyin ultratovush orqali yetkaziladi. ultratovushli daraja o'lchagichining diagrammasi 13.5-rasmda ko’rsatilgan. elektr yuqori chastotali generator 2 dan datchik piezoelektrik elementi uchun kabel orqali 1, ultratovush tebranishlari o'lchangan muhitga asoslanadi. ushbu tebranishlar aks ettirilgan ommaviy axborot vositalari orasidagi interfeysdan va piezoelektrik elementga elektr signaliga aylantiradi. ushbu signal kuchaytirilgan kuchaytirgich 3 va aniqlaydigan o'lchov moslamasi 4 ga beriladi. generator 2 tomonidan yuborilishi va pulsning kelishi o'rtasidagi vaqt puls kuchaytirgich 3 ning ko'p marta aks etishi natijasida yuborilgan impuls kamayib, uch yoki to'rtta signalni qaytarishi mumkin. amplituda va bir-biriga nisbatan orqada qolish bir xil istalgan paytda yuborilgan impulslarning chastotasi ham bo'lmasligi kerak. shuning uchun barcha aks ettirilgan signallarning oldin qaytishga vaqti bor. ultratovushli darajadagi o'lchagichlar yuqori sharoitda 5-10 m …
