1 / 19

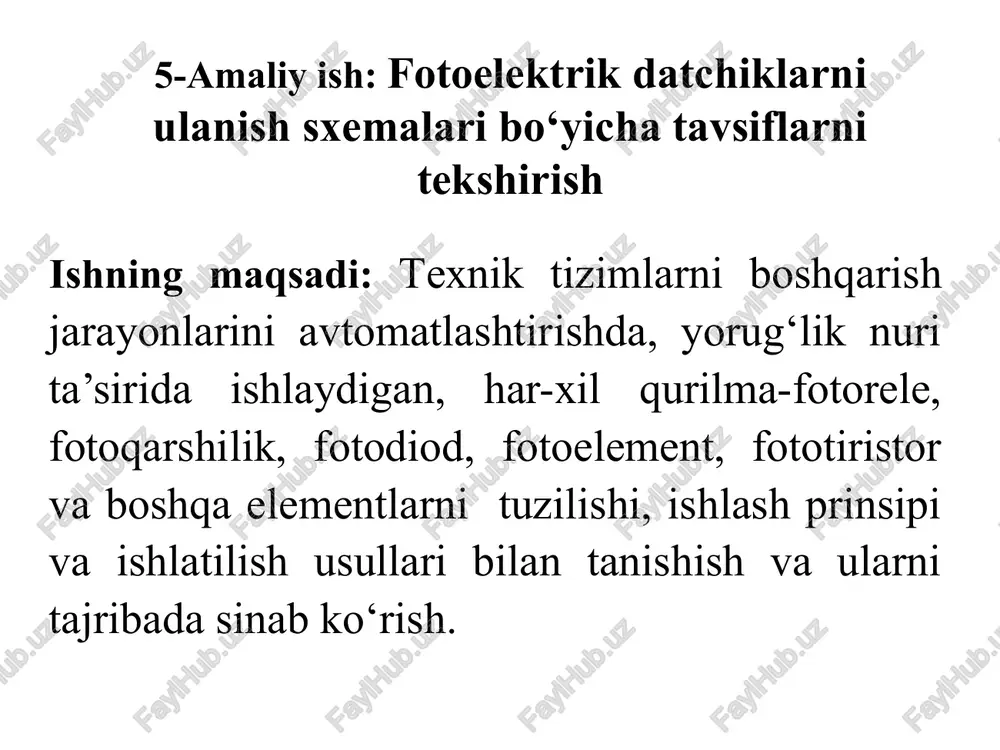

mavzu: tok, kuchlanish, quvvat kuchaytirgichlari. koʻp kaskadli kuchaytirgichlar. magnitli bir va ikki taktli kuchaytirgichlar. elektromashinali kuchaytirgichlar. 5-amaliy ish: fotoelektrik datchiklarni ulanish sxemalari bo‘yicha tavsiflarni tekshirish ishning maqsadi: texnik tizimlarni boshqarish jarayonlarini avtomatlashtirishda, yorug‘lik nuri ta’sirida ishlaydigan, har-xil qurilma-fotorele, fotoqarshilik, fotodiod, fotoelement, fototiristor va boshqa elementlarni tuzilishi, ishlash prinsipi va ishlatilish usullari bilan tanishish va ularni tajribada sinab ko‘rish. nazorat savollari : fotoelementlar qanday tuzilgan ? fotoelementlarning qaysi turlarini bilasiz ? tashqi fotoeffektli fotoelementlarning ishlash prinsipi nimadan iborat ? fotorezistorning volt-amper xarakteristikasi qanday ko‘rinishga ega ? fotorezistorning yorug‘lik xarakteristikasi deganda nima tushuniladi ? fotorezistor xarakteritikalarini aniqlash uchun qanday priborlardan foydalaniladi ? yorug‘lik nuri tushganda fotorezistor qarshiligi qanday o‘zgaradi ? e’tiboringiz uchun raxmat !!! image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png c utom 3-tasm, fotoelementni ishlatish prinsipial sxemasi: 2 ashni tushuntirijh: ma’lumki hozirgi kunda to‘qimachilik va engil sanoat ishlab chiqarishida yorug ‘lik nurida, …

2 / 19

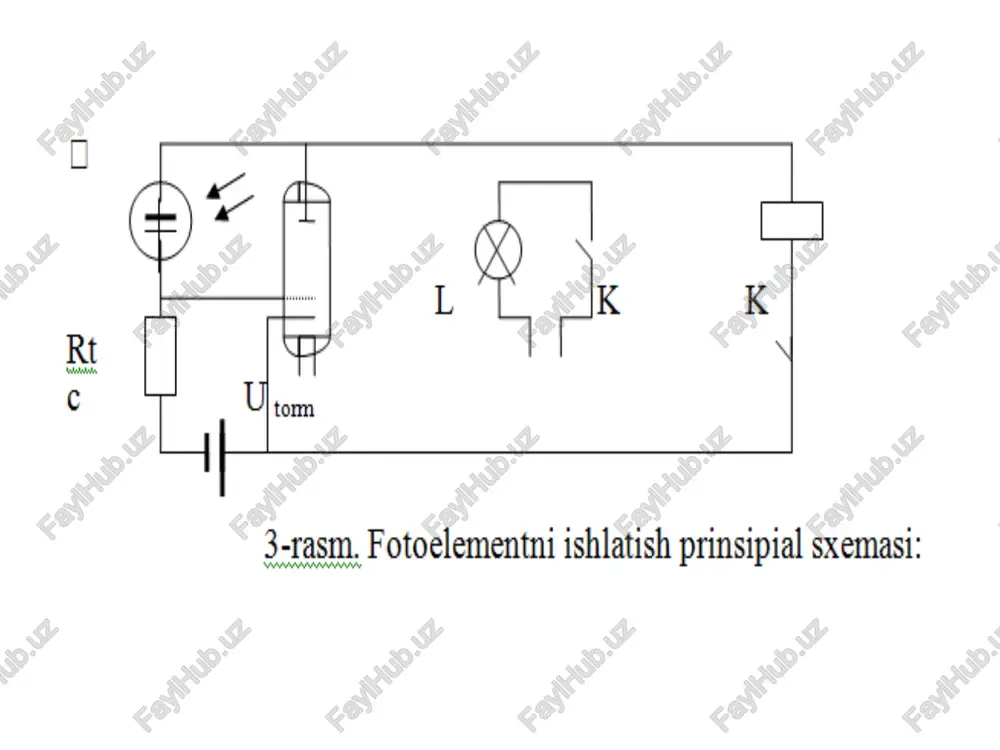

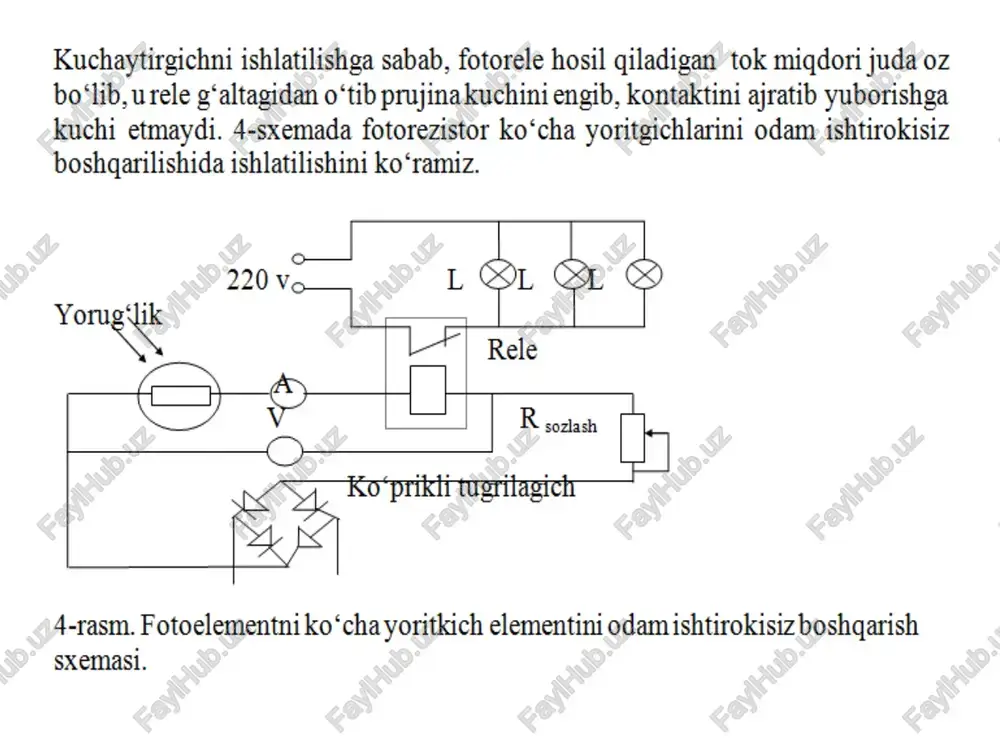

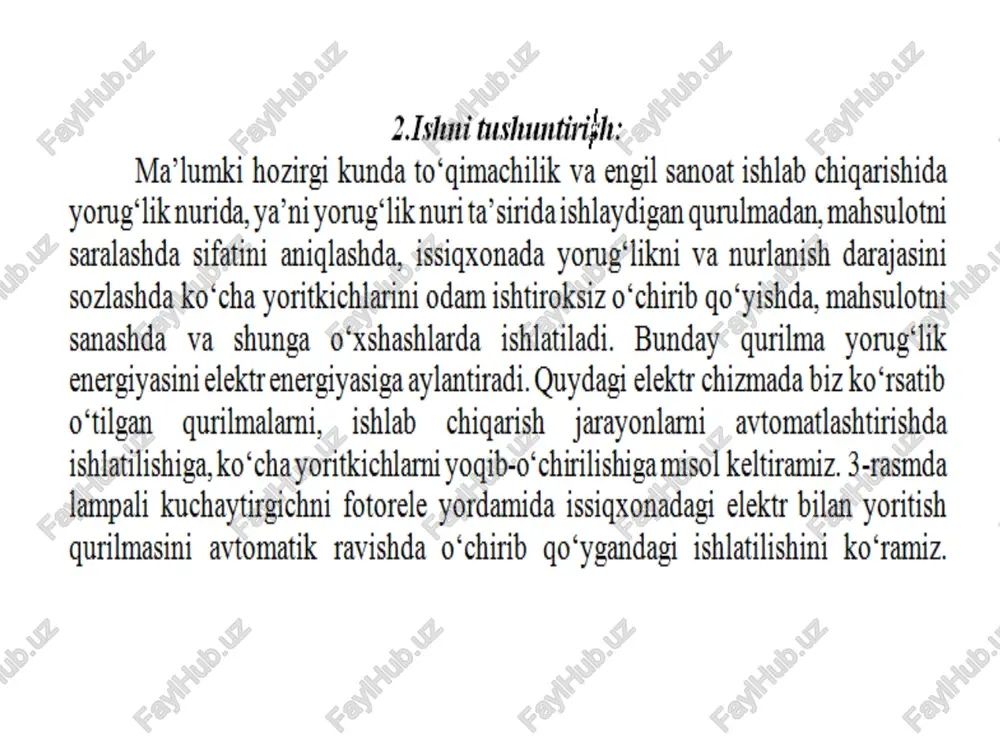

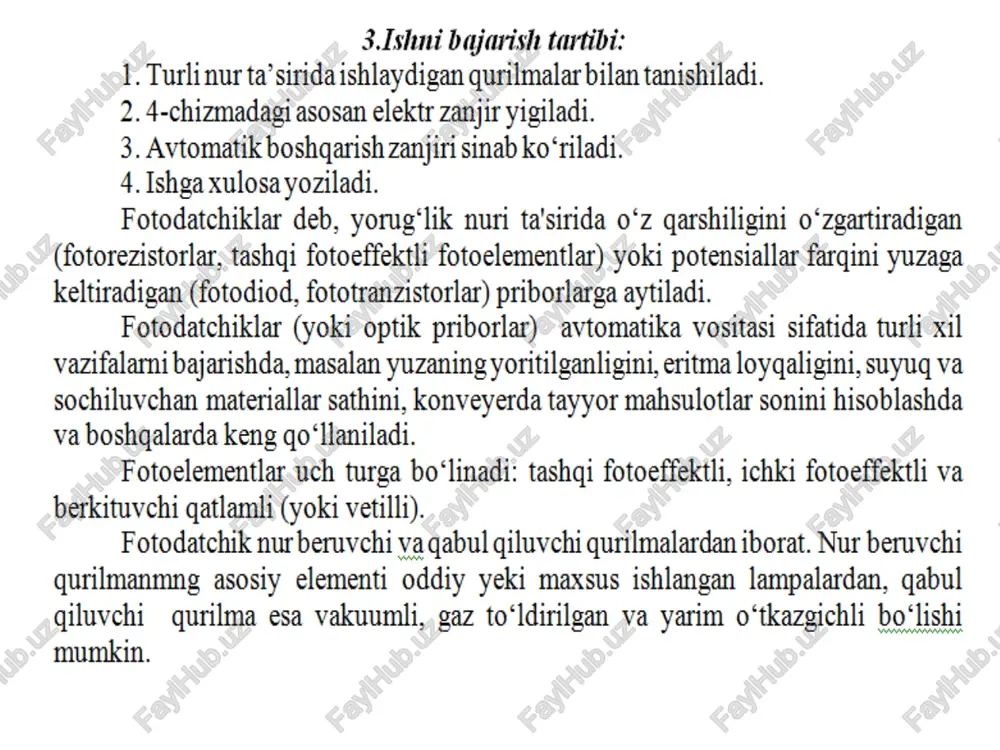

damida issiqxonadagi elektr bilan yoritish qurilmasini avtomatik ravishda o‘chirib qo‘ygandagi ishlatilishini ko‘ramiz. kuchaytirgichni ishlatilishga sabab, fotorele hosil qiladigan tok miqdori juda oz bo‘lib, urele g‘altagidan o‘tib prujinakuchini engib, kontaktini ajratib yuborishga kuchi etmaydi. 4-sxemada fotorezistor ko‘cha yoritgichlarini odam ishtirokisiz boshqarilishida ishlatilishini ko‘ramiz. ol a a: 220 vo__ l l yong rele so? raa p 4-rasm. f otoelementni ko‘cha yoritkich elementini odam ishtirokisiz boshqarish sxemasi. 3.ishni bajarish tartibi: 1. turli nur ta’ sirida ishlaydigan qurilmalar bilan tanishiladi. 2. 4-chizmadagi asosan elektr zanjir yigiladi. 3. avtomatik boshqarish zanjiri sinab ko ‘riladi. 4. ishga xulosa yoziladi. fotodatchiklar deb, yorug‘lik nuri ta'sirida o‘z qarshiligini o‘zgartiradigan (fotorezistorlar, tashqi fotoeffektli fotoelementlar) yoki potensiallar farqini yuzaga keltiradigan (fotodiod, fototranzistorlar) priborlarga aytiladi. fotodatchiklar (yoki optik priborlar) avtomatika vositasi sifatida turli xil vazifalarni bajarishda, masalan yuzaning yoritilganligini, eritma loyqaligini, suyug va sochiluvchan materiallar sathini, konveyerda tayyor mahsulotlar sonini hisoblashda va boshqalarda keng qo‘llaniladi. fotoelementlar uch turga bo‘linadi: tashqi fotoeffektli, …

3 / 19

ikkinchi elektrod esa anod vazifasini o‘taydi. yorug‘lik nurlari katod sirtiga urilib, elektronlar emissiyasini ketirib chiqaradi. elektrodlarga ulangan tashqi quvvat manbai ta'sirida katoddan uchib chiqqan elektronlar tartibli harakat bilan anod tomon siljiydilar ya shu tariqa anod — katod zanjirida yorug ‘lik oqimi kattaligiga bog‘liq bo‘lgan elektr tokini paydo qiladi. rasm 6. 2.fotodatchiklaming shartli belgilanishi. a — tashqi fotoeffektli; b- jotorezistor; v - fotodiod;_ g - fototranzistor. ichki fotoeffekt yorug‘lik oqimi ta'sirida moddada elektronlaming qayta taqsimlanishi oqibatida yuzaga keladiichki fotoeffektga asoslangan fotoelementlar fotogarshiliklar (fotorezistorlar) deb yuritiladi. fotorezistorlar yorug‘lik oqimi f ta'sirida o‘zining re qarshiligini o‘zgartirib, r, qarshilikdan o‘taetgan i; tokning o‘zgarishini hosil qiladigan yarim o‘tkazgich hisoblanadi. fotodatchiklarning xossalari bir gator parametr va xarakteristikalar bilan aniqlanadi. bulardan eng asosiylari volt-amper va yorug‘lik xarakteristikalaridir. yorug‘lik xarakteristikasi deb, fotodatchikning chiqish kattaligi bo‘lgan fototokning tasir etayotgan yorug‘lik oqimiga bog'‘ligligiga aytiladi. mazkur laboratoriya ishida fsk-1 (olingugurt-kadmiylik) tipidagi fotorezistorning ishlashi ko‘rib chiqiladi. 6.3 rasm. fotorezistor konstruktiv jihatdan fotoqarshilik …

4 / 19

ning statik ya dinamik xususiyatlarini e'tiborga olish muhim hisoblanadi. odatda fotodatchiklardan chiqaetgan signalning qiymati kichik bo‘ladi va ijrochi mexanizmlaming ishlab ketishiga yetmaydi. signalni kuchaytirish uchun esa, kuchaytirgich va relelardan foydalaniladi. qurilma statik va dinamik rejimlarda yarim o‘tkazgichli fr — 1 fotorelesi zanjiriga ulangan fsk — 1 fotoqarshilik ishini tadqiq etishga mo‘ljallangan (rasm 6.4). l, lampochkasi orqali tarqalayotgan yorug‘lik ogimi_ diskd teshiklaridan o‘tib, fsk-1 fotoqarshiligiga tushadi. bunda fotogarshilikdan o‘taetgan tok shkalasi 0,02 ma dan qilib bo‘lingan milliampermetr bilan nazorat qilib turiladi. fotorele fr-i ishlab ketganda nazorat lampochkasiz.,0‘chadi va aksincha, ishlamay turganda yonadi. ax fuca saxons ks bommerp snanmias of 2 ma q 200 md q god00 we a fa hoaysiaresm of] tl petaen hg mr otkil rasm 6.4 qurilmaning umumi yoritilganlik darajasini pereklyuchatel pk bilan o‘zgartirish uchun nur beruvchil; lampochkaga har xil kuchlanishdagi tok berib boriladi. yoritilganlikning berilgan kuchlanishga bog‘liqlik qiymatini esa 6.6 rasmda berilgan grafikdan olish mumkin fotodatchik ishini dinamik …

5 / 19

in. 6.5 rasm.qurilmaning elektr sxemasi. il. ishni bajarish tartibi. 1. laboratoriya ishi mavzusi bo‘yicha mavjud nazariy bilimlaringizni takrorlab, laboratoriya qurilmasi tuzilishi bilan tanishib chiqing. ishning maqsadi, unga erishish usullari ya ishni bajarish ketma-ketligini aniqlab oling. 2. laboratoriya qurilmasini elektr tokiga ulang. teshikchali diskni aylantirmasdan lampochkadan chiqayotgan nur fotoqarshilikka tushadigan qilib o‘mating. 3. pk pereklyuchatel bilan l; lampochkaga berilayotgan kuchlanish kattaligini o‘zgartirib borib, fotoqarshilikning tok kuchini yoritilganlik darajasiga bog‘liqli bildiruvchi statik xarakteristikasini aniqlang. yoritilganlik darajasining son qiymatini turlixil kattalikda berilgan kuchlanish qiymatiga mos keladigan nuqtalarda 6.6 rasmda berilgan grafikdan olish mumkin. olingan qiymatlar asosida statik xarkteristika grafigini chizing. 4. diskni aylantiradigan elektryuritmani go‘shing. reostat r yordamida uning tezligini o‘zgartirib borib fotorelening ishlab ketish chegaralarini aniqlang. bunda yorug ‘lik ogimning/,,pulsatsiyasi tezlashib, l; nazorat lampochkasi yonib-o‘chmasdan qolishi kerak. ushbu tajribani besh marta takrorlang va natijalarning o‘rtacha qiymatlarini hisoblang. 5. hisobotni rasmiylashtiring. 10000 | 8 ° ‘ © 4 » q y ™ 1000 …
