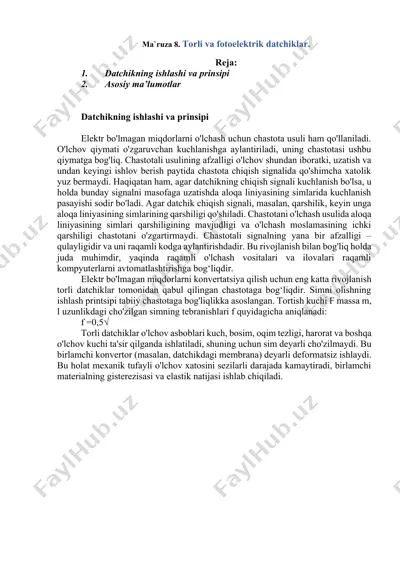

ma`ruza 8. torli va fotoelektrik datchiklar. reja: 1. datchikning ishlashi va prinsipi 2. asosiy ma’lumotlar datchikning ishlashi va prinsipi elektr bo'lmagan miqdorlarni o'lchash uchun chastota usuli ham qo'llaniladi. o'lchov qiymati o'zgaruvchan kuchlanishga aylantiriladi, uning chastotasi ushbu qiymatga bog'liq. chastotali usulining afzalligi o'lchov shundan iboratki, uzatish va undan keyingi ishlov berish paytida chastota chiqish signalida qo'shimcha xatolik yuz bermaydi. haqiqatan ham, agar datchikning chiqish signali kuchlanish bo'lsa, u holda bunday signalni masofaga uzatishda aloqa liniyasining simlarida kuchlanish pasayishi sodir bo'ladi. agar datchik chiqish signali, masalan, qarshilik, keyin unga aloqa liniyasining simlarining qarshiligi qo'shiladi. chastotani o'lchash usulida aloqa liniyasining simlari qarshiligining mavjudligi va o'lchash moslamasining ichki qarshiligi chastotani o'zgartirmaydi. chastotali signalning yana bir afzalligi – qulayligidir va uni raqamli kodga aylantirishdadir. bu rivojlanish bilan bog'liq holda juda muhimdir, yaqinda raqamli o'lchash vositalari va ilovalari raqamli kompyuterlarni avtomatlashtirishga bog‘liqdir. elektr bo'lmagan miqdorlarni konvertatsiya qilish uchun eng katta rivojlanish torli datchiklar tomonidan qabul qilingan …

2 / 18

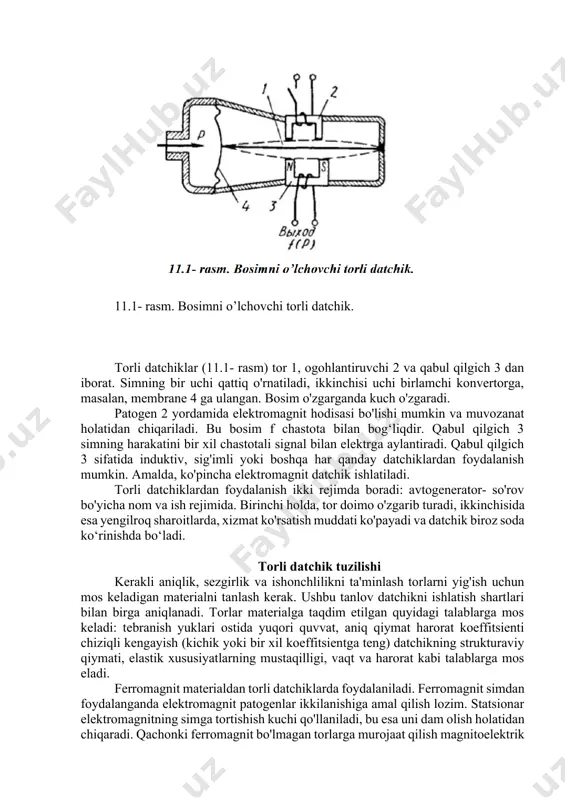

bul qilgich 3 dan iborat. simning bir uchi qattiq o'rnatiladi, ikkinchisi uchi birlamchi konvertorga, masalan, membrane 4 ga ulangan. bosim o'zgarganda kuch o'zgaradi. patogen 2 yordamida elektromagnit hodisasi bo'lishi mumkin va muvozanat holatidan chiqariladi. bu bosim f chastota bilan bog‘liqdir. qabul qilgich 3 simning harakatini bir xil chastotali signal bilan elektrga aylantiradi. qabul qilgich 3 sifatida induktiv, sig'imli yoki boshqa har qanday datchiklardan foydalanish mumkin. amalda, ko'pincha elektromagnit datchik ishlatiladi. torli datchiklardan foydalanish ikki rejimda boradi: avtogenerator- so'rov bo'yicha nom va ish rejimida. birinchi holda, tor doimo o'zgarib turadi, ikkinchisida esa yengilroq sharoitlarda, xizmat ko'rsatish muddati ko'payadi va datchik biroz soda ko‘rinishda bo‘ladi. torli datchik tuzilishi kerakli aniqlik, sezgirlik va ishonchlilikni ta'minlash torlarni yig'ish uchun mos keladigan materialni tanlash kerak. ushbu tanlov datchikni ishlatish shartlari bilan birga aniqlanadi. torlar materialga taqdim etilgan quyidagi talablarga mos keladi: tebranish yuklari ostida yuqori quvvat, aniq qiymat harorat koeffitsienti chiziqli kengayish (kichik yoki bir …

3 / 18

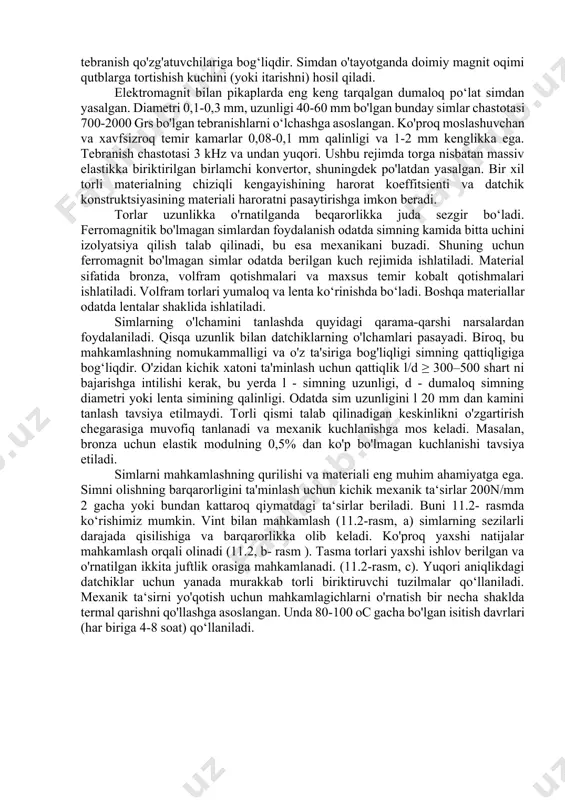

‘lchashga asoslangan. ko'proq moslashuvchan va xavfsizroq temir kamarlar 0,08-0,1 mm qalinligi va 1-2 mm kenglikka ega. tebranish chastotasi 3 khz va undan yuqori. ushbu rejimda torga nisbatan massiv elastikka biriktirilgan birlamchi konvertor, shuningdek po'latdan yasalgan. bir xil torli materialning chiziqli kengayishining harorat koeffitsienti va datchik konstruktsiyasining materiali haroratni pasaytirishga imkon beradi. torlar uzunlikka o'rnatilganda beqarorlikka juda sezgir bo‘ladi. ferromagnitik bo'lmagan simlardan foydalanish odatda simning kamida bitta uchini izolyatsiya qilish talab qilinadi, bu esa mexanikani buzadi. shuning uchun ferromagnit bo'lmagan simlar odatda berilgan kuch rejimida ishlatiladi. material sifatida bronza, volfram qotishmalari va maxsus temir kobalt qotishmalari ishlatiladi. volfram torlari yumaloq va lenta ko‘rinishda bo‘ladi. boshqa materiallar odatda lentalar shaklida ishlatiladi. simlarning o'lchamini tanlashda quyidagi qarama-qarshi narsalardan foydalaniladi. qisqa uzunlik bilan datchiklarning o'lchamlari pasayadi. biroq, bu mahkamlashning nomukammalligi va o'z ta'siriga bog'liqligi simning qattiqligiga bog‘liqdir. o'zidan kichik xatoni ta'minlash uchun qattiqlik l/d ≥ 300–500 shart ni bajarishga intilishi kerak, bu yerda l …

4 / 18

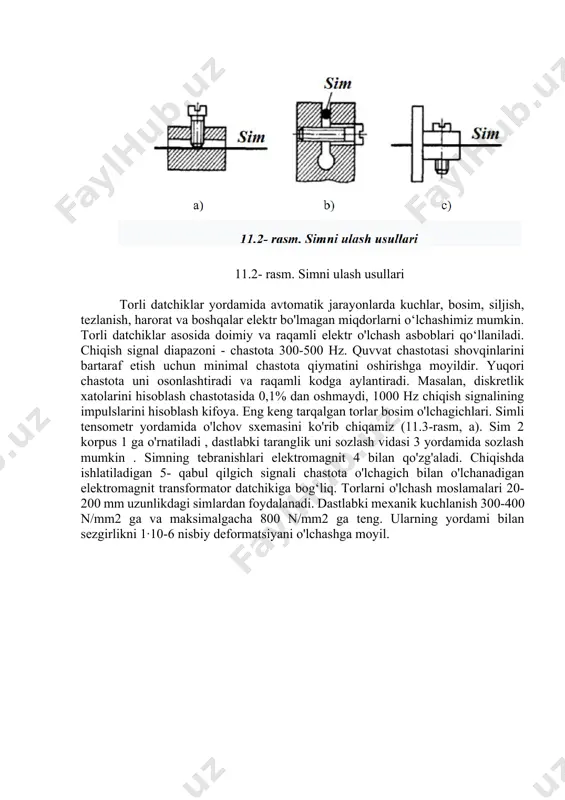

i. ko'proq yaxshi natijalar mahkamlash orqali olinadi (11.2, b- rasm ). tasma torlari yaxshi ishlov berilgan va o'rnatilgan ikkita juftlik orasiga mahkamlanadi. (11.2-rasm, c). yuqori aniqlikdagi datchiklar uchun yanada murakkab torli biriktiruvchi tuzilmalar qo‘llaniladi. mexanik ta‘sirni yo'qotish uchun mahkamlagichlarni o'rnatish bir necha shaklda termal qarishni qo'llashga asoslangan. unda 80-100 oc gacha bo'lgan isitish davrlari (har biriga 4-8 soat) qo‘llaniladi. 11.2- rasm. simni ulash usullari torli datchiklar yordamida avtomatik jarayonlarda kuchlar, bosim, siljish, tezlanish, harorat va boshqalar elektr bo'lmagan miqdorlarni o‘lchashimiz mumkin. torli datchiklar asosida doimiy va raqamli elektr o'lchash asboblari qo‘llaniladi. chiqish signal diapazoni - chastota 300-500 hz. quvvat chastotasi shovqinlarini bartaraf etish uchun minimal chastota qiymatini oshirishga moyildir. yuqori chastota uni osonlashtiradi va raqamli kodga aylantiradi. masalan, diskretlik xatolarini hisoblash chastotasida 0,1% dan oshmaydi, 1000 hz chiqish signalining impulslarini hisoblash kifoya. eng keng tarqalgan torlar bosim o'lchagichlari. simli tensometr yordamida o'lchov sxemasini ko'rib chiqamiz (11.3-rasm, a). sim 2 korpus …

5 / 18

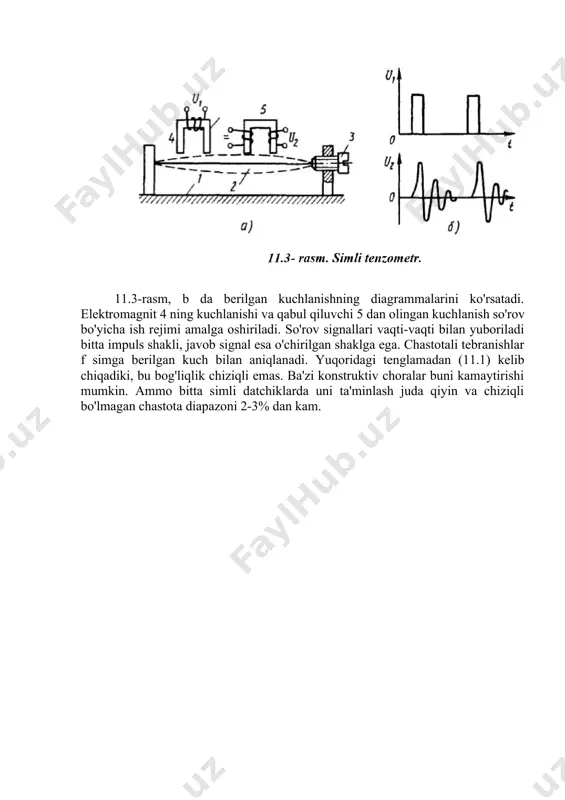

shakli, javob signal esa o'chirilgan shaklga ega. chastotali tebranishlar f simga berilgan kuch bilan aniqlanadi. yuqoridagi tenglamadan (11.1) kelib chiqadiki, bu bog'liqlik chiziqli emas. ba'zi konstruktiv choralar buni kamaytirishi mumkin. ammo bitta simli datchiklarda uni ta'minlash juda qiyin va chiziqli bo'lmagan chastota diapazoni 2-3% dan kam. 11.4- rasm. differensial simli datchik. konversiya aniqligini oshirish foydalanishning lineerligini shakllantirish va ikki qatorli differentsialdan datchiklarda foydalaniladi. transformatorni kuchga kiritganda chastota (11.4-rasm) ikkita satrdan iborat 1 va 2, past burchak ostida aralashtiriladi, va bir-biriga 2f0 kuch bilan ta‘sir qiladi. prujina 4 boshlang'ich vaziyatni muvozanatlashtiradi. simdagi f0 kuchlanish struna 2ga beriladi. o'lchangan f naychaning richag 5 dagi umumiy kuchlanish kuchi 2f0 ni qayta taqsimlaydi, kuchlanishni oshirib f2 torlar 2 va kuchlanishning pasayishi f1 struna 1 ga ta‘sir qiladi. simlar ostida 1 va 2 tartiblangan ebranish chastotasi 6 va7priyomniklardaqabulqilinadi. qabulqilgichlar 10 va 11 uchaytirg ichlarning kiritilishiga, qo'zg'atuvchilar esa ulangan ushbu kuchaytirgichlarning chiqishiga muvofiq ravishda o‘zgaradi. 10 …
