1 / 14

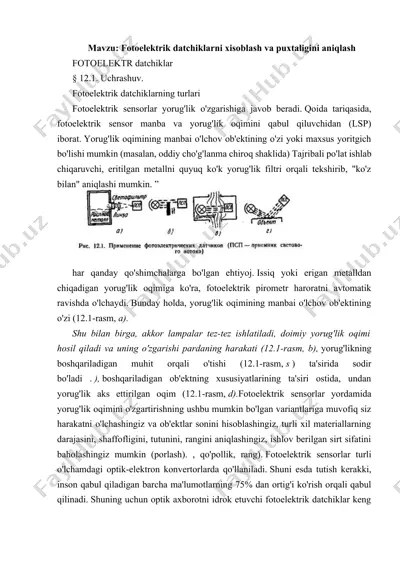

mavzu: fotoelektrik datchiklarni xisoblash va puxtaligini aniqlash fotoelektr datchiklar § 12.1. uchrashuv. fotoelektrik datchiklarning turlari fotoelektrik sensorlar yorug'lik o'zgarishiga javob beradi. qoida tariqasida, fotoelektrik sensor manba va yorug'lik oqimini qabul qiluvchidan (lsp) iborat. yorug'lik oqimining manbai o'lchov ob'ektining o'zi yoki maxsus yoritgich bo'lishi mumkin (masalan, oddiy cho'g'lanma chiroq shaklida) tajribali po'lat ishlab chiqaruvchi, eritilgan metallni quyuq ko'k yorug'lik filtri orqali tekshirib, "ko'z bilan" aniqlashi mumkin. ” har qanday qo'shimchalarga bo'lgan ehtiyoj. issiq yoki erigan metalldan chiqadigan yorug'lik oqimiga ko'ra, fotoelektrik pirometr haroratni avtomatik ravishda o'lchaydi. bunday holda, yorug'lik oqimining manbai o'lchov ob'ektining o'zi (12.1-rasm, a). shu bilan birga, akkor lampalar tez-tez ishlatiladi, doimiy yorug'lik oqimi hosil qiladi va uning o'zgarishi pardaning harakati (12.1-rasm, b), yorug'likning boshqariladigan muhit orqali o'tishi (12.1-rasm, s ) ta'sirida sodir bo'ladi . ), boshqariladigan ob'ektning xususiyatlarining ta'siri ostida, undan yorug'lik aks ettirilgan oqim (12.1-rasm, d).fotoelektrik sensorlar yordamida yorug'lik oqimini o'zgartirishning ushbu mumkin bo'lgan variantlariga muvofiq siz …

2 / 14

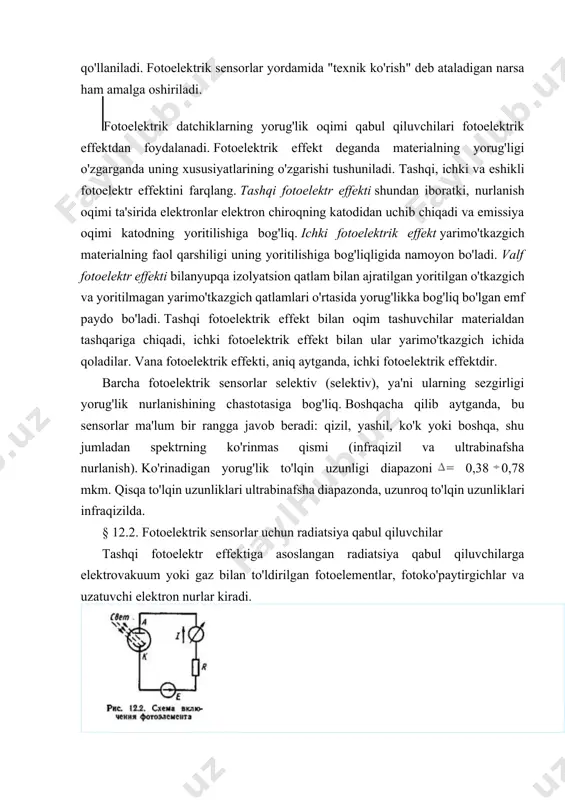

. fotoelektrik effekt deganda materialning yorug'ligi o'zgarganda uning xususiyatlarining o'zgarishi tushuniladi. tashqi, ichki va eshikli fotoelektr effektini farqlang. tashqi fotoelektr effekti shundan iboratki, nurlanish oqimi ta'sirida elektronlar elektron chiroqning katodidan uchib chiqadi va emissiya oqimi katodning yoritilishiga bog'liq. ichki fotoelektrik effekt yarimo'tkazgich materialning faol qarshiligi uning yoritilishiga bog'liqligida namoyon bo'ladi. valf fotoelektr effekti bilanyupqa izolyatsion qatlam bilan ajratilgan yoritilgan o'tkazgich va yoritilmagan yarimo'tkazgich qatlamlari o'rtasida yorug'likka bog'liq bo'lgan emf paydo bo'ladi. tashqi fotoelektrik effekt bilan oqim tashuvchilar materialdan tashqariga chiqadi, ichki fotoelektrik effekt bilan ular yarimo'tkazgich ichida qoladilar. vana fotoelektrik effekti, aniq aytganda, ichki fotoelektrik effektdir. barcha fotoelektrik sensorlar selektiv (selektiv), ya'ni ularning sezgirligi yorug'lik nurlanishining chastotasiga bog'liq. boshqacha qilib aytganda, bu sensorlar ma'lum bir rangga javob beradi: qizil, yashil, ko'k yoki boshqa, shu jumladan spektrning ko'rinmas qismi (infraqizil va ultrabinafsha nurlanish). ko'rinadigan yorug'lik to'lqin uzunligi diapazoni = 0,38 0,78 mkm. qisqa to'lqin uzunliklari ultrabinafsha diapazonda, uzunroq to'lqin uzunliklari infraqizilda. …

3 / 14

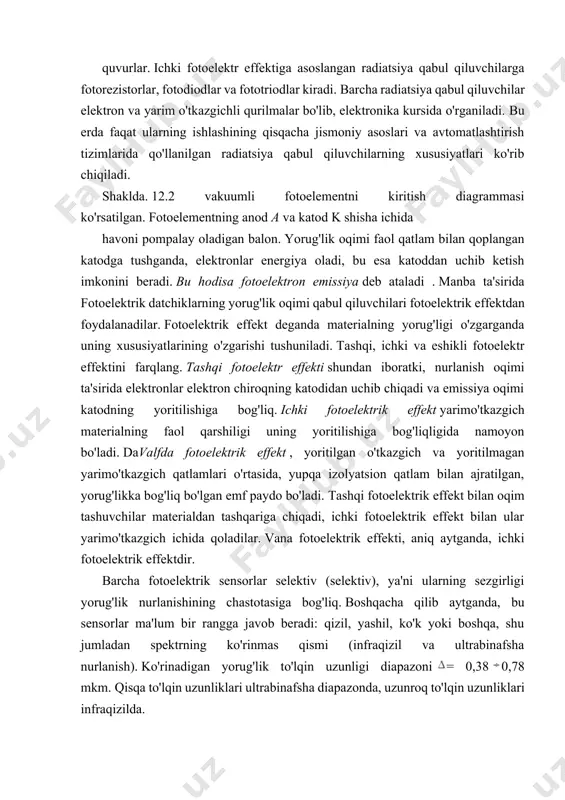

ng xususiyatlari ko'rib chiqiladi. shaklda. 12.2 vakuumli fotoelementni kiritish diagrammasi ko'rsatilgan. fotoelementning anod a va katod k shisha ichida havoni pompalay oladigan balon. yorug'lik oqimi faol qatlam bilan qoplangan katodga tushganda, elektronlar energiya oladi, bu esa katoddan uchib ketish imkonini beradi. bu hodisa fotoelektron emissiya deb ataladi . manba ta'sirida fotoelektrik datchiklarning yorug'lik oqimi qabul qiluvchilari fotoelektrik effektdan foydalanadilar. fotoelektrik effekt deganda materialning yorug'ligi o'zgarganda uning xususiyatlarining o'zgarishi tushuniladi. tashqi, ichki va eshikli fotoelektr effektini farqlang. tashqi fotoelektr effekti shundan iboratki, nurlanish oqimi ta'sirida elektronlar elektron chiroqning katodidan uchib chiqadi va emissiya oqimi katodning yoritilishiga bog'liq. ichki fotoelektrik effekt yarimo'tkazgich materialning faol qarshiligi uning yoritilishiga bog'liqligida namoyon bo'ladi. davalfda fotoelektrik effekt , yoritilgan o'tkazgich va yoritilmagan yarimo'tkazgich qatlamlari o'rtasida, yupqa izolyatsion qatlam bilan ajratilgan, yorug'likka bog'liq bo'lgan emf paydo bo'ladi. tashqi fotoelektrik effekt bilan oqim tashuvchilar materialdan tashqariga chiqadi, ichki fotoelektrik effekt bilan ular yarimo'tkazgich ichida qoladilar. vana fotoelektrik effekti, …

4 / 14

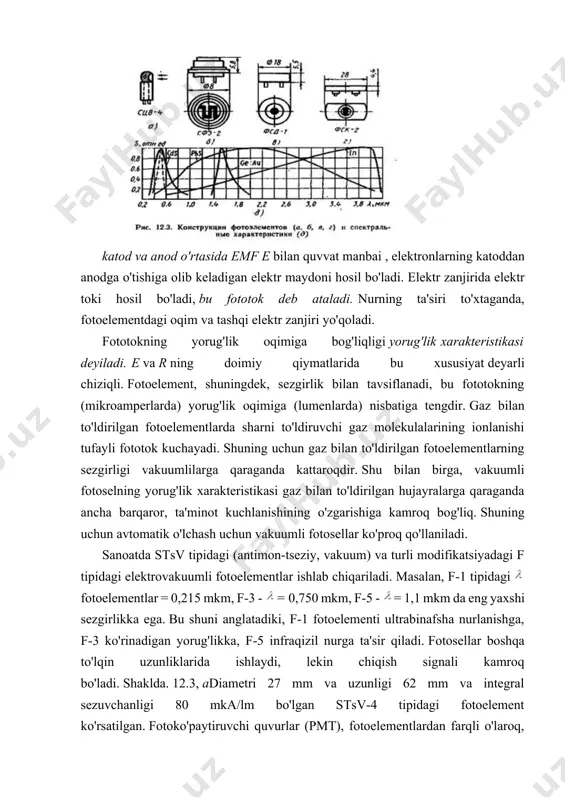

ida elektr toki hosil bo'ladi, bu fototok deb ataladi. nurning ta'siri to'xtaganda, fotoelementdagi oqim va tashqi elektr zanjiri yo'qoladi. fototokning yorug'lik oqimiga bog'liqligi yorug'lik xarakteristikasi deyiladi. e va r ning doimiy qiymatlarida bu xususiyat deyarli chiziqli. fotoelement, shuningdek, sezgirlik bilan tavsiflanadi, bu fototokning (mikroamperlarda) yorug'lik oqimiga (lumenlarda) nisbatiga tengdir. gaz bilan to'ldirilgan fotoelementlarda sharni to'ldiruvchi gaz molekulalarining ionlanishi tufayli fototok kuchayadi. shuning uchun gaz bilan to'ldirilgan fotoelementlarning sezgirligi vakuumlilarga qaraganda kattaroqdir. shu bilan birga, vakuumli fotoselning yorug'lik xarakteristikasi gaz bilan to'ldirilgan hujayralarga qaraganda ancha barqaror, ta'minot kuchlanishining o'zgarishiga kamroq bog'liq. shuning uchun avtomatik o'lchash uchun vakuumli fotosellar ko'proq qo'llaniladi. sanoatda stsv tipidagi (antimon-tseziy, vakuum) va turli modifikatsiyadagi f tipidagi elektrovakuumli fotoelementlar ishlab chiqariladi. masalan, f-1 tipidagi fotoelementlar = 0,215 mkm, f-3 - = 0,750 mkm, f-5 - = 1,1 mkm da eng yaxshi sezgirlikka ega. bu shuni anglatadiki, f-1 fotoelementi ultrabinafsha nurlanishga, f-3 ko'rinadigan yorug'likka, f-5 infraqizil nurga ta'sir qiladi. …

5 / 14

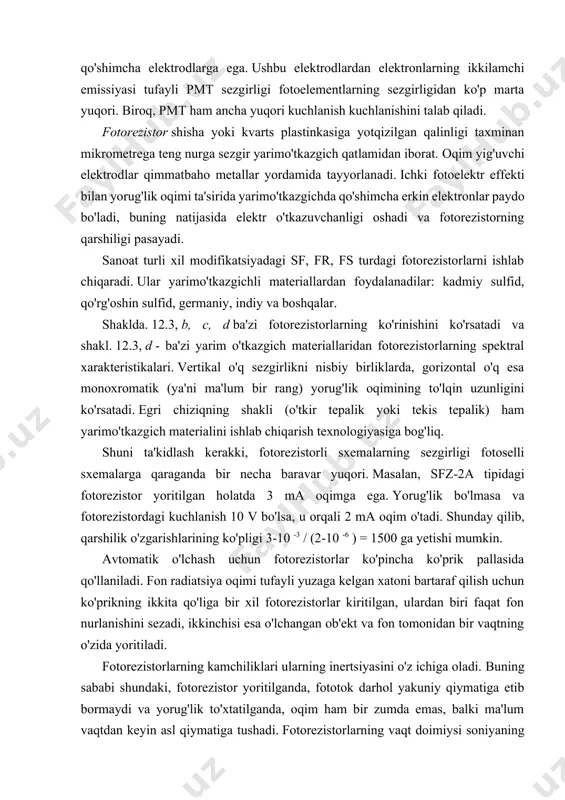

lar yordamida tayyorlanadi. ichki fotoelektr effekti bilan yorug'lik oqimi ta'sirida yarimo'tkazgichda qo'shimcha erkin elektronlar paydo bo'ladi, buning natijasida elektr o'tkazuvchanligi oshadi va fotorezistorning qarshiligi pasayadi. sanoat turli xil modifikatsiyadagi sf, fr, fs turdagi fotorezistorlarni ishlab chiqaradi. ular yarimo'tkazgichli materiallardan foydalanadilar: kadmiy sulfid, qo'rg'oshin sulfid, germaniy, indiy va boshqalar. shaklda. 12.3, b, c, d ba'zi fotorezistorlarning ko'rinishini ko'rsatadi va shakl. 12.3, d - ba'zi yarim o'tkazgich materiallaridan fotorezistorlarning spektral xarakteristikalari. vertikal o'q sezgirlikni nisbiy birliklarda, gorizontal o'q esa monoxromatik (ya'ni ma'lum bir rang) yorug'lik oqimining to'lqin uzunligini ko'rsatadi. egri chiziqning shakli (o'tkir tepalik yoki tekis tepalik) ham yarimo'tkazgich materialini ishlab chiqarish texnologiyasiga bog'liq. shuni ta'kidlash kerakki, fotorezistorli sxemalarning sezgirligi fotoselli sxemalarga qaraganda bir necha baravar yuqori. masalan, sfz-2a tipidagi fotorezistor yoritilgan holatda 3 ma oqimga ega. yorug'lik bo'lmasa va fotorezistordagi kuchlanish 10 v bo'lsa, u orqali 2 ma oqim o'tadi. shunday qilib, qarshilik o'zgarishlarining ko'pligi 3-10 -3 / (2-10 -6 ) …
