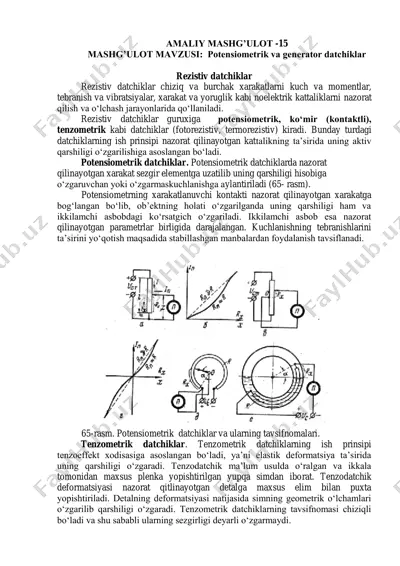

amaliy mashg’ulot -15 mashg’ulot mavzusi: potensiometrik va generator datchiklar rezistiv datchiklar rezistiv datchiklar chiziq va burchak xarakatlarni kuch va momentlar, tebranish va vibratsiyalar, xarakat va yoruglik kabi noelektrik kattaliklarni nazorat qilish va o‘lchash jarayonlarida qo‘llaniladi. rezistiv datchiklar guruxiga potensiometrik, ko‘mir (kontaktli), tenzometrik kabi datchiklar (fotorezistiv, termorezistiv) kiradi. bunday turdagi datchiklarning ish prinsipi nazorat qilinayotgan kattalikning ta’sirida uning aktiv qarshiligi o‘zgarilishiga asoslangan bo‘ladi. potensiometrik datchiklar. potensiometrik datchiklarda nazorat qilinayotgan xarakat sezgir elementga uzatilib uning qarshiligi hisobiga o‘zgaruvchan yoki o‘zgarmaskuchlanishga aylantiriladi (65- rasm). potensiometrning xarakatlanuvchi kontakti nazorat qilinayotgan xarakatga bog‘langan bo‘lib, ob’ektning holati o‘zgarilganda uning qarshiligi ham va ikkilamchi asbobdagi ko‘rsatgich o‘zgariladi. ikkilamchi asbob esa nazorat qilinayotgan parametrlar birligida darajalangan. kuchlanishning tebranishlarini ta’sirini yo‘qotish maqsadida stabillashgan manbalardan foydalanish tavsiflanadi. 65-rasm. potensiometrik datchiklar va ularning tavsifnomalari. tenzometrik datchiklar. tenzometrik datchiklarning ish prinsipi tenzoeffekt xodisasiga asoslangan bo‘ladi, ya’ni elastik deformatsiya ta’sirida uning qarshiligi o‘zgaradi. tenzodatchik ma’lum usulda o‘ralgan va ikkala tomonidan maxsus plenka yopishtirilgan …

2 / 4

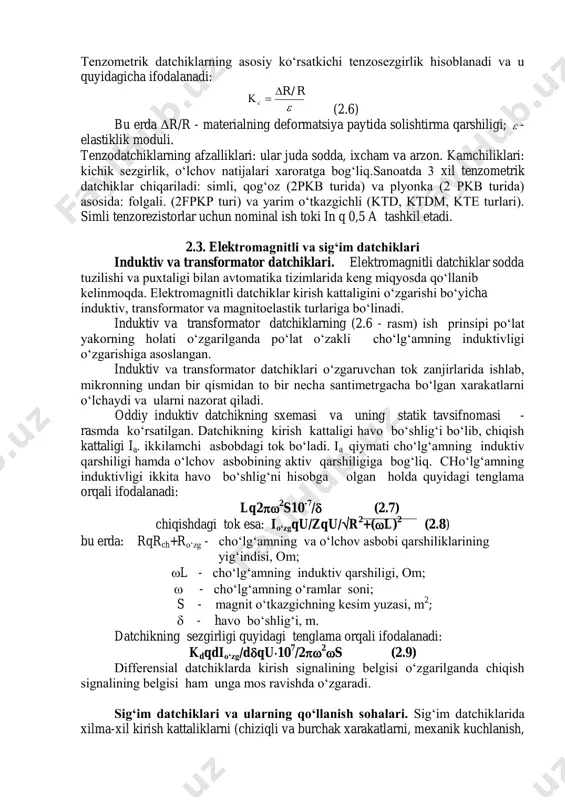

a qarshiligi;  - elastiklik moduli. tenzodatchiklarning afzalliklari: ular juda sodda, ixcham va arzon. kamchiliklari: kichik sezgirlik, o‘lchov natijalari xaroratga bog‘liq.sanoatda 3 xil tenzometrik datchiklar chiqariladi: simli, qog‘oz (2pkb turida) va plyonka (2 pkb turida) asosida: folgali. (2fpkp turi) va yarim o‘tkazgichli (ktd, ktdm, kte turlari). simli tenzorezistorlar uchun nominal ish toki in q 0,5 a tashkil etadi. 2.3. elektromagnitli va sig‘im datchiklari induktiv va transformator datchiklari. elektromagnitli datchiklar sodda tuzilishi va puxtaligi bilan avtomatika tizimlarida keng miqyosda qo‘llanib kelinmoqda. elektromagnitli datchiklar kirish kattaligini o‘zgarishi bo‘yicha induktiv, transformator va magnitoelastik turlariga bo‘linadi. induktiv va transformator datchiklarning (2.6 - rasm) ish prinsipi po‘lat yakorning holati o‘zgarilganda po‘lat o‘zakli cho‘lg‘amning induktivligi o‘zgarishiga asoslangan. induktiv va transformator datchiklari o‘zgaruvchan tok zanjirlarida ishlab, mikronning undan bir qismidan to bir necha santimetrgacha bo‘lgan xarakatlarni o‘lchaydi va ularni nazorat qiladi. oddiy induktiv datchikning sxemasi va uning statik tavsifnomasi - rasmda ko‘rsatilgan. datchikning kirish kattaligi havo bo‘shlig‘i …

3 / 4

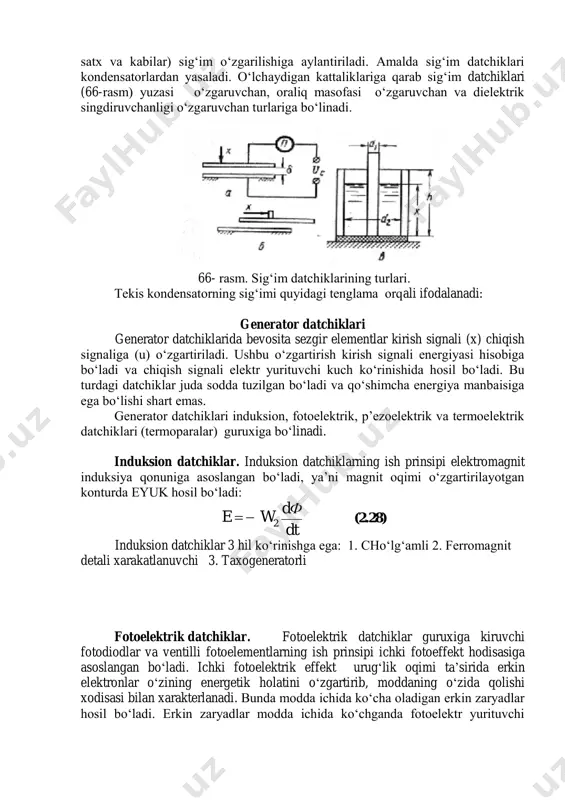

anda chiqish signalining belgisi ham unga mos ravishda o‘zgaradi. sig‘im datchiklari va ularning qo‘llanish sohalari. sig‘im datchiklarida xilma-xil kirish kattaliklarni (chiziqli va burchak xarakatlarni, mexanik kuchlanish, satx va kabilar) sig‘im o‘zgarilishiga aylantiriladi. amalda sig‘im datchiklari kondensatorlardan yasaladi. o‘lchaydigan kattaliklariga qarab sig‘im datchiklari (66-rasm) yuzasi o‘zgaruvchan, oraliq masofasi o‘zgaruvchan va dielektrik singdiruvchanligi o‘zgaruvchan turlariga bo‘linadi. 66- rasm. sig‘im datchiklarining turlari. tekis kondensatorning sig‘imi quyidagi tenglama orqali ifodalanadi: generator datchiklari generator datchiklarida bevosita sezgir elementlar kirish signali (x) chiqish signaliga (u) o‘zgartiriladi. ushbu o‘zgartirish kirish signali energiyasi hisobiga bo‘ladi va chiqish signali elektr yurituvchi kuch ko‘rinishida hosil bo‘ladi. bu turdagi datchiklar juda sodda tuzilgan bo‘ladi va qo‘shimcha energiya manbaisiga ega bo‘lishi shart emas. generator datchiklari induksion, fotoelektrik, p’ezoelektrik va termoelektrik datchiklari (termoparalar) guruxiga bo‘linadi. induksion datchiklar. induksion datchiklarning ish prinsipi elektromagnit induksiya qonuniga asoslangan bo‘ladi, ya’ni magnit oqimi o‘zgartirilayotgan konturda eyuk hosil bo‘ladi: dt dф we 2 (2.28) induksion datchiklar 3 hil …

4 / 4

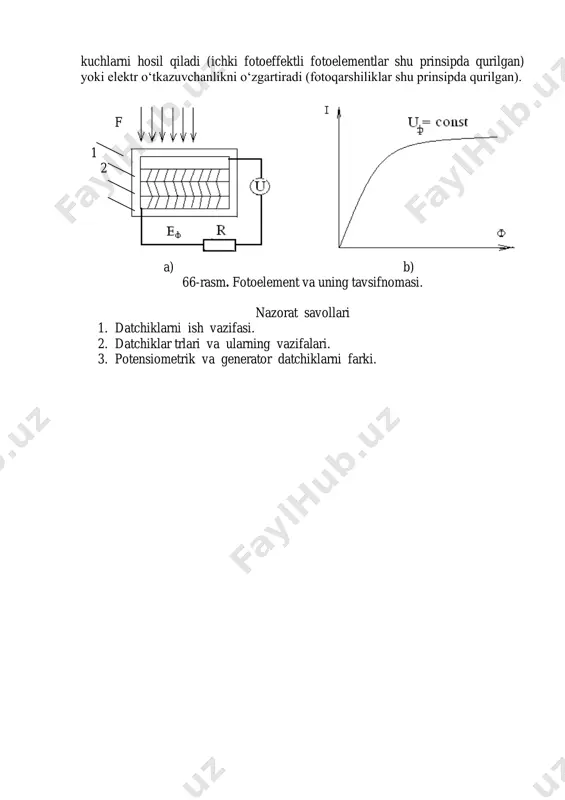

vchanlikni o‘zgartiradi (fotoqarshiliklar shu prinsipda qurilgan). f 1 2 a) b) 66-rasm. fotoelement va uning tavsifnomasi. nazorat savollari 1. datchiklarni ish vazifasi. 2. datchiklar trlari va ularning vazifalari. 3. potensiometrik va generator datchiklarni farki.
