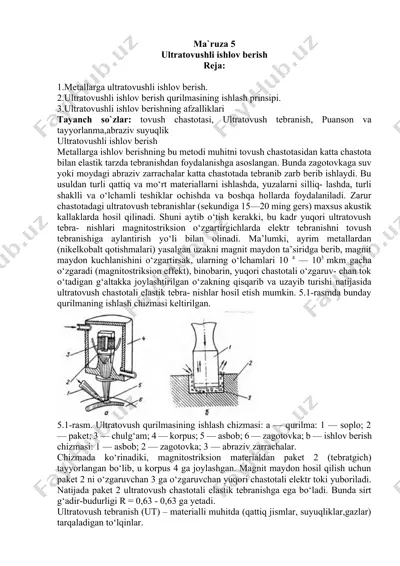

ma`ruza 5 ultratovushli ishlov berish reja: 1.metallarga ultratovushli ishlov berish. 2.ultratovushli ishlov berish qurilmasining ishlash prinsipi. 3.ultratovushli ishlov berishning afzalliklari tayanch so`zlar: tovush chastotasi, ultratovush tebranish, puanson va tayyorlanma,abraziv suyuqlik ultratovushli ishlov berish metallarga ishlov berishning bu metodi muhitni tovush chastotasidan katta chastota bilan elastik tarzda tebranishdan foydalanishga asoslangan. bunda zagotovkaga suv yoki moydagi abraziv zarrachalar katta chastotada tebranib zarb berib ishlaydi. bu usuldan turli qattiq va mo‘rt materiallarni ishlashda, yuzalarni silliq- lashda, turli shaklli va o‘lchamli teshiklar ochishda va boshqa hollarda foydalaniladi. zarur chastotadagi ultratovush tebranishlar (sekundiga 15—20 ming gers) maxsus akustik kallaklarda hosil qilinadi. shuni aytib o‘tish kerakki, bu kadr yuqori ultratovush tebra- nishlari magnitostriksion o‘zgartirgichlarda elektr tebranishni tovush tebranishiga aylantirish yo‘li bilan olinadi. ma’lumki, ayrim metallardan (nikelkobalt qotishmalari) yasalgan uzakni magnit maydon ta’siridga berib, magnit maydon kuchlanishini o‘zgartirsak, ularning o‘lchamlari 10 4 — 103 mkm gacha o‘zgaradi (magnitostriksion effekt), binobarin, yuqori chastotali o‘zgaruv- chan tok o‘tadigan g‘altakka …

2 / 10

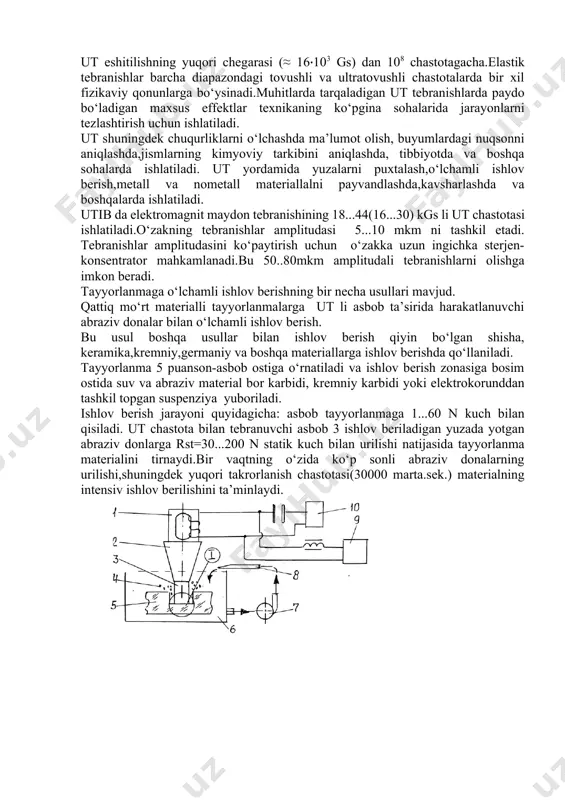

li elastik tebranishga ega bo‘ladi. bunda sirt g‘adir-budurligi r = 0,63 - 0,63 ga yetadi. ultratovush tebranish (ut) – materialli muhitda (qattiq jismlar, suyuqliklar,gazlar) tarqaladigan to‘lqinlar. ut eshitilishning yuqori chegarasi (≈ 16‧103 gs) dan 108 chastotagacha.elastik tebranishlar barcha diapazondagi tovushli va ultratovushli chastotalarda bir xil fizikaviy qonunlarga bo‘ysinadi.muhitlarda tarqaladigan ut tebranishlarda paydo bo‘ladigan maxsus effektlar texnikaning ko‘pgina sohalarida jarayonlarni tezlashtirish uchun ishlatiladi. ut shuningdek chuqurliklarni o‘lchashda ma’lumot olish, buyumlardagi nuqsonni aniqlashda,jismlarning kimyoviy tarkibini aniqlashda, tibbiyotda va boshqa sohalarda ishlatiladi. ut yordamida yuzalarni puxtalash,o‘lchamli ishlov berish,metall va nometall materiallalni payvandlashda,kavsharlashda va boshqalarda ishlatiladi. utib da elektromagnit maydon tebranishining 18...44(16...30) kgs li ut chastotasi ishlatiladi.o‘zakning tebranishlar amplitudasi 5...10 mkm ni tashkil etadi. tebranishlar amplitudasini ko‘paytirish uchun o‘zakka uzun ingichka sterjen- konsentrator mahkamlanadi.bu 50..80mkm amplitudali tebranishlarni olishga imkon beradi. tayyorlanmaga o‘lchamli ishlov berishning bir necha usullari mavjud. qattiq mo‘rt materialli tayyorlanmalarga ut li asbob ta’sirida harakatlanuvchi abraziv donalar bilan o‘lchamli ishlov berish. bu …

3 / 10

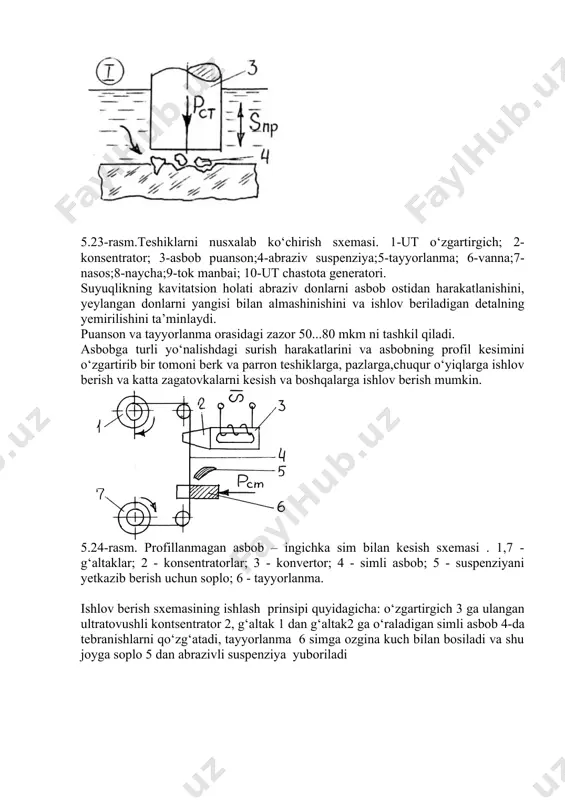

ing o‘zida ko‘p sonli abraziv donalarning urilishi,shuningdek yuqori takrorlanish chastotasi(30000 marta.sek.) materialning intensiv ishlov berilishini ta’minlaydi. 5.23-rasm.teshiklarni nusxalab ko‘chirish sxemasi. 1-ut o‘zgartirgich; 2-konsentrator; 3-asbob puanson;4-abraziv suspenziya;5-tayyorlanma; 6-vanna;7-nasos;8-naycha;9-tok manbai; 10-ut chastota generatori. suyuqlikning kavitatsion holati abraziv donlarni asbob ostidan harakatlanishini, yeylangan donlarni yangisi bilan almashinishini va ishlov beriladigan detalning yemirilishini ta’minlaydi. puanson va tayyorlanma orasidagi zazor 50...80 mkm ni tashkil qiladi. asbobga turli yo‘nalishdagi surish harakatlarini va asbobning profil kesimini o‘zgartirib bir tomoni berk va parron teshiklarga, pazlarga,chuqur o‘yiqlarga ishlov berish va katta zagatovkalarni kesish va boshqalarga ishlov berish mumkin. 5.24-rasm. profillanmagan asbob – ingichka sim bilan kesish sxemasi . 1,7 - g‘altaklar; 2 - konsentratorlar; 3 - konvertor; 4 - simli asbob; 5 - suspenziyani yetkazib berish uchun soplo; 6 - tayyorlanma. ishlov berish sxemasining ishlash prinsipi quyidagicha: o‘zgartirgich 3 ga ulangan ultratovushli kontsentrator 2, g‘altak 1 dan g‘altak2 ga o‘raladigan simli asbob 4-da tebranishlarni qo‘zg‘atadi, tayyorlanma 6 simga ozgina …

4 / 10

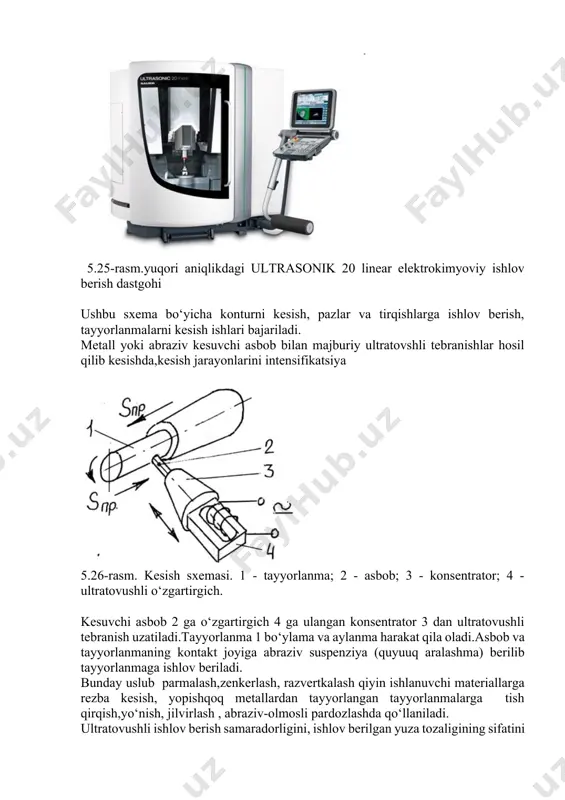

ontakt joyiga abraziv suspenziya (quyuuq aralashma) berilib tayyorlanmaga ishlov beriladi. bunday uslub parmalash,zenkerlash, razvertkalash qiyin ishlanuvchi materiallarga rezba kesish, yopishqoq metallardan tayyorlangan tayyorlanmalarga tish qirqish,yo‘nish, jilvirlash , abraziv-olmosli pardozlashda qo‘llaniladi. ultratovushli ishlov berish samaradorligini, ishlov berilgan yuza tozaligining sifatini oshirib,kesish kuchlari va burovchi momentni kamaytiradi. (masalan, metchiklar bilan rezba kesishda burovchi moment 25 ... 50% ga kamayadi). sirt yuzasini ultratovushli puxtalash. shar ko‘rinishidagi ultratovushli asbob 2, o‘zgartirgich 4 dan keladigan tebranishlar konsentratori 3 ga bilan bog‘langan . 5.27-rasm. ultratovushli puxtalash sxemasi.1 - tayyorlanma; 2 - asbob; 3 - konsentrator; 4 - o‘zgartirgich. asbob aylanuvchi tayyorlanmaga uncha katta bo‘lmagan kuch bilan bosiladi. ultratovushli tebranishlar tayyorlanma 1 ning sirt qatlamining plastik deformatsiyaga qarshiligini sezilarli darajada kamaytiradi, va natijada sirt puxtaladi. ushbu usul, ayniqsa, qattiq bo‘lmagan yupqa devorli detallar ishlab chiqarishda samarali hisoblanadi. kichkina detallarni mexanik ishlov berishdan qolgan o‘tkir qirralardan tozalashda abrazivli vannadan foydalaniladi. detallar 3 abrazivli aralashma solingan vannaga solinadi.vannadagi abraziv …

5 / 10

yorlash kerak. 5.28-rasm. abrazivli vannada ishlov berish sxemasi 1 - vanna; 2 - abraziv suspenziya; 3 - detal; 4 - asbob; 5 - kontsentrator; 6 - konvertor. ultratovushli o‘lchovli ishlov berish jarayoni ko‘plab texnologik parametrlarga, jumladan bir-biriga ta’sir qiladigan narsalarga – abrazivning qattiqligi va kontsentratsiyasiga, asbobning tebranish chastotasi va amplitudasiga, yeylanishiga, statik yuklamasiga bog‘liq. ushbu omillarning har biri ishlab chiqarish samaradorligi va sifatiga ta’sir qiladi. tayyorlanmaning materiallari sezilarli darajada uning yemirilish darajasini aniqlaydi.ultratovushli ishlov berish paytida deformatsiya va sinish tabiatiga ko‘ra barcha materiallar uch guruhga bo‘linadi. ushbu bo‘linishning asosida mo‘rtlik – tx kriteriyasi yotadi. birinchi guruh , tx > 2- shisha, kvars, keramika, germaniy, kremniy, ferritlardir. utib ular deyarli plastik deformatsiyalanmaydi. ikkinchi guruh, 1 1 da, asosan donalarning tayyorlanma yuzasining ishlov berishi emas, balki maydalanishi yuzaga keladi. agar tebranishlarning amplitudasi kichik bo‘lsa va abraziv don katta bo‘lsa 2a/da <0,5 , donga ta’sir etuvchi kuchlar, donni ishlov beriladigan material yuzasiga zarb …
