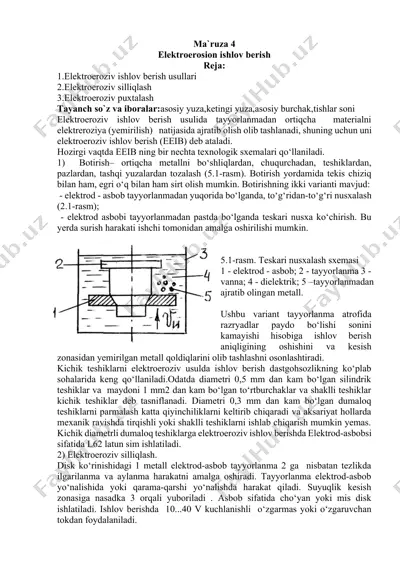

ma`ruza 4 elektroerosion ishlov berish reja: 1.elektroeroziv ishlov berish usullari 2.elektroeroziv silliqlash 3.elektroeroziv puxtalash tayanch so`z va iboralar:asosiy yuza,ketingi yuza,asosiy burchak,tishlar soni elektroeroziv ishlov berish usulida tayyorlanmadan ortiqcha materialni elektreroziya (yemirilish) natijasida ajratib olish olib tashlanadi, shuning uchun uni elektroeroziv ishlov berish (eeib) deb ataladi. hozirgi vaqtda eeib ning bir nechta texnologik sxemalari qo‘llaniladi. 1) botirish– ortiqcha metallni bo‘shliqlardan, chuqurchadan, teshiklardan, pazlardan, tashqi yuzalardan tozalash (5.1-rasm). botirish yordamida tekis chiziq bilan ham, egri o‘q bilan ham sirt olish mumkin. botirishning ikki varianti mavjud: - elektrod - asbob tayyorlanmadan yuqorida bo‘lganda, to‘g‘ridan-to‘g‘ri nusxalash (2.1-rasm); - elektrod asbobi tayyorlanmadan pastda bo‘lganda teskari nusxa ko‘chirish. bu yerda surish harakati ishchi tomonidan amalga oshirilishi mumkin. 5.1-rasm. teskari nusxalash sxemasi 1 - elektrod - asbob; 2 - tayyorlanma 3 - vanna; 4 - dielektrik; 5 –tayyorlanmadan ajratib olingan metall. ushbu variant tayyorlanma atrofida razryadlar paydo bo‘lishi sonini kamayishi hisobiga ishlov berish aniqligining oshishini va kesish …

2 / 4

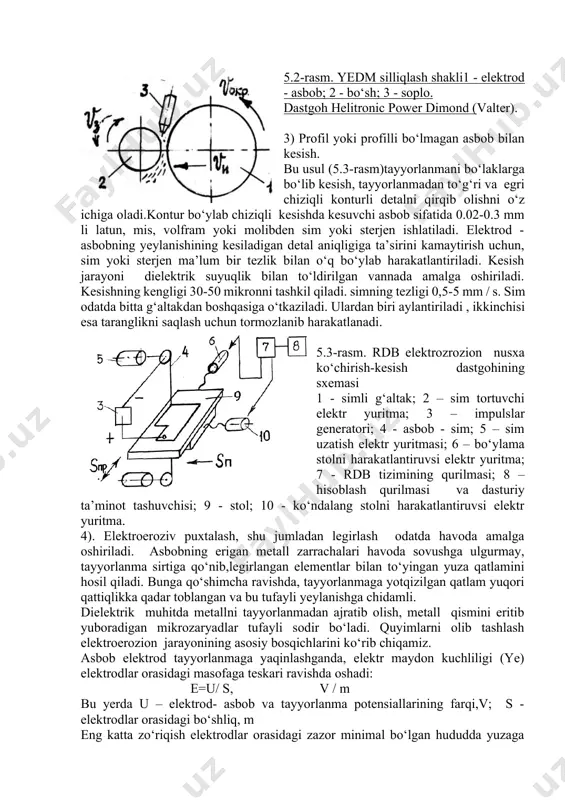

yyorlanma 2 ga nisbatan tezlikda ilgarilanma va aylanma harakatni amalga oshiradi. tayyorlanma elektrod-asbob yo‘nalishida yoki qarama-qarshi yo‘nalishda harakat qiladi. suyuqlik kesish zonasiga nasadka 3 orqali yuboriladi . asbob sifatida cho‘yan yoki mis disk ishlatiladi. ishlov berishda 10...40 v kuchlanishli o‘zgarmas yoki o‘zgaruvchan tokdan foydalaniladi. 5.2-rasm. yedm silliqlash shakli1 - elektrod - asbob; 2 - bo‘sh; 3 - soplo. dastgoh helitronic power dimond (valter). 3) profil yoki profilli bo‘lmagan asbob bilan kesish. bu usul (5.3-rasm)tayyorlanmani bo‘laklarga bo‘lib kesish, tayyorlanmadan to‘g‘ri va egri chiziqli konturli detalni qirqib olishni o‘z ichiga oladi.kontur bo‘ylab chiziqli kesishda kesuvchi asbob sifatida 0.02-0.3 mm li latun, mis, volfram yoki molibden sim yoki sterjen ishlatiladi. elektrod - asbobning yeylanishining kesiladigan detal aniqligiga ta’sirini kamaytirish uchun, sim yoki sterjen ma’lum bir tezlik bilan o‘q bo‘ylab harakatlantiriladi. kesish jarayoni dielektrik suyuqlik bilan to‘ldirilgan vannada amalga oshiriladi. kesishning kengligi 30-50 mikronni tashkil qiladi. simning tezligi 0,5-5 mm / s. sim odatda …

3 / 4

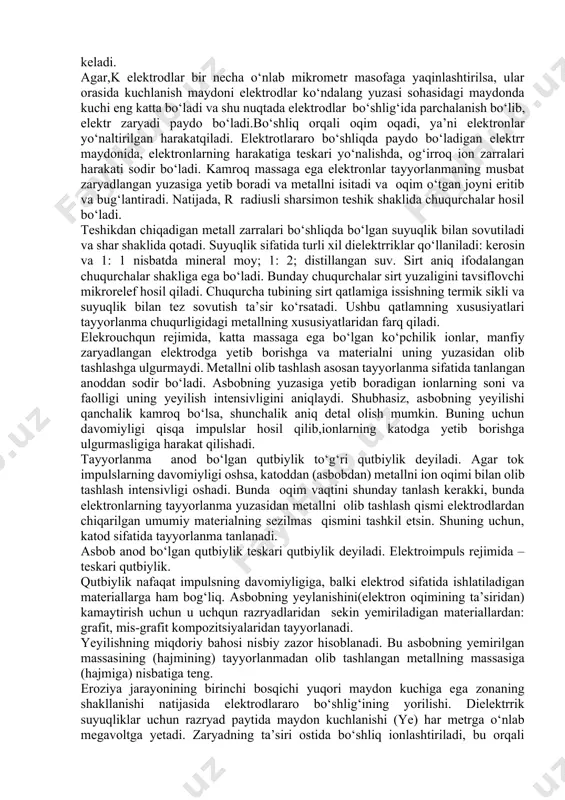

izilgan qatlam yuqori qattiqlikka qadar toblangan va bu tufayli yeylanishga chidamli. dielektrik muhitda metallni tayyorlanmadan ajratib olish, metall qismini eritib yuboradigan mikrozaryadlar tufayli sodir bo‘ladi. quyimlarni olib tashlash elektroerozion jarayonining asosiy bosqichlarini ko‘rib chiqamiz. asbob elektrod tayyorlanmaga yaqinlashganda, elektr maydon kuchliligi (ye) elektrodlar orasidagi masofaga teskari ravishda oshadi: e=u/ s, v / m bu yerda u – elektrod- asbob va tayyorlanma potensiallarining farqi,v; s - elektrodlar orasidagi bo‘shliq, m eng katta zo‘riqish elektrodlar orasidagi zazor minimal bo‘lgan hududda yuzaga keladi. agar,k elektrodlar bir necha o‘nlab mikrometr masofaga yaqinlashtirilsa, ular orasida kuchlanish maydoni elektrodlar ko‘ndalang yuzasi sohasidagi maydonda kuchi eng katta bo‘ladi va shu nuqtada elektrodlar bo‘shlig‘ida parchalanish bo‘lib, elektr zaryadi paydo bo‘ladi.bo‘shliq orqali oqim oqadi, ya’ni elektronlar yo‘naltirilgan harakatqiladi. elektrotlararo bo‘shliqda paydo bo‘ladigan elektrr maydonida, elektronlarning harakatiga teskari yo‘nalishda, og‘irroq ion zarralari harakati sodir bo‘ladi. kamroq massaga ega elektronlar tayyorlanmaning musbat zaryadlangan yuzasiga yetib boradi va metallni isitadi va oqim …

4 / 4

ilik ionlar, manfiy zaryadlangan elektrodga yetib borishga va materialni uning yuzasidan olib tashlashga ulgurmaydi. metallni olib tashlash asosan tayyorlanma sifatida tanlangan anoddan sodir bo‘ladi. asbobning yuzasiga yetib boradigan ionlarning soni va faolligi uning yeyilish intensivligini aniqlaydi. shubhasiz, asbobning yeyilishi qanchalik kamroq bo‘lsa, shunchalik aniq detal olish mumkin. buning uchun davomiyligi qisqa impulslar hosil qilib,ionlarning katodga yetib borishga ulgurmasligiga harakat qilishadi. tayyorlanma anod bo‘lgan qutbiylik to‘g‘ri qutbiylik deyiladi. agar tok impulslarning davomiyligi oshsa, katoddan (asbobdan) metallni ion oqimi bilan olib tashlash intensivligi oshadi. bunda oqim vaqtini shunday tanlash kerakki, bunda elektronlarning tayyorlanma yuzasidan metallni olib tashlash qismi elektrodlardan chiqarilgan umumiy materialning sezilmas qismini tashkil etsin. shuning uchun, katod sifatida tayyorlanma tanlanadi. asbob anod bo‘lgan qutbiylik teskari qutbiylik deyiladi. elektroimpuls rejimida – teskari qutbiylik. qutbiylik nafaqat impulsning davomiyligiga, balki elektrod sifatida ishlatiladigan materiallarga ham bog‘liq. asbobning yeylanishini(elektron oqimining ta’siridan) kamaytirish uchun u uchqun razryadlaridan sekin yemiriladigan materiallardan: grafit, mis-grafit kompozitsiyalaridan tayyorlanadi. yeyilishning …
