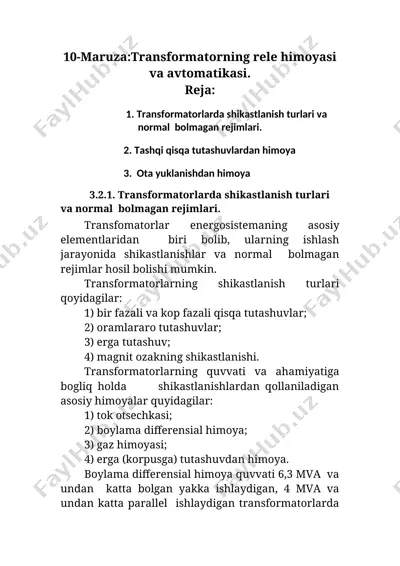

10-ma�ruza:transformatorning rele himoyasi va avtomatikasi. reja: 1. transformatorlarda shikastlanish turlari va normal bo�lmagan rejimlari. 2. tashqi qisqa tutashuvlardan himoya 3. o�ta yuklanishdan himoya 3.2.1. transformatorlarda shikastlanish turlari va normal bo�lmagan rejimlari. transfomatorlar energosistemaning asosiy elementlaridan biri bo�lib, ularning ishlash jarayonida shikastlanishlar va normal bo�lmagan rejimlar hosil bo�lishi mumkin. transformatorlarning shikastlanish turlari qo�yidagilar: 1) bir fazali va ko�p fazali qisqa tutashuvlar; 2) o�ramlararo tutashuvlar; 3) erga tutashuv; 4) magnit o�zakning shikastlanishi. transformatorlarning quvvati va ahamiyatiga bog�liq holda shikastlanishlardan qo�llaniladigan asosiy himoyalar quyidagilar: 1) tok otsechkasi; 2) bo�ylama differensial himoya; 3) gaz himoyasi; 4) erga (korpusga) tutashuvdan himoya. bo�ylama differensial himoya quvvati 6,3 mva va undan katta bo�lgan yakka ishlaydigan, 4 mva va undan katta parallel ishlaydigan transformatorlarda qo�llaniladi. quvvati yuqorida ko�rsatilgan qiymatlardan kichik transformatorlarda tok otsechkasi qo�llaniladi. agar tok otsechkasi etarli sezgirlikka ega bo�lmasa, maksimal tok himoyasining hayallash vaqti 0,5 s dan katta bo�lsa yoki transformator er qimirlash extimoli bor xududda …

2 / 7

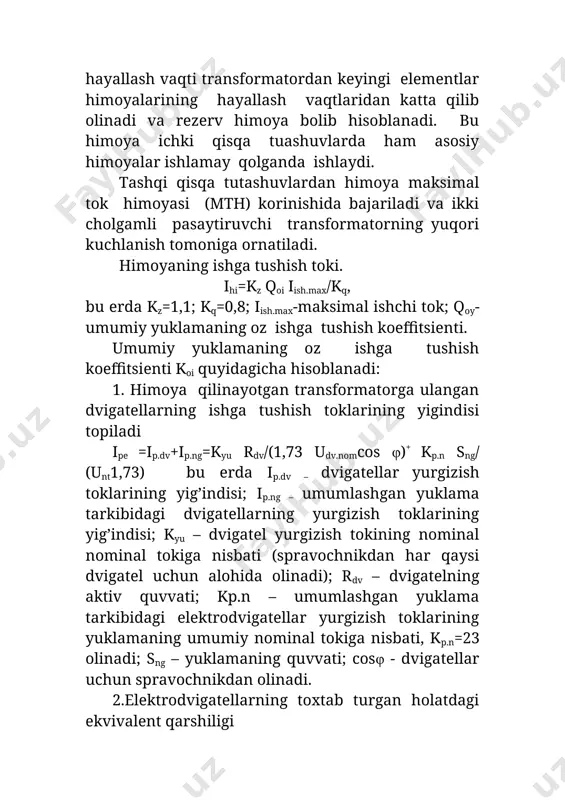

vaqtida transformatordan keyingi elementlarning rele himoyasi yoki viklyuchatellari ishlamay qolsa transformatordan katta qisqa tutashuv toklari uzoq vaqt davomida o�tib uning shikastlanishiga olib kelishi mumkin. shu sababli transformatorlarda tashqi qisqa tutashuvlardan himoya o�rnatiladi. uning hayallash vaqti transformatordan keyingi elementlar himoyalarining hayallash vaqtlaridan katta qilib olinadi va rezerv himoya bo�lib hisoblanadi. bu himoya ichki qisqa tuashuvlarda ham asosiy himoyalar ishlamay qolganda ishlaydi. tashqi qisqa tutashuvlardan himoya maksimal tok himoyasi (mth) ko�rinishida bajariladi va ikki cho�lg�amli pasaytiruvchi transformatorning yuqori kuchlanish tomoniga o�rnatiladi. himoyaning ishga tushish toki. ihi=kz qo�i iish.max/kq, bu erda kz=1,1; kq=0,8; iish.max-maksimal ishchi tok; qo�y- umumiy yuklamaning o�z ishga tushish koeffitsienti. umumiy yuklamaning o�z ishga tushish koeffitsienti ko�i quyidagicha hisoblanadi: 1. himoya qilinayotgan transformatorga ulangan dvigatellarning ishga tushish toklarining yig�indisi topiladi ipe =ip.dv+ip.ng=kyu rdv/(1,73 udv.nomcos φ)+ kp.n sng/ (unt1,73) bu erda ip.dv – dvigatellar yurgizish toklarining yig’indisi; ip.ng – umumlashgan yuklama tarkibidagi dvigatellarning yurgizish toklarining yig’indisi; kyu – dvigatel yurgizish tokining …

3 / 7

tiladigan tomoniga keltirilgan qarshiligi xt=/(100st.nom) 5. elektrodvigatellarning yurgizish (o�z ishga tushish) toklarining yig�indisi iyu=u2/(1.73(x1dv+xt)) 6. elektrodvigatellarning yurgizish (o�z ishga tushish) koeffitsenti ko�i=iyuu2/((ing+idv.nom)u1) bu erda ing- yuklamaning nominal toki; idv.nom � dvigatellarning nominal toklarining yig�indisi. agar transformatorga ulangan elektrodvigatellarning quvvati maolum bo�lmasa qo�i=2.....3 olish mumkin. relening ishga tushish toki. iri=ksxihi/ki bu erda ksx- sxema koefffitsienti; kz - tt ning transformatsiya koeffitsienti . himoyaning hayallash vaqti. tg=tn max+dt, bu erda tn.max-transformatordan keyin o�rnatilgan qisqa tutashuvdan himoyalarning eng katta hayallash vaqti : dt - tanlash pog�onasi. tashqi qisqa tutashuv.lardan himoyaning sezgirlik koeffitsienti. ks= ir.min/iru , bu erda ir.min- minimal qisqa tutashuv toklari rejimida tok relesining cho�lg�amidan o�tadigan tok. ks ≤1,3 bo‘lishi kerak. 3.2.3. tok otsechkasi tok otsechkasining ishga tushish toki quyidagi shartlarga asosan olinadi: a/ transformatordan keyingi nuqtada qisqa tutashuv bo‘lganda ishlamasligi kerak ihi=k3 ik.max , /2.1/ bu erda, k3=1,2¸1,3-zahira koeffitsenti, ik.max-transformatordan keyingi nuqtadagi eng katta qisqa tutashuv toki. b/ transformator ulanayotganda hosil …

4 / 7

aytish koeffitsienti. relening ishga tushish toki iru = ihu / ki, bu erda ki- tt ning transformatsiya koeffitsienti. himoyaning hayallash vaqti t= tt+dt, bu erda tt-tashqi qisqa tutashuvlardan himoyaning hayallash vaqti; dt- tanlash pog�onasi. 30-rasmda keltirilgan quvvati 4000 kva gacha bo�lgan transformator rele himoyasining sxemasida tok otsechkasi ka1 va ka2 tok relari, tashqi qisqa tutashuvlardan himoya ka3 va ka4 tok relelari yordamida bajarilgan. o�ta yuklanishdan himoyani bajarish uchun faqat bitta ka5 tok relesidan foydalanilgan. 30-rasm. quvvati 4000 kva gacha bo�lgan transformator rele himoyasining sxemasi nazorat savollari transformatorlarda qanday shikastlanishlar sodir bo�lish mumkin? transformatorlarda qanday normal bo�lmagan rejimlarini bilasiz? transformatorlarda shikastlanishlardan qanday himoyalar o�rnatiladi? tashqi qisqa tutashuvlardan himoya qanday bajariladi va nima uchun xizmat qiladi? o�ta yuklanishlardan himoya qanday bajariladi va nima uchun xizmat qiladi? transformatorlarning asosiy va rezerv himoyalari. tashqi qisqa tutashuvdan himoya qanday hisoblanadi? nima uchun tashqi qisqa tutashuvdan himoyaning hayallash vaqti o�ta yuklanishidan himoyaning hayallash vaqtidan kichik bo�ladi? …
