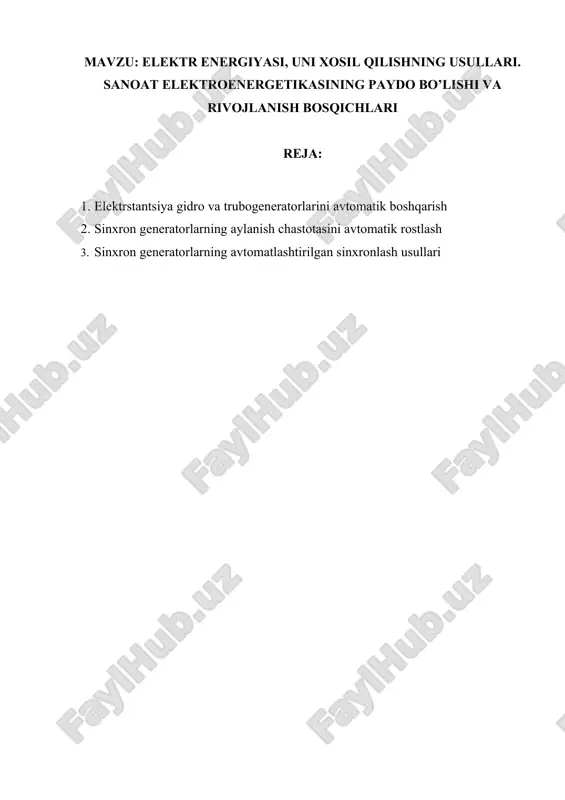

mavzu: elektr energiyasi, uni xosil qilishning usullari. sanoat elektroenergetikasining paydo bo’lishi va rivojlanish bosqichlari reja: 1. elektrstantsiya gidro va trubogeneratorlarini avtomatik boshqarish 2. sinxron generatorlarning aylanish chastotasini avtomatik rostlash 3. sinxron generatorlarning avtomatlashtirilgan sinxronlash usullari elektrenergetikasi tizimining ish jarayonini boshqarish energotizimni dispetcherlik (d) avtomatik boshqaruvi bilan amalga oshiriladi. avtomatlashtirilgan boshqaruv boshqarilayotgan elektroenergetik ob`ektlar, ularning ish xolatlari, ish rejimlari, texnologik rejim parametrlari va turli avariya xolatlarini keltirib chiqaruvchi negativ ta`sirlarni o’lchash, qayta ishlash va taxlil etish asosida amalga oshiriladi. 2.1-rasmda elektrenergiyasi ishlab chiqarish jarayonini avtomatlashtirilgan dispetcherlik boshqaruvini funktsional sxemasi keltirilgan. boshqarilayotgan elektroenergetik ob`ektlarni (beo) texnologik rejim parametrlari birlamchi o’lchovchi o’zgartirgichlar (bo’o’u) bilan o’lchanadi va elektr signallar ko’rinishida avtomatik boshqaruv qurilmalariga (abq) uzatiladi. beo larga turli negativ ta`sirlar (qisqa tutashuvlar, quvvat balanslarini buzilishi va boshqalar) esa negativ ta`sirlarni birlamchi o’lchovchi o’zgartirgichlari bo’o’z bilan qayd etiladi va elektr signallar ko’rinishida yuqori chastotali aloqa kanallari bo’yicha avtomatik axborot qurilmalariga (aaq) uzatiladi. aaq lardan elektr …

2 / 16

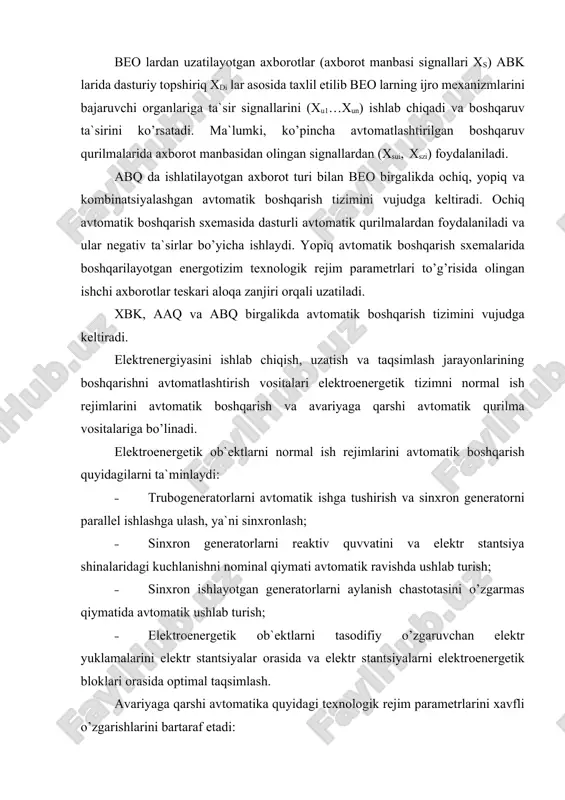

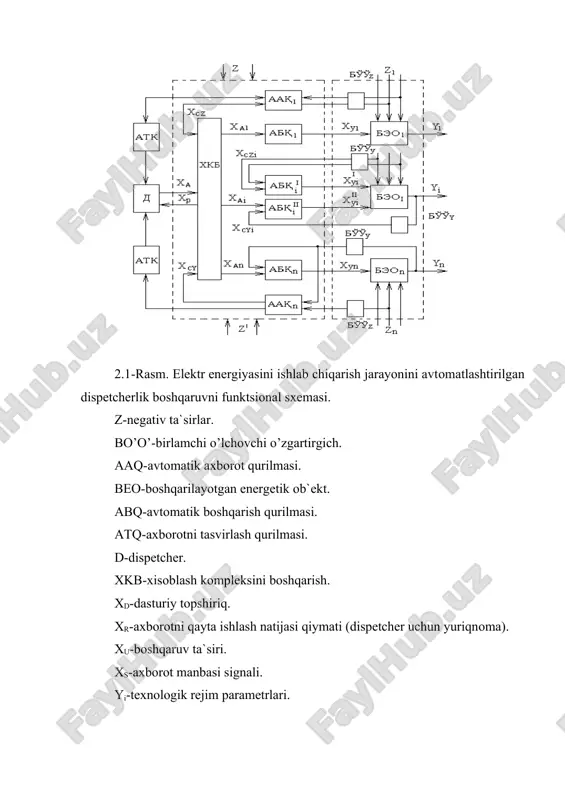

rot qurilmasi. beo-boshqarilayotgan energetik ob`ekt. abq-avtomatik boshqarish qurilmasi. atq-axborotni tasvirlash qurilmasi. d-dispetcher. xkb-xisoblash kompleksini boshqarish. xd-dasturiy topshiriq. xr-axborotni qayta ishlash natijasi qiymati (dispetcher uchun yuriqnoma). xu-boshqaruv ta`siri. xs-axborot manbasi signali. yi-texnologik rejim parametrlari. beo lardan uzatilayotgan axborotlar (axborot manbasi signallari xs) abk larida dasturiy topshiriq xdi lar asosida taxlil etilib beo larning ijro mexanizmlarini bajaruvchi organlariga ta`sir signallarini (xu1…xun) ishlab chiqadi va boshqaruv ta`sirini ko’rsatadi. ma`lumki, ko’pincha avtomatlashtirilgan boshqaruv qurilmalarida axborot manbasidan olingan signallardan (xsui, xszi) foydalaniladi. abq da ishlatilayotgan axborot turi bilan beo birgalikda ochiq, yopiq va kombinatsiyalashgan avtomatik boshqarish tizimini vujudga keltiradi. ochiq avtomatik boshqarish sxemasida dasturli avtomatik qurilmalardan foydalaniladi va ular negativ ta`sirlar bo’yicha ishlaydi. yopiq avtomatik boshqarish sxemalarida boshqarilayotgan energotizim texnologik rejim parametrlari to’g’risida olingan ishchi axborotlar teskari aloqa zanjiri orqali uzatiladi. xbk, aaq va abq birgalikda avtomatik boshqarish tizimini vujudga keltiradi. elektrenergiyasini ishlab chiqish, uzatish va taqsimlash jarayonlarining boshqarishni avtomatlashtirish vositalari elektroenergetik tizimni normal ish …

3 / 16

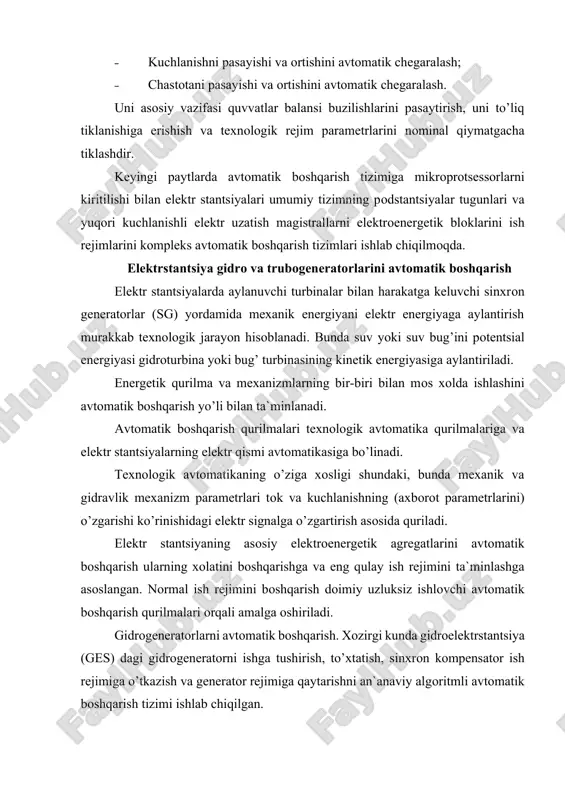

k ob`ektlarni tasodifiy o’zgaruvchan elektr yuklamalarini elektr stantsiyalar orasida va elektr stantsiyalarni elektroenergetik bloklari orasida optimal taqsimlash. avariyaga qarshi avtomatika quyidagi texnologik rejim parametrlarini xavfli o’zgarishlarini bartaraf etadi: · kuchlanishni pasayishi va ortishini avtomatik chegaralash; · chastotani pasayishi va ortishini avtomatik chegaralash. uni asosiy vazifasi quvvatlar balansi buzilishlarini pasaytirish, uni to’liq tiklanishiga erishish va texnologik rejim parametrlarini nominal qiymatgacha tiklashdir. keyingi paytlarda avtomatik boshqarish tizimiga mikroprotsessorlarni kiritilishi bilan elektr stantsiyalari umumiy tizimning podstantsiyalar tugunlari va yuqori kuchlanishli elektr uzatish magistrallarni elektroenergetik bloklarini ish rejimlarini kompleks avtomatik boshqarish tizimlari ishlab chiqilmoqda. elektrstantsiya gidro va trubogeneratorlarini avtomatik boshqarish elektr stantsiyalarda aylanuvchi turbinalar bilan harakatga keluvchi sinxron generatorlar (sg) yordamida mexanik energiyani elektr energiyaga aylantirish murakkab texnologik jarayon hisoblanadi. bunda suv yoki suv bug’ini potentsial energiyasi gidroturbina yoki bug’ turbinasining kinetik energiyasiga aylantiriladi. energetik qurilma va mexanizmlarning bir-biri bilan mos xolda ishlashini avtomatik boshqarish yo’li bilan ta`minlanadi. avtomatik boshqarish qurilmalari texnologik avtomatika qurilmalariga …

4 / 16

di. gidrogeneratorlarni avtomatik boshqarish. xozirgi kunda gidroelektrstantsiya (ges) dagi gidrogeneratorni ishga tushirish, to’xtatish, sinxron kompensator ish rejimiga o’tkazish va generator rejimiga qaytarishni an`anaviy algoritmli avtomatik boshqarish tizimi ishlab chiqilgan. avtomatik qurilma gidrogeneratorning xolatini o’zgarishi bilan bog’liq texnologik jarayonlarni avtomatik boshqarishni to’la ta`minlaydi va quyidagi operatsiyalarni bajaradi: · gidrogeneratorni ishga tushirishga tayyorligini, uning ishga yaroqliligini va sozligini nazorat qilish; · sinxron generatorning stator chulg’amini sovutish; · sg ning podshipniklaridagi moyni sovutish; · moy bilan ta`minlash qurilmasidagi bosimni nazorat qilish; · sg ni aniq avtomatik sinxronlash va o’z-o’zini sinxronlash usullari bilan normal yoki tezkor ishga tushirish va o’chirish; · sg ni sinxron kompensator rejimiga o’tkazish va aksincha sinxron kompensator rejimidan generator rejimiga o’tkazish hamda ishga tushirish; · normal va avariya xolatida gidroagregatni to’xtatish. gidroagregat xolatini boshqarish signallari integral mantiqiy elementlardan tuzilgan mantiqiy sxemalar yoki elektromexanik relelar yordamida ta`minlanadi. gidrogeneratorning avtomatik ishga tushirishni soddalashtirilgan rele-kontaktli sxemasi 2.2-rasmda keltirilgan. bunda normal yoki tezkor ishga …

5 / 16

o1.2 va ro2.2 relelari orqali) harakatga keladi. gidrotexnik qurilma zatvorini ochish yuritmasi ro3.1 kontakt orqali harakatga keladi. turbinaning to’g’rilash apparatini ochilishini chegaralovchi qurilma yuritmasi ro3.2 kontakt orqali ishga tushadi. kontakt ro3.3 orqali ishga tushirishning boshlang’ich komanda beruvchi rele (ro4) ning qo’zg’atish zanjiri ulanadi. aylanish chastotasi kuchlanish relesi (rn) orqali nazorat qilinadi. aylanish chastotasi nominal chastotaning 95% miqdoriga teng bo’lganda sg ni qo’zg’atish chulg’ami ulanadi, hamda maydonni so’ndirish avtomati (msa) ulanadi. generatorda eyuk paydo bo’lgandan keyin generatorning aniq avtomatik sinxronlash qurilmasi (aas) ulanadi. avtomatik sinxronlash sharoiti yuzaga kelganda kontakt ass orqali rele ro9 ulanadi va sinxron generator (sg) uzgichi (v) ni ulaydi. turbogeneratorni avtomatik boshqarish. zamonaviy issiqlik elektrstantsiya (ies) parogenerator, turbina, elektrogenerator, transformator energobloklaridan tuzilgan. ishga tushirish vaqti va yuklamani yig’ish ikkita omil, ya`ni turbinaning ishchi va par o’tkazish qismlarining sekin-asta va uzluksiz qizishi va uning konstruktiv qismlarini harakatga bog’liq chiziqli kengayishi bo’yicha aniqlanadi. turboagregatning ishga tushirish jarayoni-harakatga keltirish oldi qizdirish, …
