1 / 11

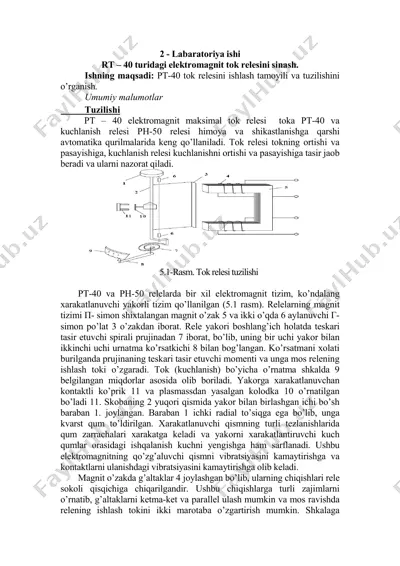

2 - labaratoriya ishi rt – 40 turidagi elektromagnit tok relesini sinash. ishning maqsadi: pt-40 tok relesini ishlash tamoyili va tuzilishini o’rganish. umumiy malumotlar tuzilishi pt – 40 elektromagnit maksimal tok relesi toka pt-40 va kuchlanish relesi ph-50 relesi himoya va shikastlanishga qarshi avtomatika qurilmalarida keng qo’llaniladi. tok relesi tokning ortishi va pasayishiga, kuchlanish relesi kuchlanishni ortishi va pasayishiga tasir jaob beradi va ularni nazorat qiladi. 5.1-rasm.tok relesi tuzilishi pt-40 va ph-50 relelarda bir xil elektromagnit tizim, ko’ndalang xarakatlanuvchi yakorli tizim qo’llanilgan (5.1 rasm). relelarning magnit tizimi п- simon shixtalangan magnit o’zak 5 va ikki o’qda 6 aylanuvchi г- simon po’lat 3 o’zakdan iborat. rele yakori boshlang’ich holatda teskari tasir etuvchi spirali prujinadan 7 iborat, bo’lib, uning bir uchi yakor bilan ikkinchi uchi urnatma ko’rsatkichi 8 bilan bog’langan. ko’rsatmani xolati burilganda prujinaning teskari tasir etuvchi momenti va unga mos relening ishlash toki o’zgaradi. tok (kuchlanish) bo’yicha o’rnatma shkalda 9 belgilangan …

2 / 11

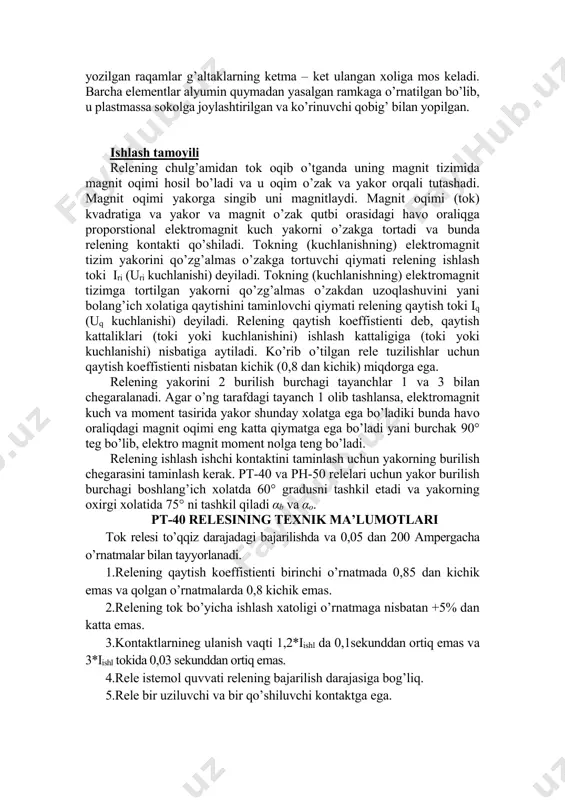

. shkalaga yozilgan raqamlar g’altaklarning ketma – ket ulangan xoliga mos keladi. barcha elementlar alyumin quymadan yasalgan ramkaga o’rnatilgan bo’lib, u plastmassa sokolga joylashtirilgan va ko’rinuvchi qobig’ bilan yopilgan. ishlash tamoyili relening chulg’amidan tok oqib o’tganda uning magnit tizimida magnit oqimi hosil bo’ladi va u oqim o’zak va yakor orqali tutashadi. magnit oqimi yakorga singib uni magnitlaydi. magnit oqimi (tok) kvadratiga va yakor va magnit o’zak qutbi orasidagi havo oraliqga proporstional elektromagnit kuch yakorni o’zakga tortadi va bunda relening kontakti qo’shiladi. tokning (kuchlanishning) elektromagnit tizim yakorini qo’zg’almas o’zakga tortuvchi qiymati relening ishlash toki iri (uri kuchlanishi) deyiladi. tokning (kuchlanishning) elektromagnit tizimga tortilgan yakorni qo’zg’almas o’zakdan uzoqlashuvini yani bolang’ich xolatiga qaytishini taminlovchi qiymati relening qaytish toki iq (uq kuchlanishi) deyiladi. relening qaytish koeffistienti deb, qaytish kattaliklari (toki yoki kuchlanishini) ishlash kattaligiga (toki yoki kuchlanishi) nisbatiga aytiladi. ko’rib o’tilgan rele tuzilishlar uchun qaytish koeffistienti nisbatan kichik (0,8 dan kichik) miqdorga ega. relening …

3 / 11

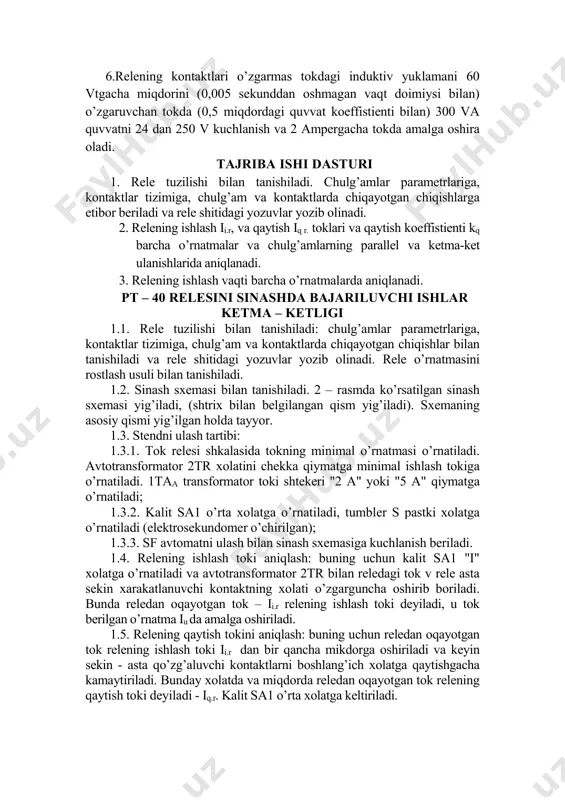

0,85 dan kichik emas va qolgan o’rnatmalarda 0,8 kichik emas. 2.relening tok bo’yicha ishlash xatoligi o’rnatmaga nisbatan +5% dan katta emas. 3.kontaktlarnineg ulanish vaqti 1,2*iishl da 0,1sekunddan ortiq emas va 3*iishl tokida 0,03 sekunddan ortiq emas. 4.rele istemol quvvati relening bajarilish darajasiga bog’liq. 5.rele bir uziluvchi va bir qo’shiluvchi kontaktga ega. 6.relening kontaktlari o’zgarmas tokdagi induktiv yuklamani 60 vtgacha miqdorini (0,005 sekunddan oshmagan vaqt doimiysi bilan) o’zgaruvchan tokda (0,5 miqdordagi quvvat koeffistienti bilan) 300 va quvvatni 24 dan 250 v kuchlanish va 2 ampergacha tokda amalga oshira oladi. tajriba ishi dasturi 1. rele tuzilishi bilan tanishiladi. chulg’amlar parametrlariga, kontaktlar tizimiga, chulg’am va kontaktlarda chiqayotgan chiqishlarga etibor beriladi va rele shitidagi yozuvlar yozib olinadi. 2. relening ishlash ii.r, va qaytish iq r. toklari va qaytish koeffistienti kq barcha o’rnatmalar va chulg’amlarning parallel va ketma-ket ulanishlarida aniqlanadi. 3. relening ishlash vaqti barcha o’rnatmalarda aniqlanadi. pt – 40 relesini sinashda bajariluvchi ishlar ketma …

4 / 11

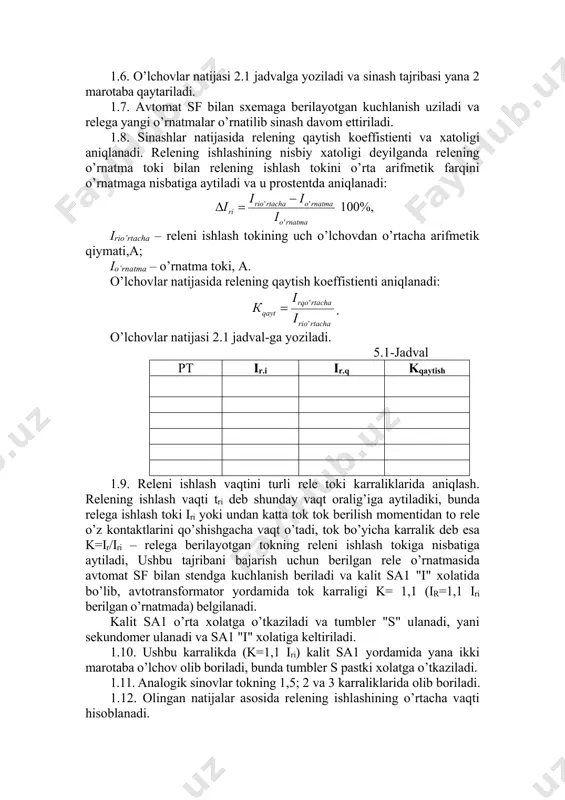

nish beriladi. 1.4. relening ishlash toki aniqlash: buning uchun kalit sa1 "i" xolatga o’rnatiladi va avtotransformator 2tr bilan reledagi tok v rele asta sekin xarakatlanuvchi kontaktning xolati o’zgarguncha oshirib boriladi. bunda reledan oqayotgan tok – ii.r relening ishlash toki deyiladi, u tok berilgan o’rnatma iuda amalga oshiriladi. 1.5. relening qaytish tokini aniqlash: buning uchun reledan oqayotgan tok relening ishlash toki ii.r dan bir qancha mikdorga oshiriladi va keyin sekin - asta qo’zg’aluvchi kontaktlarni boshlang’ich xolatga qaytishgacha kamaytiriladi. bunday xolatda va miqdorda reledan oqayotgan tok relening qaytish toki deyiladi - iq.r. kalit sa1 o’rta xolatga keltiriladi. 1.6. o’lchovlar natijasi 2.1 jadvalga yoziladi va sinash tajribasi yana 2 marotaba qaytariladi. 1.7. avtomat sf bilan sxemaga berilayotgan kuchlanish uziladi va relega yangi o’rnatmalar o’rnatilib sinash davom ettiriladi. 1.8. sinashlar natijasida relening qaytish koeffistienti va xatoligi aniqlanadi. relening ishlashining nisbiy xatoligi deyilganda relening o’rnatma toki bilan relening ishlash tokini o’rta arifmetik farqini o’rnatmaga nisbatiga …

5 / 11

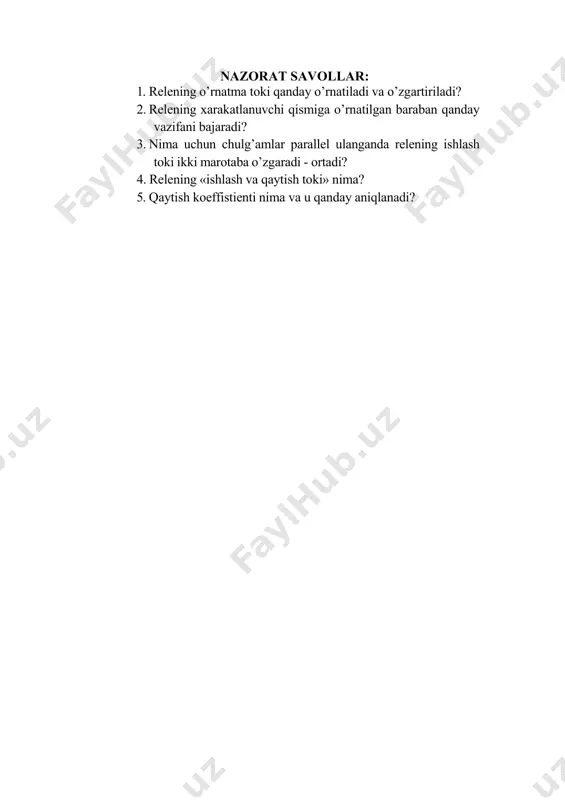

chlanish beriladi va kalit sa1 "i" xolatida bo’lib, avtotransformator yordamida tok karraligi k= 1,1 (ir=1,1 iri berilgan o’rnatmada) belgilanadi. kalit sa1 o’rta xolatga o’tkaziladi va tumbler "s" ulanadi, yani sekundomer ulanadi va sa1 "i" xolatiga keltiriladi. 1.10. ushbu karralikda (k=1,1 iri) kalit sa1 yordamida yana ikki marotaba o’lchov olib boriladi, bunda tumbler s pastki xolatga o’tkaziladi. 1.11. analogik sinovlar tokning 1,5; 2 va 3 karraliklarida olib boriladi. 1.12. olingan natijalar asosida relening ishlashining o’rtacha vaqti hisoblanadi. nazorat savollar: 1. relening o’rnatma toki qanday o’rnatiladi va o’zgartiriladi? 2. relening xarakatlanuvchi qismiga o’rnatilgan baraban qanday vazifani bajaradi? 3. nima uchun chulg’amlar parallel ulanganda relening ishlash toki ikki marotaba o’zgaradi - ortadi? 4. relening «ishlash va qaytish toki» nima? 5. qaytish koeffistienti nima va u qanday aniqlanadi? 1-mashq. rn – 50 elektromagnit kuchlanish relesini sinash. ishdan maqsad. rn-50 turidagi elektromagnit tok relelarning ish printsipi va konstruktsiyasini o‘rganish. kuchlanish relesi rn-50 tuzilishining o‘ziga хos …
