1 / 21

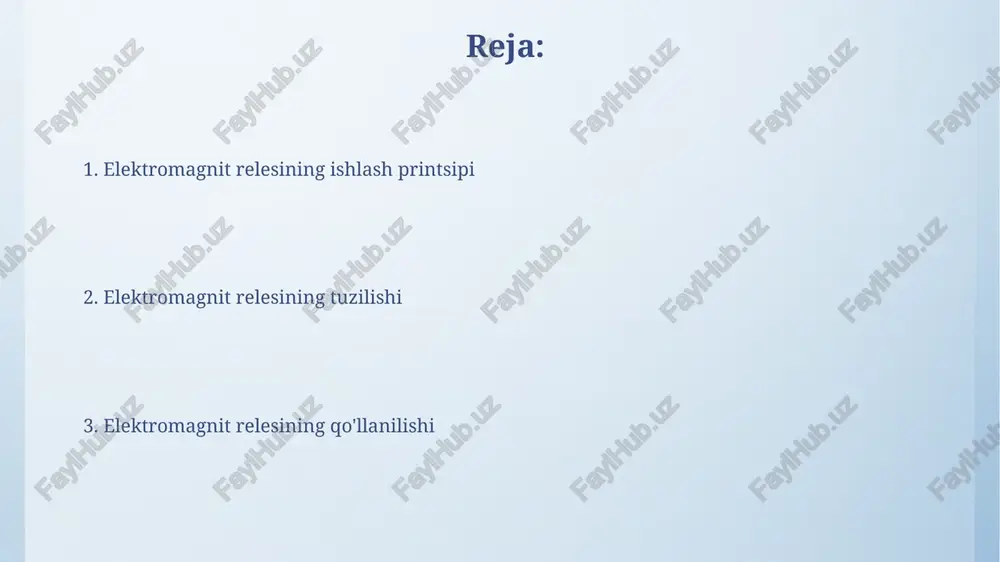

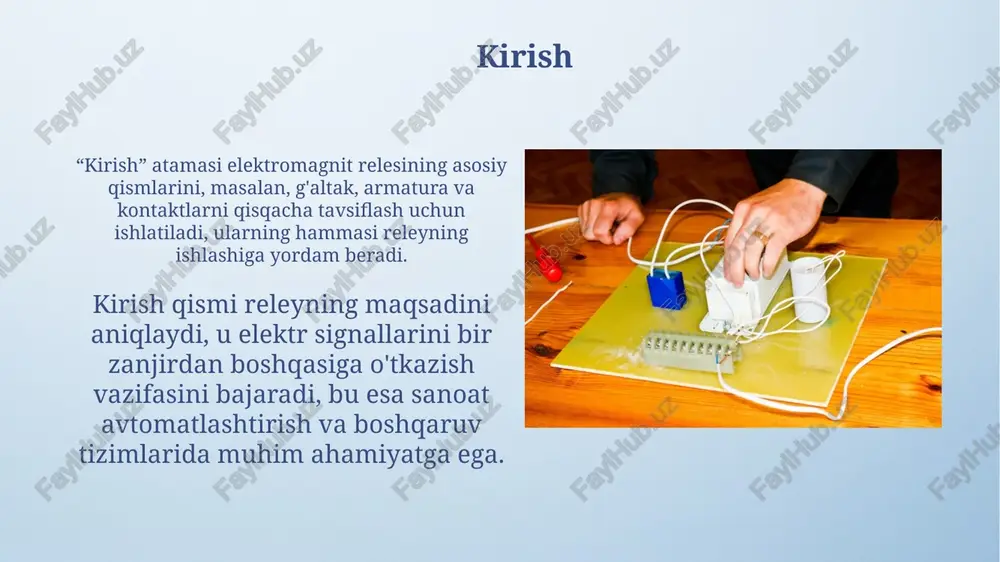

powerpoint presentation elektromagnit releni ishlash prinsipi va uning tuzilishi choriyev shaxzodbek 1. elektromagnit relesining ishlash printsipi 2. elektromagnit relesining tuzilishi 3. elektromagnit relesining qo'llanilishi reja: kirish “kirish” atamasi elektromagnit relesining asosiy qismlarini, masalan, g'altak, armatura va kontaktlarni qisqacha tavsiflash uchun ishlatiladi, ularning hammasi releyning ishlashiga yordam beradi. kirish qismi releyning maqsadini aniqlaydi, u elektr signallarini bir zanjirdan boshqasiga o'tkazish vazifasini bajaradi, bu esa sanoat avtomatlashtirish va boshqaruv tizimlarida muhim ahamiyatga ega. elektromagnit releyning ta'rifi elektromagnit reley – bu elektr tokining mavjudligi yoki yo'qligiga qarab, bir yoki bir nechta kontakt zanjirini ulash yoki uzish uchun ishlatiladigan elektromexanik kalit. rele kuchlanish, tok yoki quvvat kabi kirish signalini qabul qiladi. releyning ishlash prinsipi elektromagnit maydon hosil qilishga asoslangan. g'altakdan o'tadigan tok magnit maydon hosil qiladi, bu esa temir o'zakni tortib oladi va mexanik harakat orqali kontaktlarni o'zgartiradi, 10 dan 50 ms gacha vaqt ichida. elektromagnit releyning asosiy qismlari g'altak (coil) magnit maydon hosil …

2 / 21

ichning ko'p qatlamli spiral shaklida o'ralgan qismi bo'lib, undagi tok magnit maydon hosil qiladi, bu rele ning asosiy ish qismidir. o'rash qarshiligi (r) simning uzunligi va materialiga bog'liq bo'lib, odatda om (ω) larda o'lchanadi, indüktans (l) esa genri (h) larda o'lchanib, magnit maydonni saqlash qobiliyatini ko'rsatadi. yakorni “yakorni” elektromagnit o'rni yuragini tashkil etadi, bu temir yoki ferromagnit materialdan yasalgan mexanik harakatlanuvchi qism bo'lib, magnit maydon ta'sirida aylanadi. armatura, odatda, qutb yuzasi bilan havo bo'shlig'ini kamaytirish uchun mo'ljallangan shaklga ega, bu esa elektromagnit kuchning maksimal uzatilishini ta'minlaydi, optimal ishlashni yaratadi. kontaktlar kontaktlar, elektromagnit reledagi muhim komponentlar boʻlib, ularning asosiy vazifasi elektr zanjirini ulash yoki uzish, shu orqali qurilmaning ishlash tartibini boshqarishdan iborat. rele kontaktlari odatda ikki turga boʻlinadi: normal holatda ochiq (no) kontaktlar va normal holatda yopiq (nc) kontaktlar, ular zanjirning turli holatlarida ishlashini taʼminlaydi. relening turlari qutbli reledan foydalanish qutblangan magnit maydonlariga asoslangan boʻlib, kichik oqim oʻzgarishlari sezgirlikni oshirib, yuqori …

3 / 21

yordamida 220v ac yukni yoqish mumkin. relelar sanoat avtomatlashtirish tizimlarida motorlarni, klapanlarni va nasoslarni masofadan turib boshqarish uchun ishlatiladi, bunda har bir rele mustaqil boshqaruv elementini ta'minlaydi. parametrlar va xarakteristikalar ishlash kuchlanishi kontaktlarni ulash uchun zarur bo'lgan minimal kuchlanish bo'lib, odatda 5v dan 48v gacha bo'lib, kontaktlarning ishonchli ulanishini ta'minlaydi. o'tkazish oqimi kontaktlar orqali o'tishi mumkin bo'lgan maksimal oqim bo'lib, odatda 5a dan 30a gacha bo'lib, kontaktlarning shikastlanishiga yo'l qo'ymaydi. xulosa elektromagnit reledan foydalanish afzalliklari 1 kv dan yuqori bo'lgan kuchlanishli yuqori quvvatli zanjirlarni past kuchlanishli boshqaruv sxemalari bilan xavfsiz boshqarish imkonini beradi. relelar 100 mikrosaniyadan bir necha millisekundgacha bo'lgan o'tish vaqtlari bilan sodda on/off nazoratini ta'minlaydi, bu ularni tezkor javob berish muhim bo'lgan ilovalar uchun mos qiladi. e'tiboringiz uchun rahmat image4.png image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.jpg image12.jpg image13.jpg image14.jpg image15.jpg image16.jpg image17.jpg image3.jpeg

4 / 21

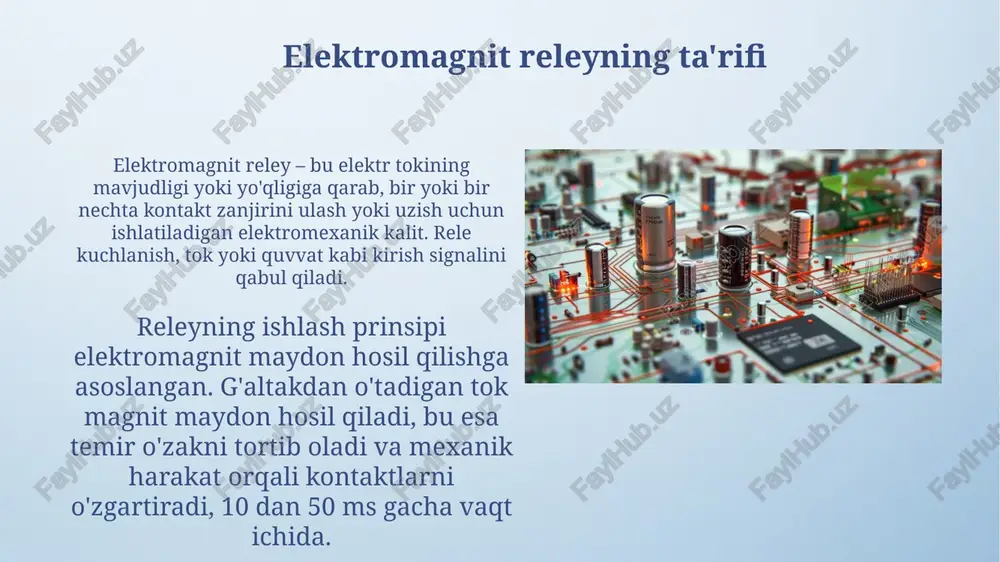

elektromagnit relesi ishlash prinsipi va uning tuzilishi - Page 4

5 / 21

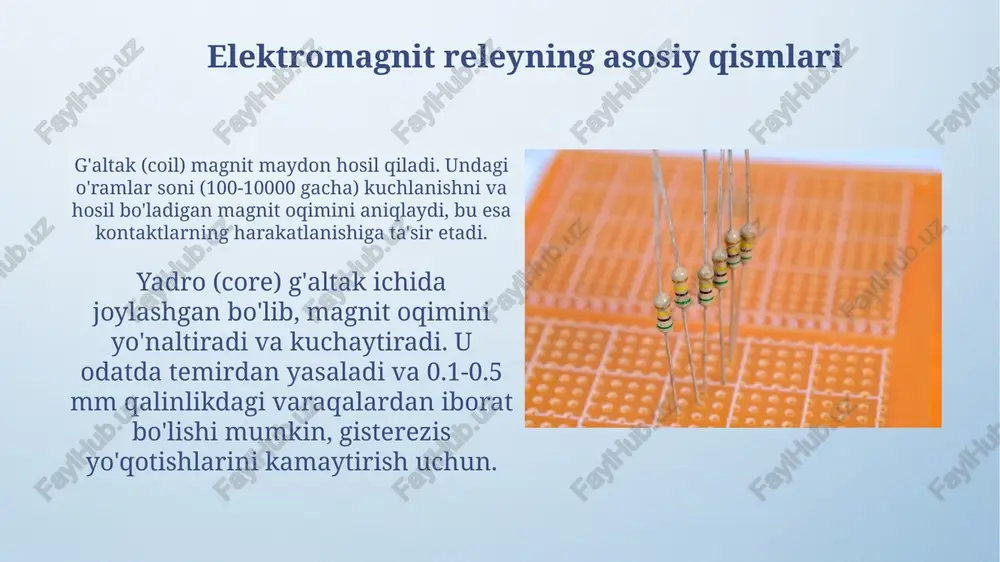

elektromagnit relesi ishlash prinsipi va uning tuzilishi - Page 5
