1 / 13

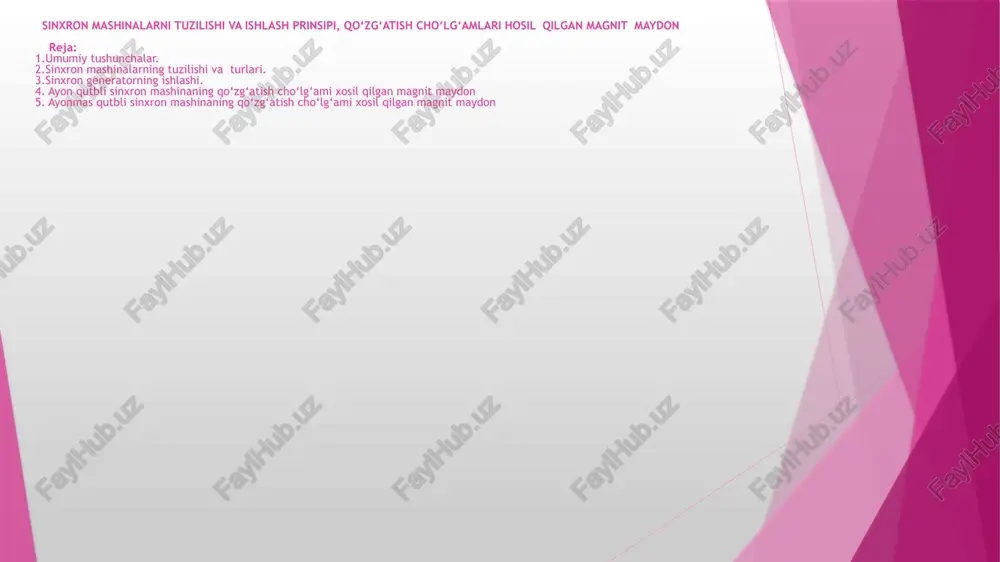

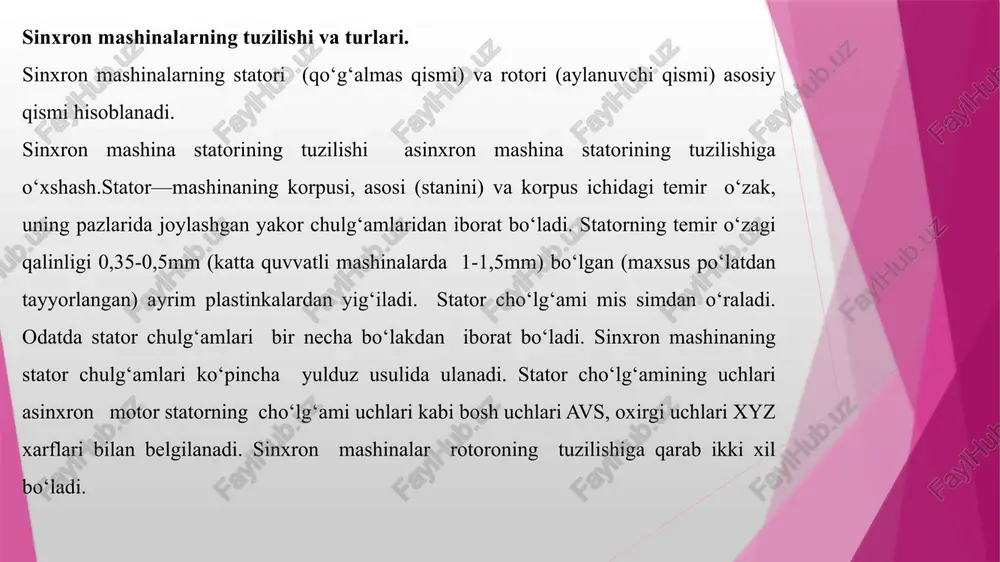

sinxron mashinalarni tuzilishi va ishlash prinsipi, qo‘zg‘atish cho‘lg‘amlari hosil qilgan magnit maydon reja: 1.umumiy tushunchalar. 2.sinxron mashinalarning tuzilishi va turlari. 3.sinxron generatorning ishlashi. 4. ayon qutbli sinxron mashinaning qo‘zg‘atish cho‘lg‘ami xosil qilgan magnit maydon 5. ayonmas qutbli sinxron mashinaning qo‘zg‘atish cho‘lg‘ami xosil qilgan magnit maydon sinxron mashinalarni tuzilishi va ishlash prinsipi, qo‘zg‘atish cho‘lg‘amlari hosil qilgan magnit maydon reja: 1.umumiy tushunchalar. 2.sinxron mashinalarning tuzilishi va turlari. 3.sinxron generatorning ishlashi. 4. ayon qutbli sinxron mashinaning qo‘zg‘atish cho‘lg‘ami xosil qilgan magnit maydon 5. ayonmas qutbli sinxron mashinaning qo‘zg‘atish cho‘lg‘ami xosil qilgan magnit maydon sinxron mashinalarning tuzilishi va turlari. sinxron mashinalarning statori (qo‘g‘almas qismi) va rotori (aylanuvchi qismi) asosiy qismi hisoblanadi. sinxron mashina statorining tuzilishi asinxron mashina statorining tuzilishiga o‘xshash.stator—mashinaning korpusi, asosi (stanini) va korpus ichidagi temir o‘zak, uning pazlarida joylashgan yakor chulg‘amlaridan iborat bo‘ladi. statorning temir o‘zagi qalinligi 0,35-0,5mm (katta quvvatli mashinalarda 1-1,5mm) bo‘lgan (maxsus po‘latdan tayyorlangan) ayrim plastinkalardan yig‘iladi. stator cho‘lg‘ami mis …

2 / 13

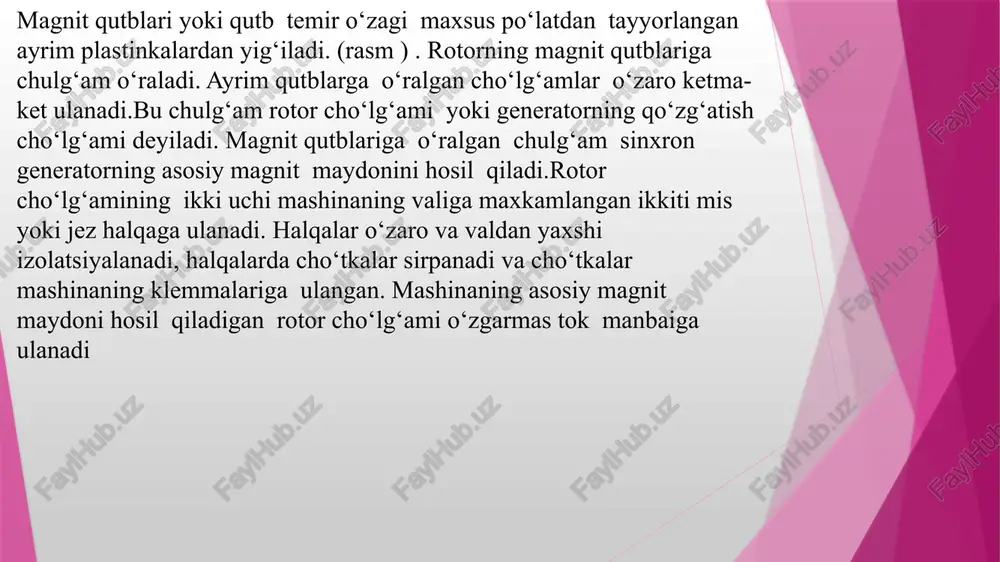

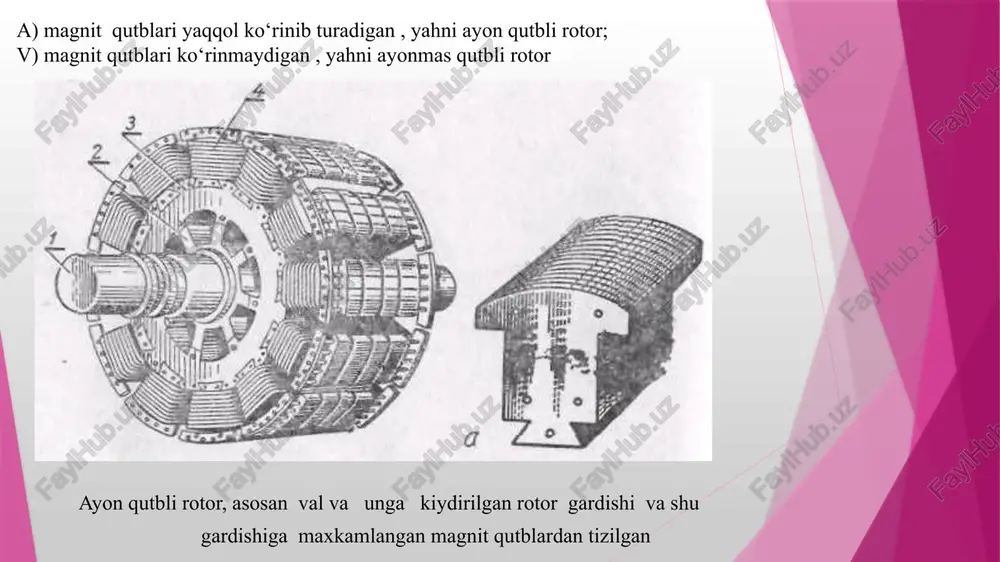

s po‘latdan tayyorlangan ayrim plastinkalardan yig‘iladi. (rasm ) . rotorning magnit qutblariga chulg‘am o‘raladi. ayrim qutblarga o‘ralgan cho‘lg‘amlar o‘zaro ketma-ket ulanadi.bu chulg‘am rotor cho‘lg‘ami yoki generatorning qo‘zg‘atish cho‘lg‘ami deyiladi. magnit qutblariga o‘ralgan chulg‘am sinxron generatorning asosiy magnit maydonini hosil qiladi.rotor cho‘lg‘amining ikki uchi mashinaning valiga maxkamlangan ikkiti mis yoki jez halqaga ulanadi. halqalar o‘zaro va valdan yaxshi izolatsiyalanadi, halqalarda cho‘tkalar sirpanadi va cho‘tkalar mashinaning klemmalariga ulangan. mashinaning asosiy magnit maydoni hosil qiladigan rotor cho‘lg‘ami o‘zgarmas tok manbaiga ulanadi genertorlarning turli xil birlamchi yuritgichlar (motorlar) xarakatga keltiradi. birlamchi motorlar sifatida bug‘ turbinasi, gidro turbina, ichidan yonar dvigatellar (dizel yoki lokomobillar) ishlatiladi. bug‘ turbinalar yordamida xarakatga keltiriladigan generatorlar turbogeneratorlar, gidroturbina yordaida xarakatga keltirilsa, gidrogenerator deyiladi. bulardan tashqari dizelh – generatorlar ham keng ishlatiladi. turli generatorlar o‘zaro faqat tuzilishi bilan farq qiladi. gidroelekrstansiyalarda ayon qutbli sinxron generatorlar-gidrogeneratorlar o‘rnatiladi va ular gidroturbina yordamida xarakatga keltiriladi. gidroturbinaning aylanish tezligi uncha katta bo‘lmaydi n=60÷500 ayl/min. stator …

3 / 13

cho‘lg‘ami xosil qilgan magnit maydonning qutb bo‘linmasi bo‘ylab tarqalishi 32-2 rasmda keltirilgan. rasmdagi 1 – chiziq qo‘zg‘atish cho‘lg‘amining magnit maydon induksiyasini bf yakorning yuzasida tarqalishini ko‘rsatadi. maydon induksiyasini qutb bo‘linmasi davomida sinusoidal ko‘rinishda tarqalishini tahminlash uchun mashinani ishlab chiqarishda kerakli konstruktiv tadbirlar bajarilishi xaqida o‘tgan mavzularda aytib o‘tilgan edi. lekin maydon induksiyasini to‘la sinusoidal ko‘rinishda tarqalishini tahminlash ancha murakkab. shuning uchun qo‘zg‘atish cho‘lg‘amining magnit maydonini birinchi asosiy va yuqori tartibli garmonikalarga yoziladi. bu garmonikalar yakor cho‘lg‘amida asosiy garmonikadan tashqari e.yu.k. ning yuqori tartibli garmonikalarini induksiyalaydi. avtonom ishlayotgan sinxron generatorning asosiy tavsiflari. reja: 1.sinxron generatorning ish xossalari va uning tavsiflari. 2.yuksiz ishlash simmetrik kiska tutashuv yuklanish tashki va rostlash tavsiflari. 3. sinxron mashinaning sinxronlovchi quvvati va momenti. 4. sinxron generatorlarni paralel ishlashga ulash sinxron generatorning elektromagnit momenti sinxron mashina generator sifatida ishlaganda tashqi zanjirga p2=muicos ga aktiv kuvvatni beradi. bundan tashqari stator cho‘lg‘amidan yuk toki okib o‘tganda uning aktiv qarshiligida quvvatning …

4 / 13

oni bilan mashinaning magnit maydoni orasidagi burchakni o‘zgartiradi, lekin uning sinxron tezligi o‘zgarmaydi. bu xolni mashinaning soddalashtirilgan vektorlar diagrammasini qurish bilan asoslaymiz. buning uchun ut kuchlanish vektorini biror tomonga, masalan , o nuqtasidan ordinata o‘qi bo‘yicha pastga yo‘natirib chizamiz.(174 rasm). bu kuchlaninsh yakorda mashinaning asosiy magnit oqimi hosil qiladigan e.yu.k. e0 ning bir qismi u’ bilan muvozanatlashadi. u’ vektori tarmoq kuchlanishi vektoriga teng va unga nisbatan qarama-qarshi tomonga yo‘nalgan holda chiziladi. agar cho‘lg‘amning aktiv qarshiligidagi kuchlanishning pasayishini etiborga olinmasa, generatorning e.yu.k.si tarmok kuchlanishi u’ hamda cho‘lg‘amning (xc) induktiv qarshiligiga proporsional kuchlanish pasayishi bilan to‘la muvozanatlashadi. yahni, hosil bo‘ladi. ilgari aytilganidek birlamchi motor sinxron generatoriga p1 quvvatni beradi. bu quvvatning bir qismi mashinada mexanik isrofga pmex magnit isrofga pmag hamda qo‘zg‘atish zanjiridangi isrofga pqo‘z sarflanadi. qolgan quvvat yahni elektromagnit quvvat mashinaning magnit maydoni vositasida statorga uzatiladi. stator cho‘lg‘amida yuk toki o‘tganda quvvatning bir qismi unda elektr isrofga pe1 sarflanadi. generatordan olinadigan …

5 / 13

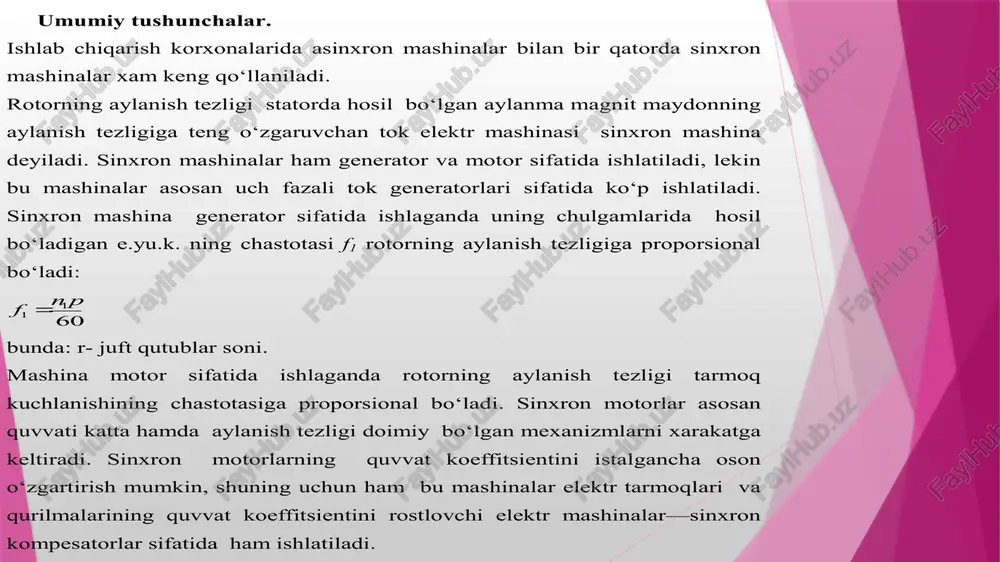

maydonning aylanish tezligiga teng o‘zgaruvchan tok elektr mashinasi sinxron mashina deyiladi. sinxron mashinalar ham generator va motor sifatida ishlatiladi, lekin bu mashinalar asosan uch fazali tok generatorlari sifatida ko‘p ishlatiladi. sinxron mashina generator sifatida ishlaganda uning chulgamlarida hosil bo‘ladigan e.yu.k. ning chastotasi f 1 rotorning aylanish tezligiga proporsional bo‘ladi: 60 1 1 pn f bunda: r- juft qutublar soni. mashina motor sifatida ishlaganda rotorning aylanish tezligi tarmoq kuchlanishining chastotasiga proporsional bo‘ladi. sinxron motorlar asosan quvvati katta hamda aylanish tezligi doimiy bo‘lgan mexanizmlarni xarakatga keltiradi. sinxron motorlarning quvvat koeffitsientini istalgancha oson o‘zgartirish mumkin, shuning uchun ham bu mashinalar elektr tarmoqlari va qurilmalarining quvvat koeffitsientini rostlovchi elektr mashinalar—sinxron kompesatorlar sifatida ham ishlatiladi. sinxron generatorning ishlashi. sinxron generatorning ishlashi elektomagnit induksiya qonuniga asoslangan.generator ishlashi uchun kuchli magnit maydoni hosil qilinadi, buning uchun rotor cho‘lg‘ami o‘zgarmas tok manbaiga ulanadi. generator ishlash uchun uning rotori birlamchi motor yordamida aylantiriladi. rotor aylantirilganda magnit maydoninng kuch chiziqlari …
