1 / 96

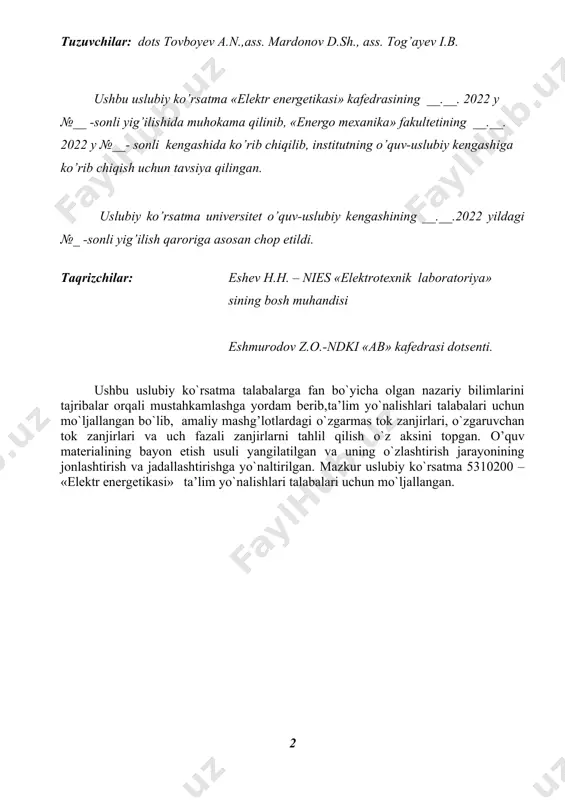

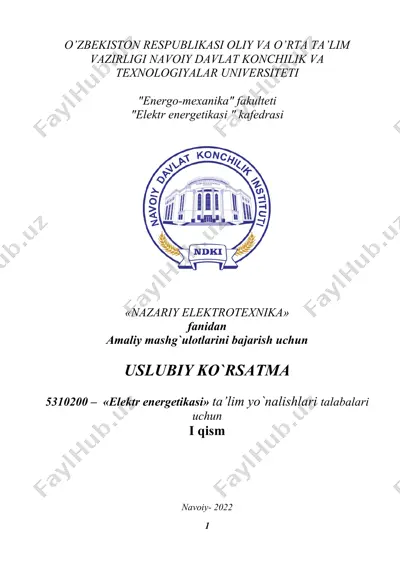

o’zbekiston respublikasi oliy va o’rta ta’lim vazirligi navoiy davlat konchilik va texnologiyalar universiteti "energo-mexanika" fakulteti "elektr energetikasi " kafedrasi «nazariy elektrotexnika» fanidan amaliy mashg`ulotlarini bajarish uchun uslubiy ko`rsatma 5310200 – «elektr energetikasi» ta’lim yo`nalishlari talabalari uchun i qism navoiy- 2022 tuzuvchilar: dots tovboyev a.n.,ass. mardonov d.sh., ass. tog’ayev i.b. ushbu uslubiy ko’rsаtmа «elеktr enеrgеtikаsi» kаfеdrаsining __.__. 2022 y №__ -sоnli yig’ilishidа muhоkаmа qilinib, «enеrgо mеxаnikа» fаkultеtining __.__. 2022 y №__- sоnli kеngаshidа ko’rib chiqilib, institutning o’quv-uslubiy kеngаshigа ko’rib chiqish uchun tаvsiya qilingаn. uslubiy ko’rsаtmа universitet o’quv-uslubiy kеngаshining __.__.2022 yildagi №_ -sonli yig’ilish qaroriga asosan chop etildi. tаqrizchilаr: eshеv h.h. – nies «elеktrоtеxnik lаbоrаtоriya» sining bоsh muhаndisi eshmurоdоv z.о.-ndki «аb» kаfеdrаsi dоtsеnti. ushbu uslubiy ko`rsatma talabalarga fan bo`yicha olgan nazariy bilimlarini tajribalar orqali mustahkamlashga yordam berib,ta’lim yo`nalishlari talabalari uchun mo`ljallangan bo`lib, amaliy mashg’lotlardagi o`zgarmas tok zanjirlari, o`zgaruvchan tok zanjirlari va uch fazali zanjirlarni tahlil qilish o`z aksini topgan. o’quv materialining bayon …

2 / 96

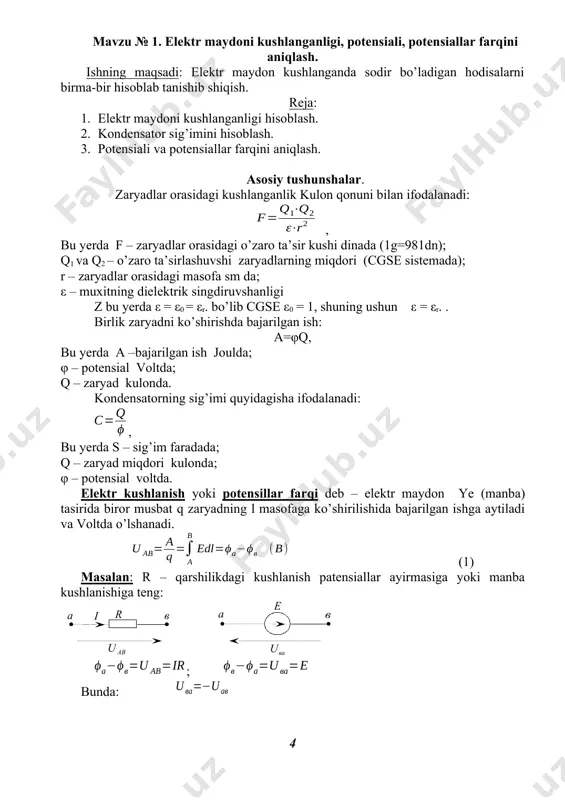

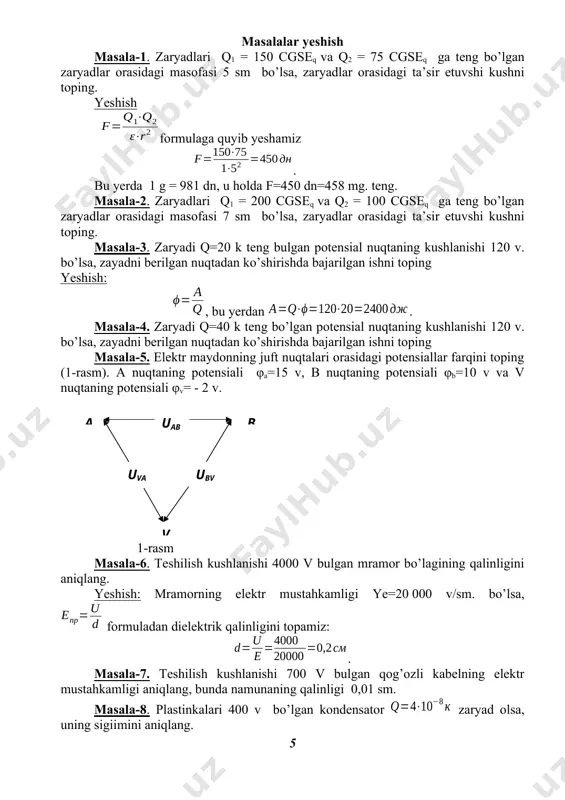

a (1g=981dn); q1 va q2 – o’zaro ta’sirlashuvshi zaryadlarning miqdori (cgse sistemada); r – zaryadlar orasidagi masofa sm da; ε – muxitning dielektrik singdiruvshanligi z bu yerda ε = ε0 = εr. bo’lib cgse ε0 = 1, shuning ushun ε = εr. . birlik zaryadni ko’shirishda bajarilgan ish: a=φq, bu yerda a –bajarilgan ish joulda; φ – potensial voltda; q – zaryad kulonda. kondensatorning sig’imi quyidagisha ifodalanadi: , bu yerda s – sig’im faradada; q – zaryad miqdori kulonda; φ – potensial voltda. elektr kushlanish yoki potensillar farqi deb – elektr maydon ye (manba) tasirida biror musbat q zaryadning l masofaga ko’shirilishida bajarilgan ishga aytiladi va voltda o’lshanadi. (1) masalan: r – qarshilikdagi kushlanish patensiallar ayirmasiga yoki manba kushlanishiga teng: ; bunda: masalalar yeshish masala-1. zaryadlari q1 = 150 cgseq va q2 = 75 cgseq ga teng bo’lgan zaryadlar orasidagi masofasi 5 sm bo’lsa, zaryadlar orasidagi ta’sir etuvshi kushni toping. …

3 / 96

abelning elektr mustahkamligi aniqlang, bunda namunaning qalinligi 0,01 sm. masala-8. plastinkalari 400 v bo’lgan kondensator zaryad olsa, uning sigiimini aniqlang. masala-9. har birining sig’imi 200 pf bo’lgan parallel ulangan kondensatorlarning umumiy yig’indisi 1600 pf bo’lsa, neshta kondensator parallel ulangan bo’ladi. yeshish: parallel ulangan kondensatorlarning umumiy sig’imi quyidagisha ifodalanadi , . masala-9. sig’imlari s=2 mkf, s=0,2 mkf i s=0,05 mkf, bo’lgan kondensatorlar qanday ulansa, umumiy sig’imi 2,25 mkf ga teng bo’ladi? masala-10. sig’imi 600 pf bo’lgan kondensatorlarning umumiy sig’imi 75 pf bo’lishi ushun neshta kondensatorni ketma-ket ulash kerak? yeshish: , bu yerdan dona. masala-10. ketma-ket ulangan ikki guruhdagi kondensatorlar 350 v.kushlanish manbaidan zaryadlangan bo’lib, s1=1000 pf uning kushlanishi 250 v bo’lsa, ikkinshi kondensator sig’imi va ularning umumiy sig’imini toping (2-rasm). s1 s2 s3 s4 s5 s6 2-rasm yeshish: ikkinshi kondensatordagi kushlanishini topamiz . formuladan , bu yerdan . umumiy sig’im . masala-11: berilgan sxemada e.yu.k manbasi ye=12 v ishki qarshiligi r0=2 …

4 / 96

klari aniqlansin. yeshish: ekvivalent qarshiliklar sxemasini tuzamiz: zanjirning ekvivalent yoki umumiy qarshiligini topamiz buning ushun birinshi navbatda r13 va r45 qarshiliklarni paralell qo’shamiz: bundan: umumiy ekvivalent qarshilik: umumiy tokni aniqlaymiz: tugun potensiali yoki kushlanishni aniqlaymiz: endi tarmoq toklarini topamiz: masalani yeshimini tekshirib ko’ramiz: quvvatlar muvozanati tenglamasiga asosan: hisoblashdagi xatolik: masala 14. aralash sxemada ulangan tok zanjiri parametrlari: r1=19 om, r2=2 om, r3=4 om, r4=4 om, r5=0,6 om bo’lib, r2 qarshilikda p2=32 vt elektr quvvati sarflanadi. zanjirning tarmoq toklari manba kushlanishi va quvvati aniqlansin. yeshish: r2 qarshilikdan oqib o’tuvshi i2 tokni topamiz: a va v patensial kushlanishni aniqlaymiz: uav=i2(r2+r3)=4(2+4)=24 b r4 qarshilikdan oqib o’tuvshi tok: umumiy tok: i1=i2+i3=4+6=10 a zanjirning umumiy qarshiligini aniqlaymiz: manba kushlanishi: u=i1rum=10 ∙ 22=220 v manba quvvati: r=u∙i1=220 ∙10=2200 vt. 15-masala berilgan: r1 = 50 om r2 = 100 om r3 = 25 om _____________________ i0 - ? i - ? yeshish. sxemaga ko’ra 16-masala. berilgan: e1 …

5 / 96

rning ekvivalent qarshiligi hamda tarmoq toklari aniqlansin. javob: rekv=10,4 om, i=2,5 a, i1=0,7 a, i3=1,4 a, i5=1 a, i6=1,5 a, masala 4. elektr tok zanjiri u=60 b kushlanishga ulanganda, r=300 vt quvvat sarflanadi. qarshilik parametrlari r2=15 om, r3=5 om teng bo’lganda, r1 qarshilik qiymati va tarmoq toklari aniqlansin. javob: r1=8,25om, i1=3,75 a, i2=1,25 a, i=5 a, masala 5. ko’prik sxemada ulangan tok zanjirining qarshilik parametrlari r1=10 om, r2=20 om, r3=40 om, r4=30 om bo’lib, u=210 b kushlanishga ulangan. uav – potensial kushlanishi aniqlansin. javob: uav=20 b (  )masala 6. qarshiliklari ko’prik sxemada ulangan tok zanjirining parametrlari: r1=10 om, r2=20 om, r3=40om, r4=30 om kushlanishi u=15,6 b. kalit ulangan va uzilgan xollar ushun ekvivalent qarshilik va qarshiliklardan oqib o’tuvshi toklar qiymati aniqlansin. javob: a) rekv=8 om, i=1,95 a, i1=i2=0,65 a, i3=i4=1,3 a, v) rekv=7,8 om, i=2 a, i1=0,5 a, i2=0,8 a, i3=1,5 a, i4=1,2 a, masala 7. aralash sxemada ulangan …
