iste’molchilari uchburchak sxemada ulangan uch fazali tok zanjirini tekshirish

PPTX 88,7 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

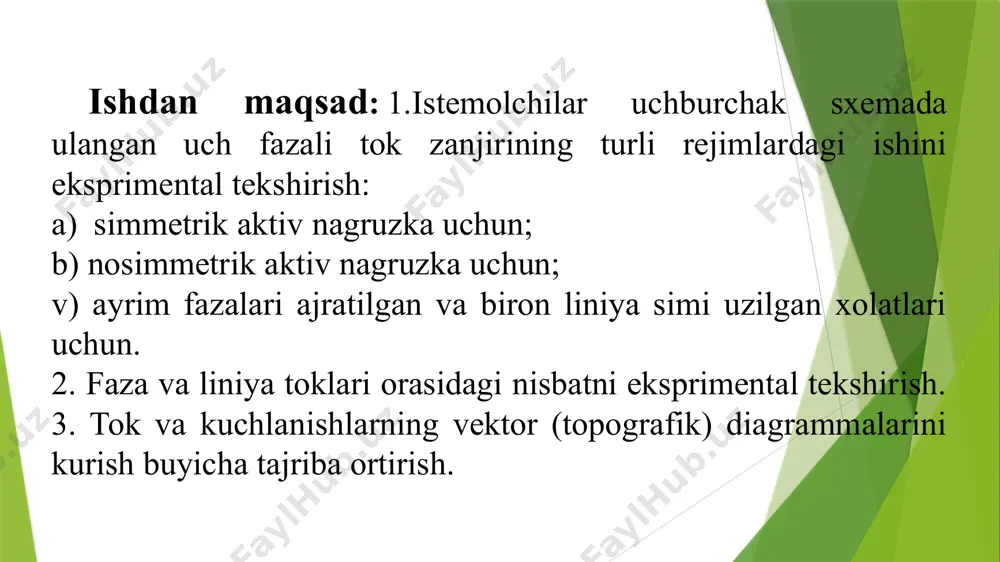

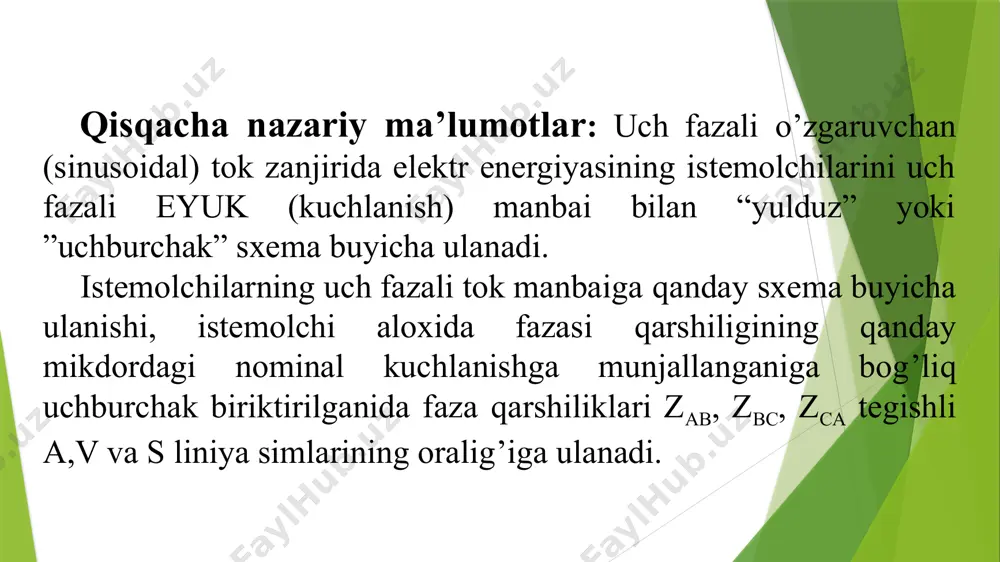

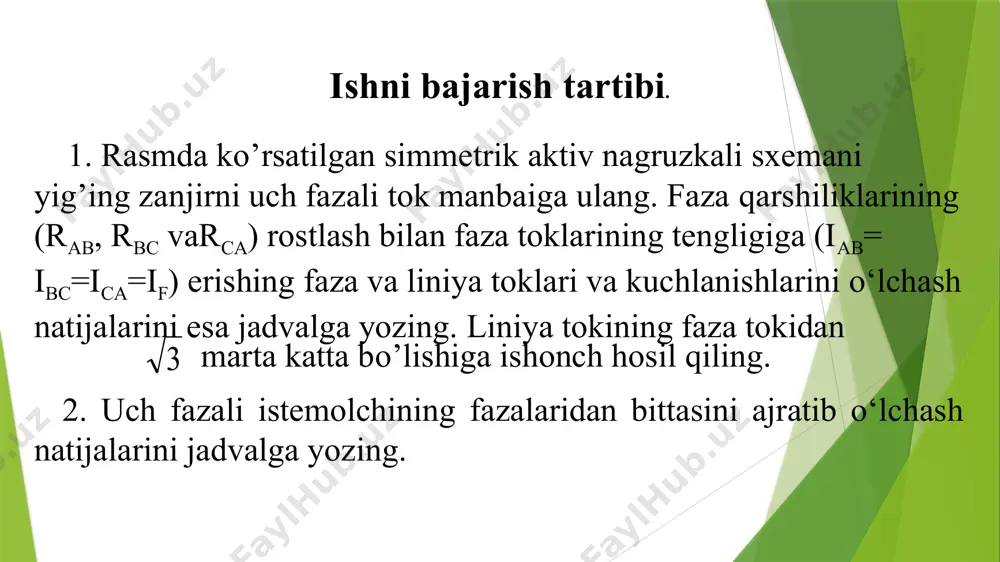

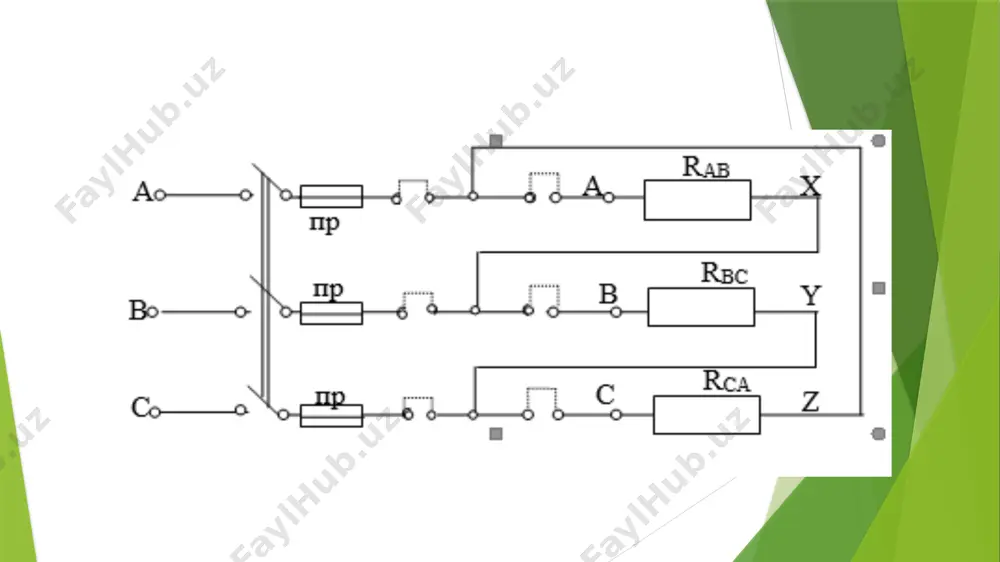

1756292313.pptx 3 /docprops/thumbnail.jpeg iste’molchilari uchburchak sxemada ulangan uch fazali tok zanjirini tekshirish istemolchilari uchburchak sxemada ulangan uch fazali tok zanjirini tekshirish ishdan maqsad: 1.istemolchilar uchburchak sxemada ulangan uch fazali tok zanjirining turli rejimlardagi ishini eksprimental tekshirish: simmetrik aktiv nagruzka uchun; b) nosimmetrik aktiv nagruzka uchun; v) ayrim fazalari ajratilgan va biron liniya simi uzilgan xolatlari uchun. 2. faza va liniya toklari orasidagi nisbatni eksprimental tekshirish. 3. tok va kuchlanishlarning vektor (topografik) diagrammalarini kurish buyicha tajriba ortirish. qisqacha nazariy ma’lumotlar: uch fazali o’zgaruvchan (sinusoidal) tok zanjirida elektr energiyasining istemolchilarini uch fazali eyuk (kuchlanish) manbai bilan “yulduz” yoki ”uchburchak” sxema buyicha ulanadi. istemolchilarning uch fazali tok manbaiga qanday sxema buyicha ulanishi, istemolchi aloxida fazasi qarshiligining qanday mikdordagi nominal kuchlanishga munjallanganiga bog’liq uchburchak biriktirilganida faza qarshiliklari zab, zbc, zca tegishli a,v va s liniya simlarining oralig’iga ulanadi. ishni bajarish tartibi. 1. rasmda ko’rsatilgan simmetrik aktiv nagruzkali sxemani yig’ing zanjirni uch fazali tok manbaiga …

) teng bulmasligiga erishing (noteks aktiv nagruzka) va o‘lchash natijalarini jadvalga kiriting. 6. jadvaldagi malumotlardan foydalanib, liniya va faza toklari orasidagi nisbatni xisoblash va zanjirning barcha ish rejimlari (1:5 punktlar) uchun masshtabda tok va kuchlanishlarning (topografik) vektor diagrammasini quring. 7. quyidagilarga xulosa chiqaring: a) uch fazali nosimmetrik nagruzkaning faza kuchlanishlari simmetriyasiga tasiri to‘g‘risida; b) uch fazali zanjirning barcha ish rejimlarida liniya va faza toklari orasidagi nisbatlar to‘g‘risida. nazorat savollari 1. tok va kuchlanishlarning simmetrik sistemasi nima? 2. uch fazali nagruzkani o‘lchash usuli qanday aniklanadi? 3. nima uchun uch fazali istemolchi uchburchak sxemada ulanganda faza va liniya kuchlanishlari o’zaro teng bo’lib, toklar esa teng emas? 4. uch fazali simmetrik nagruzkaning bitta fazasi uzilganda liniya toklari va kuchlanishlari qanday o’zgaradi? 5. liniya simlaridan bittasi ajratilganda zanjirning ish xolati qanday o’zgaradi? 6. qanday xolda liniya toklari simmetrik sistemani tashkil qiladi? 7. uch fazali tokning bir fazali tokdan afzalligi nimada? 8. uch fazali simmetrik …

iste’molchilari uchburchak sxemada ulangan uch fazali tok zanjirini tekshirish - Page 3

iste’molchilari uchburchak sxemada ulangan uch fazali tok zanjirini tekshirish - Page 4

iste’molchilari uchburchak sxemada ulangan uch fazali tok zanjirini tekshirish - Page 5
